Do it yourself

ติดตั้ง พัดลมไฟฟ้า เป่าแผงแอร์ nissan almera




เกริ่นซักเล็กน้อย เครดิต web https://diymycarr.blogspot.com/2017/08/15-7-2.html

ก็เลยอยากจะทำบ้าง และมี วงจรพร้อมให้เลย ผมก็เลยต้องทำบ้างลุยกันเลย


อุปกรณ์ที่ต้องเตรียมก่อนการติดตั้ง

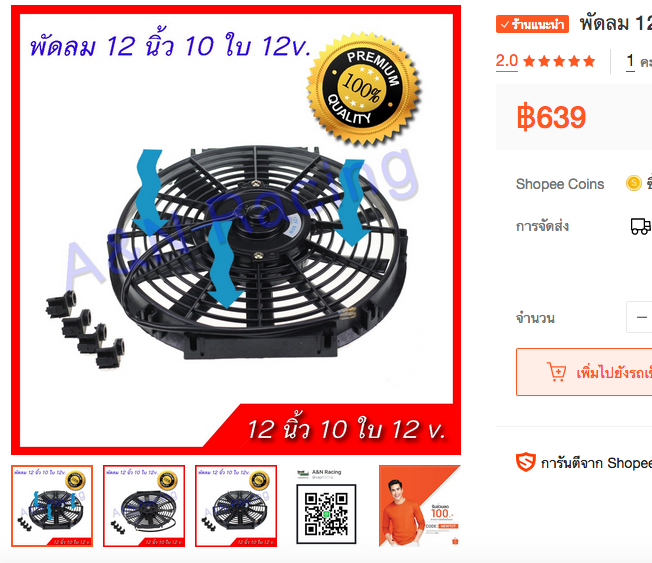

1. พัดลมไฟฟ้าขนาด 12 นิ้ว ไฟ 12 v. หรือใครจะสะดวกซื้อ 10 นิ้วก็แล้วแต่นะครับ
ผมซื้อในราคา 700 กว่าบาท รวมส่ง

ภาพด้านบนเป็นขนาด 12 นิ้ว ใช้ไฟ 12 v ของรถยนต์เรานั่นเอง

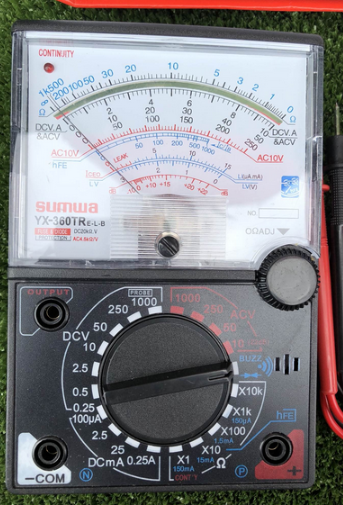

2. มิเตอร์วัดไฟ (จริงๆ ไม่มีก็ได้นะครับ แต่ถ้ามีก็จะสะดวกตอนวัดไฟ เช็คสายไฟ และขาของ relay)

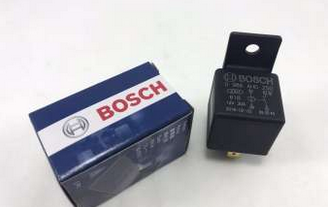

3. relay 4 ขา หรือ 5 ขา ผมซื้อแบบ 5 ขาของ

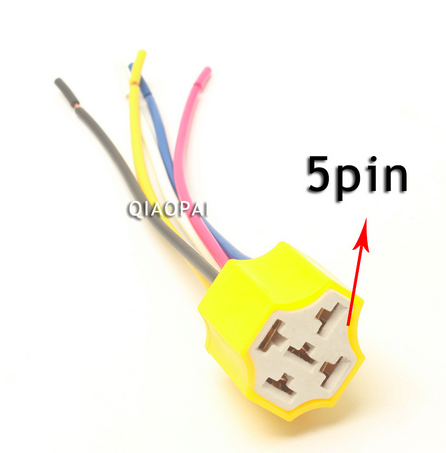

4. socket ขา ralay 5 ขา (พอดีผมซื้อมา 5 ขา)



5. เหล็กรู 4 อัน

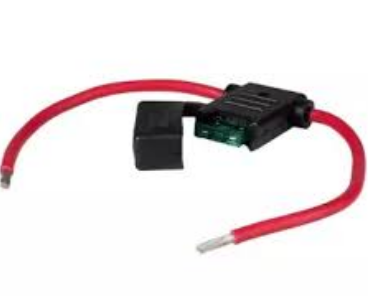

6. ฟิวขนาด 15 A

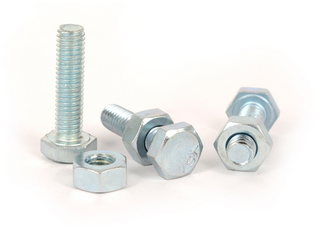

7. น๊อตเบอร์ 10 พร้อมน๊อตตัวเมีย ประมาณ  8-10 ตัว (ราคาซื้อตามร้านวัสดุก่อนสร้าง หรือร้าน 20 บาทก็มีนะครับ ผมซื้อทั้งหมดมา 30 บาท) ขนาดความยาวแนะนำขนาดประมาณ 1 นิ้ว หรือ ครึ่งนิ้วก็ได้นะครับ


8. สายไฟ power จำนวน 5-6 เส้นขนาดเส้นละ 1 เมตร ผมเอาจากสาย power คอมพิวเตอร์ แล้วตัดหัวท้าย แล้วปลอกเอาสายไฟข้างใน

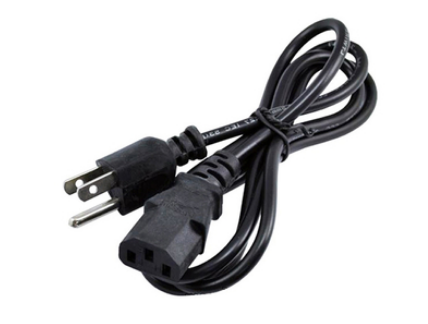

(ภาพบน เป็นสาย power computer ผมเอามาจากที่ทำงานซึ่งมีเหลือเยอะไม่ได้ใช้ ก็ตัดหัว ตัดท้ายแล้วสายไฟข้างใน ภายในจะมี สายไฟ 3 เส้นข้างใน เอามาลอกให้ได้ 6 เส้นจริงๆ ใช้จริงไม่ถึงครับ)



เบ็ดเสร็จ รวมทั้งหมด ก็ประมาณ พันกว่าบาท รวมกับพัดลมไฟฟ้า

อ่อ ลืมไปว่าผมเจาะเพื่อยัดขาเหล็กรู ก็อย่าลืมเตรียม สว่านไฟฟ้า ดอกสว่านเจาะเหล็ก ด้วยนะครับ
ผมก็เอาดอกสว่านที่ใส่น๊อตเบอร์ 10 ได้ พอดีผมมีดอกสว่านทุก size เลยเลือก ตามขนาดที่เราจะเจาะได้นะครับ

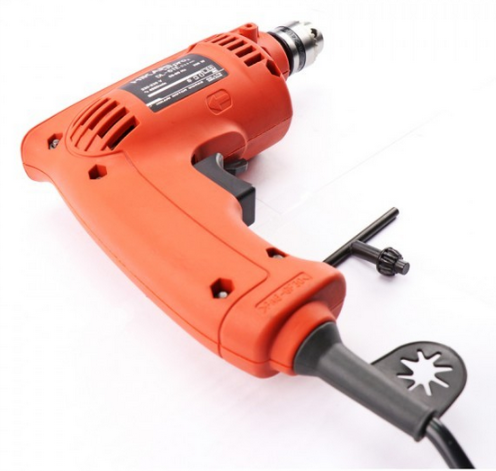

9. สว่านไฟฟ้า

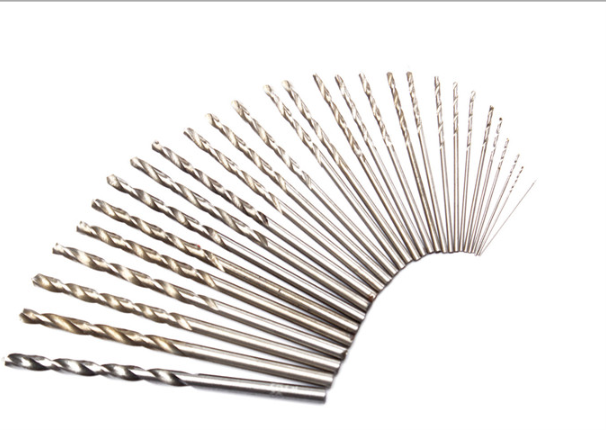

10. ดอกสว่านเจาะเหล็ก (จะหาที่ยึด หรือจะ เจาะเพื่อยึดก็ได้นะครับ ผมเลือกที่จะเจาะรู เพื่อยึดเหล็กรูครับ)

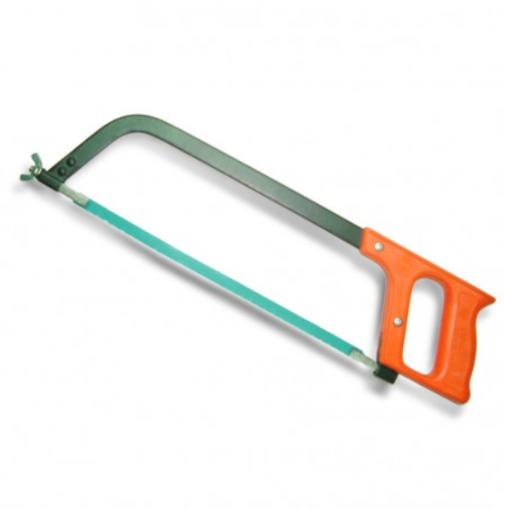

11. เลื่อยตัดเหล็ก

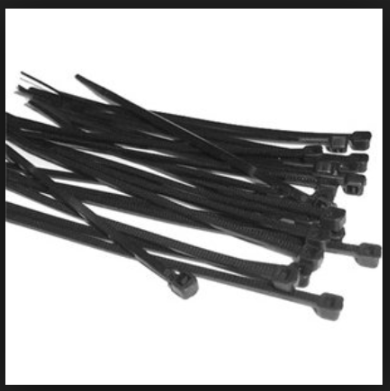

12. เคเบิลไทน์

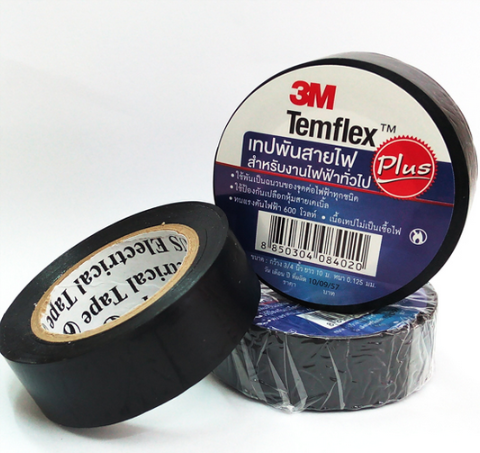

13. เทปพันสายไฟ เลือกดีๆ หน่อย เพราะว่านานไปจะได้ไม่เหนียว ผมใช้ 3m ราคาม้น 20 กว่าบาท




อุปกรณ์ครบ ดินสอ กระดาษ พร้อมก็ ...


เริ่มกันเลยนะครับ

ทำการ ถอดกันช้าหน้าของ  nissan ก็ไม่ยาก และก็ไม่ง่ายจนเกินไป ถอดน๊อตข้างล้อ ทั้ง 2 ข้าง
และ น๊อตตัวล่างของกันชน ก้มๆ มองดูก็ถอดน๊อตประแจเบอร์ 10 และปุ๊กพลาสติก ดึงๆ ออกก็ถอดกันชดหน้า วิธีการถอดก็มีใน youtube มีบอกไว้เยอะนะครับ



ตัวอย่างถอดกันชนหน้า ก็มีบอกไว้ครับ

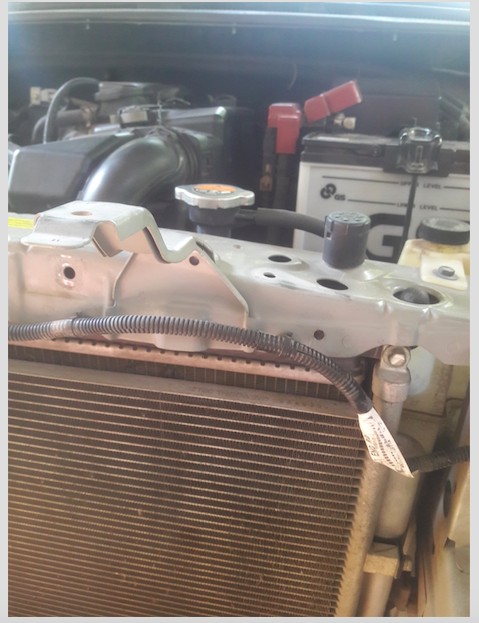

หลังจากนั้นก็ดูมุมว่าเราจะยึดเหล็กรู และขันน๊อต

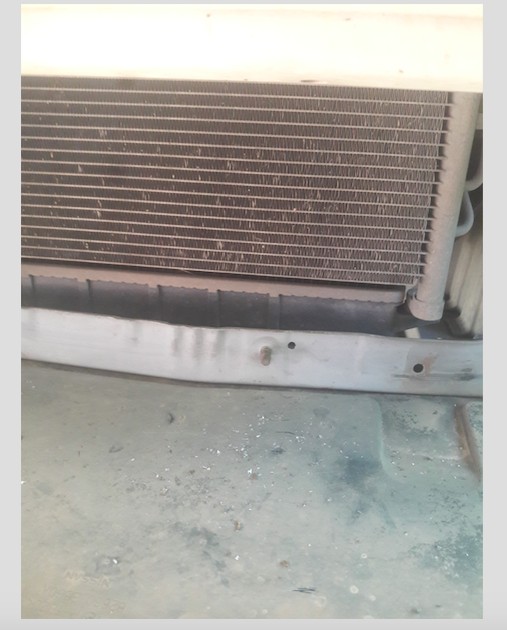

รถไม่ได้ล้างอาจจะสกปรกหน่อย คงไว้ว่างๆ ค่อยว่ากันอีกทีภายหลังแล้วกันนะครับ

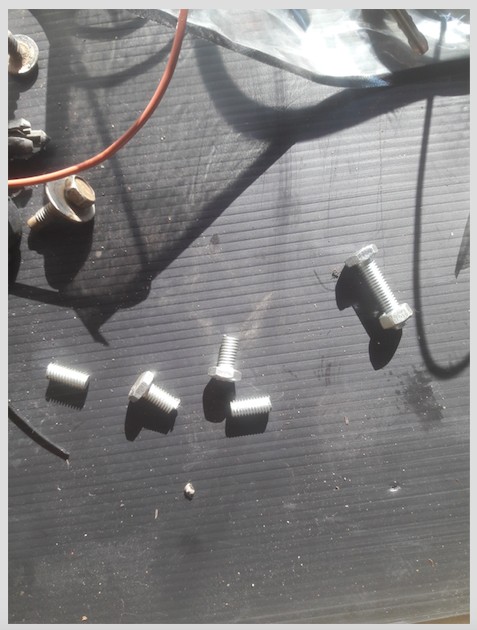

ภาพบน เป็นน๊อตยาว ผมเลยเลื่อยออกซักเหลือประมาณ ครึ่งนิ้ว เพราะว่าถ้ายาวพอขันแล้วมันจะชนกับหม้อน้ำ เลยต้องหั่นลงมาหน่อย แต่ถ้าใครซื้อน๊อตก็แนะนำขนาดประมาณ นิ้ว หรือ ครึ่งนิ้ว

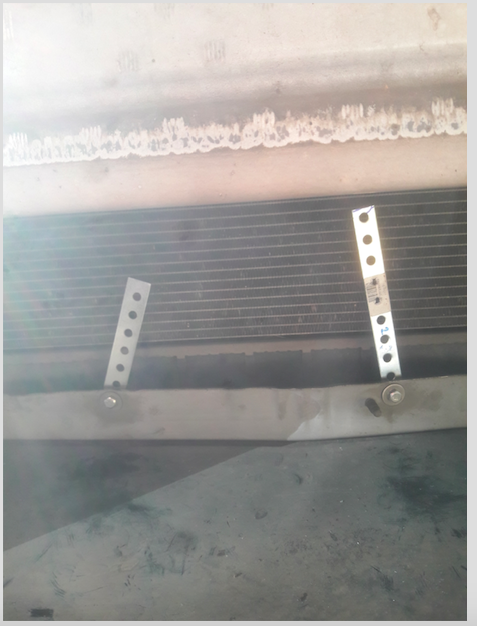

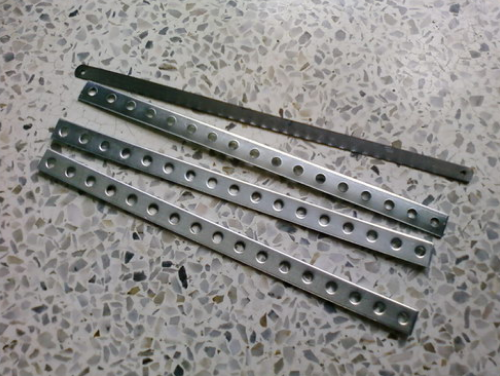

ภาพบน ผมตัดเหล็กรู และเตรียมใส่พัดลมไฟฟ้า



ภาพบน วัดแล้วทำ mark ไว้ครับ ตอนเลื่อยจะได้ง่ายครับ

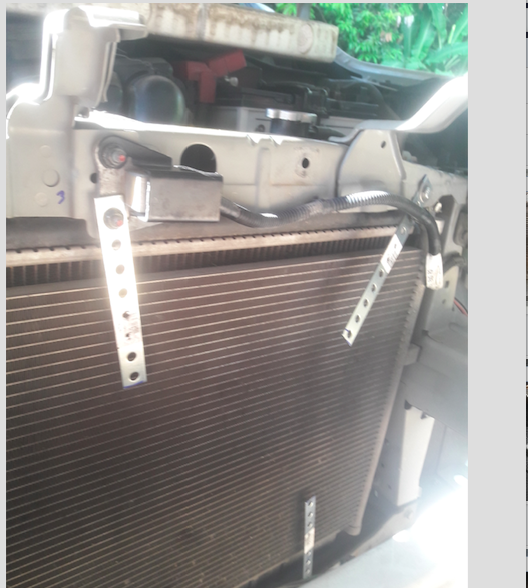

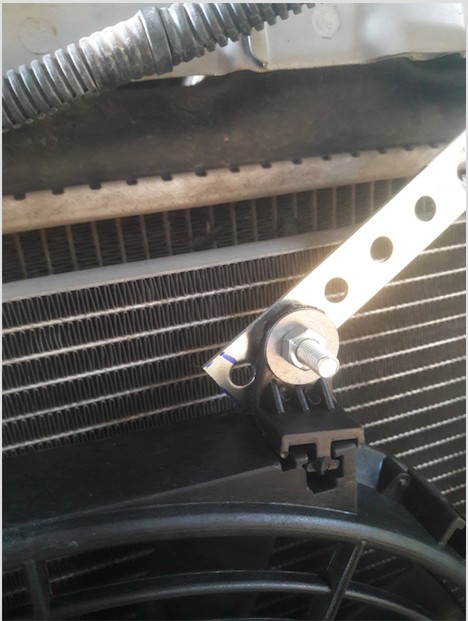

ภาพบน ยึดน๊อตไว้หลวมๆ กะให้ตรงกลางพอดี แล้วค่อยยึดน๊อตให้แน่น ประแจเบอร์ 10
ผมเลือกที่จะเอาส่วนแหลมๆ มาข้างหน้า กรณีหากเกิดเหตุ น๊อตจะได้ไม่โดนแผงแอร์

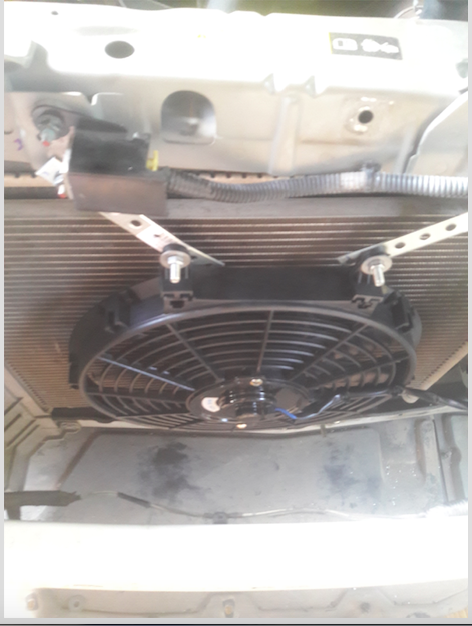

ภาพบน ยึดเรียบร้อย

หลังจากนั้นเริ่ม wire สายไฟเลยนะครับ ก่อนอื่นเลย พัดลมไฟฟ้า จะมี 2 เส้น หากใส่ + - สลับกัน
ใบพัดลมก็จะหมุด ดูด และ เป่า ดังนั้น เราต้องทดสอบก่อนว่า จะให้สายเส้นไหนต่อกับ + และ เส้นไหน
ให้ต่อ กับ - เพื่อที่จะได้ ลมดูด หรือ ลมเป่า ผมเลือกที่จะดูดลมหน้าเครื่อง แล้วเป่าเข้าแผงแแอร์

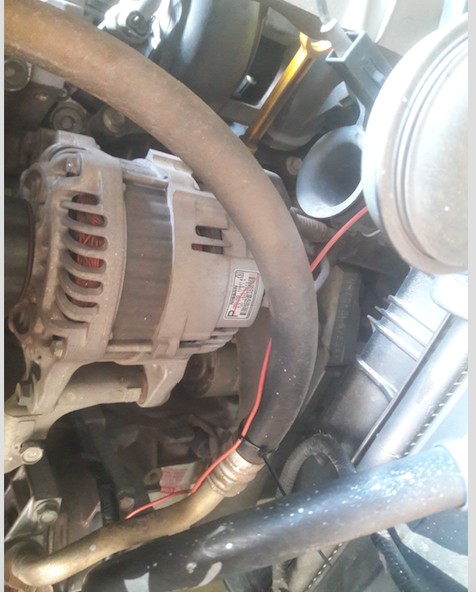

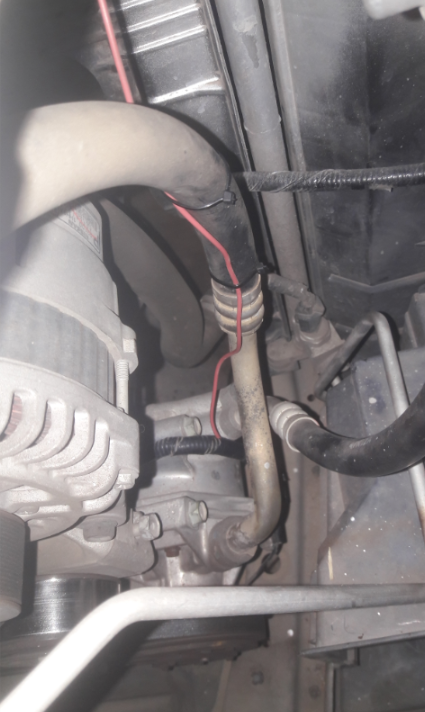

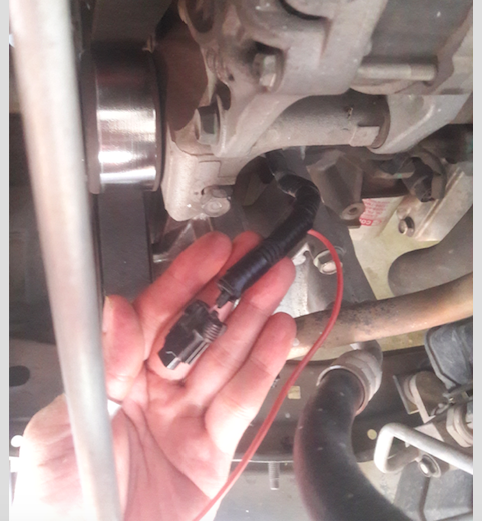

ภาพบน ผมเลือกที่จะต่อไฟ ac เพราะว่า่ ตอนกด  ac ไฟ 12 v  ก็จะวิ่งมาที่คอมแอร์ ผมก็จะพ่วงเข้า relay

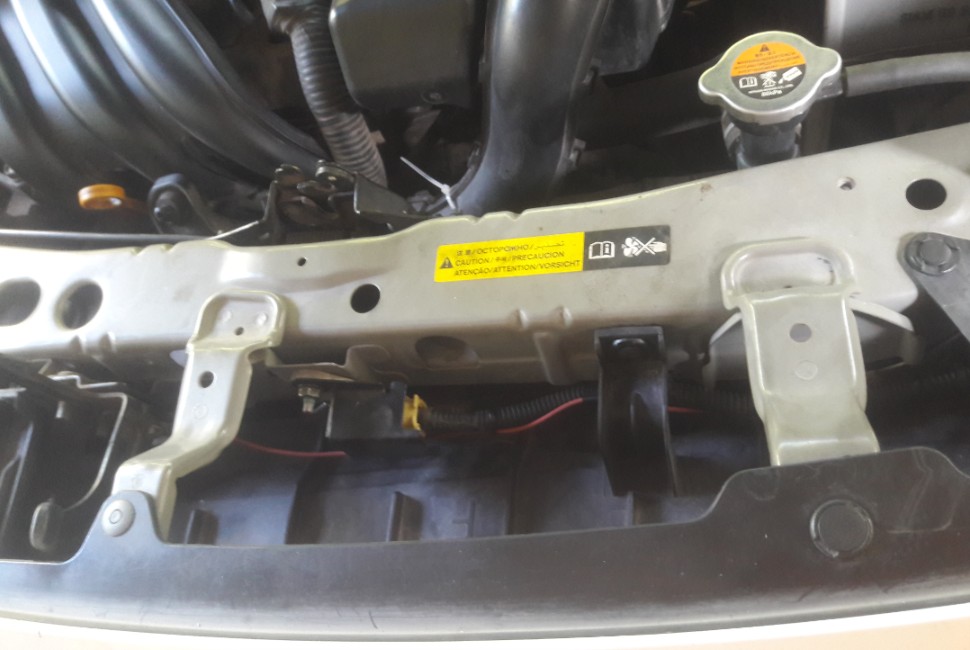

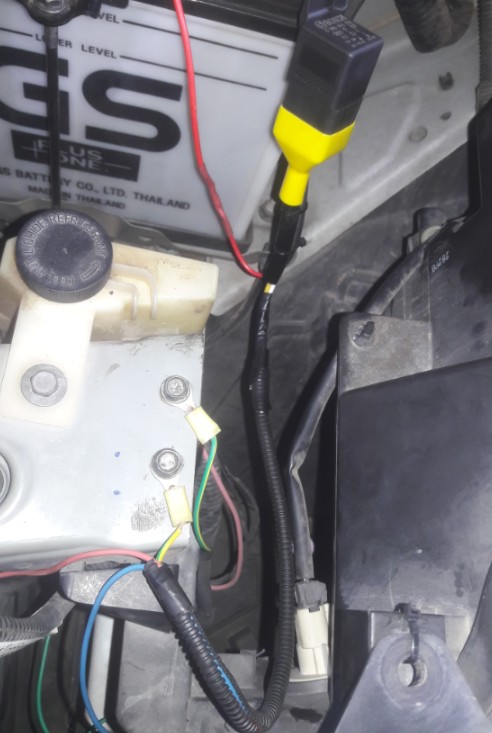

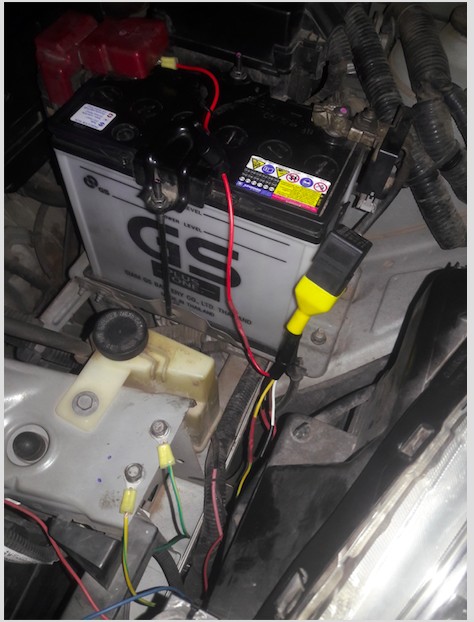

ภาพบน หลังจากต่อแล้ว ก็ wire สายให้เรียบร้อย

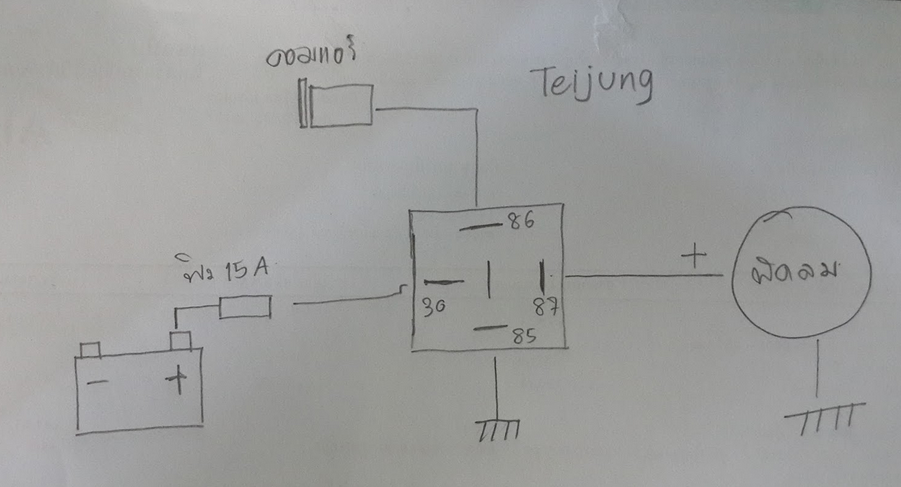

ภาพด้านบน เป็นวงจร จาก link https://diymycarr.blogspot.com/2017/08/15-7-2.html

แต่ของผมเป็น 5 ขา หลักการเดียวกันครับ ผมเหลืออีกข้าง เผื่ออนาคตจะต่อไฟเข้าไปยังห้องโดยสาร พอไฟพัดลมทำงาน ก็จะแสดงไฟที่ห้องโดยสาร แต่ถ้าไม่มี ac ไฟก็จะดับ เลยซื้อ relay เป็น  5 ขาเผื่อไว้ ต่อในอนาคตครับ

หลังจากต่อตามวงจรเรียบร้อยแล้ว ก็ทำการ start รถ แล้วเปิด ac ก็ลองดูว่าพัดลมทำงานตามที่เราต้องการหรือไม่ และดูว่า พัดลมนั้นดูดลมจากหน้ารถ แล้วเป่าเข้าแผงแอร์ตามที่เราวางแผนหรือไม่
หาก ลม flow ผิดเราก็แค่เปลี่ยน สลับสายเข้าพัดลม +,- ก็จะหมุนตามที่เราต้องการ


เก็บงาน เก็บสายให้เรียบร้อ













แนะนำ

- หากไม่เคยถอดกันชนหน้า nissan almera ให้ศึกษาจาก youtube และทำตามก่อน
- เตรียมอุปกรณ์ เครื่องมือ ให้พร้อม
- เตรียมวงจร เพื่อเป็นแนวทาง จะได้ต่อสายไฟกับ relay ไม่ผิด
- เตรียมถุงมือผ้า ตอนทำงานจะได้ ปลอดภัย ไม่เปื้อนมือ
- ใช้มิเตอร์ วัดขา relay แล้วจดสีสายไฟไว้ จะได้สะดวกว่าขาไหน สีอะไรต่อแบตเตอรี่ สีอะไรต่อกราวน์
สีอะไรต่อพ่วงพัดลม


สุดท้าย พอเปิด ac แอร์เย็นเร็วมาก เหลือทดสอบนานๆ กลางวันว่าจะเย็นต่อเนื่องมั้ย เพราะว่า หากจอดรถนานๆ นิ่งๆ แอร์จะเริ่มไม่ค่อยเย็น จะออกแต่ลม แต่พอขับรถให้ลม flow ก็จะเย็นปกติ

สุดทายหากใครเจอปัญหาแบบผม ลองต่อและทดลองทำดูนะครับ คงเป็นประโยชน์สำหรับ สมช.
ไม่มากก็น้อยนะครับ และอนาคต ผมว่าจะติดตั้งกับ ford  อีกคันเอาไว้จะมา  up blog  เป็นแนวทาง
สำหรับเพื่อนๆ สมช. นะครับ




วันนี้คงพอแค่นี้สำหรับหาทำอะไรๆ ดีๆ สำหรับวันเสาร์ วันพักผ่อนครับ
