เปลี่ยน front audio หน้ารถ jazz ge 2013 เป็นแบบ andorid 2DIN


เข้าเรื่องเลยละกัน พอดี พี่ทำงานอยากให้ติด front audio android ไม่ว่าจะ 10 นิ้ว จะใส่ crv ที่เคยเปลี่ยน ครัชคอมแอร์ไปก่อนหน้านี้ และ จะเปลี่ยน 2din ใส่ jazz gd 2013
ผมก็หาข้อมูลให้พี่ที่ทำงาน จากการดู review หลายๆ ตัว ก็และได้สั่งซื้อผ่าน shopee.co.th

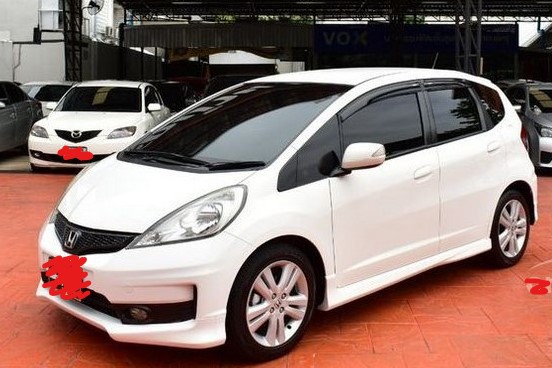

(ภาพแทน จะได้มองออกว่ารุ่นไหนกันนะครับ)

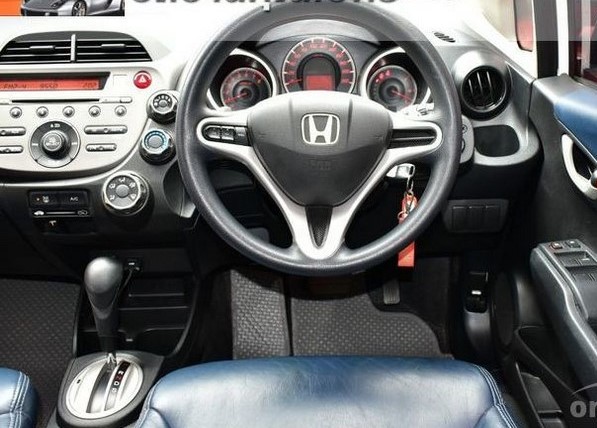

สภาพภายในจะประมาณนี้

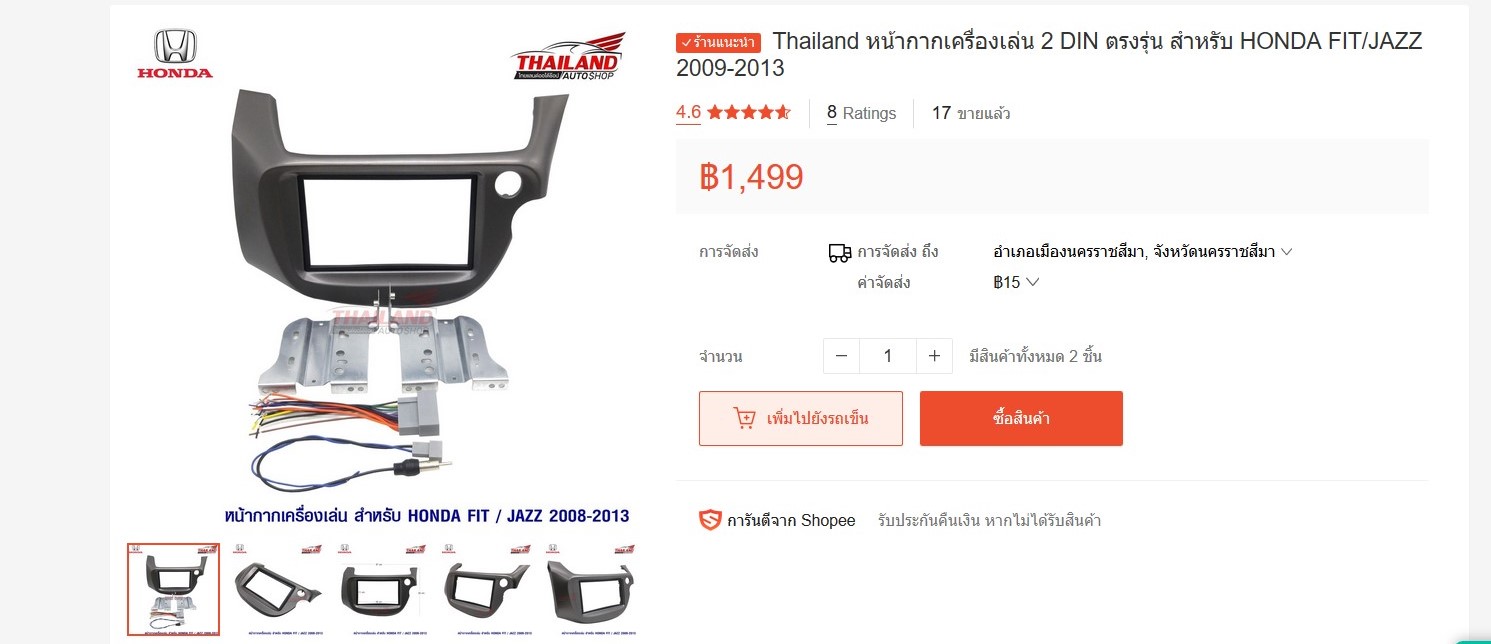

ก่อนอื่นเลยผมสั่ง หน้ากาก ตรงรุ่น

https://shopee.co.th/product/30995610/1715227923

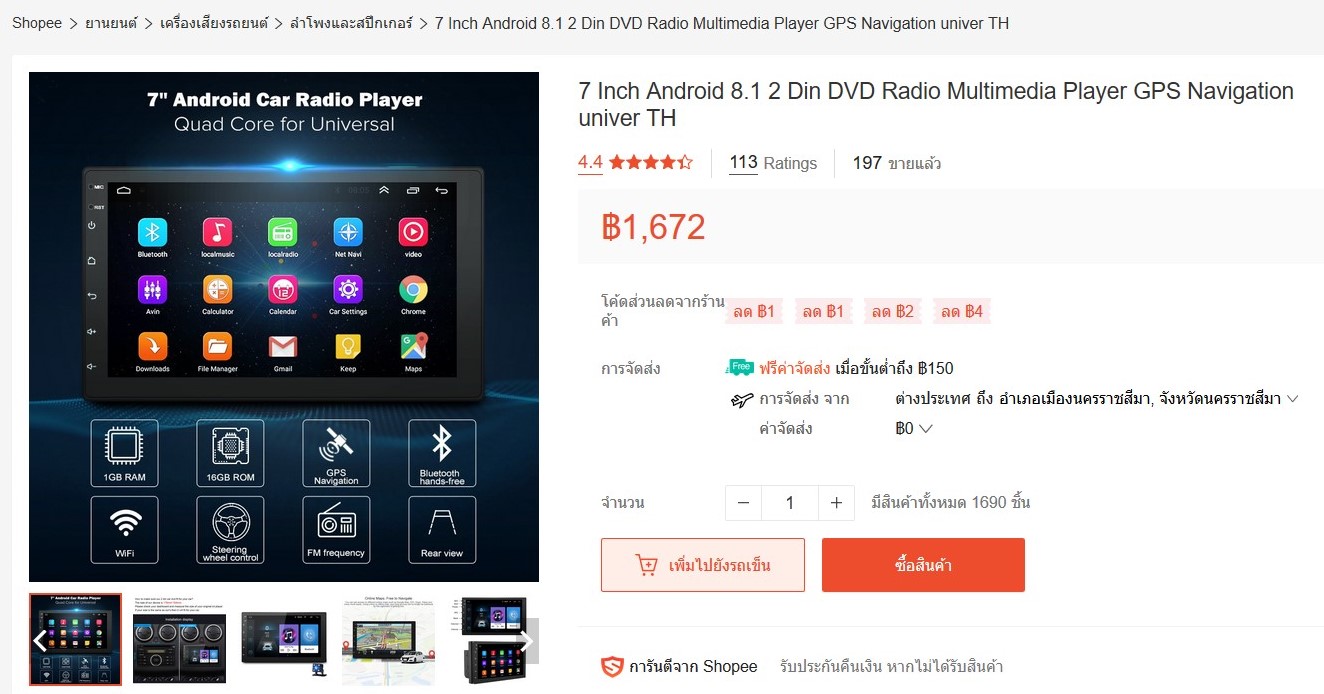

ส่วนหน้ากาก android ผมก็ดูๆ แล้วตัวนี้ราคาถูกดี

https://shopee.co.th/product/119391505/1915439591






ทั้งหมด สินค้ามาพร้อมแล้ว และได้ทดสอบต่อตรงผ่านไฟ dc 12 volt ก็สามารถเปิด ได้ปกติ

ส่วนการถอด ชุด console หน้านั้น ตามตัวอย่างที่ฝรั่งเค้าทำไว้ และ คนไทยบางส่วนได้ post ไว้
















วันศุกร์ที่  30 สิงหาคม สินค้าพร้อม คนพร้อม แต่ อากาศ ฝนตกทั้งวัน แต่ด้วยอยากต่อ อยากทำก็เลย ลงมือทำกันเลย ภาพอาจจะมืดๆ คงไม่ว่ากันนะครับ

ส่วนสายไฟต่างๆ ก็ต้องศึกษาจากคู่มือ ที่มาพร้อมกับ audio android ตามภาพ

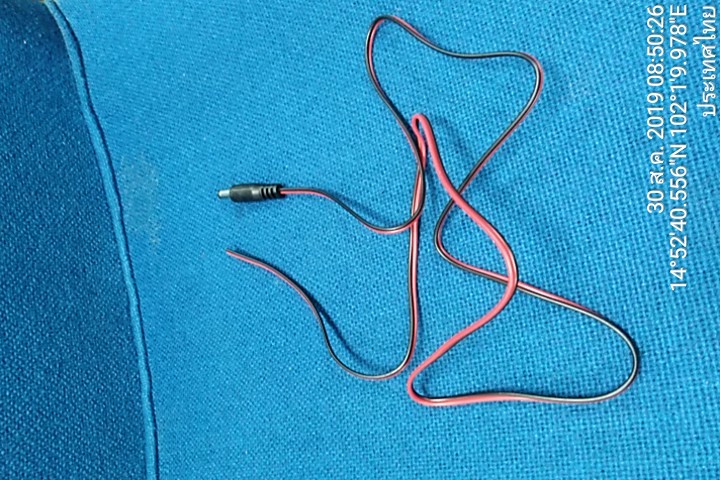

ภาพบน สาย jack ต่อมาพร้อมกับชุดกล้องมองหลัง

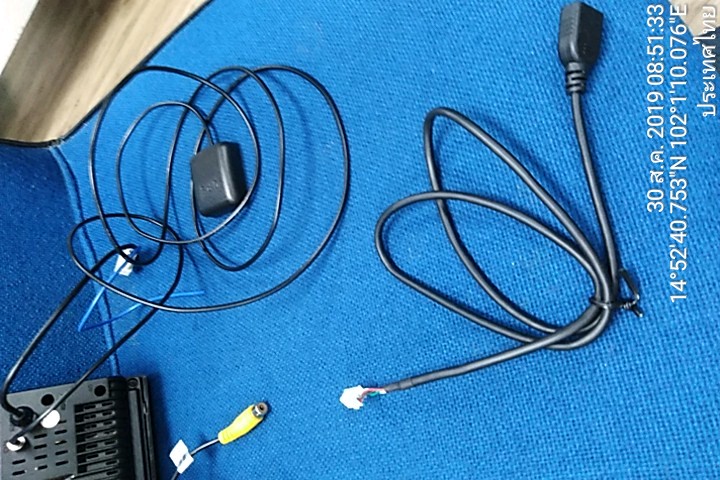

สายสำหรับอ่าน usb ต่อกับ flashdrive mp3,mp4 และ สาย gps สำหรับรับ สัญญาณ ดาวเทียม

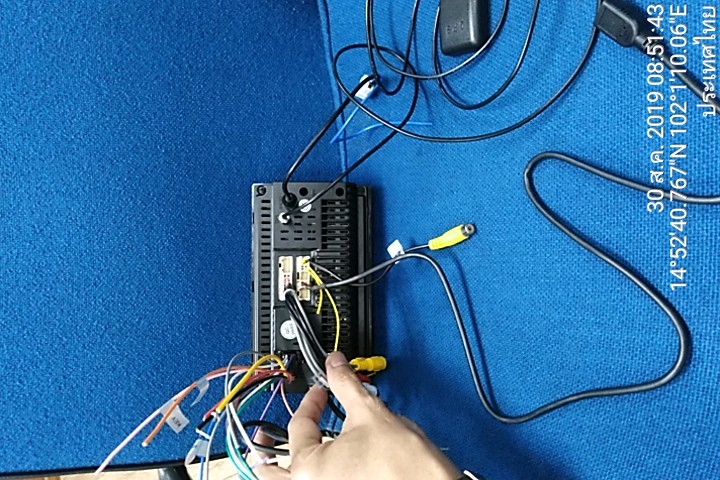

ภาพด้านหลังของเครื่องเล่น ขนานหน้าจอ 7 นิ้ว



กล้องมองหลัง

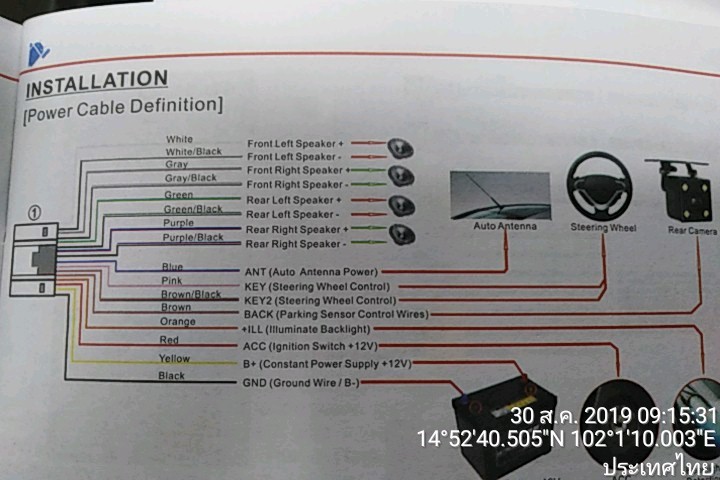

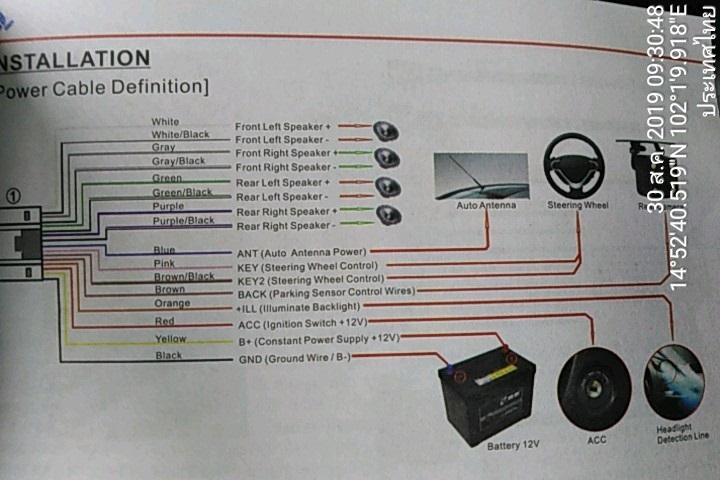

คู่มือสำหรับ android 7 นิ้วที่แถมมาให้ ก็ต่อตามนี้ จริงๆ แล้วเรามี ตัว connect ก็ไม่ยากครับ ต่อตามสีได้เลยครับ

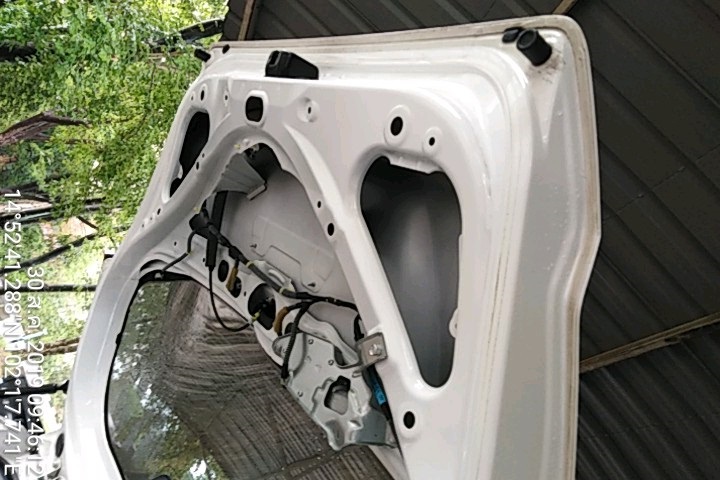

ฝาหลัง ก็งัดตัวครอบออกมาตรงๆ ครับ ต้องใช้แรงนิดหนึ่ง ค่อยดึงออกทีละข้าง เตรียมสำหรับ ติดกล้องมองหลัง

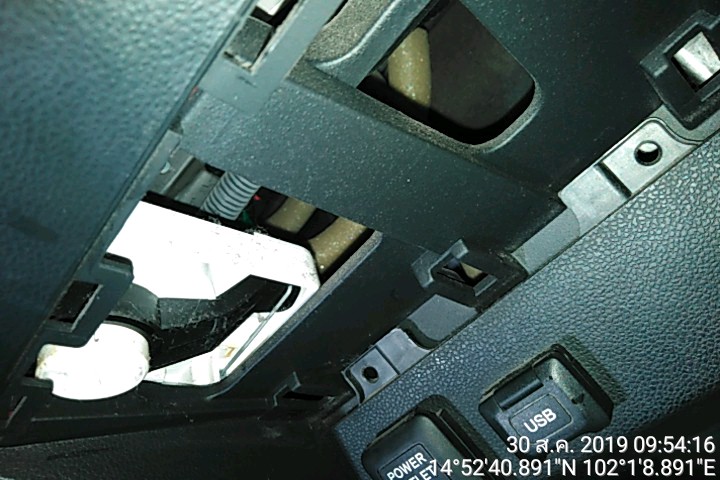

- อันดับแรกเลย งัดเจ้าตัว ฝาปิด ตรงใต้ console ออกตรงๆ ไม่ยากครับ ผมใช้เครื่องมือคือ คีมพลาสติก
ใช้ไขขวงหัว แฉกขันน๊อตเครื่องเล่นออกก่อน ตามใน youtube เลยครับ

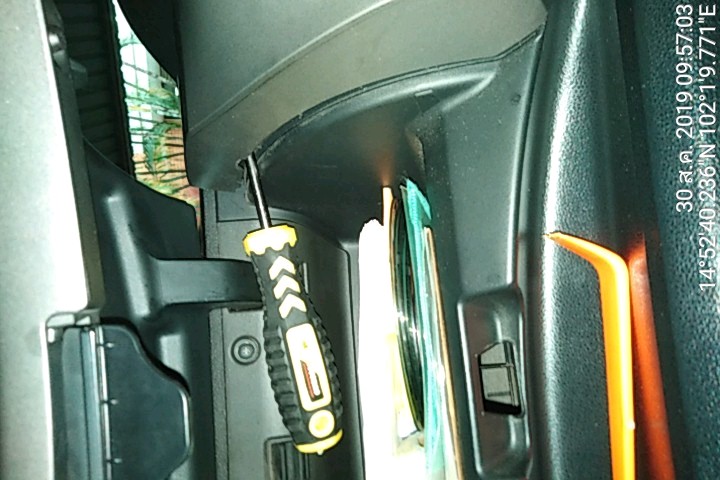

- ต่อไปสำหรับตัวเครื่องเล่น ง่ายๆ เลย เอาไขควงแบน เสียบเข้าช่องว่างๆ เล็กๆ ตรงช่องเก็บของ แล้วงัดขึ้นมาเลย ไม่ต้องแรงมากก็ออกแล้วครับ
- หลังจากนั้น ก็ถอด กิ๊บ หรือ ตัว connect ด้านหลังออก ไม่ยากครับ

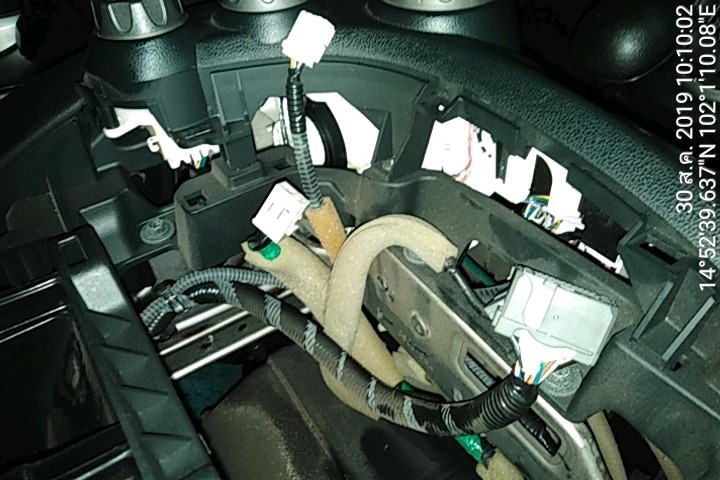

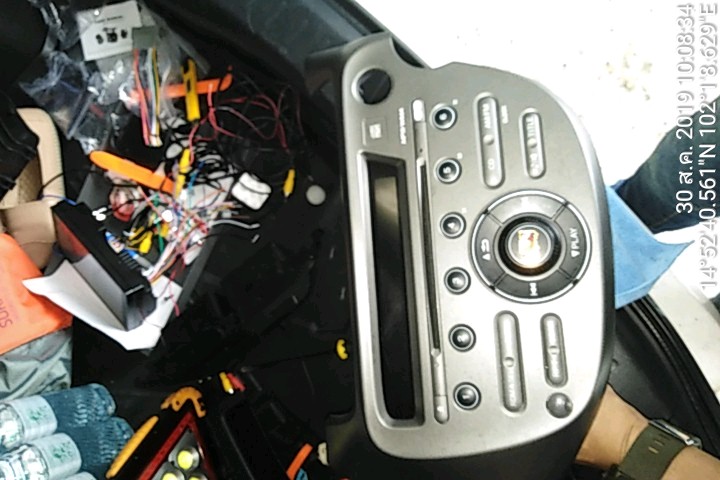

ออกมาแล้วครับ เตรียมพื้นที่ เตรียมเปลี่ยน เอา เครื่องเสียงตัวใหม่ แทนตัวเก่า

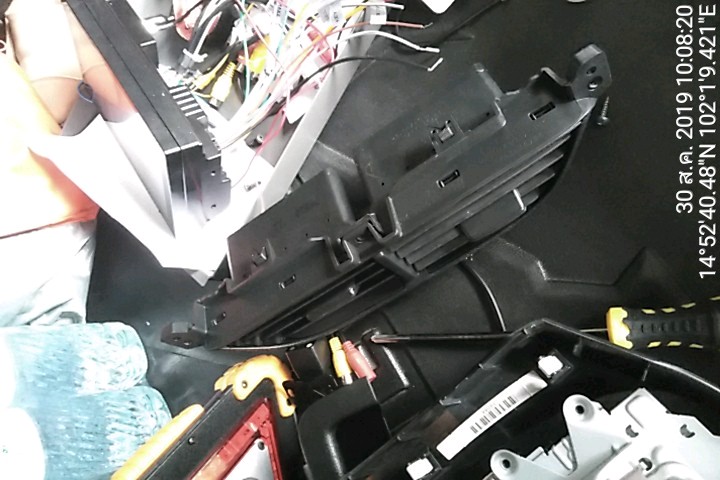

- ถอดชุดแอร์จากหน้ากากเก่า  ใส่กับหน้ากากใหม่ ที่ซื้อมา




สภาพตัว connect ต่างๆ จะไม่มีการต่อสายใดๆ เพราะว่า เราซื้อหน้ากากพร้อมตัว connect ตรงรุ่นกับ honda มาแล้ว





ภาพบน สภาพ ตัว connect ตัวใหม่ ทดสอบเสียบดู ก็พอดี




สภาพทดสอบ หน้ากาก และ จอ 7 นิ้ว android

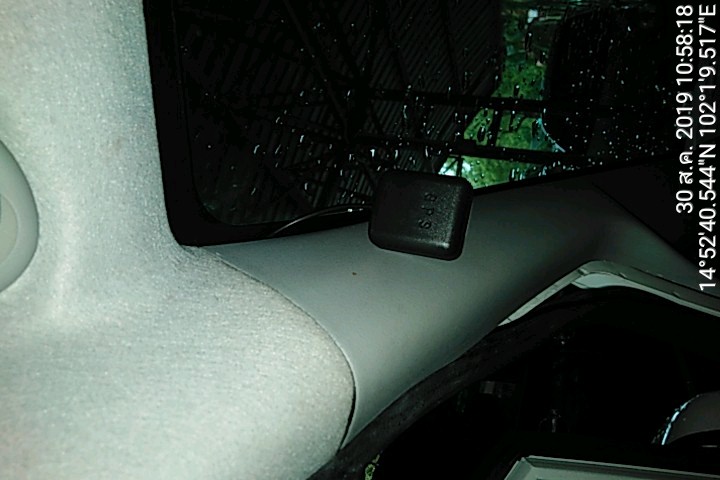

ตัว gps ยังไม่ได้ติดกาว เพราะว่า ฝนตก ผมเลยห้อยไว้ก่อน
ส่วน diagram การต่อก็ไม่ยาก สำหรับใครหลายๆ คนที่เคยต่อเครื่องเสียงมาแล้ว แต่ผมก็จะเอามา share ให้เพื่อนๆ เผื่อใครต่อจะได้ไม่ยาก

จริงๆ ผมต่อเสร็จแล้ว แต่ไม่ได้ถ่ายรูปมาให้ชม ตอนนี้ เหลือติดตั้งกล้องมองหลัง ยังไม่ได้ติดเพราะว่า ฝนก็ตก หิวข้าวแล้ว แต่เครื่องเสียง ต่อเรียบร้อย
- ติดปัญหาตอนนี้คือ สายสำหรับ control ผ่านพวงมาลัย ยังไม่ได้ต่อ และ ยังไม่ได้ถ่ายภาพ และ ต่อ diagram ให้เพื่อนๆ ดู

วันนี้ พอแค่นี้ก่อน เอาไว้วันฟ้าสว่าง ฝนไม่ตก ผมจะมา เขียน diagram และ ภาพสำหรับการต่อ แบบง่ายๆ ชิวๆ ต่อกันจะได้ไม่ต้องไปเสียเงินติดตั้งเป็นหลัก 2-3 พันให้เหนื่อยนะครับ


# แล้วค่อยมาต่อกันนะครับ พร้อมภาพประกอบ พอดีตอนทำ ฝนตก อีกอย่าง เร่งด้วยเลยไม่ได้ถ่ายภาพขั้นตอนการทำงานไว้ แต่ก็ไม่ยากสำหรับ ใครหลายๆ คนที่จะทำเองครับ






- ข้อมูลอ้างอิง

https://www.plug2plug.com/article/1/%E0%B8%8A%E0%B8%B5%E0%B9%89%E0%B8%88%E0%B8%B8%E0%B8%94%E0%B8%81%E0%B8%B2%E0%B8%A3%E0%B8%95%E0%B9%88%E0%B8%AD%E0%B8%AA%E0%B8%B2%E0%B8%A2%E0%B9%84%E0%B8%9F-steering-wheel-control-%E0%B8%95%E0%B8%B3%E0%B9%81%E0%B8%AB%E0%B8%99%E0%B9%88%E0%B8%87%E0%B8%AA%E0%B8%B2%E0%B8%A2%E0%B9%84%E0%B8%9F%E0%B8%82%E0%B8%AD%E0%B8%87%E0%B8%9B%E0%B8%B8%E0%B9%88%E0%B8%A1%E0%B8%84%E0%B8%AD%E0%B8%99%E0%B9%82%E0%B8%97%E0%B8%A3%E0%B8%A5%E0%B8%9E%E0%B8%A7%E0%B8%87%E0%B8%A1%E0%B8%B2%E0%B8%A5%E0%B8%B1%E0%B8%A2

https://www.fitfreak.net/forums/2nd-gen-ge8-specific-fit-interior-modifications-sub-forum/95661-install-android-head-unit-xtrons-td696as-ge-2010-a.html

https://www.youtube.com/watch?v=rt4ZFn3qk8c

https://www.tehnomagazin.com/Auto-radio-car-connector/HONDA-Car-Radio-Wiring-Connector.htm

ดูเฉพาะ 24 pin
https://www.tehnomagazin.com/Auto-radio-car-connector/HONDA-Car-Radio-Wiring-Connector.htm
