ซ่อมวิทยุ รถยนต์ 2din ยีห้อ LEXIA รุ่น LX-DDN7926 เสียงไม่ออก

เป็นวิทยุติดกับ honda jazz gd ขนาด 6.95 นิ้ว อาการคือ เปิดติด ทุกอย่าง เช่น touchscreen ใช้งานได้ วิทยุ  scan ปุ่มต่างๆ ทำงานได้ แต่... เสียงไม่ออก

- ทำการตรวจสอบ ลำโพง เอามิเตอร์วัด ไม่ขาด
- ตรวจสอบสายไฟต่างๆ ที่ต่อเข้ากับ เครื่องเล่น ไม่ผิด

รื้อสิครับ ...ต้องถอดมาดูว่า เครื่องเล่นวิทยุ ภายในอาจจะ ic บวม หรือ มีอะไรช๊อตที่อาจจะสังเกตุ เห็นได้

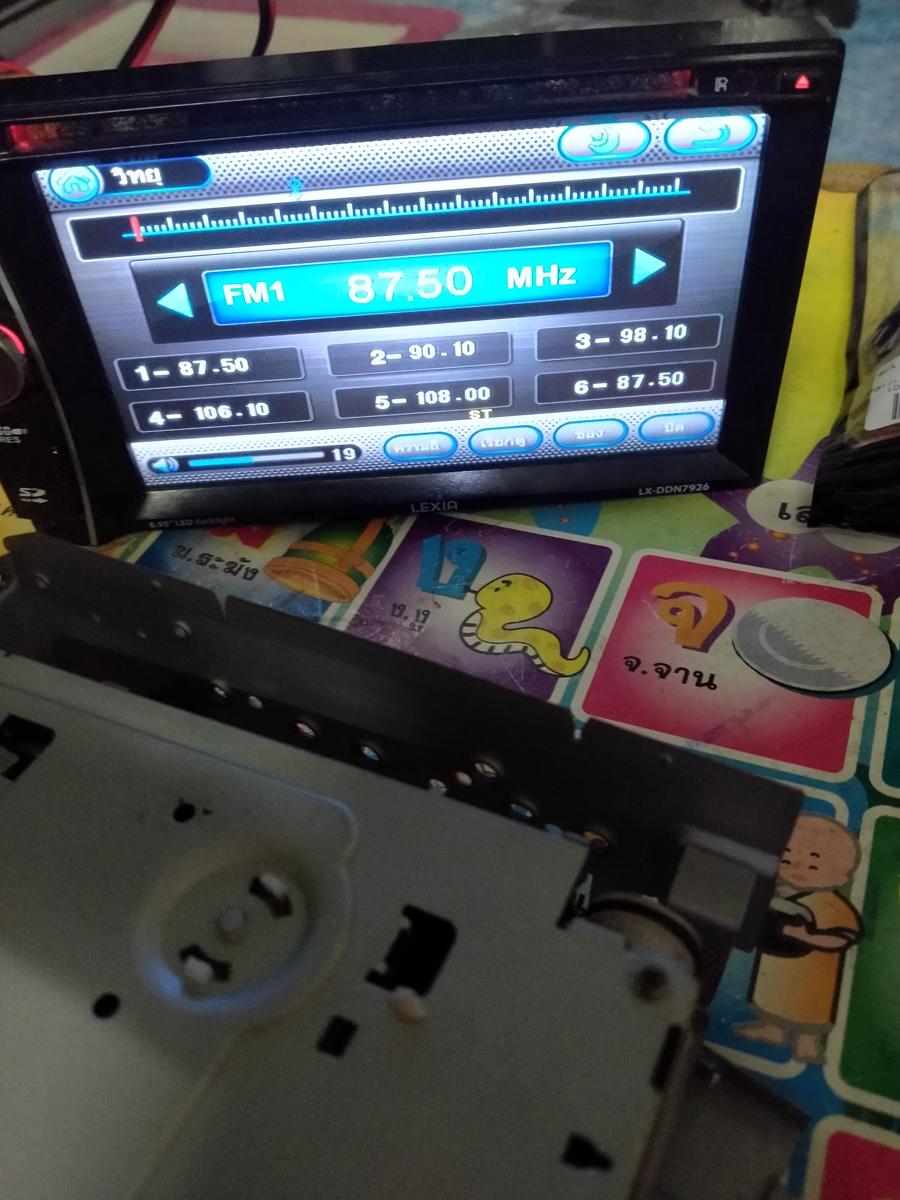

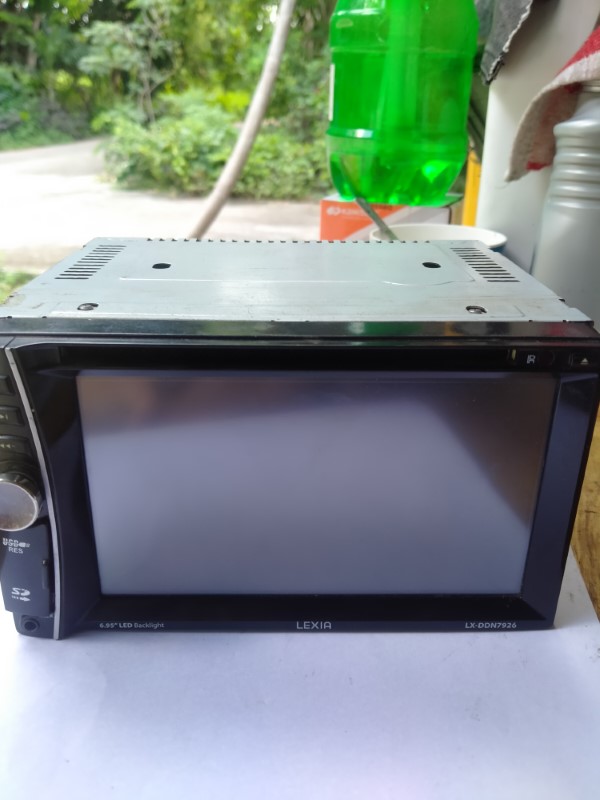

Lexia model LX-DDN7926

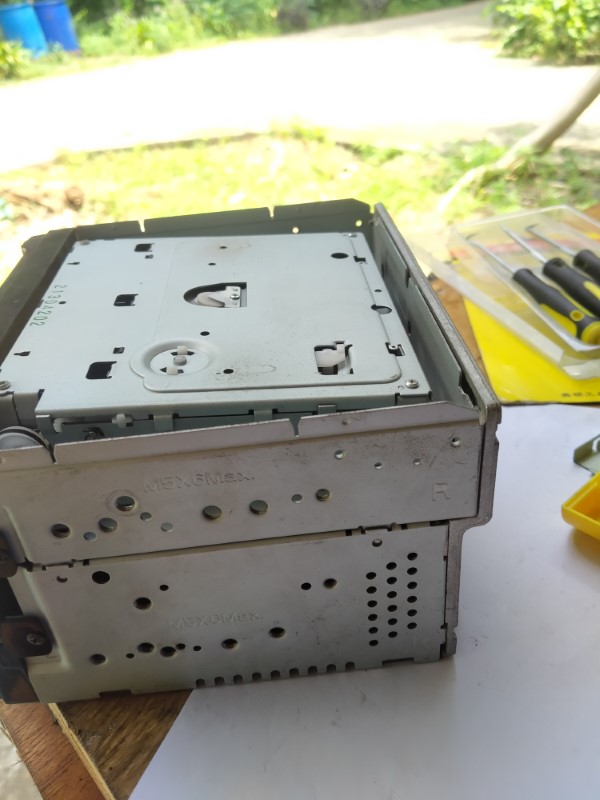

ถอดน๊อตด้านข้าง 4 ตัว




ด้านบน งัดขึ้นได้เลย

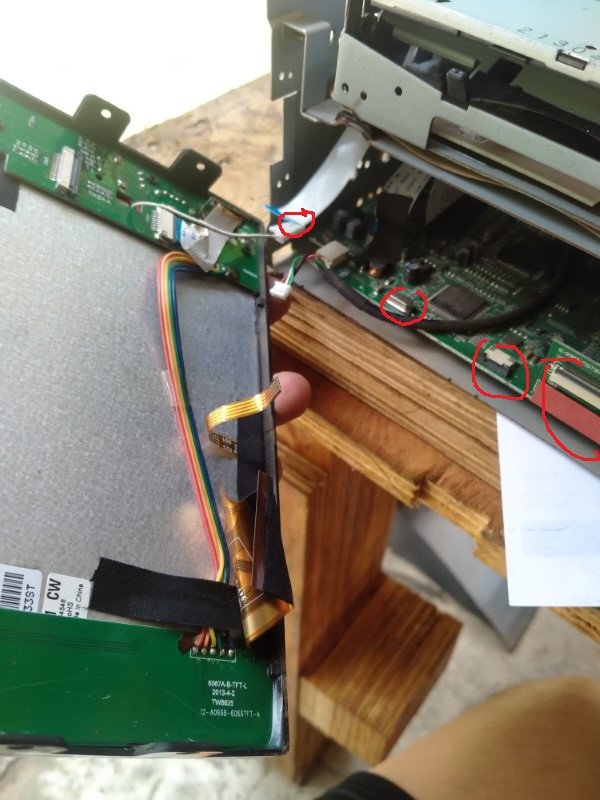

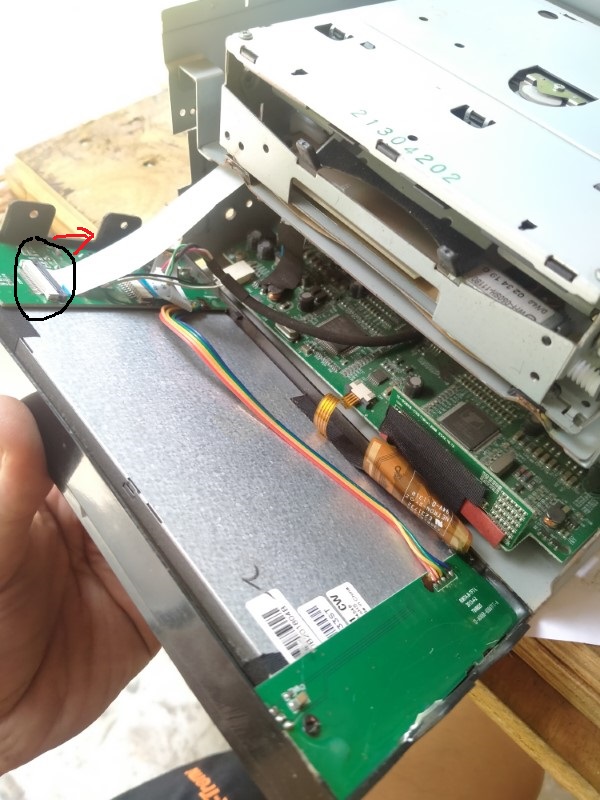

สายแพร ต่างๆ ถอดออก โดยปลดสลัก แล้วก็ดึงสายแพร ออกได้เลย





ส่วนจอ สายแพร ต่างๆ ก็ถอดออก เหมือนกันครับ

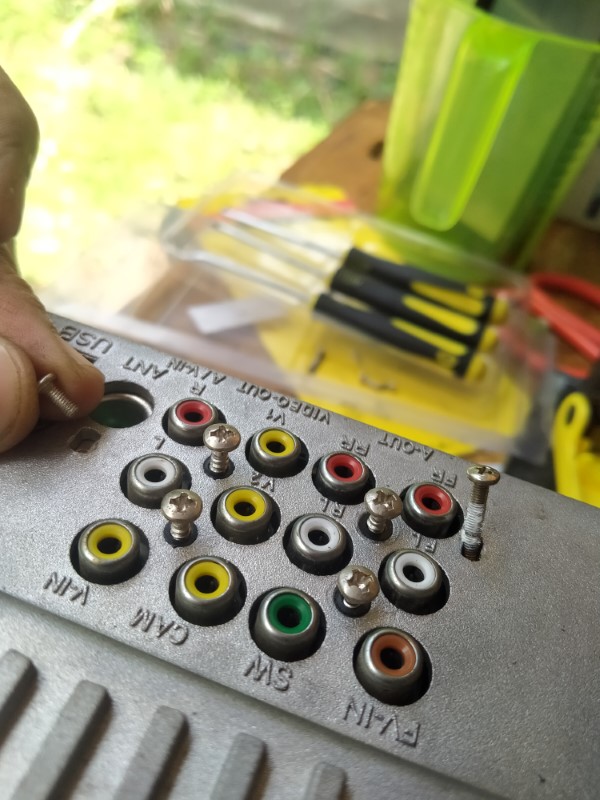

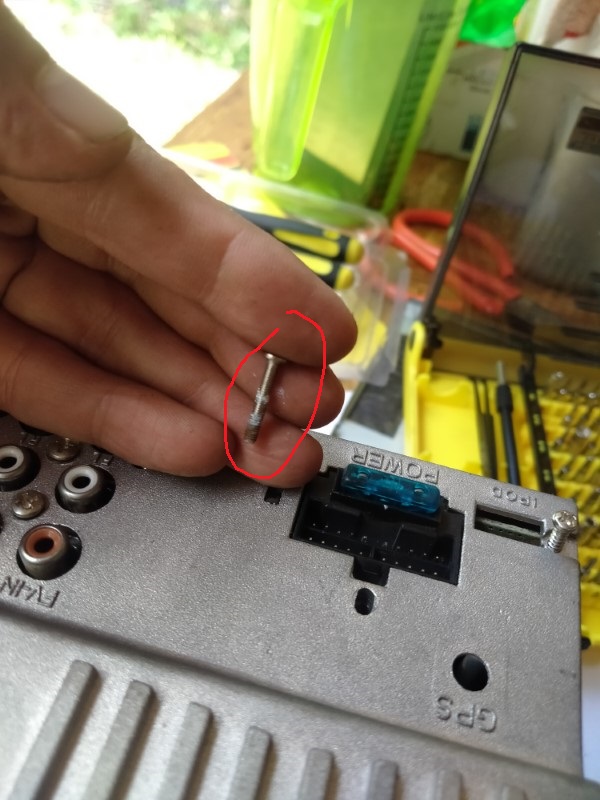

น๊อต ด้านหลัง จะขนาดไม่เท่ากัน ก็ จด จำไว้ดีๆ ครับ แต่ไม่ยากครับ

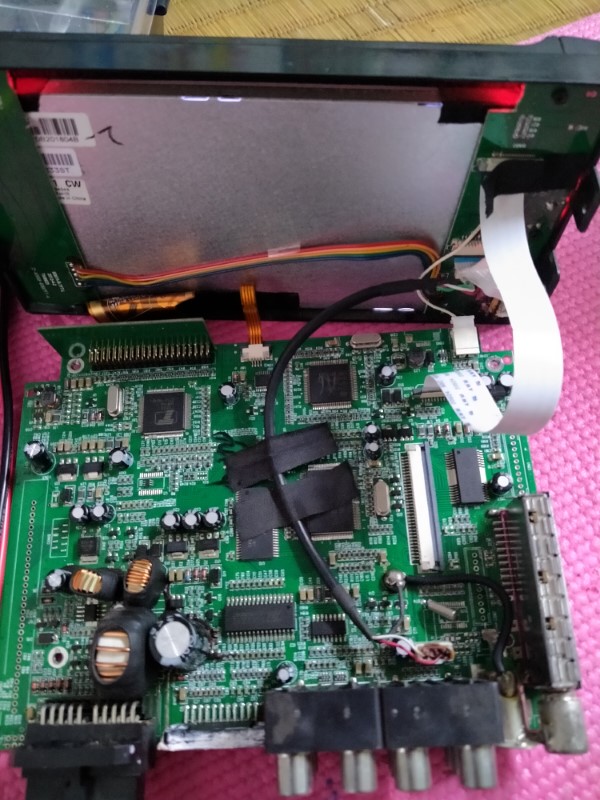

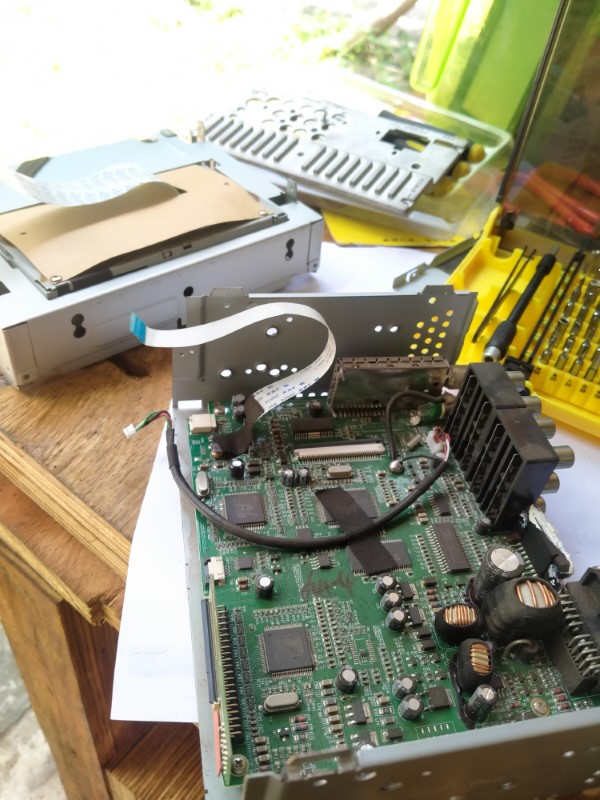

หลังจากนั้น ก็ ทำความสะอาด ใช้ แปรงสีฟันก่าๆ หรือ พู่กัน ทาสี ปัดๆ ฝุ่นออกให้หมด ครับ

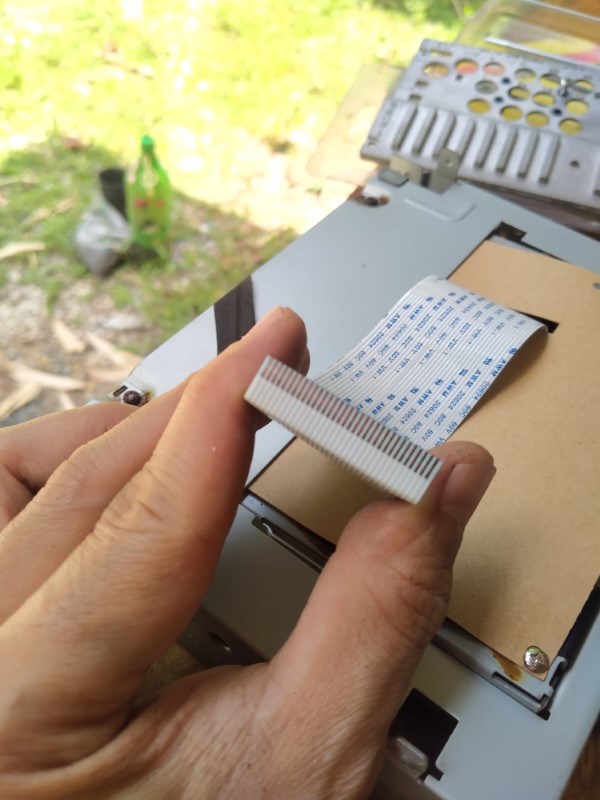

สายแพร เช็คความสะอาด ว่าขาด หรือ บิ่น ตรงไหนที่ทำให้ เสียงไม่ออก

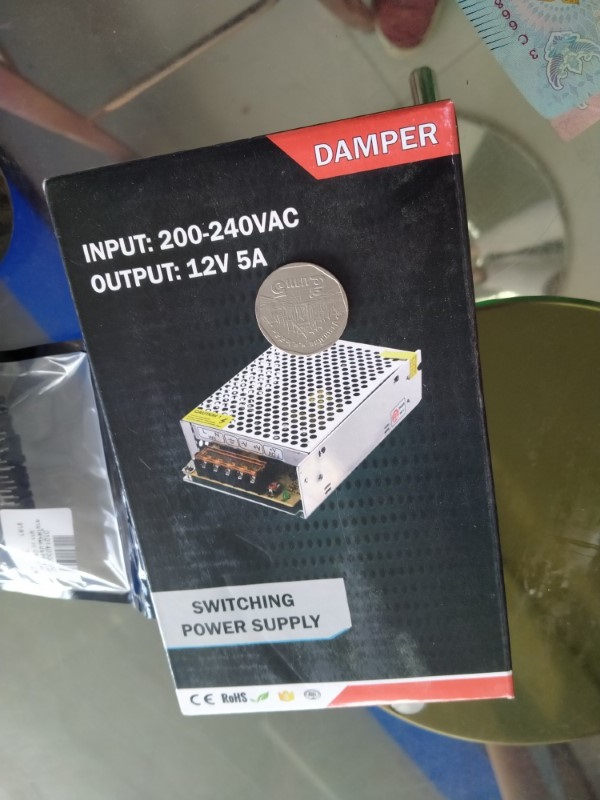

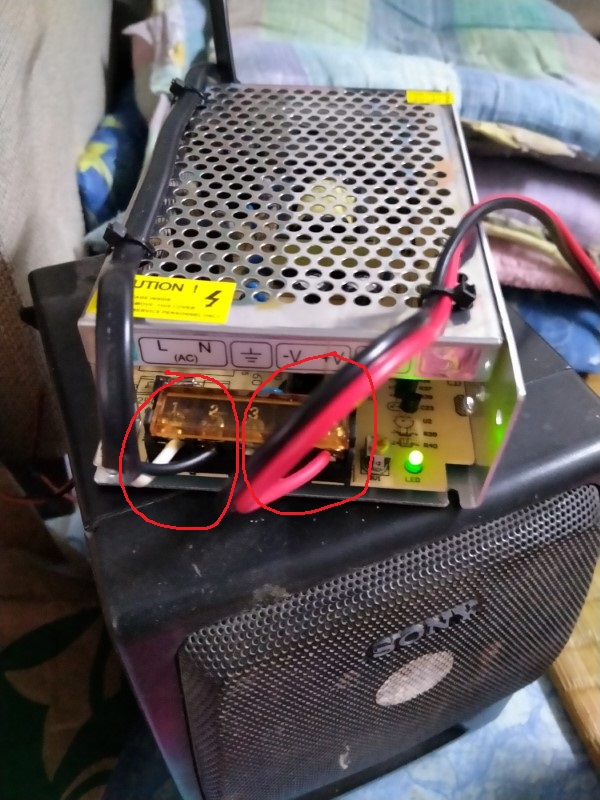

พอดีที่ บ้านมี ที่ชาร์ทแบตรถยนต์ ขนาด 5,12 volt  เอามาต่อ ไฟไม่ติด เพราะว่า เหมือนไฟไม่นิ่ง  เลยต้องออกไปซื้อ switching มาดีกว่า









switching ราคาไม่แพงครับ ตามบิลเลย




กลับมาก็ต่อ เข้ากับ เจ้า 2din ปรากฎว่า จอติด ต่อลำโพง ใส่ usb อ่าน file mp3 แต่เสียงไม่ออก





ไล่ดูวงจร ดู ic ต่างๆ ด้วยตา มองไม่เห็นสิ่งปกติ ....

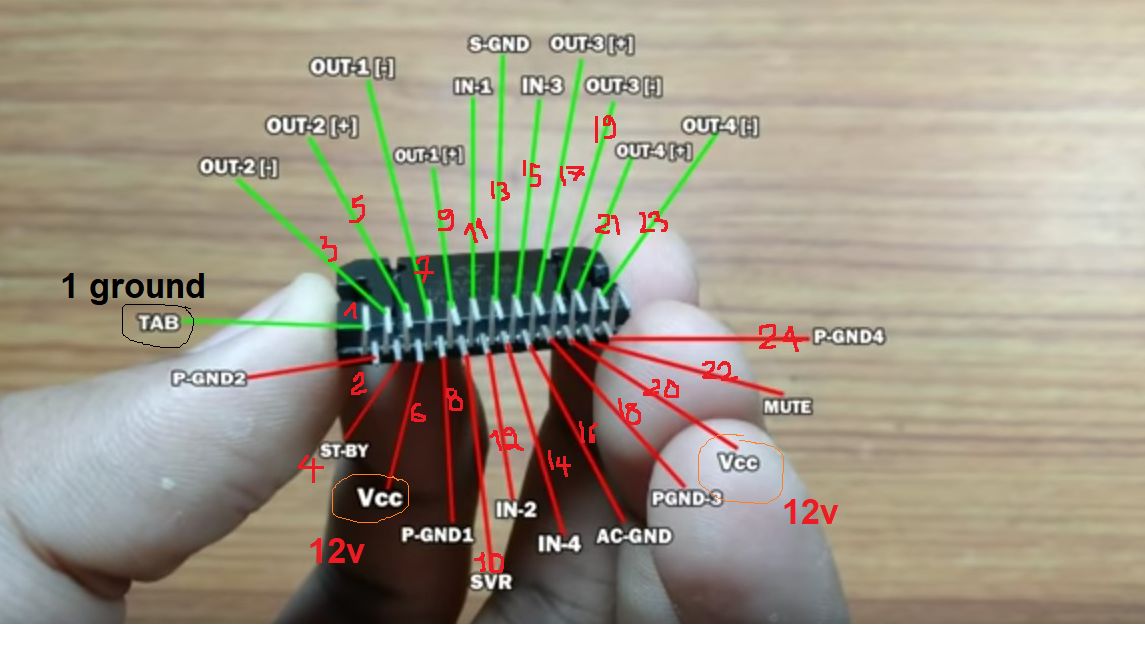

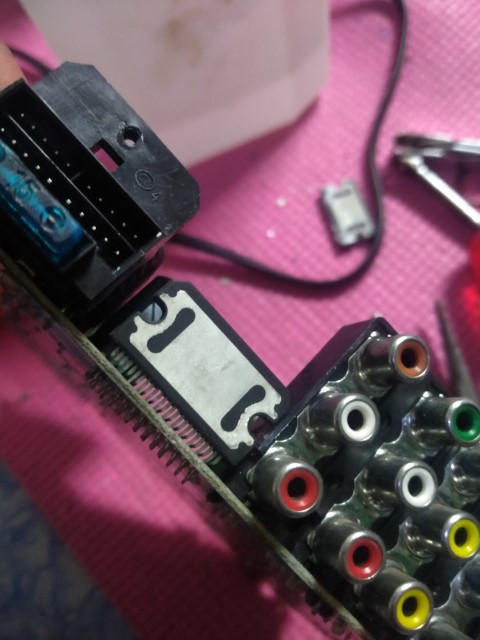

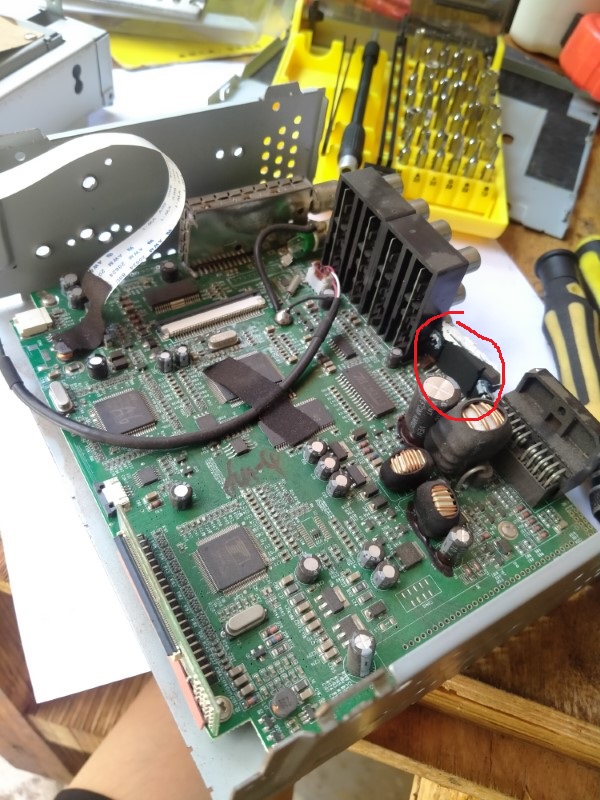

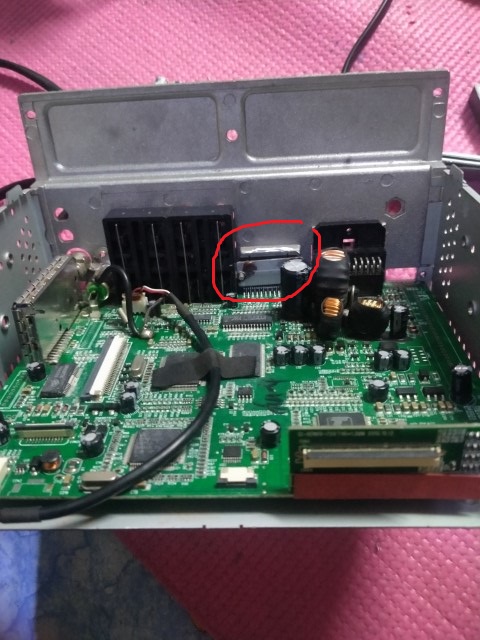

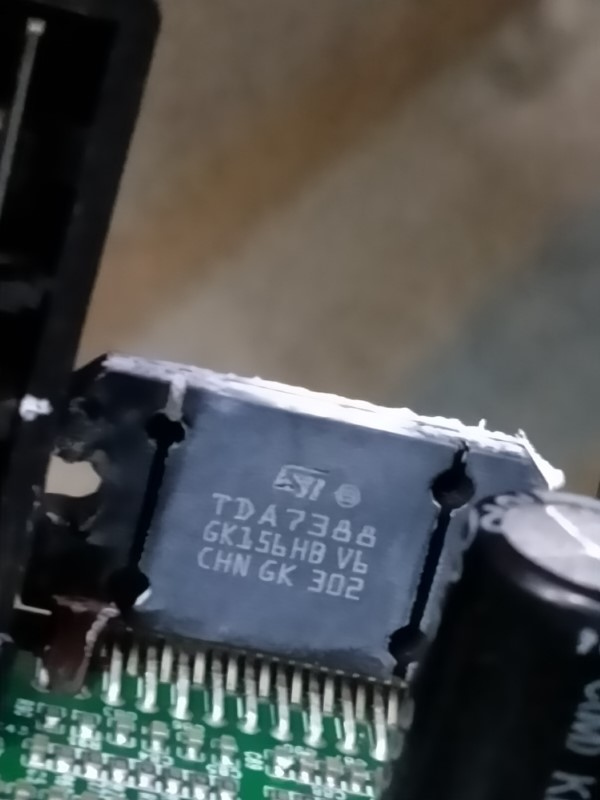

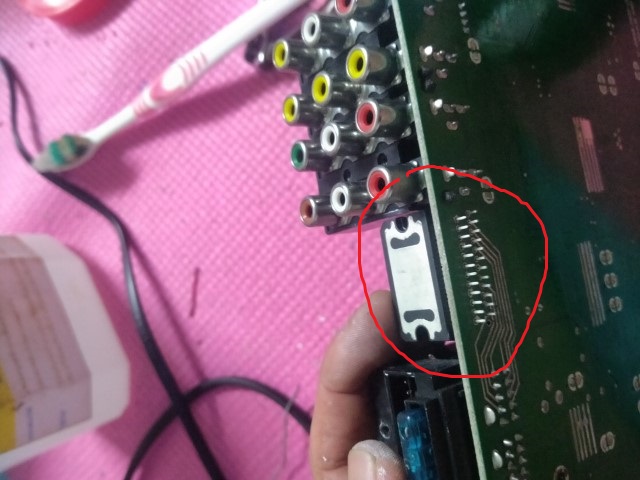

แต่ ... ic ตัวนี้ คือ ตัวสำคัญสุด เพราะว่า สำหรับภาค จ่าย หรือ ภาคขยายเสียง เบอร์ TDA 7388

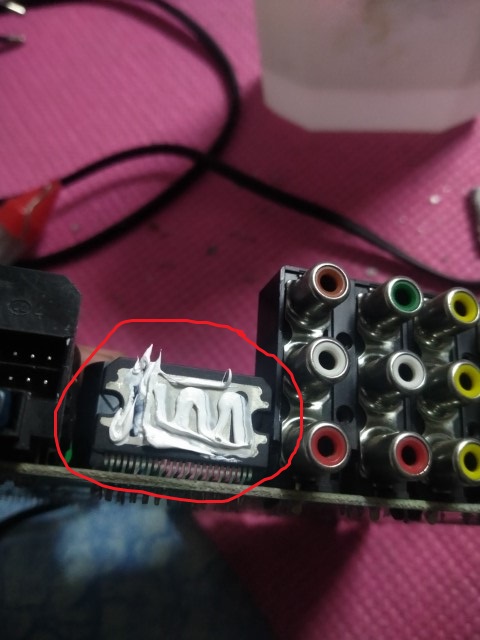

ตอนแรกมองไม่ค่อยชัด เลยเอา ซิลิโคนที่ติดกับ ic ปาดๆ หน้า ic ทุกตัว แล้วถ่ายเก็บไว้

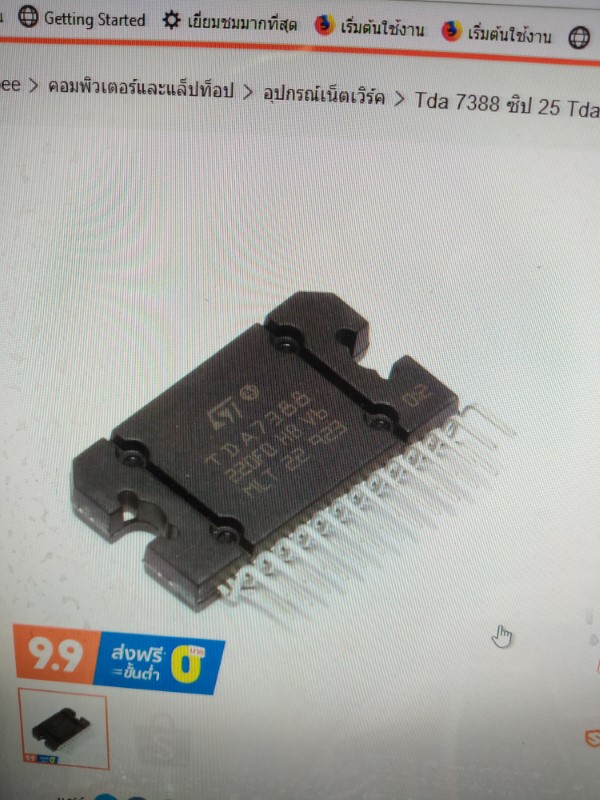

ตรวจสอบราคาผ่าน internet ราคา 82 บาท

เอาไว้พรุ่งนี้ แวะร้าน ไพศาล อิเล็คทรอนิค อีกที ว่าจะมีขายมั้ย ถ้าไม่มีค่อยสั่ง online แล้วเอามาเปลี่ยนแล้วทดสอบอีกทีนะครับ

วันนี้พอแค่นี้ก่อน หากเปลี่ยน เสร็จเรียบร้อย เสียงออก หรือไม่ ออก จะมารายงานผลนะครับ พรุ่งนี้ว่ากันอีกที ต้องไปซื้ออะไหล่มาเปลี่ยนครับ

///

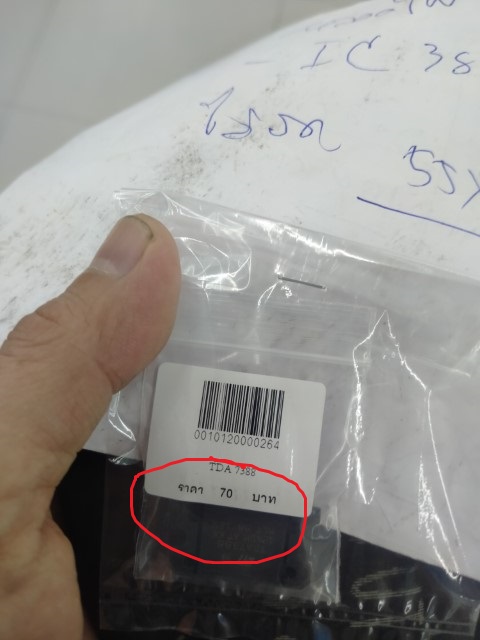

เช้าวันอังคาร ที่ 8 กันยา 63 ได้เปลี่ยน ic แล้วครับ

แต่ เสียงไม่ออก เหมือนเดิม ก็เลย ต้อง โม กันนิดหน่อย กันแล้ววครับ

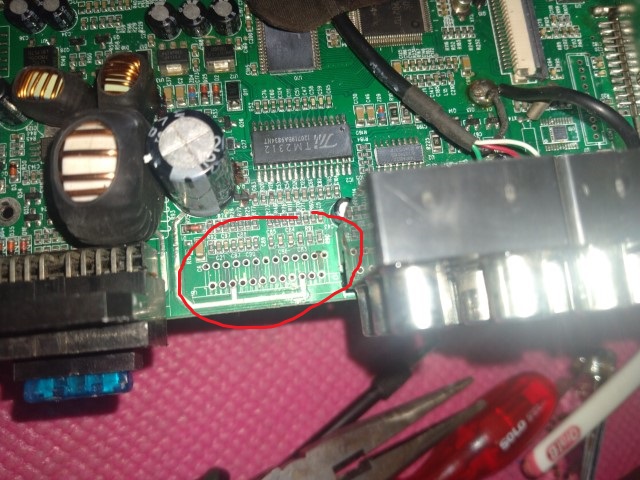

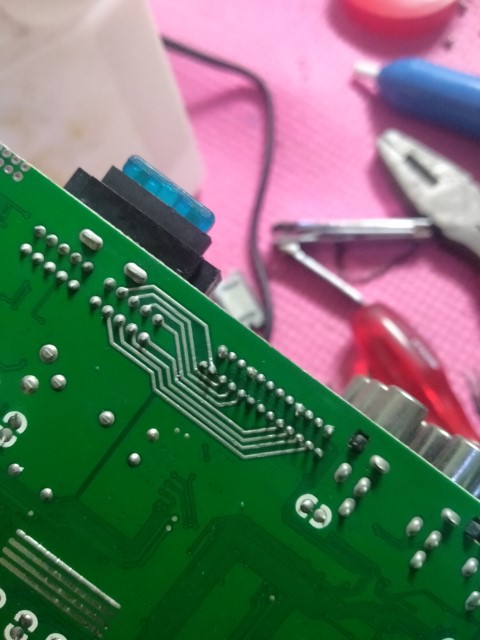

ภาพ บนหลังถอด ic ออกแล้ว

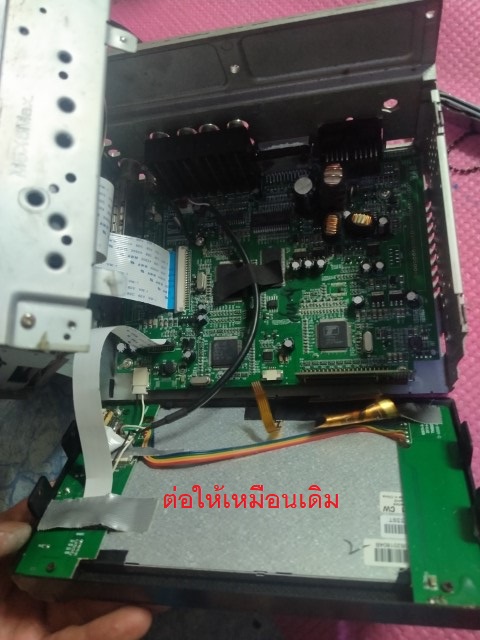

หลังต่อเหมือนเดิม พอนำไปต่อ ทีรถ  แต่ยังไม่ได้ทดสอบ ด้วย usb เพลงนะครับ แต่เปิดด้วย วิทยุ แต่เสียงก็ไม่ออก เลยอาจจะต้องไล่ วงจรดูว่า มันไปติดตรงส่วนไหนนะครับ เอาไว้มาเล่าให้ฟังต่อนะครับ ว่าไฟ มา หรือ ติดปัญหาที่ไหน อย่างไร ว่ากันตอนต่อไปครับ

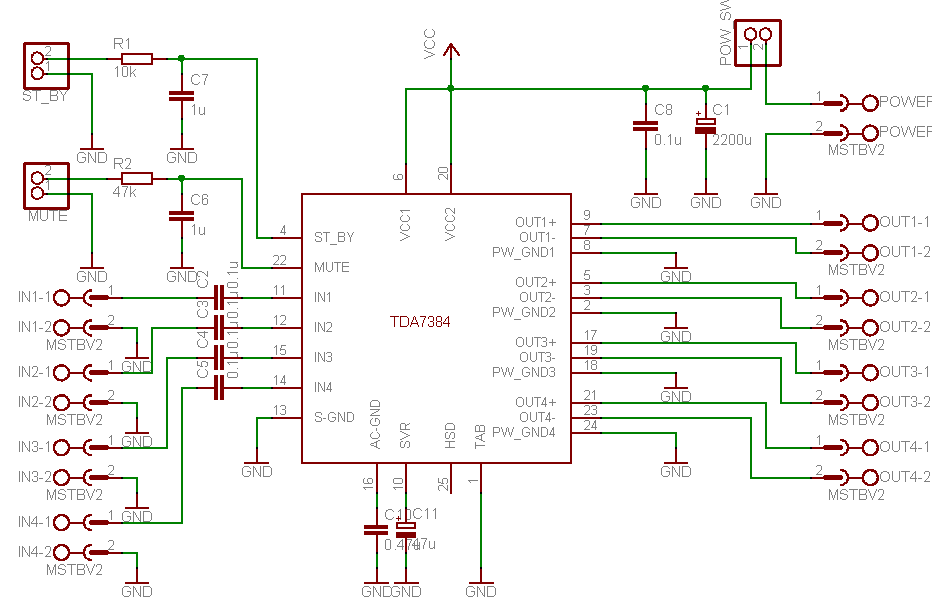

อ้างอิง
https://circuitsstream.blogspot.com/2015/02/using-tda7384-4-x-22w-car-power.html


เอาไว้ไล่วงจร ก่อนนะครับ แล้วมาเล่าให้ฟังว่าเสียงจะออก มั้ยนะครับ .... :)





หลังจากเปลี่ยน และ เสียงก็ไม่ออก เหมือนเดิม ไล่วงจร ไฟ + 12 ก็มาที่ ic และ ground - ก็ครบทุกอย่างครับ แต่เสียงไม่ออก เหลืออย่างเดียว คือ ตัว ภาครับ

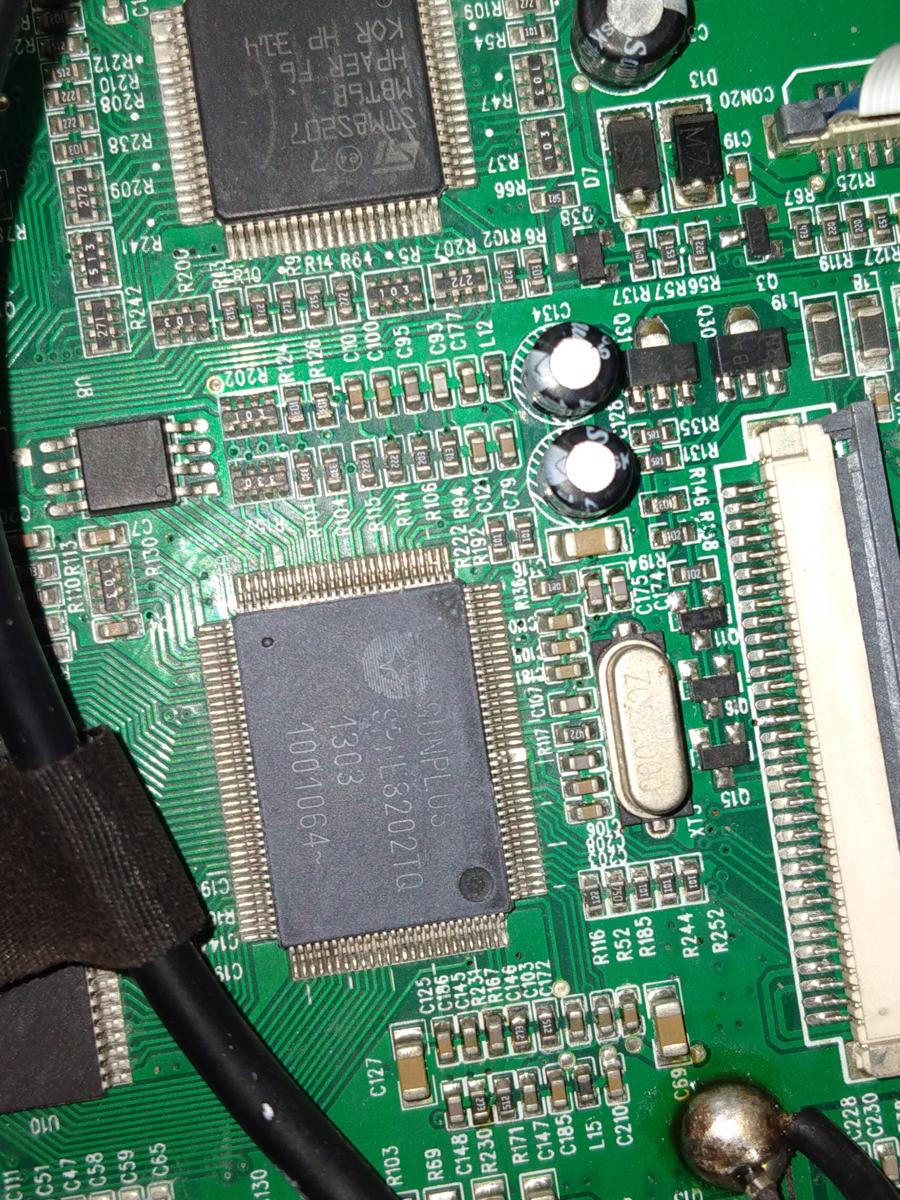

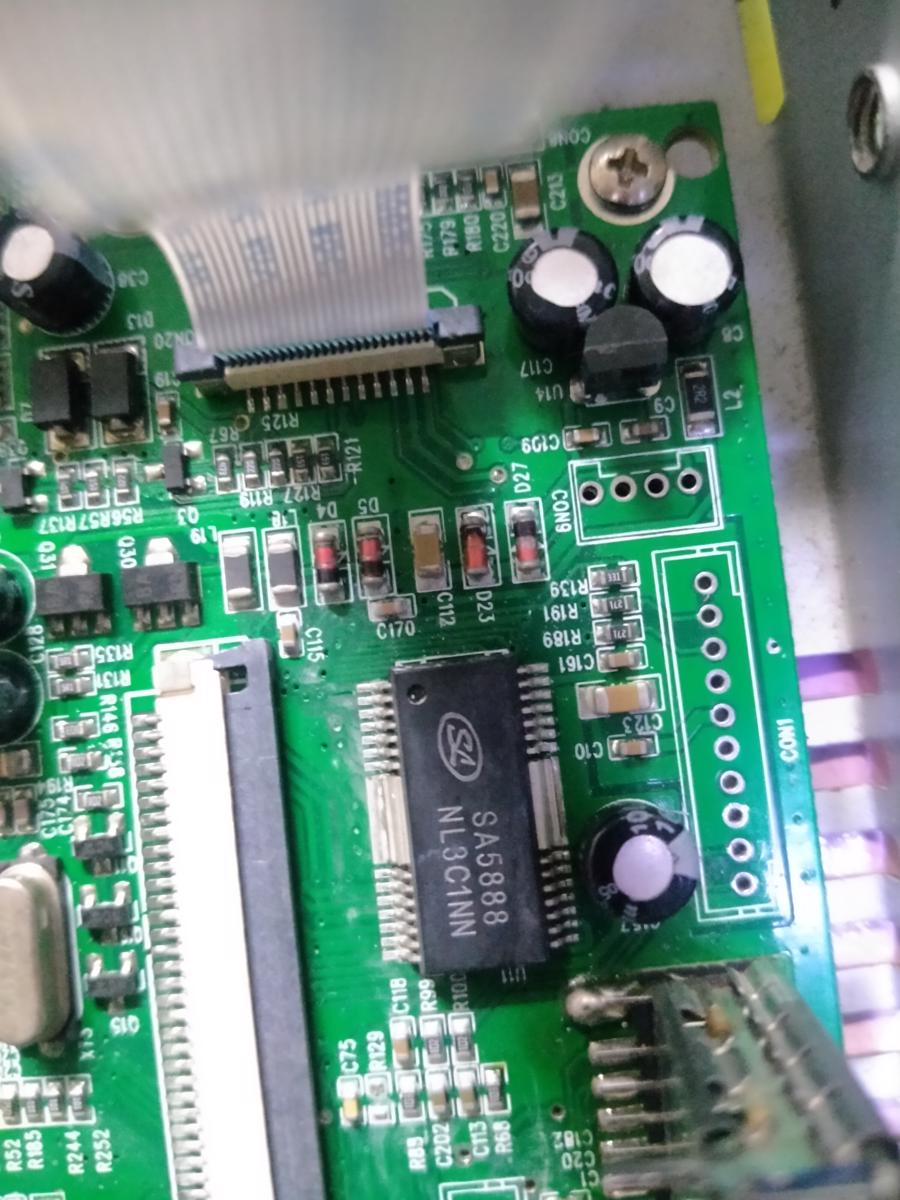

ic TM2312 ตัวนี้เป็นตัวควบคุมเสียงของ ตัว cd rom ก็ดำเนินการตรวจสอบ และ ไฟทุกอย่าง เข้ามาตามระบบ diagram









ตัวด้านบนก็ปกติครับ ไม่เสียหาย อะไรเลย

งานนี้ คงยาว แล้วหละครับ เพราะว่า เราไม่สามารถ ทดสอบสัญญาณพัล หรือ สัญญาณเสียงได้ เพราะว่า ผมมีแค่ มิเตอร์ digital และ มิเตอร์ เข็มครับ
เหลือ ที่ผมต้องทดสอบ ภาครับ คือ สาย audio in ใส่ด้านหลังของเครื่องเสียง แล้วทดสอบอีกครั้งว่า จะสามารถแสดงเสียงออกมา หรือไม่นะครับ

หากทดสอบแล้ว เสียงไม่ออก น่าจะเกี่ยวกับ ตัว cpu ที่มันร้อน.. เหมือนจะร้อนมากเลยทีเดียว อาจจะเสีย ตรวจสอบเบอร์ ic  แล้วไม่มีขายด้วยสิ

แล้วจะมาบอกกล่าว เล่าให้ฟังนะครับ วันนี้พอแค่นี้ก่อนนะครับ เพราะว่า อาจจะต้อง DIY ซื้อตัวรับสัญญาณ bluetooth และตัวอ่าน sd มาแปลงใส่ แล้วจะมาเล่าวิธีการ แต่งให้เสียงออก มาเล่าให้ฟังนะครับ ว่าจะใช้งบ ทั้งหมดเท่าไหร่
แต่แน่ๆ ตอนนี้เสียค่า ic ไปแล้ว  70 บาท งานไม่จบครับ



///













Create Date : 06 กันยายน 2563
Last Update : 9 กันยายน 2563 10:57:57 น. 5 comments
Counter : 3841 Pageviews.




้ป็นยังไงบ้างครับ แก้จบไหมครับ



โดย: kakaken IP: 223.24.94.104 วันที่: 12 พฤศจิกายน 2563 เวลา:19:56:12 น.




ตอนนี้ ยังไม่ได้ซ่อมต่อครับ เพราะว่า ไล่วงจรแล้ว ไฟมาครบ ที่ ic
ตอนนี้ ปัญหา cpu ที่สำหรับ control ภาค input

อีกอย่างไม่มีอะไหล่ครับ ว่างๆ จะ update ให้ฟังครับ



โดย: mrter2012 วันที่: 27 พฤศจิกายน 2563 เวลา:21:44:16 น.




บอกวิธี เอา tda7388 ออกจากบอร์ดยังไงครับ หลายขามากเลย



โดย: bundit IP: 27.55.83.126 วันที่: 11 มกราคม 2564 เวลา:2:37:19 น.




ยังรับซ่อมอยู่ป่าวครับ



โดย: Son IP: 1.47.0.240 วันที่: 19 สิงหาคม 2564 เวลา:0:41:51 น.




@Son
ไม่ได้รับซ่อมครับ แต่จริงๆ แล้ว หากแก้ตามที่เขียนไว้แล้วไม่หาย ก็ต้องไล่ modfed 3 ขา ที่เป็นตัวเล็กๆ ดูก่อนครับ อาการอาจจะเกี่ยวกับ modfed เพราะว่า ผมยังไม่ได้ไล่วัดครับ แต่หาก modfed เสียผมก็เสียเวลา หาอะไหล่ ซึ่งส่วนมากไม่ค่อยมีขายครับ ต้องแปลง เอาครับ เอาไว้ว่างๆ ผมจะลง post อีกครั้งคัรบ หลังๆ มาไม่ค่อยมีเวลาซ่อมครับ หลังๆมาซ่อม tv แทนครับ



โดย: mrter212 IP: 202.28.41.198 วันที่: 10 มีนาคม 2565 เวลา:10:25:11 น.
