Do it yourself

ซ่อมลำโพง saag 2.1

(แนะนำเปิด browser ด้วย google chrome หากเปิดด้วย firefox ภาพจะเพี้ยนครับ)







ก่อนลำโพงจะเสีย ผมเอา sub มาต่อกับลำโพง ต่อไปต่อมา หม้อแปลงพัง ซะงั้น อาจจะได้จังหวะพัง  หรือไม่ก็มี การช๊อต ทำให้ไฟลัดวงจร ทำให้ หม้อแปลง เสีย โดยการเอามิเตอร์เข็ม ทดสอบ ตั้งย่าน x10

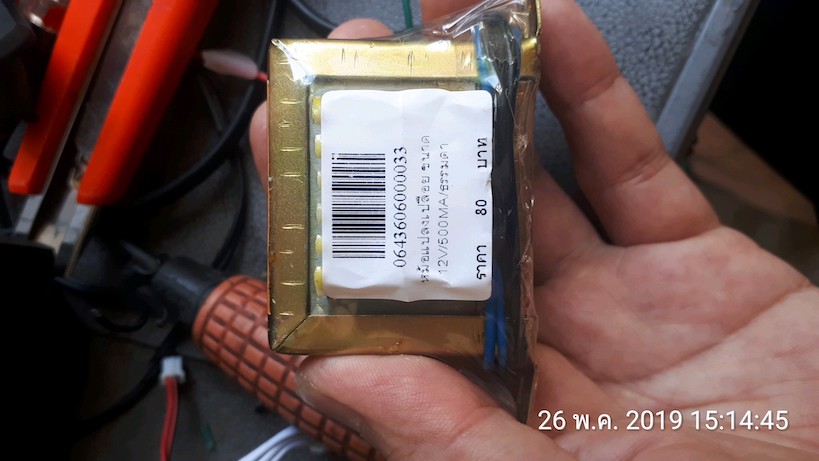

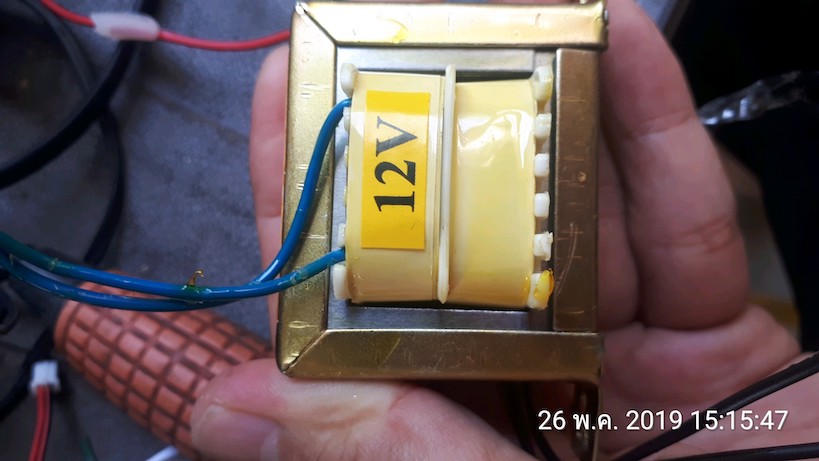

วัดขาเข้า และ ออก เข็มไม่กระดิกเลย ก็น่าจะขาดใน อีกอย่างมันร้อนมากๆ ก็คิดว่าเสียแน่นอน เลยออกไปซื้อ หม้อแปลงไฟ มา 1 ตัวราคา 80 บาท

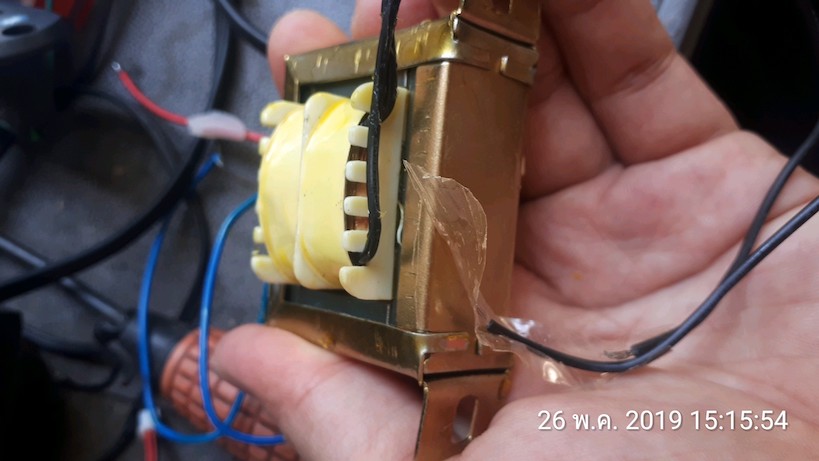

แปลงไฟฟ้า 220 v เป็น 12 v

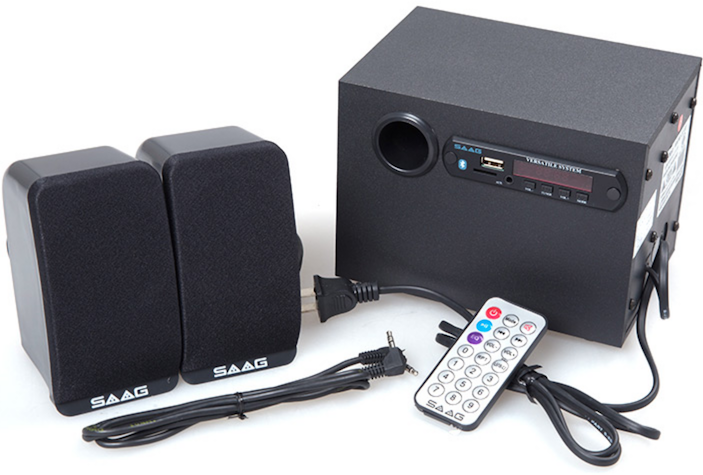

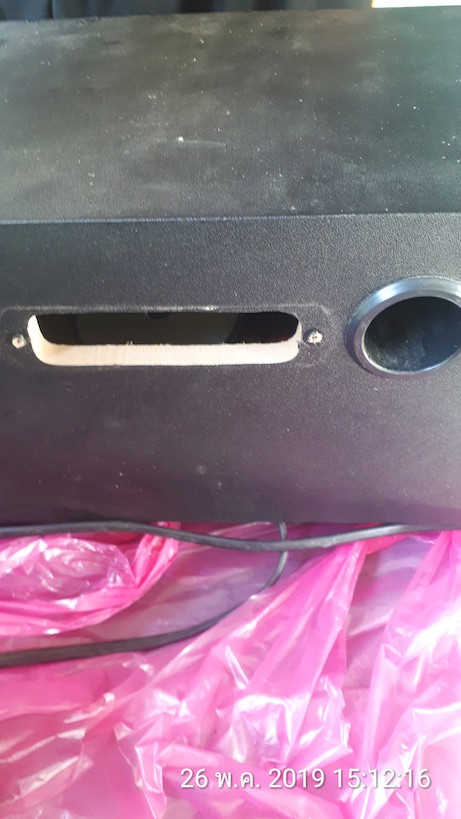

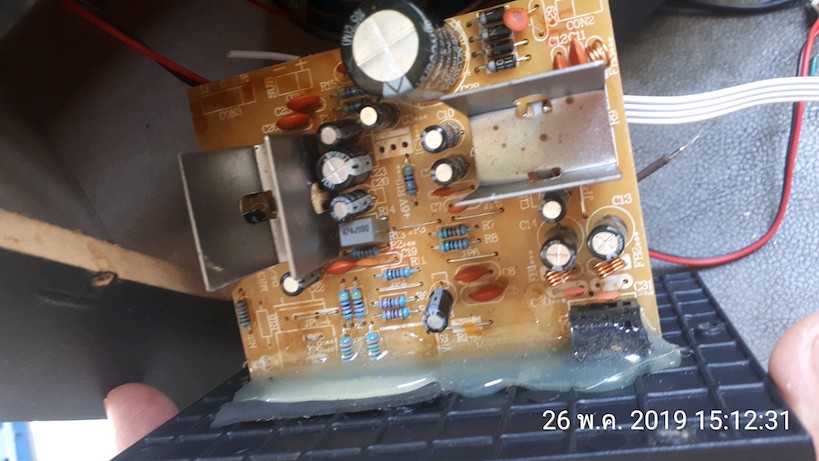

สภาพตู้ลำโพง saag ที่สามารถรับ mp3 , bluetooth ได้ ตอนนี้ใช้งานไม่ได้ซะแล้ว

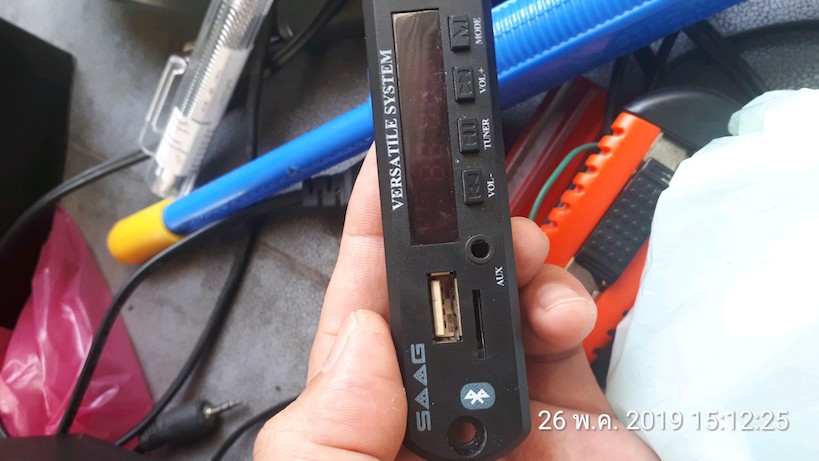

ตัวนี้ ไฟไม่ติด ใช้ไฟเพียง 5v DC ซึ่งต่อจาก board ไฟ ลดแรงดัน 12vac เป็น 5 vdc

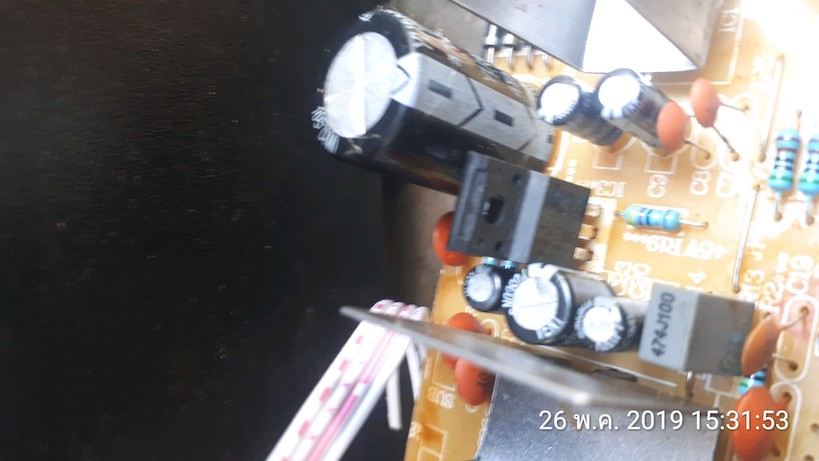

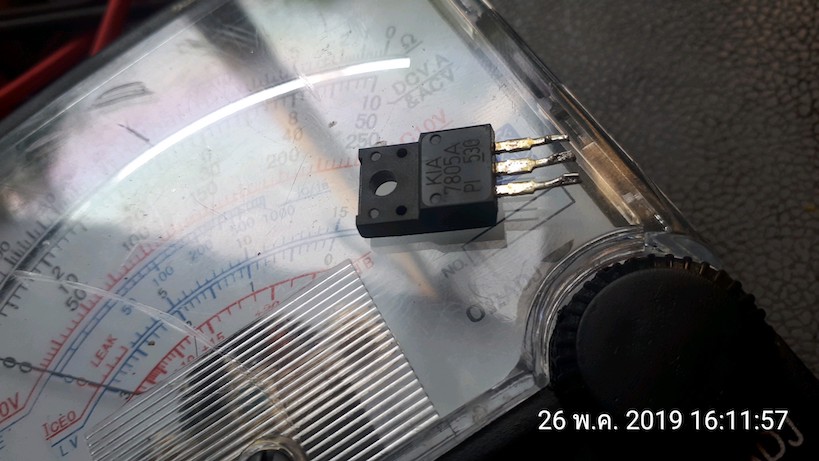

จากตัวอย่างข้างบน ได้ถอด ic 7805a ออก คิดว่าเสีย ก็เลยถอดออกมาเช็ค  ปรากฎว่าทำไม่เสีย








ข้างต้น เอาเป็นแนวทางคร่าวๆ ว่ามันหลักการทำงานลดแรงไฟอย่างไรกันบ้างก็ชมกันนะครับ



























ประกอบ เข้าเหมือนเดิมเสียบปลั๊กไฟ ปรากฎว่า ไฟ 5v ไม่ออกครับ





พอตรวจสอบไปตัว ic ตัว 20255L มันร้อนมากๆ คิดว่าลัดวงจรภายใน เลยต้องถอดออกครับ

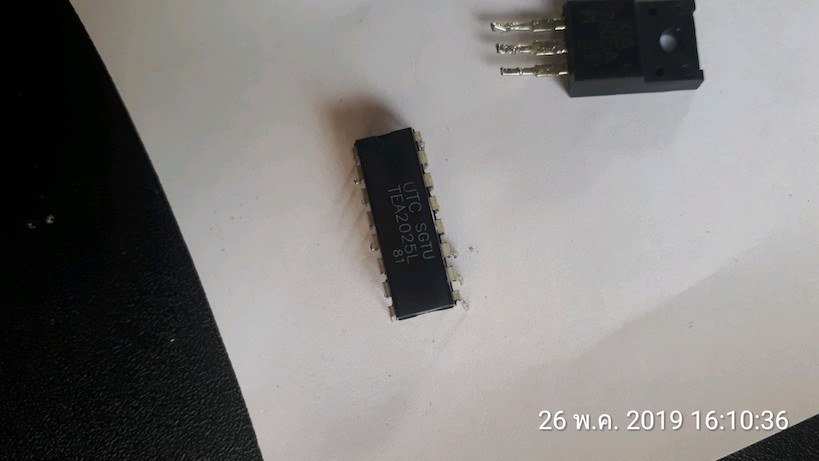

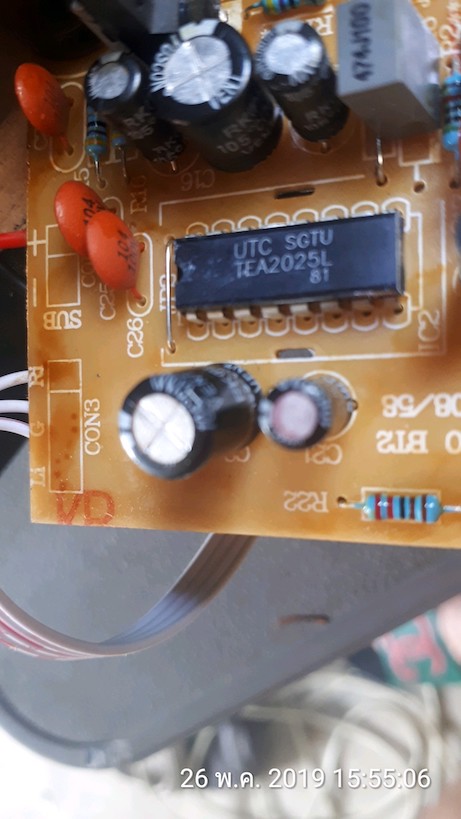

ic TEA2025L ตัวนี้ร้อนมากๆ หลังจากเปลี่ยน หม้อแปลง ไฟก็ไม่ติด และเปลี่ยน ic เบอร์ 7805 ก็ไม่ติด ก็จำเป็นต้องถอด ic TEA2025L ออกมาเพื่อไปซื้อมาเปลี่ยนใหม่

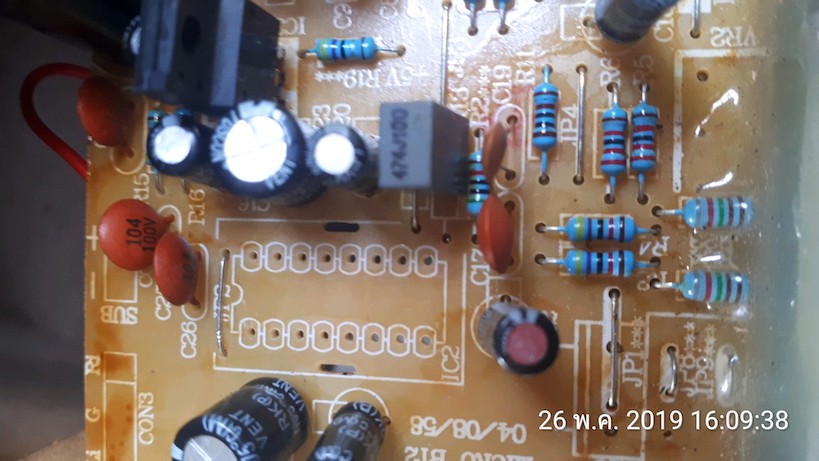

ถอด ic TEA2025B ออก เตรียมอะไหล่ ไปซื้อมาครับ












ตอนนี้ ได้ซื้อ หม้อแปลง (เสีย) มาเปลี่ยน ไฟฟ้า 5v ไม่ออกครับ

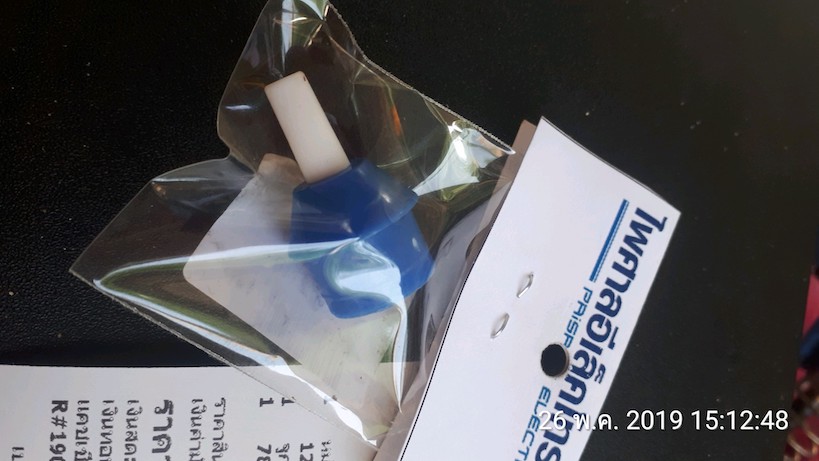

และเปลี่ยน ic 7805A
หลังจากเปลี่ยน ไฟ 5v ก็ไม่ออก

ตอนนี้ มืดแล้ว ก็คงเป็นพรุ่งนี้ ออกไปซื้อ ic เบอร์ TEA2025L มาเปลี่ยนครับ



พัก ก่อนนะครับ เอาไว้ผมไปซื้ออะไหล่ มาต่อ แล้วมาดูต่อกันว่า เจ้าเครื่องเสียง mp3 ตัวโปรด จะใช้งานได้ปกติหรือไม่นั้น ค่อยมาว่ากันใหม่นะครับ วันนี้พักแค่นี้ก่อน ติดตามต่อไป วันพรุ่งนี้นะครับ หลังจากไปซื้ออะไหล่มาเปลี่ยนครับ

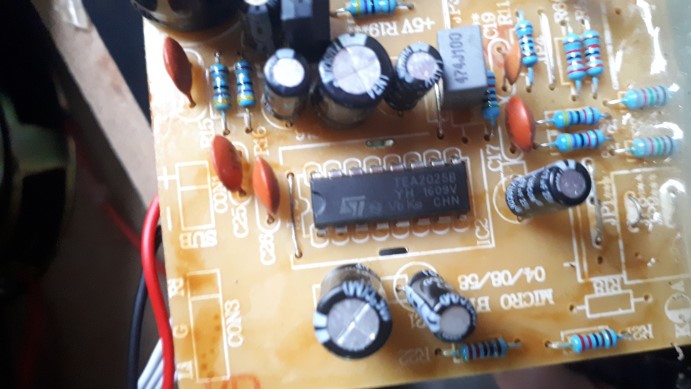

วันอังคารที่ 28 พค 2562 ก็กลับมาจากทำงาน ก็เริ่มกันเลย ก็ใส่ ic ที่เดิม TEA2025

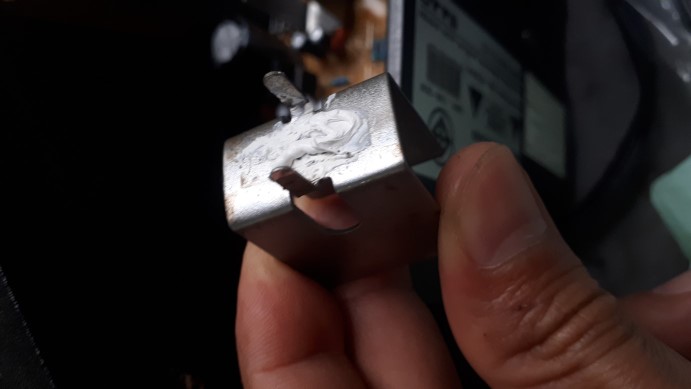

ระบายความร้อนก็ใส่ ซิลิโคนด้วยครับ จะได้ระบายอากาศดีขึ้น

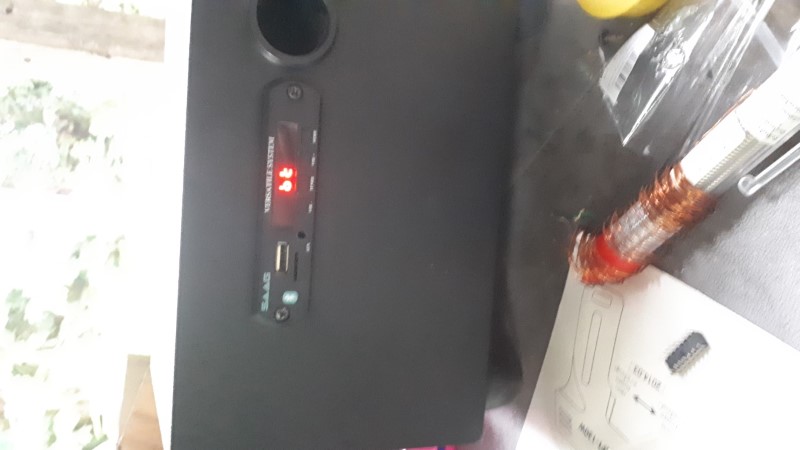

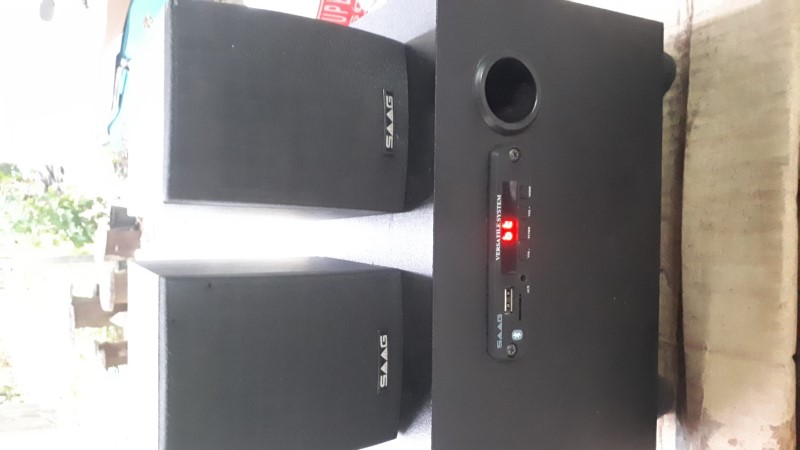

หลังจากเสียบปลั๊ก ทดสอบเปิดเพลง ผ่าน bluetooth ก็สามารถใช้งานได้เหมือนเดิมเหมือนใหม่


เป็นอันเรียบร้อย หวังว่าคงเป็นประโยชน์สำหรับเพื่อนๆ หากเจอปัญหาแบบผม ..
