ซ่อม เตาไมโครเวฟ และการวัด แม็กนีตรอน แบบเข็ม และแบบ digital




สวัสดีครับ เพื่อนๆ พี่ๆ ชาว pantip และ social

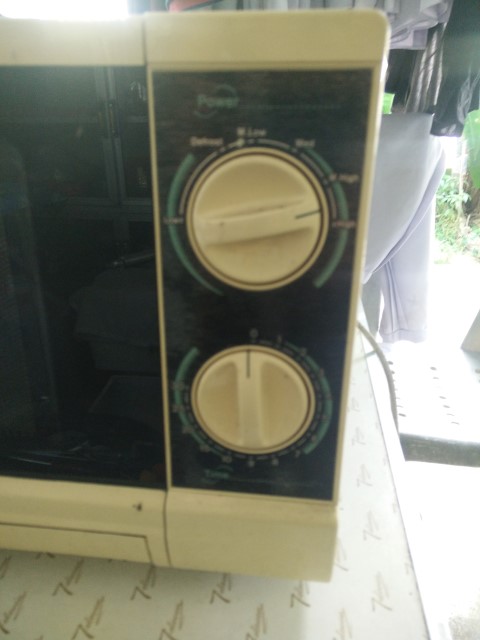

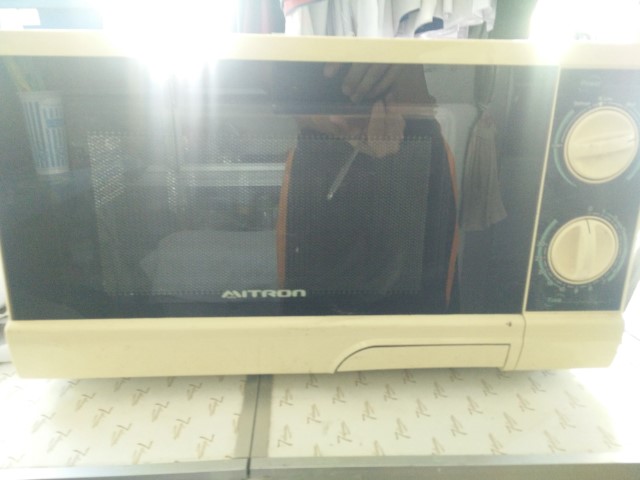

ขอเกริ่นๆ เล็กๆ น้อยๆ ว่า microwave mitron ตัวนี้ อายุน่าจะร่วม 10 ปี เพราะว่ามันติดสติกเกอร์ 2550 ปีนี้ร่วม 10 ปี ใช้งานมาไม่เคยซ่อม จนมาวันหนึ่ง ใช้งานไม่ได้ คือ เปิดไม่ติด ก็เลยถอดและซื้อ ฟิวส์มาใส่ ด้วยที่คิดว่าใส่แล้ว ก็คงทำงานได้ ปกติ

หลังจากซื้อฟิวส์ และใส่ฟิวส์ ก็เปิดเครื่อง ฟิวส์ก็ขาดอีก ก็เป็นเรื่องซิครับ ก็คงเกิดปัญหาไฟลัดวงจร หรือลงกราวด์ แน่ๆ  จึงทำการตรวจสอบ ทีละขึ้น ทีละตอนนะครับ

จึงเป็นที่มาว่าจะตรวจสอบ ไมโครเวฟ อย่างไร ตรวจสอบตรงไหน ก่อนอื่น ก็ต้องรู้ก่อนครับว่า
ไมโครเวฟ สิ่งที่สำคัญและระวังให้มากที่สุด คือ เรื่องไฟฟ้า และ คลื่นไมโครเวฟ

อันดับแรก ตรวจสอบห้ามเสียบปลั๊กไฟขณะซ่อม หรือ ตรวจสอบ capacitor ระวังอย่าใช้มือสัมผัสขั้วทั้งสองข้างเป็นอันขาด เนื่องจากอาจจะมีประจุที่ยังค้างอยู๋ใน capa ซึ่งประจุประมาณ 1200- 2000w หรืออาจจะมากหรือน้อยก็เป็นอันตราย

วิธีการแก้ไข หรือป้องกันคือ ต้อง ช๊อตขั้วเพื่อคลายประจุ ก่อนนนะครับ อาจจะเอาไขควงจิ้วระหว่างขั้วเพื่อให้คลายประจุ โดยการจิ้มขั้วหนึ่งแล้ว เอาไขควงจิ้มอีกขั้วหนึ่งมาช๊อตกันนะครับ

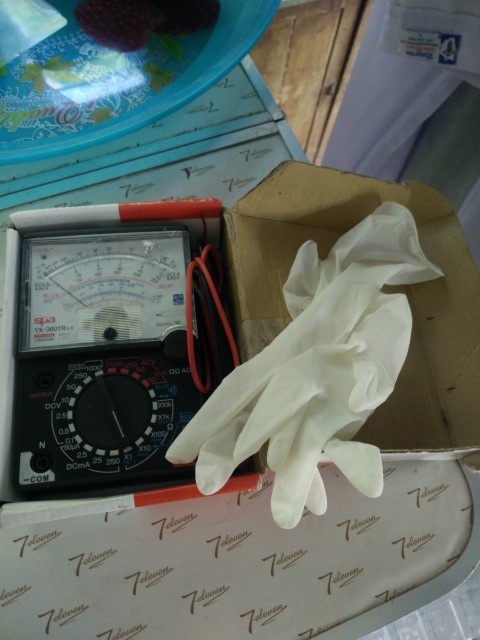

สิ่งที่ต้องเตรียม
1. ถุงมือ ป้องกันไฟฟ้าหน่อยครับ ถ้าไม่มีก็ไม่เป็นไรสำหรับคนเก่งๆ ชำนาญก็ไม่จำเป็นครับ
2. มิเตอร์วัดจะเป็นเข็ม หรือ digital ก็ตามสะดวกครับ แต่ผมจะใช้ทั้ง สองแบบครับ




เริ่มกันเลยแล้วกันนะครับ

1. ถอดปลั๊กไฟฟ้า ถอดฝาครอบไมโครเวฟ สังเกตว่ามีร่องรอยไหม้ หรือ ขาดๆ ชำรุด ด้วยสายตาเปล่าๆ ก่อนที่จะลงตรวจสอบด้วย มิเตอร์วัดไฟครับ

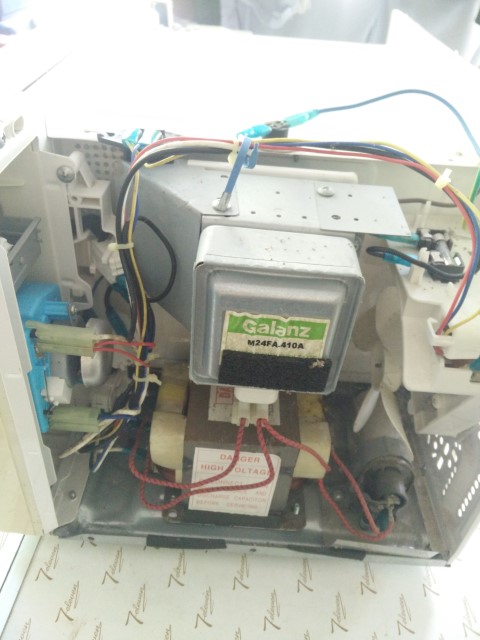

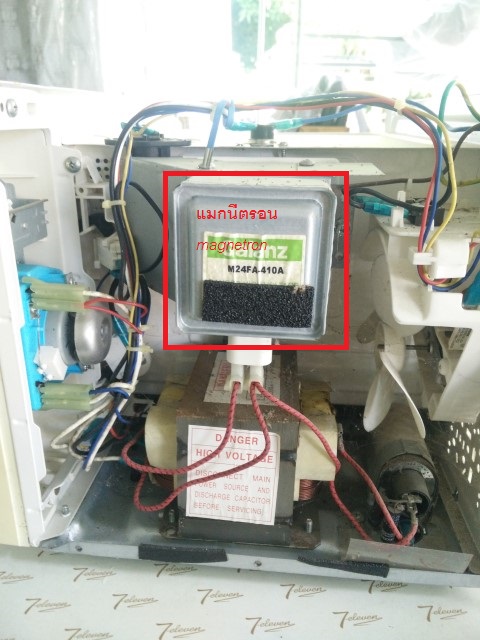

รู้จักตัว แมกนีตรอน หรือตัวทำคลื่นความถี่ไมโครเวฟ ครับ

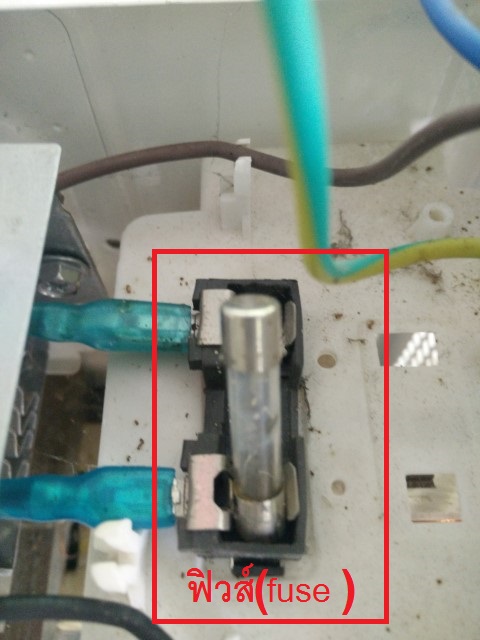

หลังจากนั้นตรวจสอบ ฟิวส์ หรือ fuse
ตัวนี้ที่พูดถึง มองด้วยตาเปล่าก็ขาดครับ ไม่ต้องวัดให้เสียเวลาครับ

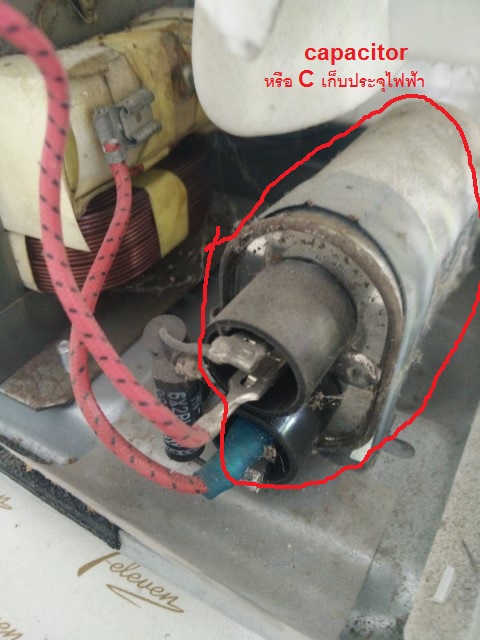

ต่อมาให้ตรวจสอบ c หรือ capacitor ตัวที่ส่วนมากก็เสีย ลัดวงจร หรือ ช๊อตลงกราวน์ ก็สามารถเกิดขึ้นได้ เอาไว้ผมจะแสดงว่ามันวัดอย่างไร ด้วยเข็มมิเตอร์ และ เข็ม digital นะครับ





ก่อนตรวจสอบ capa ให้เอาขั้วมาช๊อตเพื่อคลายประจุก่อนนะครับ

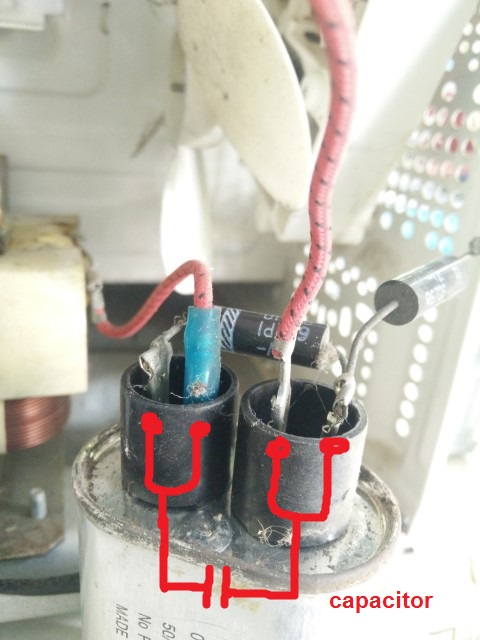

ภาพข้างบน หาไขควงจิ้มระหว่างด้านซ้าย และ ด้านขวาช๊อตหากันเพื่อคายประจุ ก่อนที่จะวัดว่า c นั้นช๊อต หรือว่า เสีย หรือว่าลงกราวน์ นะครับ ส่วนขั้นตอนการวัด ก็ตามไปดูครับ ระวังด้วยนะครับตัวนี้เก็บประจุไฟฟ้า อย่าสัมผัสขั้ว โดยที่ไม่ระวังนะครับ อันตรายครับ  ผมเคยโดน c ช๊อตมาแล้วนะครับ แต่เป็นตัวเล็กๆ ในแผงวงจร ทีวี เอานิ้วผมไหม้เลยทีเดียวนะครับ อันนั้นตัวเล็กนิดเดียวนะครับ ส่วนตัวนี้ตัวใหญ่ขนาดนี้ ก็ไม่ต้องพูดถึงว่า หากโดนเข้าไปจะเป็นยังงัย คงไม่ต้องคิดนะครับ

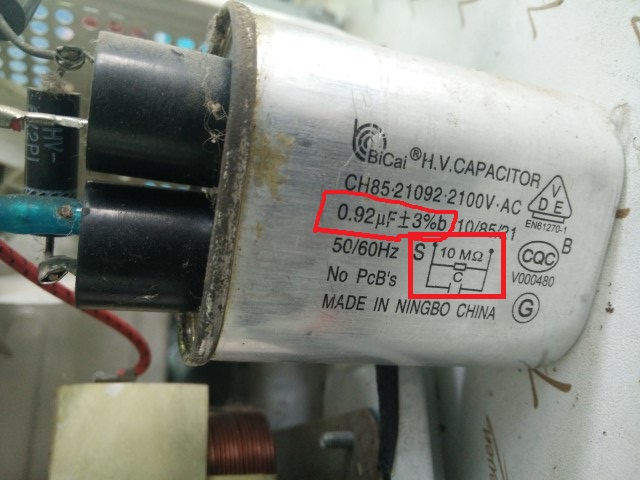

c ตัวนี้ มีค่าความจุ 0.92 ไมโครฟารัด และมีค่าความต้านทานประมาณ 10 เมกะโอร์ม

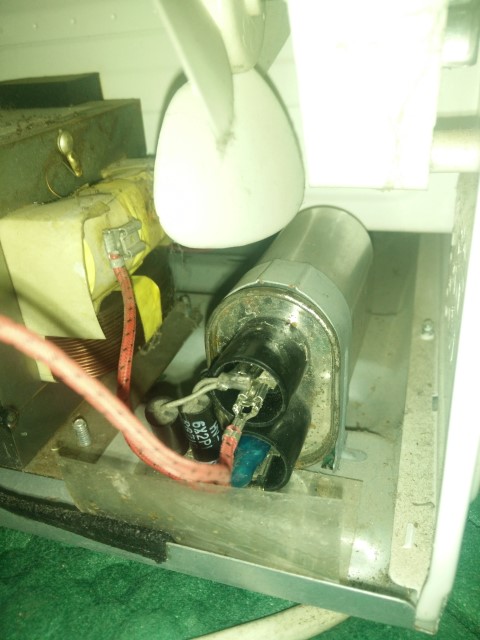

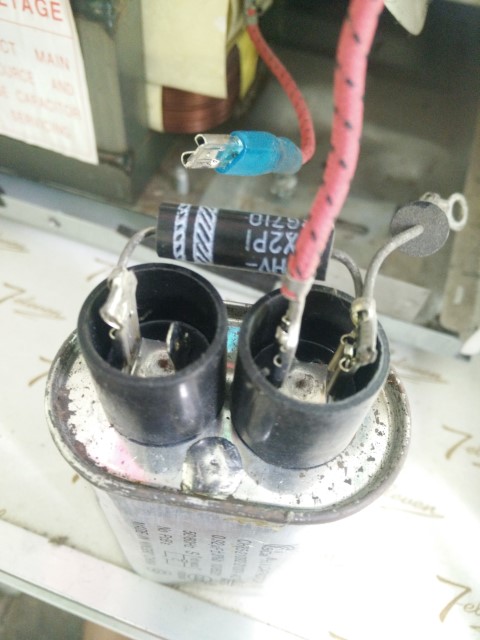

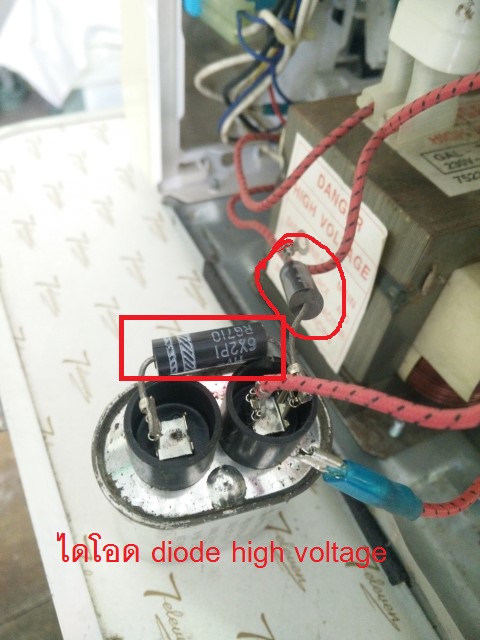

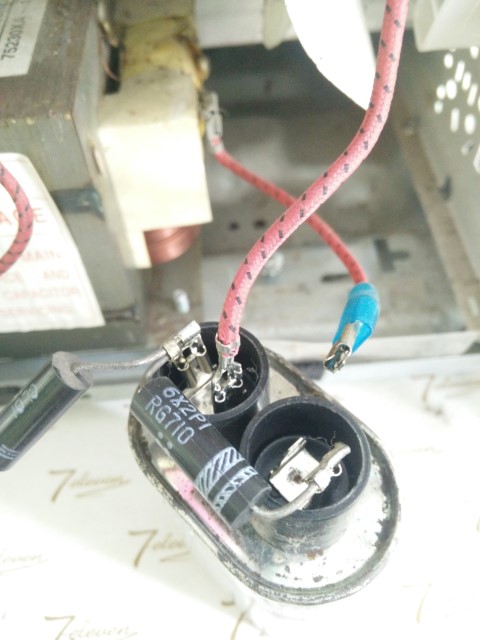

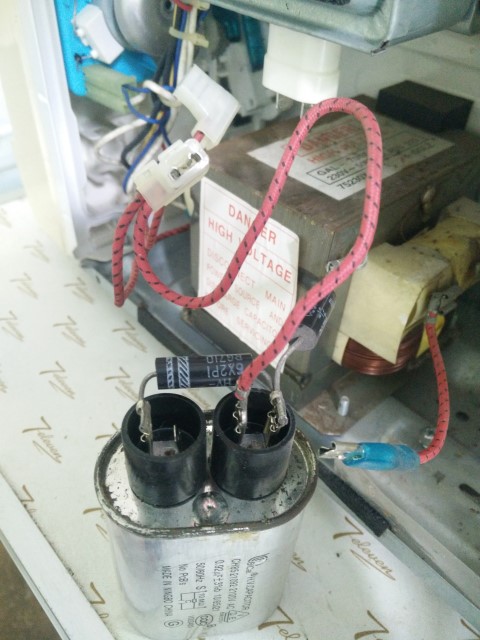

ภาพด้านบน ไดโอด ค่อม capa  ระหว่างขั้ว และ ไดโอดต่อลงกราวด์อีกปลายครับ
ส่วนสายสีแดง ต่อเข้ม แมคนิตรอน อีกปลายต่อเข้ากับตัวหม้อแปลงไฟ



มาดูภาพหลายๆ มุมกันครับ














มาเริ่มวัด กันเลยนะครับ ตอนนี้ปัญหาที่เจอคือ

1. ฟิวส์ขาด
และกำลังหาว่า c หรือ ไดโอด หรือ แมคนิตรอน ที่เสียไฟลงกราวน์ ถึงทำให้ ฟิวส์ขาดครับ


การวัด c capacitor microwave

เอาภาพไปประกอบก่อนแล้วกันนะครับ น่าจะอธิบายได้ง่ายกว่าเขียน




ภาพด้านบน

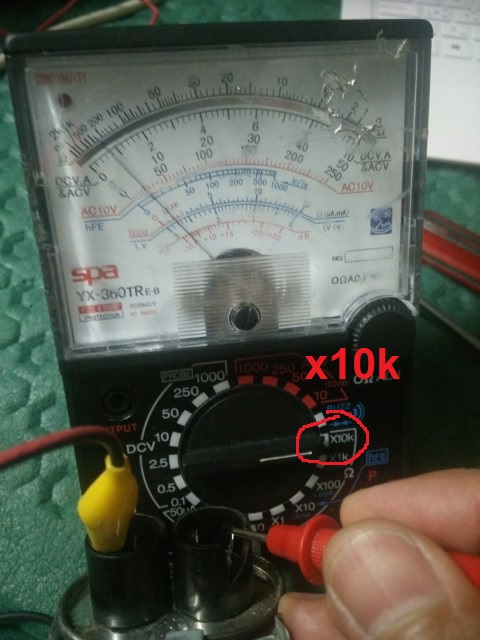

 ตั้งมิเตอร์ที่ x10k วัดระหว่างขั้ว เข็มต้องดีดขึ้น แล้วลงช้าๆ สลับขั้ววัด ต้องดีดขึ้นและลงช้าๆ จากภาพกำลังลดลงหลังจากดีดขึ้นครับ




ภาพด้านบน

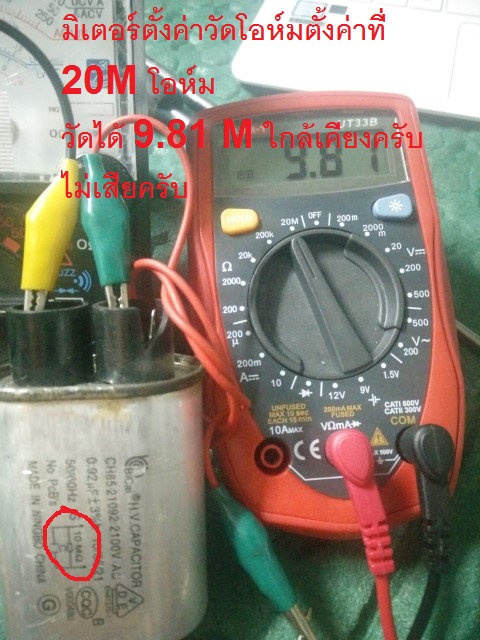

วัดโดยใช้ มิเตอร์ดิจิตอล ตั้งย่านวัดโอห์มที่ 20M เพราะว่า c ที่วัดมีค่า 10M โอห์ม วัดได้ 9.81 ดูแล้วไม่เสียครับ เพราะว่าวัดทั้ง มิเตอร์เข็ม ดีดขึ้น และ ลงอย่างช้าๆ และค่าที่ได้ ใกล้เคียงกับที่เขียนไว้ข้างๆ c ค่าใกล้เคียง ซึ่งก็น่าจะไม่เสีย

แต่หากดีดขึ้นแล้วค้าง หรือไม่ก็ เข็มไม่ขึ้น ไม่ขยับ ก็อาจจะช๊อต หรือขาดครับ หรือวัดค่าโอห์มแล้วได้ค่าน้อยกว่า มากๆ ก็อาจจะเสื่อมสภาพครับ อันนี้ก็ต้องลองเปลี่ยนกันครับ







ภาพด้านบน

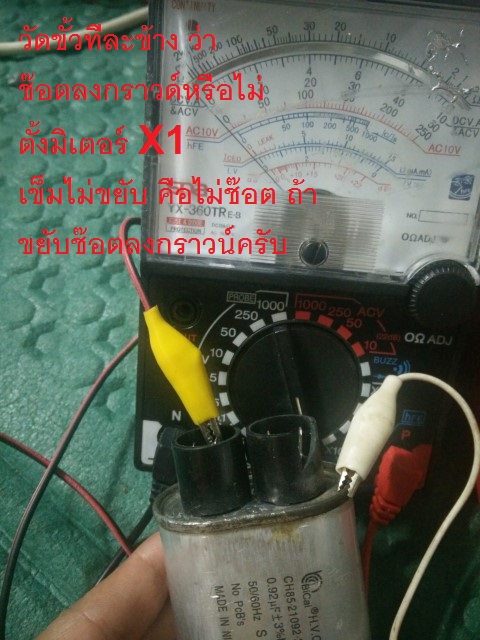

ตั้งมิเตอร์ x1 วัดขั้ว และ ground ว่ามิเตอร์จะขึ้นหรือไม่ ก็ไม่ขยัย ก็หมายความว่า ไม่ช๊อต

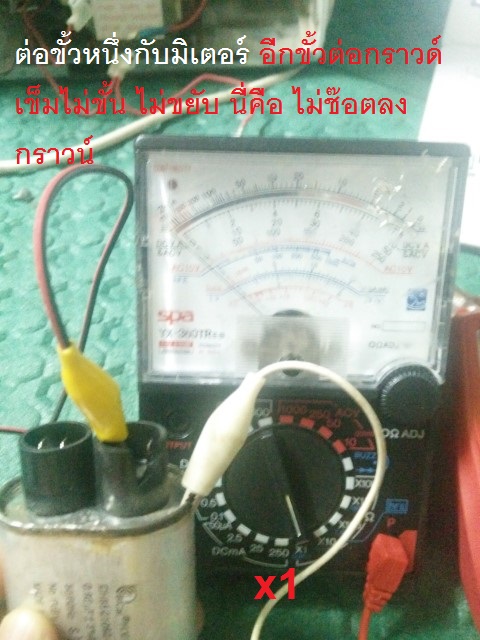

ภาพด้านบน

ตั้งมิเตอร์ x1 สลับขั้ววัดจากมิเตอร์ ลง ground เข็มไม่ขยับ



สรุปในตอนนี้ ผมให้ capacitor ปกติ ไม่เสียครับ

ตัวต่อไป



การวัด ไดโอด diode hight voltage

เอาภาพประกอบก่อนนะครับ

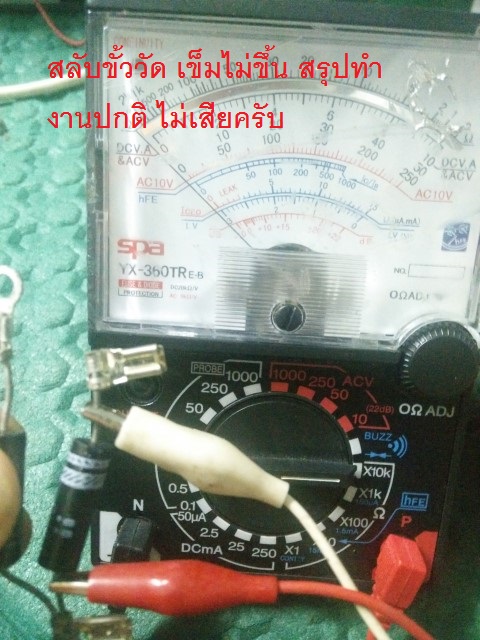

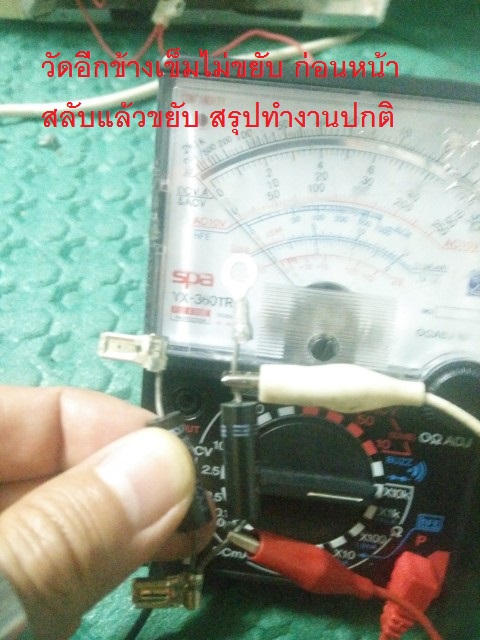

ภาพด้านบนตามที่อธิบาย พอเข้าใจนะครับ

สรุปคือ

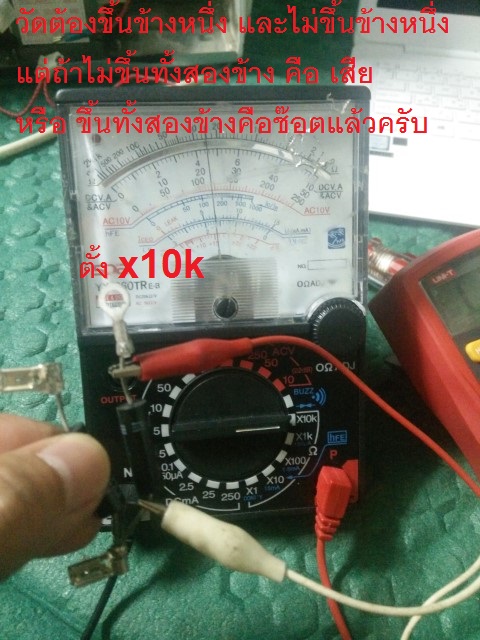

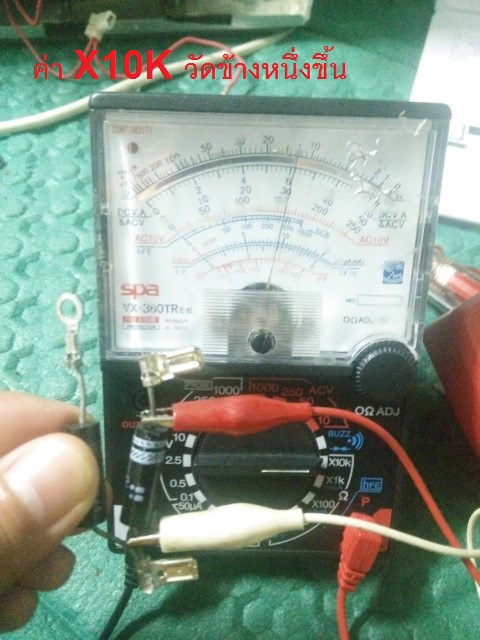

วัด ไอโอด hight volt ตั้งมิเตอร์เข็มที่  x10k แล้ววัดระหว่างขั้ว เข็มต้องดีดขึ้นข้างหนึ่ง และ สลับข้างต้องไม่ดี หรือ เข็มไม่ขึ้น ถือว่า ทำงานปกติ

แต่ถ้าเสีย อาจจะเข็มไม่ขึ้นเลย นั่นคือ ขาด  หรือ ขึ้นทั้งสองข้างคือ ช๊อต ครับ


สุดท้าย เหลือตัวเจ้าปัญหาที่ไม่น่าจะหนีพ้น คือตัว แมคนิตรอน จากสภาพ ดู ใหม่ ยังสวย สภาพดี
ไม่น่าจะเสีย แต่ก็ใช้งานนานมากกว่า 10 ปี แต่ไม่ได้ใช้ทุกวัน นานๆ ถึงจะใช้ สภาพเลยสวย เลยถอดเจ้าตัว แมคนิตรอน มาดู และวัดครับ






ภาพด้านบน

 สรุป capa ไม่เสีย ไฟไม่ลงกราวด์ ค่าที่ได้ก็ไกล้เคียงกับค่าที่เขียนไว้ และ ไดโอดไม่เสีย ไม่ช๊อต ไม่ขาด ก็ประกอบเข้าเหมือนเดิมครับ

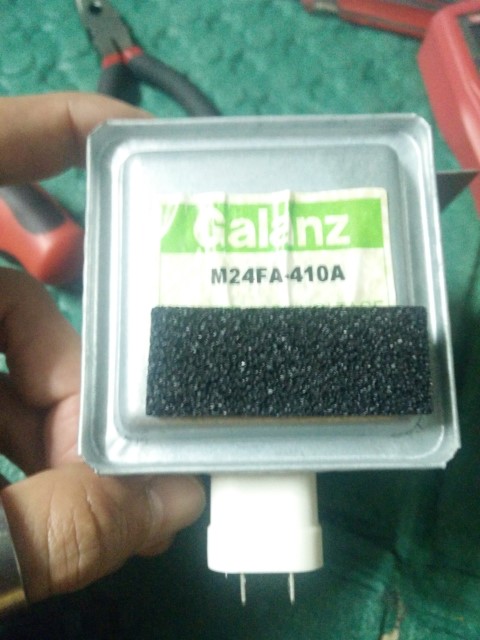

เอาภาพ แมคนิตรอน ไปชมก่อน ส่วนการวัด จะนำเสนอ อีกในคราวต่อไปนะครับ

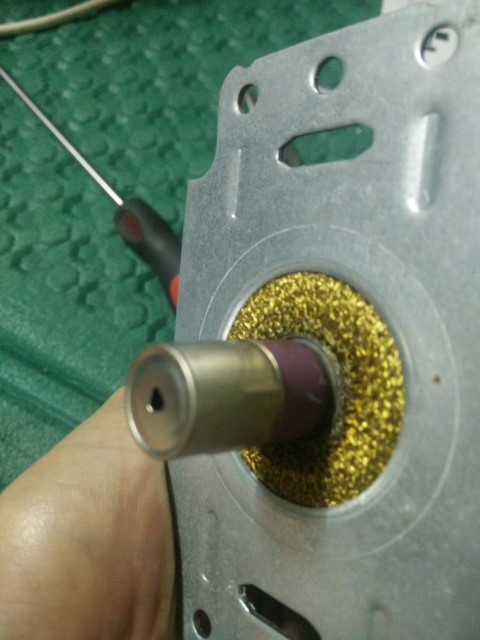

สภาพ หัวยิง ไมโครเวฟ สภาพสวยมากครับ ดูดี ไม่น่าจะเสีย

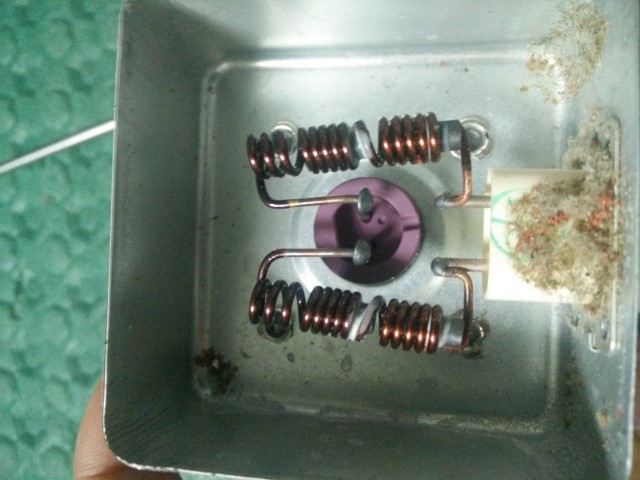

ถอดฝาครอบ ตรวจสอบคร่าว ๆ ว่ามีขาด มีไหม้ มีหลุด หรือไม่ก็ไม่มี

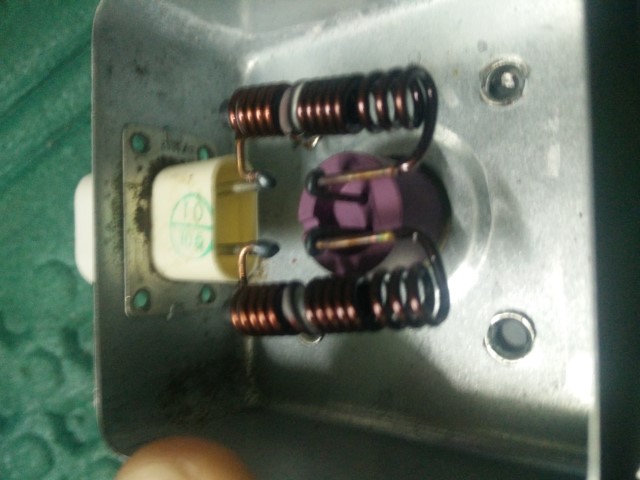

ภาพด้านบน รองรอย ฝั่ง F และ FA ไม่ไหม้ ไม่ดำ สภาพสวยงาม





ภาพบ้านบน ทำความสะอาด วัดค่าซักหน่อย เดี๋ยวผมออกไป ซื้อเจ้าตัวปัญหานี้ก่อนนะครับ เพราะว่า ผมวัดแล้วเสีย ส่วนวัดอย่างไร โดยใช้ มิเตอร์เข็ม และ ดิจิตอลวัด มันต่างกันอย่างไร

เอาไว้เขียน blog สำหรับการวัดค่า แม็กนีตรอน ว่า เสียหรือ ไม่เสีย อันดี กับอันเสีย มันแตกต่างกันอย่างไร จะเอามาเขียนเป็น อีกหัวข้อ blog แล้วกันนะครับ

และหลังจากเปลี่ยนแล้ว ระบบกลับมาทำงานได้หรือไม่ รอติดตามต่อไปครับ


หวังหว่า หัวข้อนี้คงเป็นประโยชน์สำหรับเพื่อนๆ พี่ๆ น้องๆ ไม่มากก็น้อยนะครับ วันนี้คงพอแค่นี้ก่อน
ส่วนพรุ่งนี้ กลับบ้าน พร้อมอะไหล่ แล้วเอาไปวัดเทียบค่า กับตัวเสีย และ ตัวดีๆ มันแตกต่างกันอย่างไร ก็จะได้เห็นภาพกันนะครับ


วันนี้ นอนหลับฝันดีครับ เสาร์ที่ 13 พค 2560 ครับ
