ซ่อมจอทีวี philips 32 นิ้ว model 32PFL3409S/98 ด้วยตัวเอง


วันที่ 19 พค 63 สวัสดีครับ วันนี้ว่าง เพราะว่า ไม่ได้ทำงานช่วง covid-19 ให้ไปเฉพาะเวรของเรา
ช่วงว่างก็ทำบ้านเก็บกวาดบ้าน ทำชั้นเหล็ก ต่อเติมบ้านด้วยตัวเอง ซ่อมรถ เครื่องใช้ไฟฟ้า จิปาถะ ช่วงหยุดอยู่บ้านนี้ดีจริงๆ

เข้าเรื่อง..

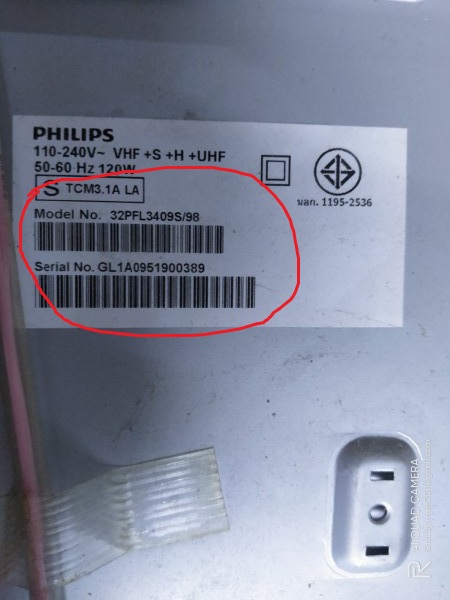

หลานชายมี tv philips model 32PFL3409S/98

ออกตัวก่อนนะครับ ผมไม่ใช่ช่างมืออาชีพ แต่พอจะวัดวงจร หรือ ตรวจสอบอุปกรณ์ หรือชิ้นอุปกรณ์ที่มันเสีย หรือ ดีได้ ไม่ถึงจะไล่วงจรแบบละเอียดเหมือนช่างมืออาชีพ

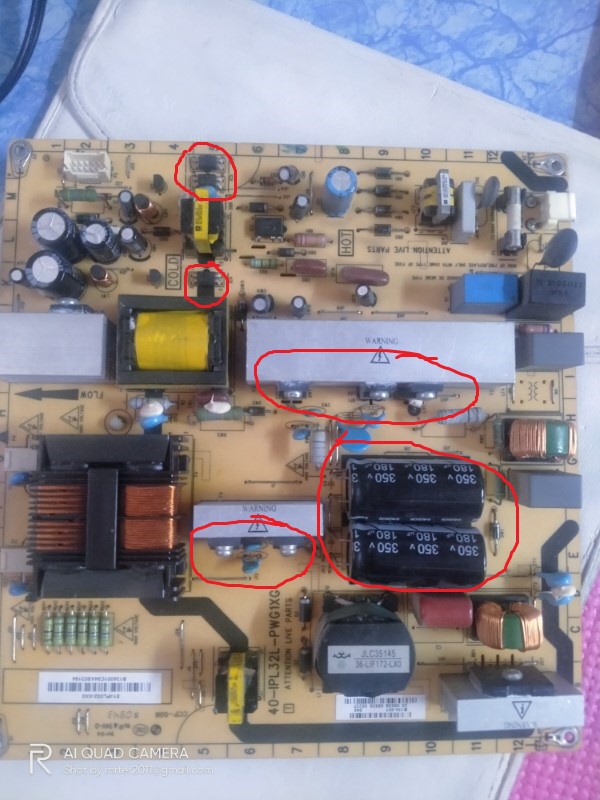

วิธีเปิดฝาหลังคงไม่ได้ถ่ายไว้นะครับ เปิดฝาหลังเสร็จ ก็จะพบกับ board power ผมขอเรียกว่า บอร์ดสำหรับป้อนไฟสู่ อีก board ที่สำหรับแสดงผลแล้วกันนะครับ




ขั้ว + จะอยู่ฝั่งที่เป็นรอยบาก ที่หัวไดโอด อย่าใส่ผิดนะครับ

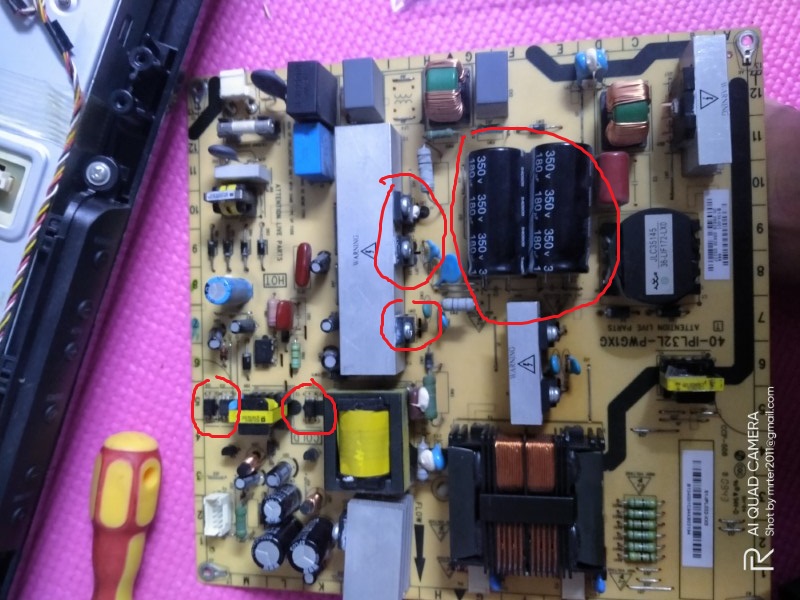

จากประสบการณ์ที่ผ่านมา ผมก็จะวัดเฉพาะจุดที่มันเสียบ่อยๆ พวก board พวกนี้ส่วนมากก็ไม่มีอะไรเสียมากหรอกครับ ก็พวก ic 3 ขา และ oppo

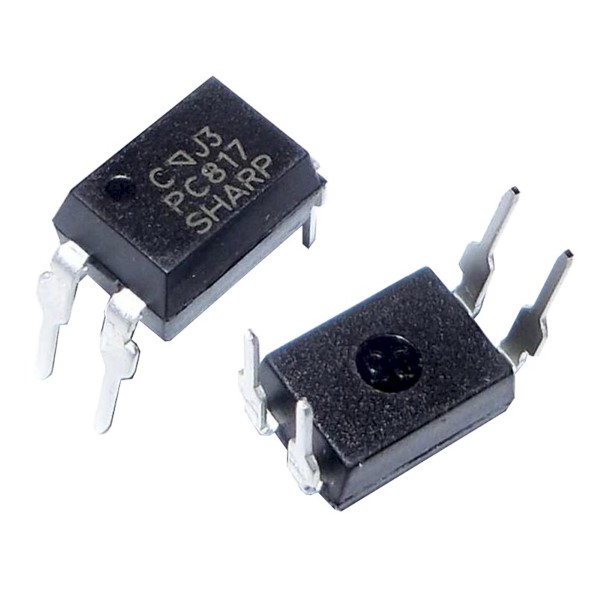

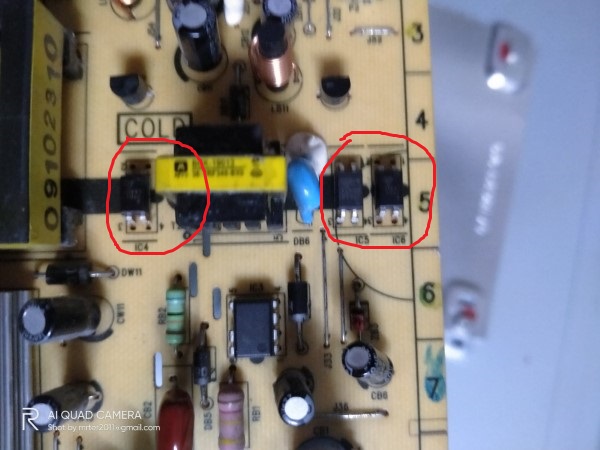

ภาพบนเป็น ไอซีออปโต้ สั้นๆ ง่าย ผมจำเป็นต้อง ถอดออกจาก board มาวัดทีละตัว เพราะว่าวันในวงจร มันเพี้ยนๆ ก็เลยเปลี่ยนทั้ง 3 ตัว




ส่วน ic 3 ขา ผมก็ต้องถอดออกมาวัด เกือบทุกตัว ปรากฎว่าไม่เสียซักตัว ส่วน capa ตัวใหญ่ๆ 2 ตัวก็ไม่เสีย




ภาพบน คือ ไอซีออปโต้ เปลี่ยนเสร็จ ก็ไม่สามารถเปิดได้ จะขึ้นไฟ standby สีแดง ผมก็วัดไฟออก 24 v , 5 v ก็ไม่ออก ไฟสวิงไปมา

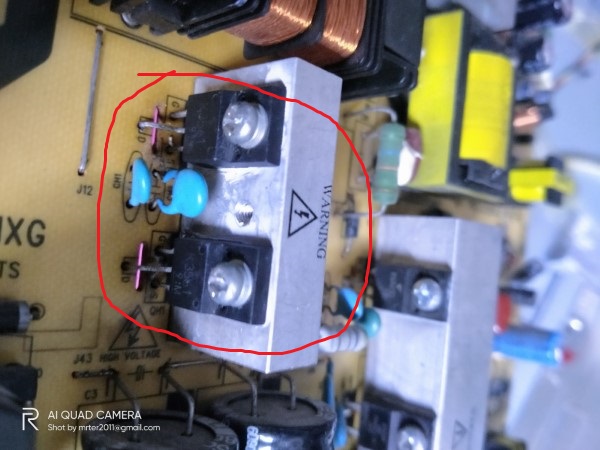

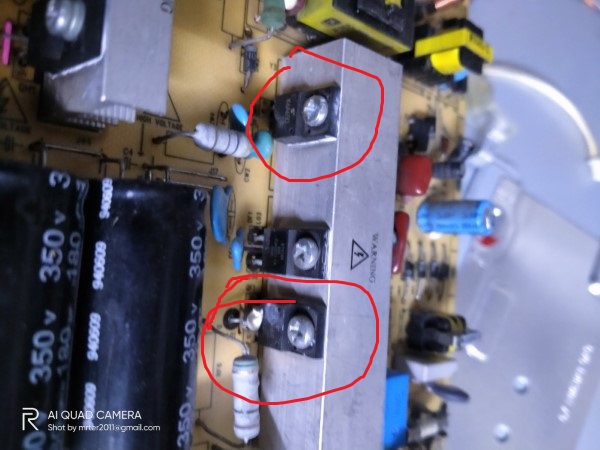

ภาพบน ic ขา 3 ขา ภาพบน ถอดออกจาก board มาวัดก็ไม่เสีย



ภาพบน ic 3 ขา ถอดมาวัดก็ไม่เสีย

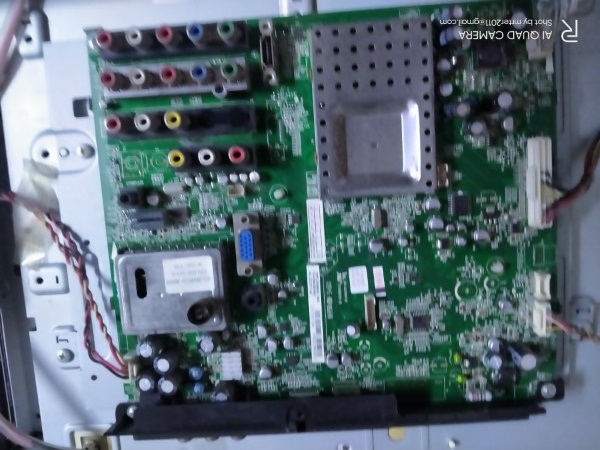

board ภาคขยายไม่ได้ซ่อมอะไรครับ เพราะว่าปกติดี ก่อนเปิดไม่ติด

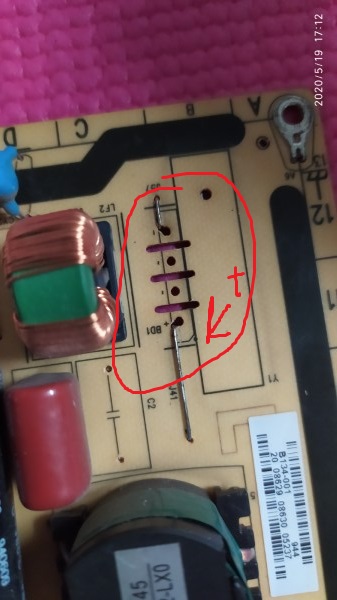

ตำแหน่ง ไดโอดบริด 4 ขา

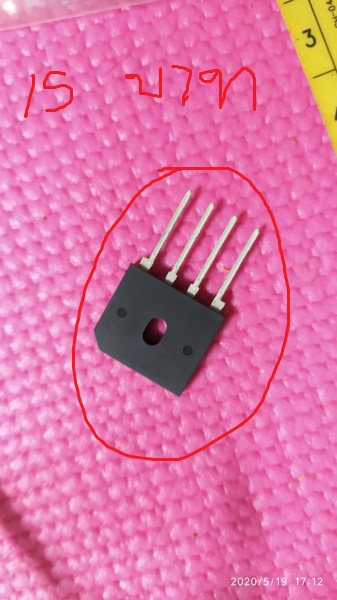

เปลี่ยน ไดโอดบริด ตัวนี้ ก็สามารถใช้งานได้ ถามว่า จริงๆ แล้ว วัดตัวเดิมไม่เสียนะครับ แต่ไฟที่ส่งออกมา สวิงไปมา เลยเปลี่ยนตัว ไดโอดบริดตัวนี้ เลย ราคาไม่แพงครับ 15 บาท (ขั้ว + จะอยู่ขาตรงกับ บากนะครับ ตอนใส่อย่าใส่ผิดหละครับ)
และ opto จำนวน 3 ตัว ตัวละ 10 บาท รวมซ่อมทั้งหมด ก็ 45 บาท สำหรับอะไหล่ ไม่รวมค่าน้ำมันรถนะครับ 55

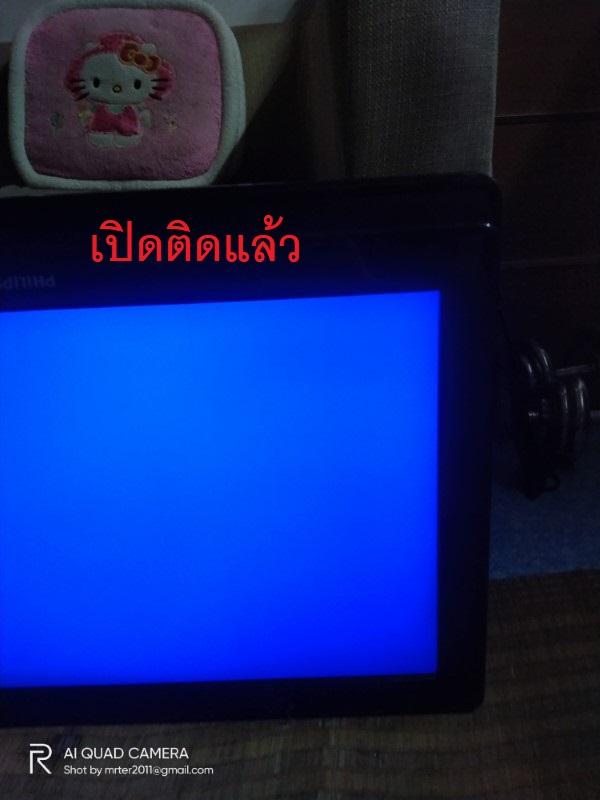

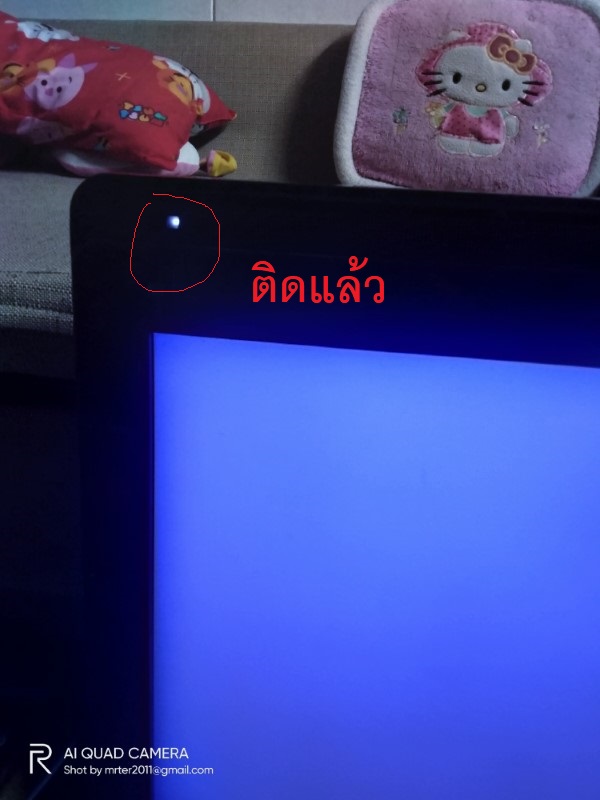

ภาพบน หลังจากเปลีย่น opto และ ไดโอดบริด 4 ขา ก็สามารถเปิดติด พร้อมที่จะรับสัญญานจากกล่องทีวี ได้แล้วครับ

หวังว่าคงเป็นประโยชน์ไม่มากก็น้อยสำหรับ ใครที่เจอปัญหาแบบผมนะครับ


เพิ่มเติม
วันที่ 1  มิถุนา 2563 หลังจากหลานเอาไปใช้งานได้ เปิดติด ใช้งานได้ 1 คืน ปรากฎว่า ไม่สามารถเปิดติดได้ มาตรวจสอบ ผมได้ทำการเปลี่ยน ic1
ตามภาพ จริงๆ ก็อยู่บน  board นั่นหละครับ

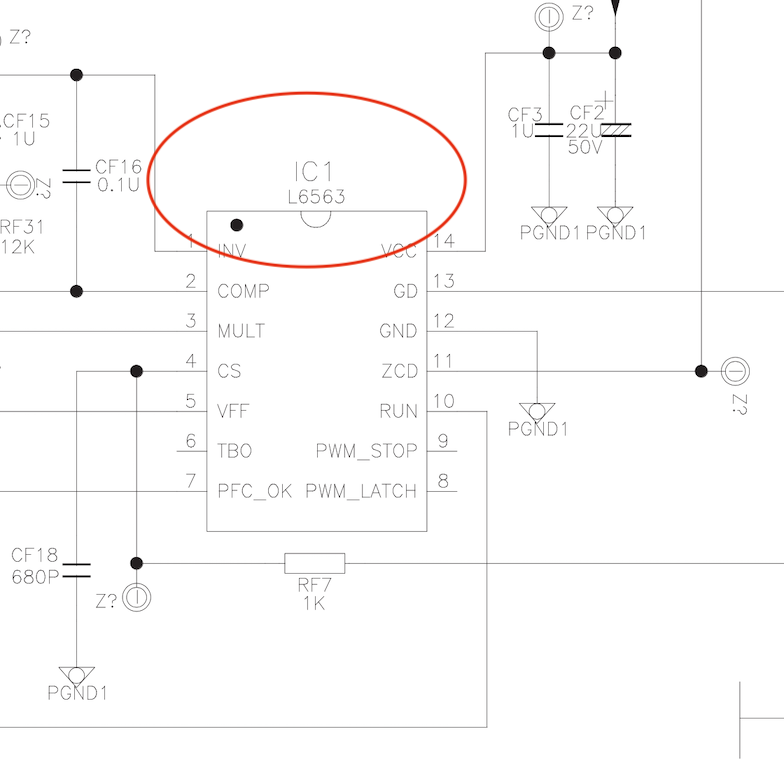

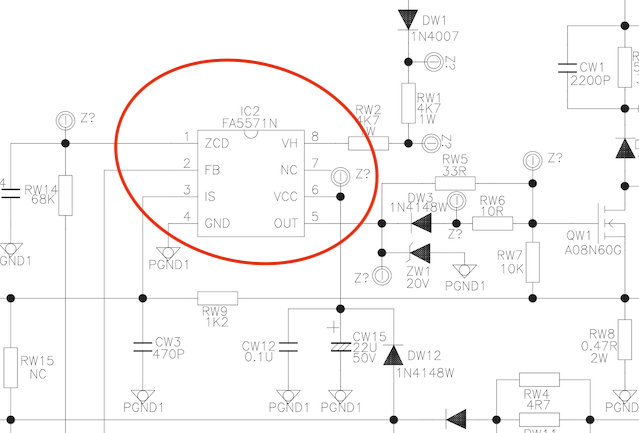

ภาพบน เป็น diagram board philips ic1 เบอร์ L6563
https://www.electronica-pt.com/esquema/lcd/40-ipl32l-pwg1xg-china-psu-37379/

ไล่จากวงจร หลังจากเปลี่ยน ic3 ไฟ standby 3.3 volt มาแล้วครับ แต่ บังคับเปิด โดยเอา r ค่อม ระหว่าง 3.3 volt กับ power_on ก็ปรากฎว่าไฟ 24 volt ก็มา หลังจากเอาไปใส่ tv ปรากฎว่า สัญญาณหน้าจอ
มาบ้าง ไม่มาบ้าง จำเป็นต้องเปลี่ยน ic1 และ ic2 และ ic3 ซึ่งใน board มันโดนลบเบอร์ ic ออก ผมเลยจำเป็นต้องหาข้อมูลเพื่อจะซื้อ ic เบอร์ที่ต้องการ





จากภาพคือ ic control สำหรับ pwm section และ pfc section อย่างไรตอนนี้ ขอออกไปซื้อ ic ว่าจะมีขายหรือไม่นะครับ แต่ ic10 , ic11 ผมได้เปลี่ยนแล้ว





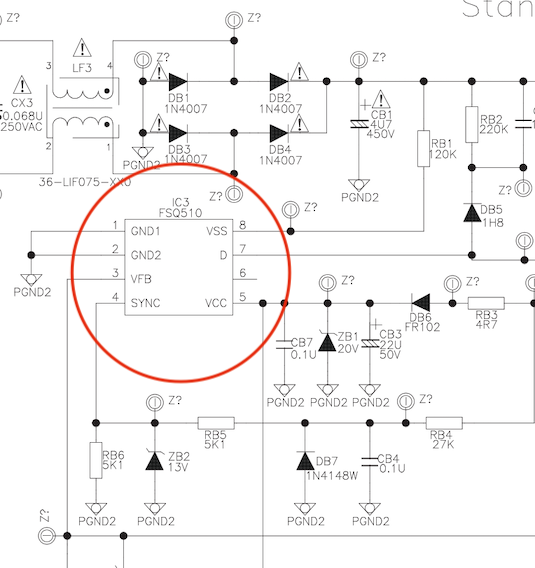

ภาพบน ic เบอร์ FSQ510  ราคา 10 บาท

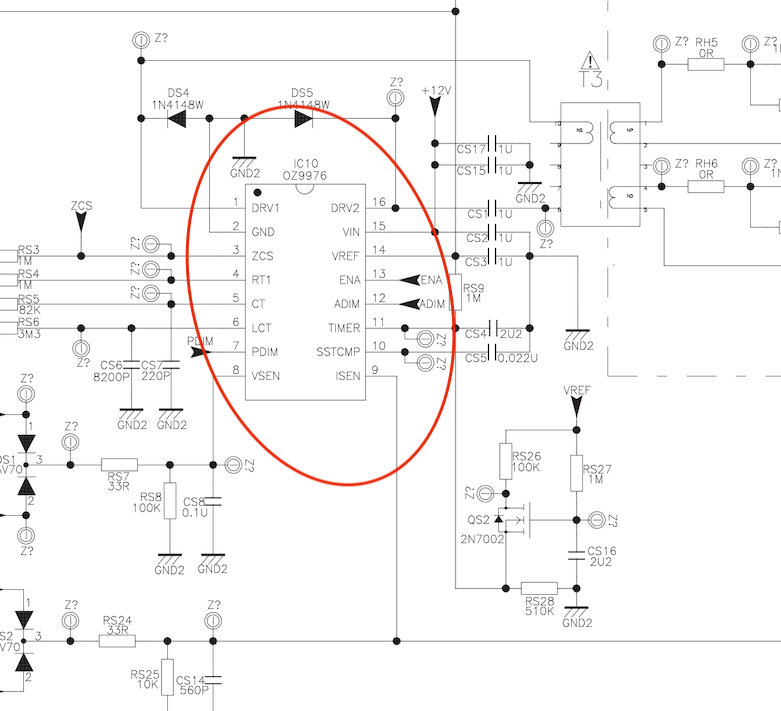

ภาพบน ic OZ9976 ราคาประมาณ 45 บาท ไม่เกินนี้ ก็ดำเนินการเปลี่ยนแล้ว
วันนี้พอแค่นี้ก่อนนะครับ เอาไว้ได้ ic1,ic2 มาเปลี่ยนแล้วจะมา update ครับ
