แก้เครื่องซักผ้า Toshiba aw-1190st ขึ้น Error E1

วัน 3 กค 65 เมื่อ 3 ปีก่อน ตัวนี้ ก็เคยเกิด error e2-3 ตั้งแต่แก้นั้นมาก็ไม่เคยมีปัญหา จนมาวันศุกร์ ปัญหา แจ้ง error e1 ช่วงที่จะปั่นแห้ง ระบบก็ไม่ปั่นแห้งซักที แล้วก็ขึ้น error e1

ต้องบอกก่อนว่า เครื่องซักผ้ารุ่นนี้ ผมใช้งานมากกว่า 10 ปีแล้วครับ ใช้งานทนทาน แต่นานๆ มีปัญหาก็สามารถที่จะซ่อมได้ เพราะว่ามีข้อมูลเยอะ และจาก internet แต่ของผมส่วนมากปัญหาที่เกิดขึ้น จะไม่ค่อยมีใครเป็น และเขียนไว้
ผมเลยเอามาเขียนไว้ เผื่อใครๆ เข้ามาเจอปัญหาเดียวกันจะได้แก้ปัญหาได้ ไม่ต้องไปหาช่าง ช่างดี ช่างไม่ดี ก็มี แต่ผมซ่อมเองดีกว่า เพราะว่าระบบมันไม่ได้ยากอะไรมากมาย น๊อตไม่กี่ตัวก็ถอด เปลี่ยนอะไหล่ได้แล้วครับ


ปัญหา
- ระบบไม่ปั่นแห้ง ขึ้น error e1

ระบบที่ใช้งานได้
- ซักผ้า ได้ปกติ
- เดรนน้ำทิ้ง ได้ปกติ

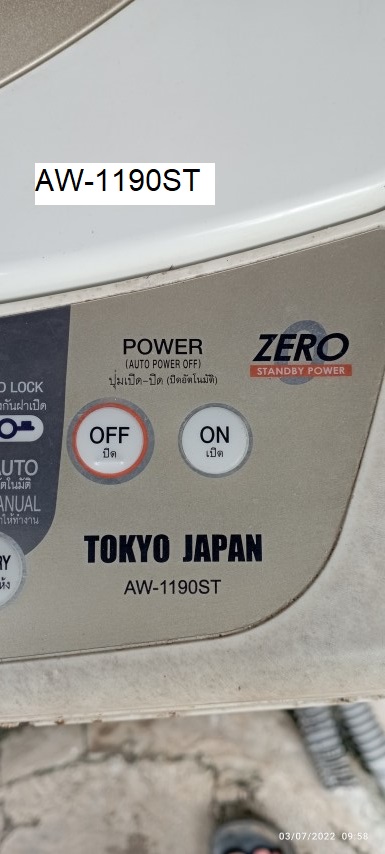

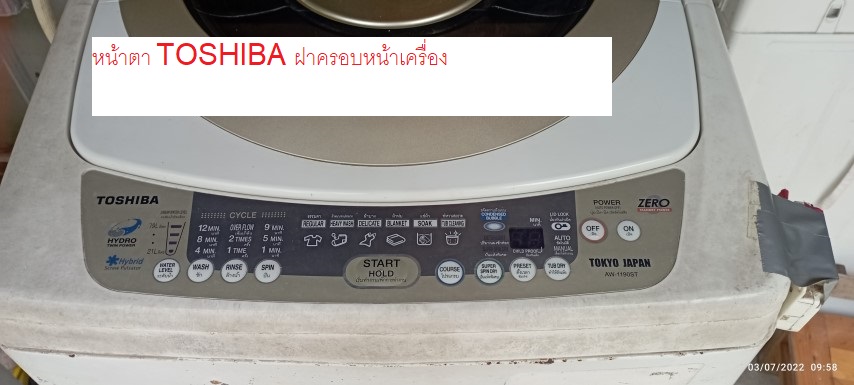

toshiba aw-1190ST




หน้าตา แบบข้างบน


ก่อนอื่น reset กล่องก่อนเลย
wash + spin + course ค้าง แล้วก็ กด power on จะได้ยินเสียง ปี๊บๆ ก็เป็นอันเรียบร้อย  หลังจาก reset ผมก็เลยทดสอบกด spin ปั่นแห้ง ปรากฎว่า ยัง error e1 ขึ้นเหมือนเดิม
เลยหาข้อมูล บางคนอาจจะเกิดจาก เฟืองหัก สปริงหัก แต่ของผมนั้น เฟืองไม่หัก สปริงไม่หัก ระบบ ซักผ้า ปกติ ระบบเดรนน้ำปกติ  แต่ไม่ปั่นแห้ง






จับนอน เปิดฝาด้านข้าง และ ก้น ตูดซักผ้า สนิมกินเยอะพอสมควร เพราะว่าแม่บ้าน เอาฝ้าพลสาสติก ครอบตัวเครื่อง แนะนำว่า อย่าเอาผ้ายางคลุม หรือครอบตัวเครื่องไม่งั้น สนิมกินแน่นอนครับ




ก่อนถอด ถ่ายภาพไว้ครับ จะได้ ใส่เหมือนเดิม

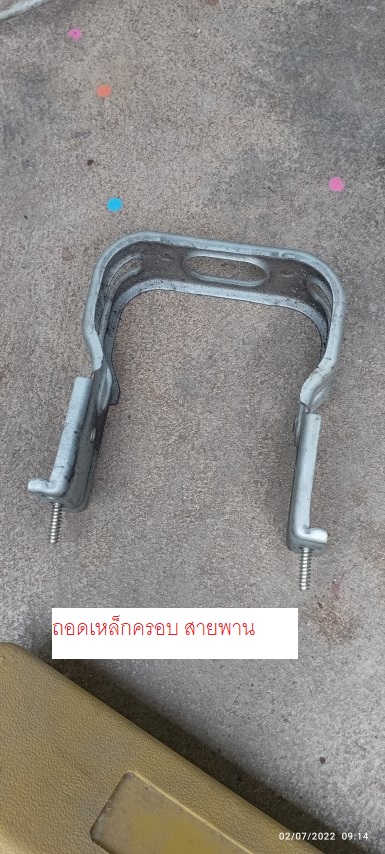

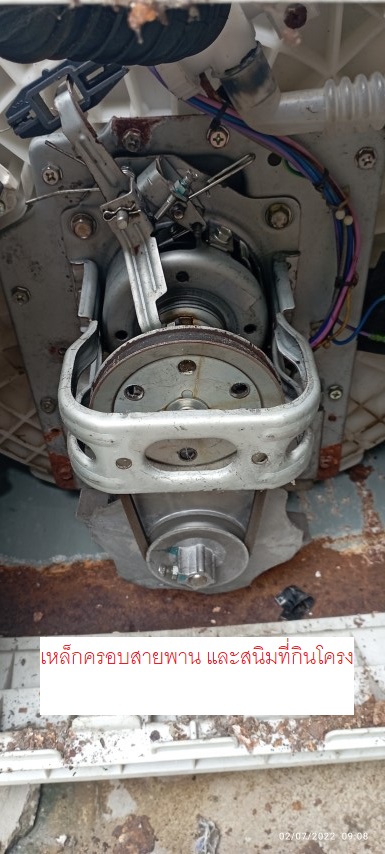

ภาพบน ชุดครอบ จานสายพาน

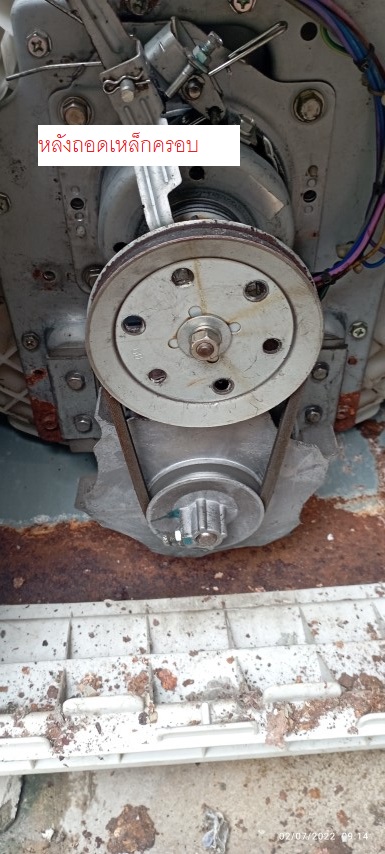

ภาพบน เตรียมถอดจานสายพาน มีหัวบล็อกเบอร์  8-10-12 - 13 เตรียมไว้ครับ

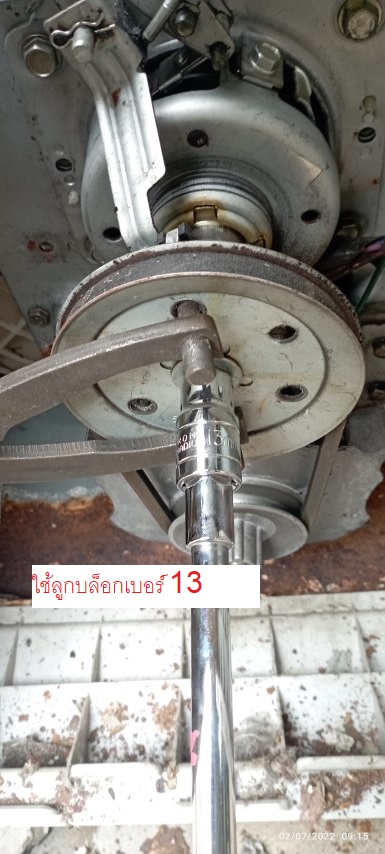

ภาพบน ผมใช้ตัวจับจานครัช แล้วใช้ลูกบล็อก เบอร์ 13 ขันทวนเข็ม ออกเลยครับ

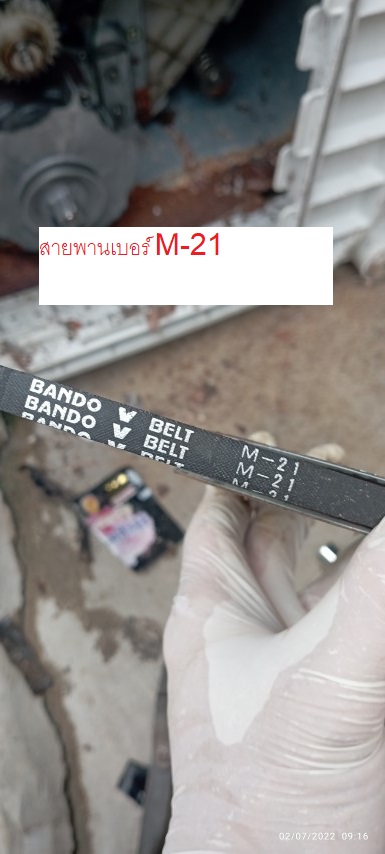

สายพาน เบอร์ m-21

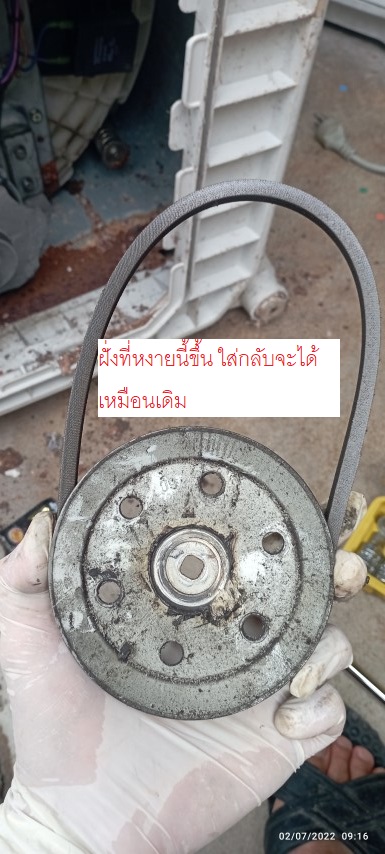

ภาพบน ฝั่งนี้จะเป็นผั่งที่หงานขึ้น

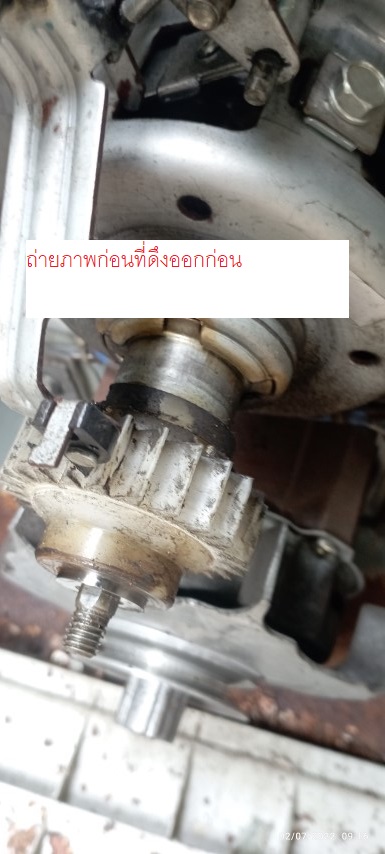

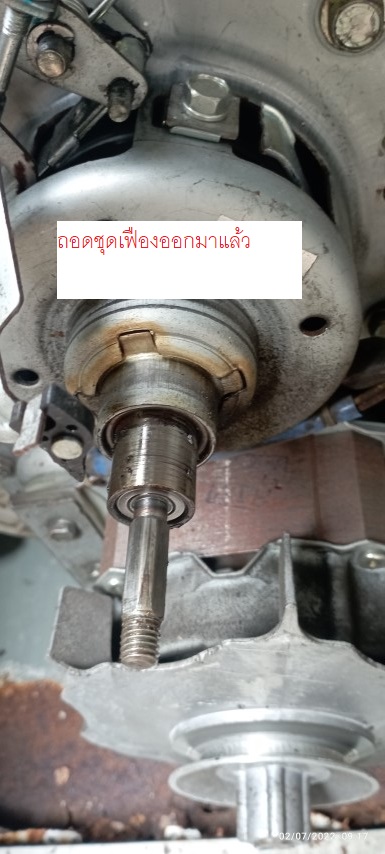

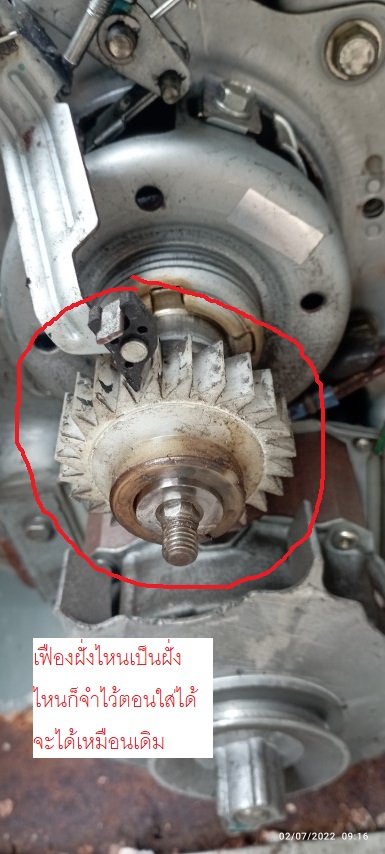

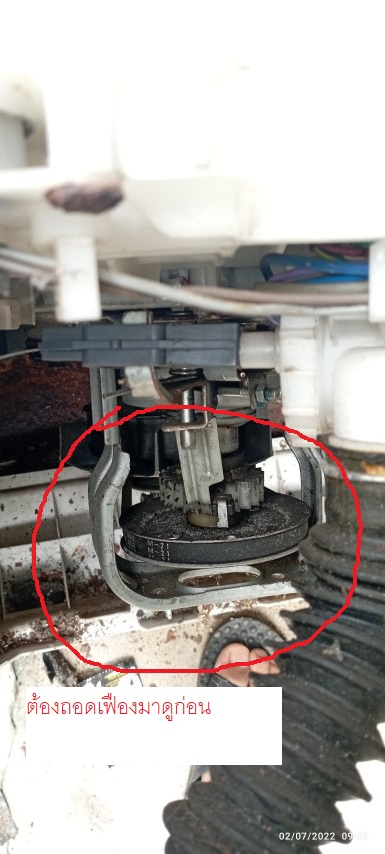

ภาพบน ระบบเฟือง ก่อนจะถอดออกมา ก็ให้ถ่ายไว้ก่อน เพราะว่าตอนใส่กลับจะได้เหมือนเดิม






ภาพบน ถ่ายหลายๆ มุม จะได้ง่ายว่า ตอนใส่เข้าไปนั้นถูกต้องเหมือนเดิม

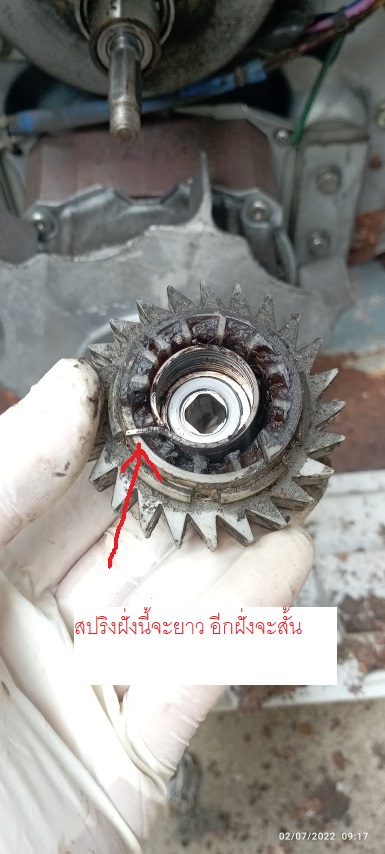

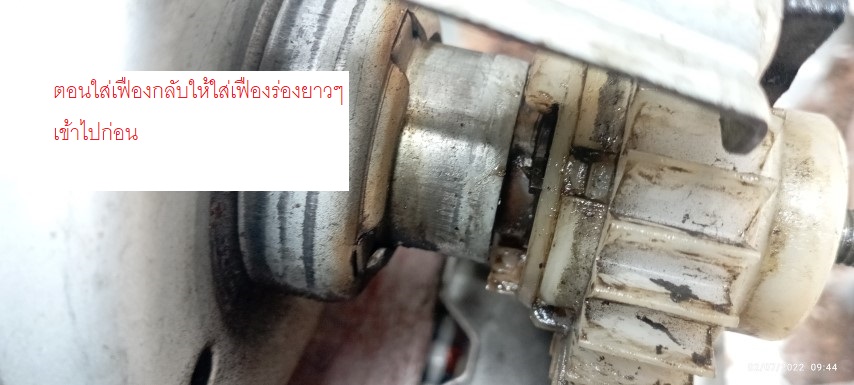

ภาพบน จะสังเกต ได้ว่า แกนสปริงยาว อยู่ในร่อง สามารถสวิงไปมา ตามร่องของมันอยู่ ตอนใส่กลับก็ให้ร่องยาวอยู่ร่องนี้นะครับ




ตอนใส่หรือตอนถอดกลับ อาจจะต้อง ง้างปริง เพื่อให้บูชเหล็กเข้าไปในสปริง ง่ายๆ

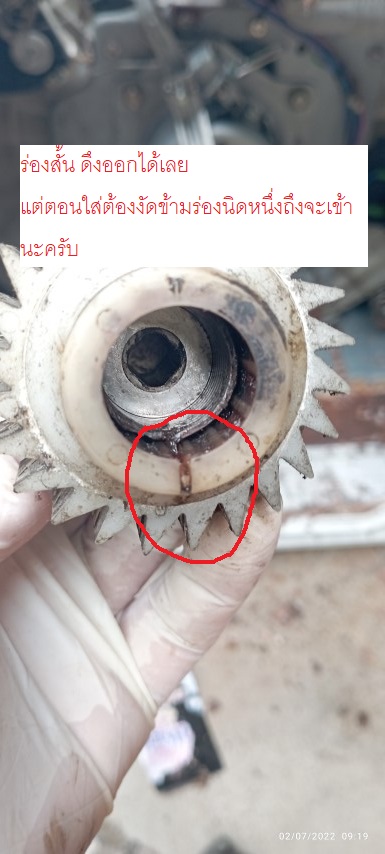

ภาพบน สปริง จะมีเขี้ยวเล็กๆ อยู่อีกฝั่ง โดยจะมีร่องเล็กๆ ตอนใส่ต้อง งัดสปริง สูงกว่าร่อง แล้วถึงจะใส่กลับคืนได้นะครับ  ต้องใช้ ไขควงแบน งัดขึ้นเล็กน้อย แล้วถึงจะใส่ประกอบกลับเหมือนเดิมได้นะครับ






ภาพบน ก่อนเอาสปริงออกมาตรวจสอบ สปริงจะรัดแกนเหล็กอยู่ ก็ให้ ง้าง สปริงเล็กน้อย ลูกเหล็ก หรือบูชเหล็กแหลมก็จะออกมาได้ ง่ายๆ

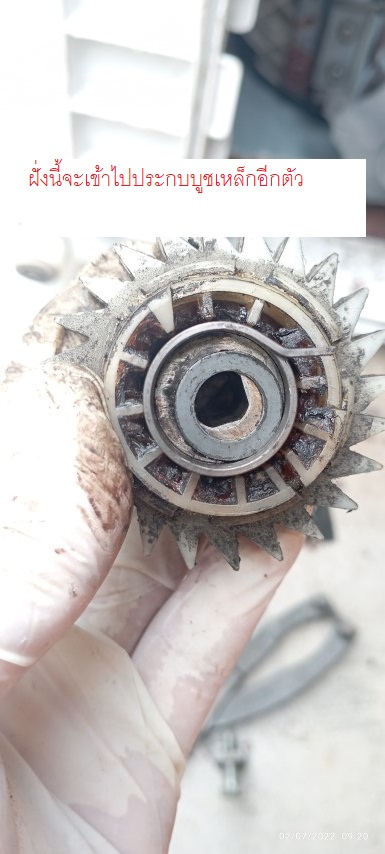

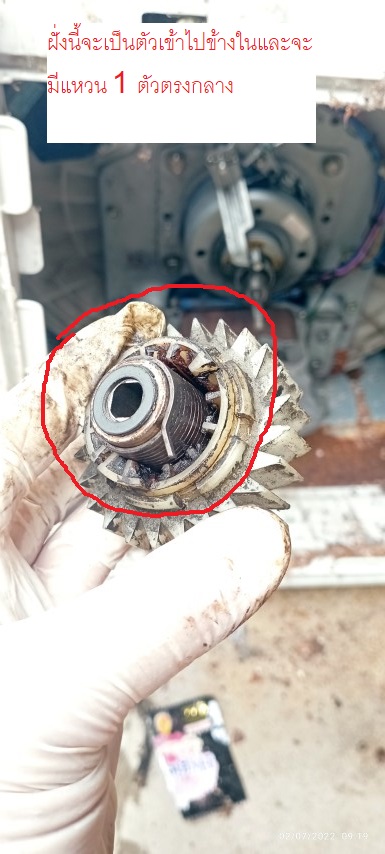

ฝั่งแหวนจะเป็นฝั่งที่ประกอบ บูชอีกตัว อย่าลืมใส่กลับ ตอนประกอบ

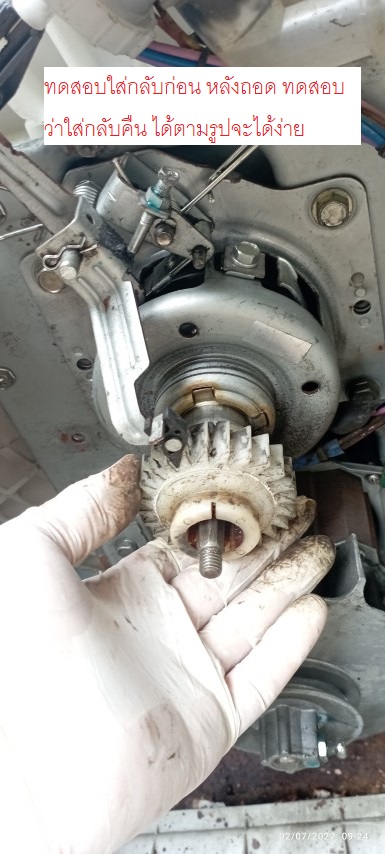

ทดสอบ ใส่กลับก่อนที่จะทำความสะอาด จะได้รู้ว่า ใส่กลับแล้วไม่ติดปัญหาอะไร ต้อง ง้าง แกนสปริงเล็กน้อย ถึงจะประกอบได้ เพราะว่า มีแกนเหล็กต้องเข้าไปในสปริง ตามลำดับ





หลังจากถอด ออกมาเช็ก สปริงไม่ขาด  ก็ทำความสะอาด และใส่ จาระบี ขาว หรือ จาระบี จะได้ง่าย ตอนประกอบ และหล่อลื่่น ตอนระบบมอเตอร์ ทำงาน

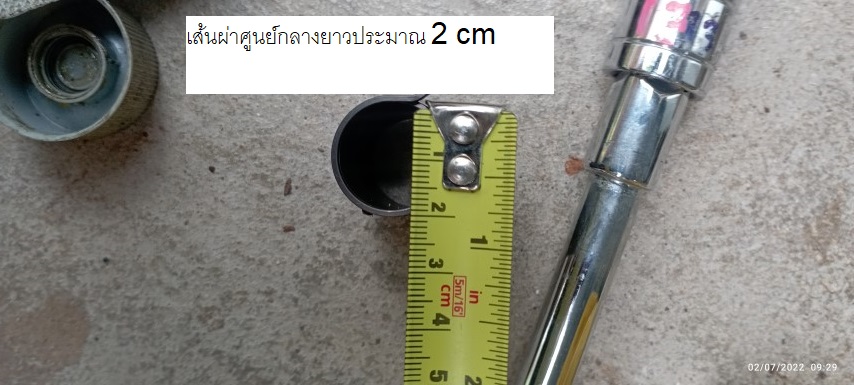

ภาพบน ความกว้างของ แกน สปริง ประมาร 2 cm





หลังจากนั้นก็ใส่ จาระบี และประกอบกลับ

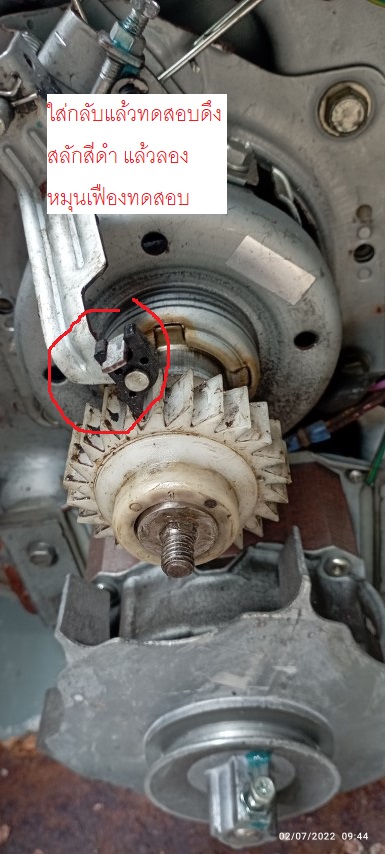

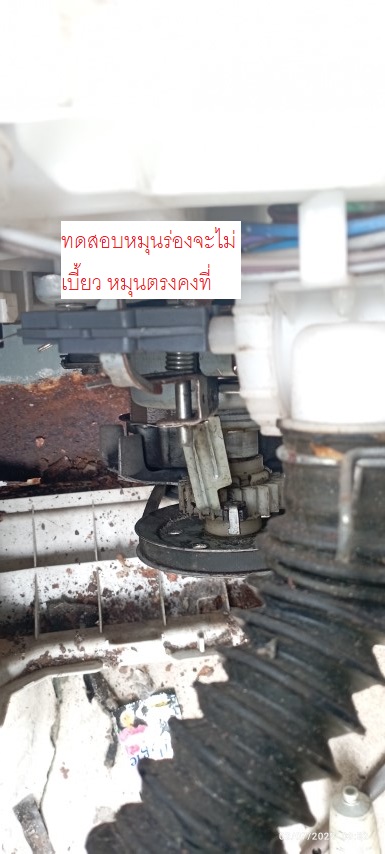

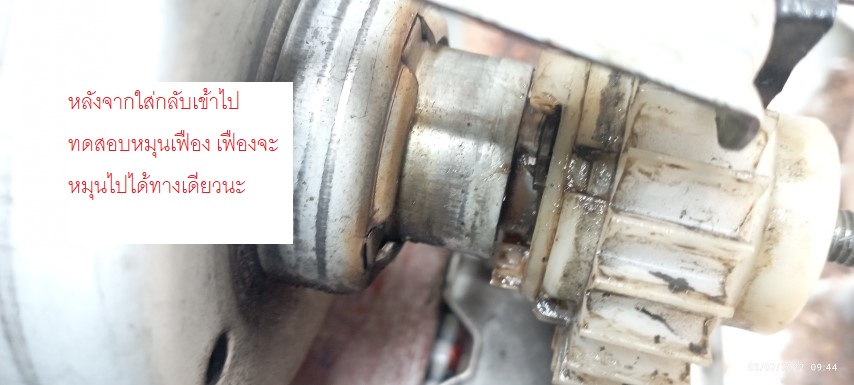

ภาพบน ทดสอบจับหมุน ของเฟือง ว่าสามารถทำงานได้ปกติหรือไม่ เฟืองจะหมุนไปทางเดียวเท่านั้นนะครับ แต่ถ้า หมุนได้รอบ ซ้าย ไปขวา ขวาไปซ้ายได้ คือเฟืองพังแล้วครับ ต้องซื้อชุดเฟืองใหม่นะครับ แต่
ของผม เฟืองทำงานปกติดีครับ




ทดสอบจับ ตัวจับร่อง แหลมๆ นั้น ง้างขึ้น แล้วทดสอบหมุนมอเตอร์ ดูครับ ว่าหมุนปกติ ดีหรือไม่ ทดสอบแล้ว จานปั่นภายในหมุนปกติ

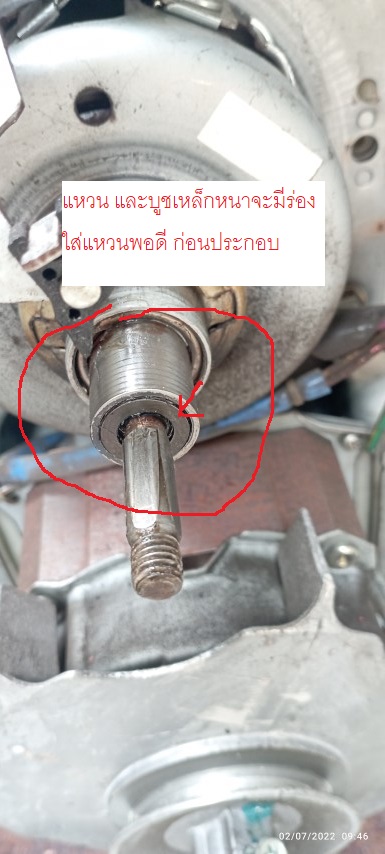

ตอนประกอบ ใส่แหวนในร่องก่อนนะครับ

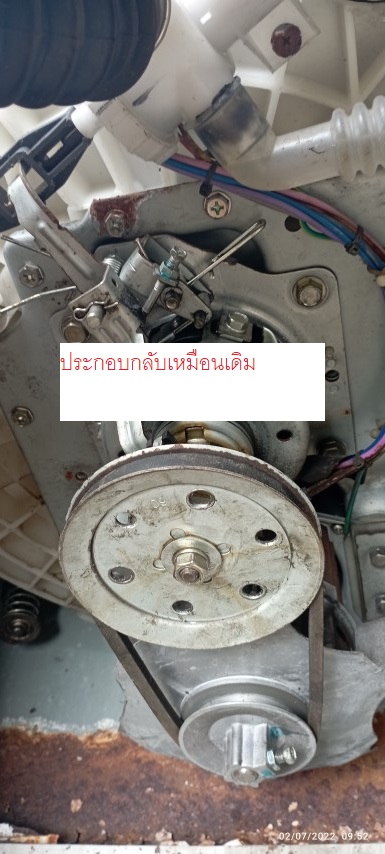

ประกอบกลับ เหมือนเดิม ใส่แหวน แหวนสปริง และ น๊อต ขึ้นให้แน่นเหมือนเดิม





ทดสอบหมุน ด้วยมือก่อน แล้วเสียบปลั๊ก ไฟ ทดสอบ

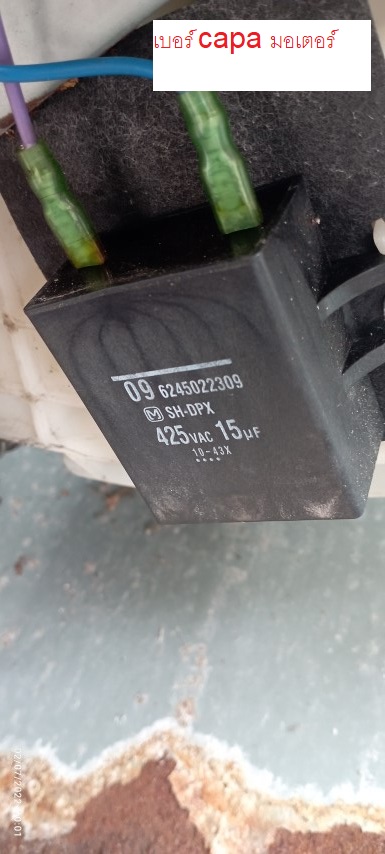

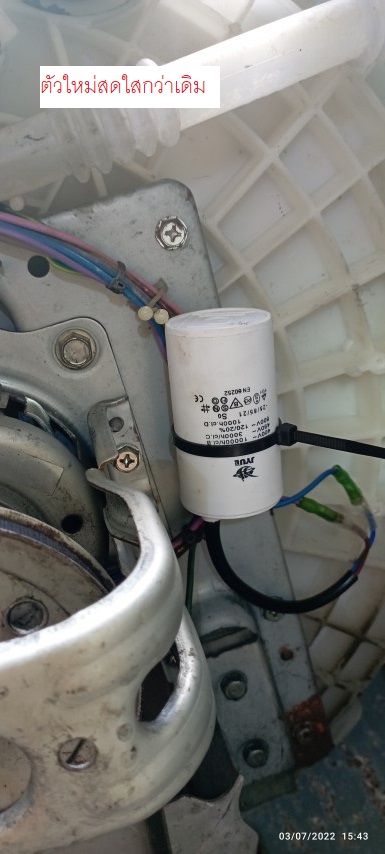

capa ของมอเตอร์ ซึ่งหากอาการของใคร หมุนช้า ไม่แรง ก็ซื้อตัวนี้มาเปลี่ยนได้เลยครับ




หลังจากทดสอบ ระบบปั่นแห้งยัง ขึ้น error e1 เหมือนเดิม ก็ใช่ สิ เพราะว่า เฟือง ไม่หัก สปริงไม่ขาด ก็แน่นอนว่า อาการ เสีย ไม่ใช่ เฟือง และ แกนสปริง





ผมเลยถือ โอกาส เอาตัว body ของเครื่องซักผ้า ตัวเก่า มาปะ ส่วนที่เป็นสนิมของเครื่องนี้ ซะเลย ซึ่ง ก็ต้องใช้กรรไกร ตัดสังกะสี มาตัดนะครับ หรือใช้ลูกหมู ก็ได้ พอดีไม่ได้ถ่ายไว้ครับ

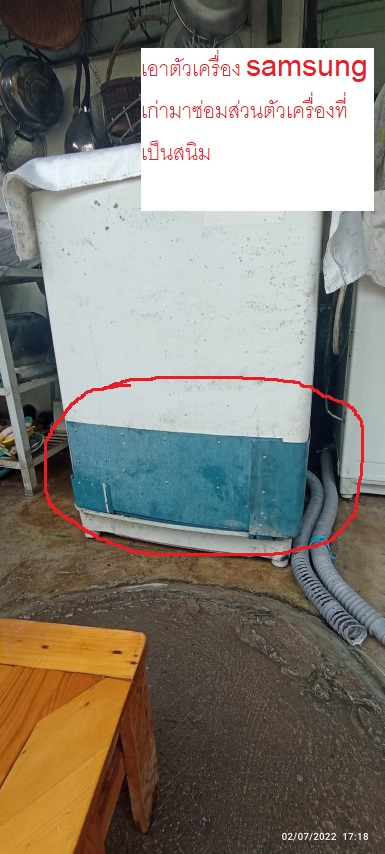

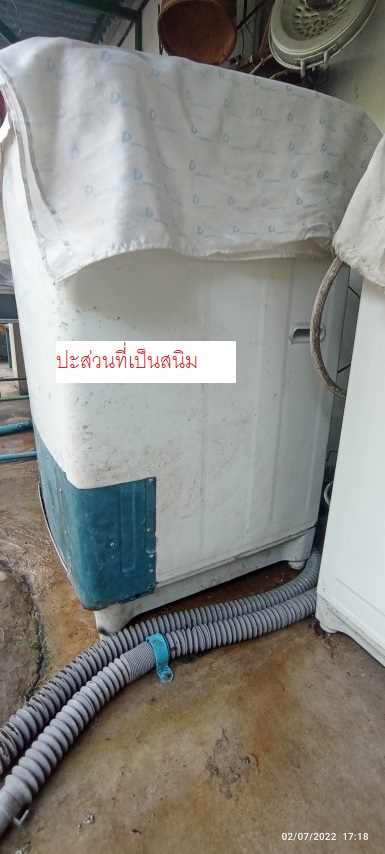

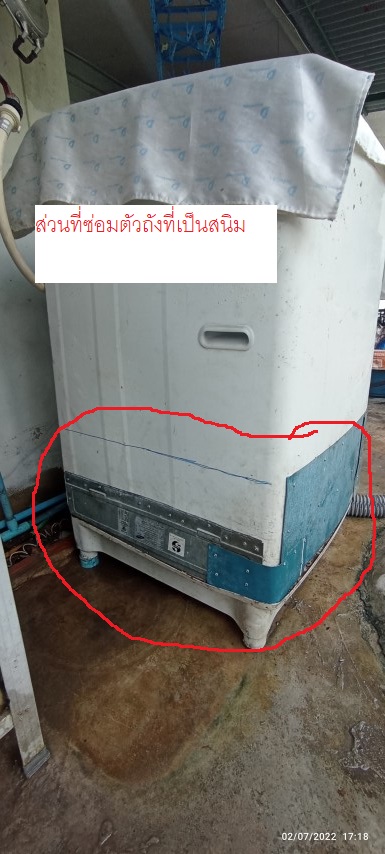

ภาพบน ส่วนไหนที่เป็นสนิม ผมก็ตัด ออก แล้วเอา โครงเก่าเครื่องซักผ้าที่มันใช้งานไม่ได้แล้ว มา ตัด แล้วยึดด้วย รีเวท

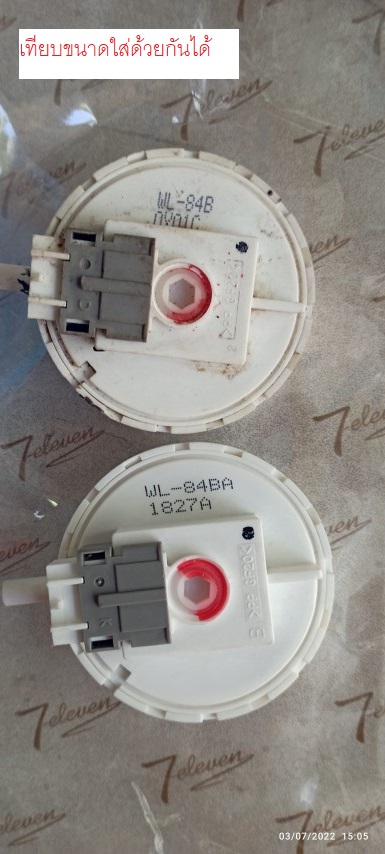

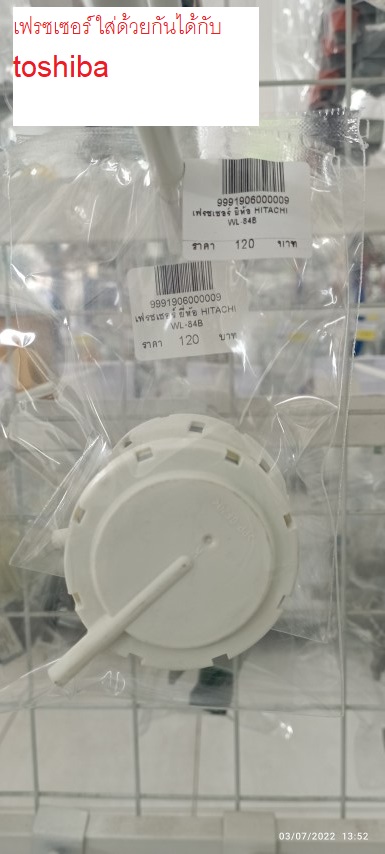

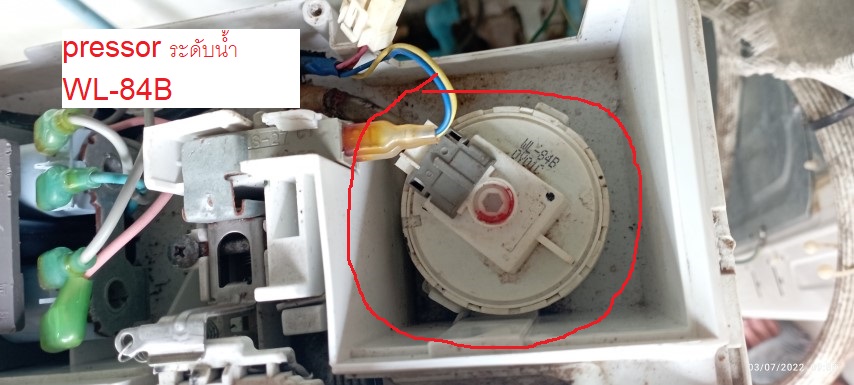

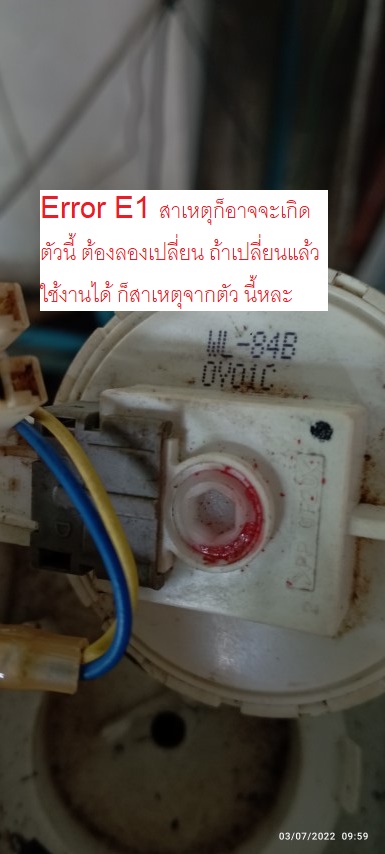

เช้าวันอาทิตย์ สิ่งที่ยังไม่ได้เปลี่ยน นั่นคือ pressor น้ำ เบอร์ wl-84B
















เอาไว้เปลีย่นแล้วจะมาเล่าต่อนะครับ ขอ อาบน้ำ ขับรถไปร้านไพศาล ดูราคาอะไหล่ ซักหน่อย เพราะว่า เบอร์นี้ก็มีขายใน online แต่ผมสะดวกไปเดินซื้อ เพราะว่าวันนี้วันอาทิตย์จะได้ ออกไปเลือกซื้ออุปกรณ์ซักหน่อยครับ

///////

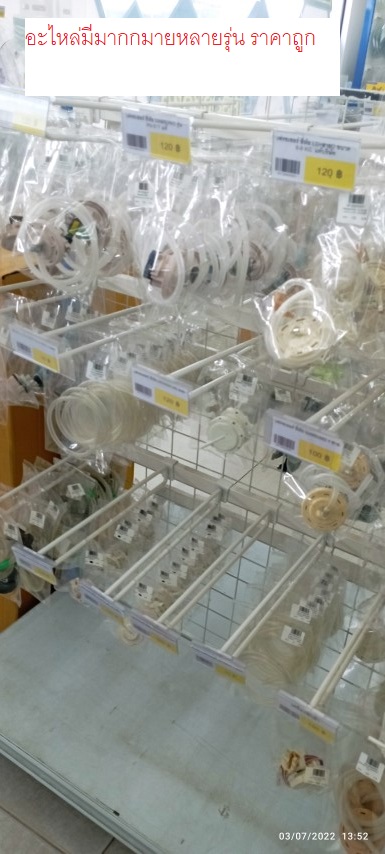

บ่ายโมงกว่าๆ ก็ออกไปหาซื้ออะไหล่ คิดว่าจะซื้ออะไหล่มาเปลี่ยน หลายตัวเลย

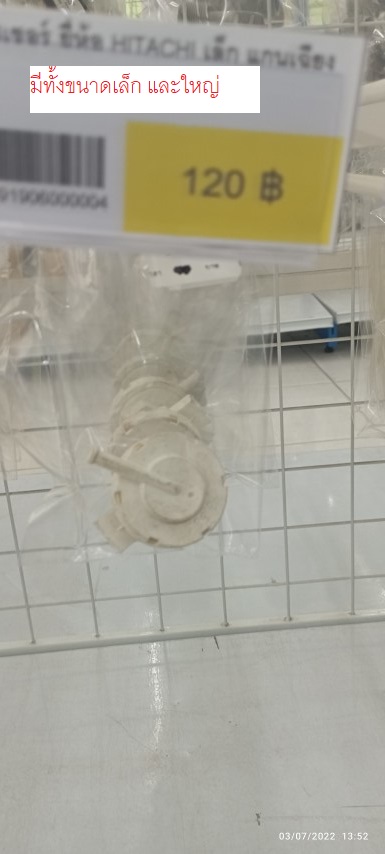

ขนาดเล็ก และ ขนาดใหญ่ ราคา 120 บาท

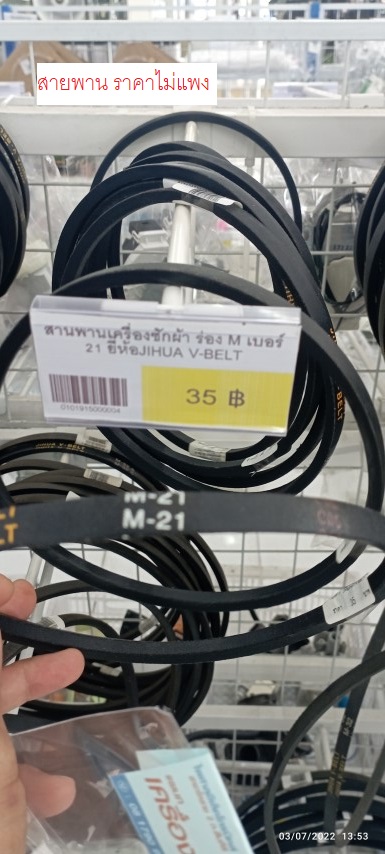

สายพาน 35 บาท


















คาปา 45 บาท













pressor ราคา 120 บาท ราคาไม่แพงมาก

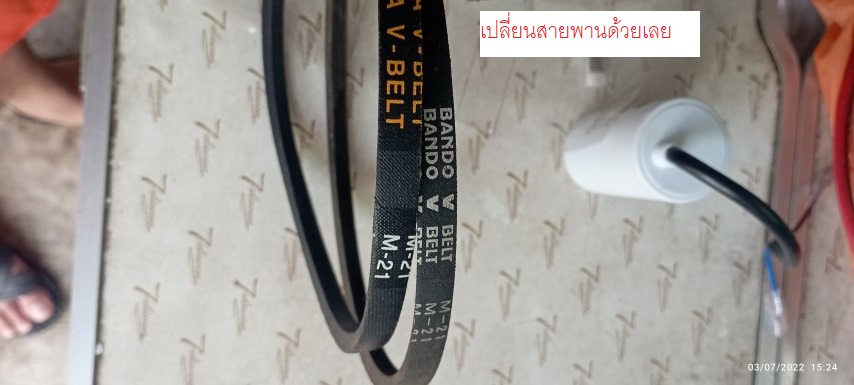

สายพานเปลี่ยนใหม่ซะเลย เพราะว่า ราคาก็ไม่ได้แพง

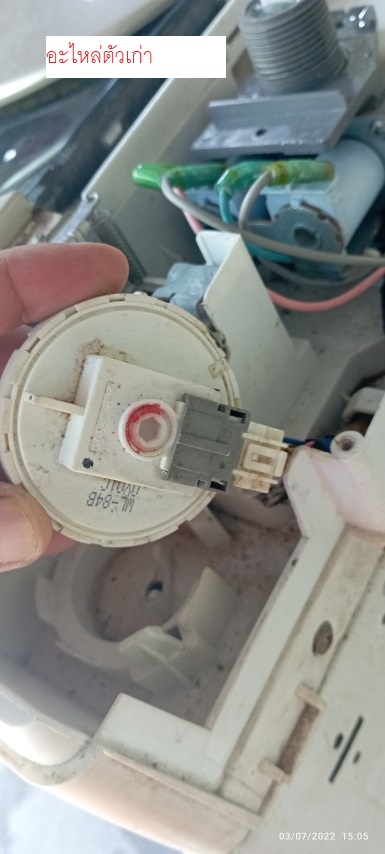

มอเตอร์เดรนน้ำตัวเก่า มีเสียง ตอนเกิด e1 ตอน ปิดเครื่องซักผ้า ก็คงเหลือเพียงอะไหล่ตัวนี้ ตัวเดียวที่จะเอามาเปลี่ยน เพราะว่า ที่แก้มา ก็เปลี่ยน pressor แรงดันน้ำแล้ว

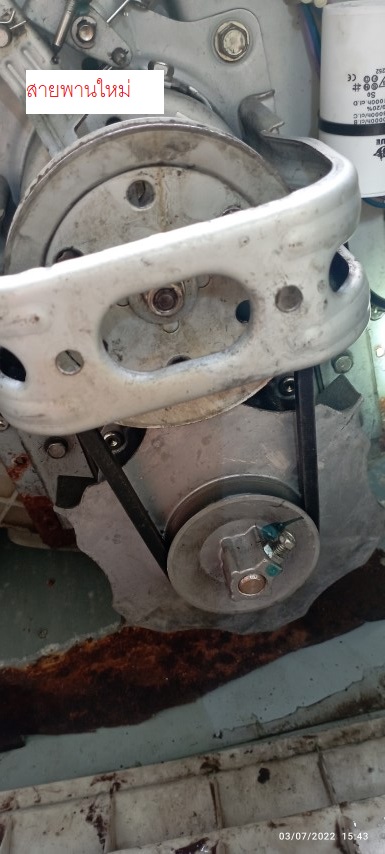

สายพานเปลี่ยนใหม่ (ตัวเก่า คงไม่ได้เปลี่ยนมานานมาก ใช้งานมากกว่า 10 ปี)

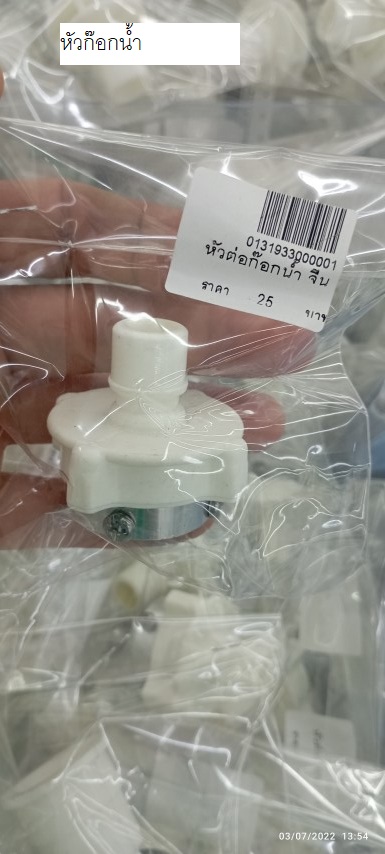

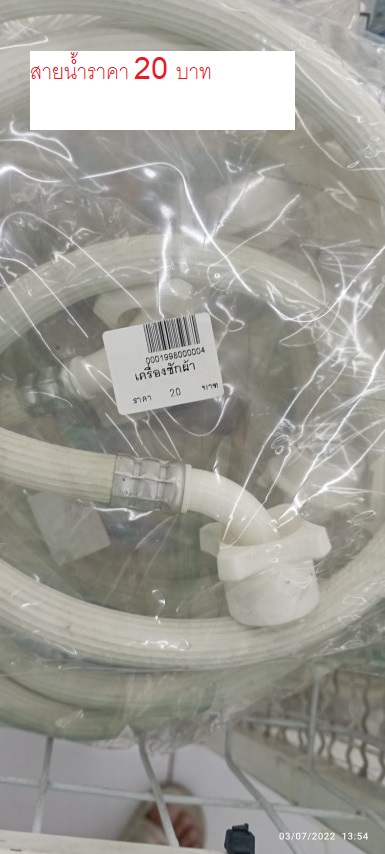

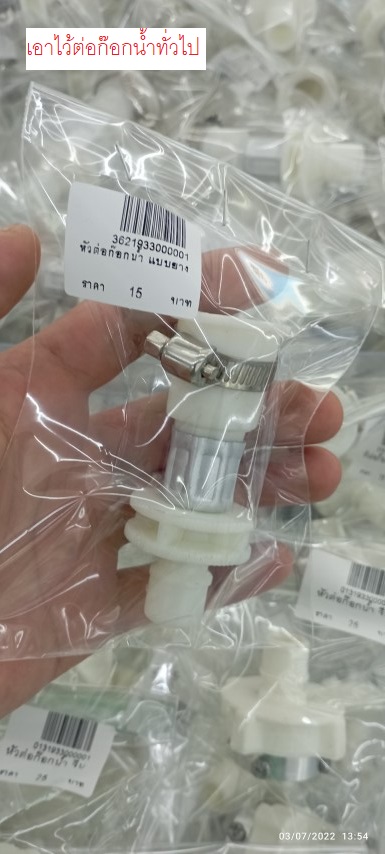

หลังจากไปร้านซื้ออะไหล่ ก็ซื้อบางอย่างมาเปลี่ยน เช่น capa มอเตอร์ และตัวเฟชเซอร์น้ำ ,สายพาน ,สายน้ำใหม่ เพราะว่าตัวเก่า ก็แข็งแล้วซื้อมา 20 บาท
รวมๆ จ่ายไปหลายอย่างก็หมดไปประมาณ สองร้อยกว่าบาท

รีบกลับบ้านมา เปลี่ยนอะไหล่ ตามที่แจ้ง และทดสอบว่าจะขึ้น error e1 มั้ย ปรากฎว่า ยังไม่สำเร็จครับ ระบบเดรนน้ำก็ยัง error ขึ้น e1 เหมือนเดิม ตอนนี้มองไปที่ มอเตอร์ เดรนน้ำแล้วหละครับ ว่ามันทำงานได้จริง แต่อาจจะมีปัญหา
ที่เราอาจจะมองไม่เห็น เช่นปกติ หากดึงระบบน้ำเดรนทิ้งไปแล้ว มอเตอร์ก็น่าจะหมุน แต่ไม่หมุนครับ ระบบการสั่งงานให้ระบบมอเตอร์ไม่ทำงาน

คงต้องรออีกอาทิตย์ เพราะว่าผมอาจจะต้องไปซื้ออะไหล่ อีกชิ้น นั่นคือ มอเตอร์เดรนน้ำ หากเปลี่ยนแล้วจะมาเล่าให้ฟังว่า จะยังแจ้ง error e1 หรือไม่นะครับ

อาทิตย์นี้คงพอแค่นี้ก่อน อาทิตย์หน้า จะเปลีย่นอะไหล่ สำหรับ เดรนน้ำทิ้ง แล้วมาคุยกันต่อว่าจะจบที่มอเตอร์เดรนน้ำหรือไม่นะครับ


//// วันจันทร์ ที่ 4 กค 65 ก่อนจะกลับบ้าน แวะร้านไพศาล เพื่อที่จะแก้ไขปัญหาเรื่อง เครื่องไม่ ปั่นแห้ง

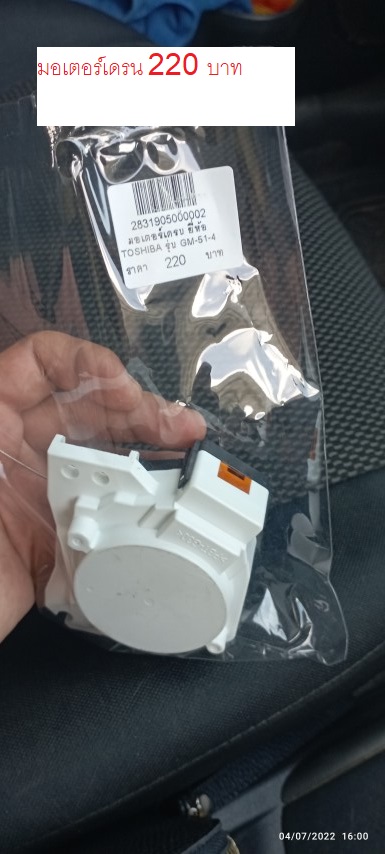

มอเตอร์ เดรนน้ำ ราคา 220 บาท ขนาดเท่าตัวที่จะเอาไปใส่แทนตัวเก่า

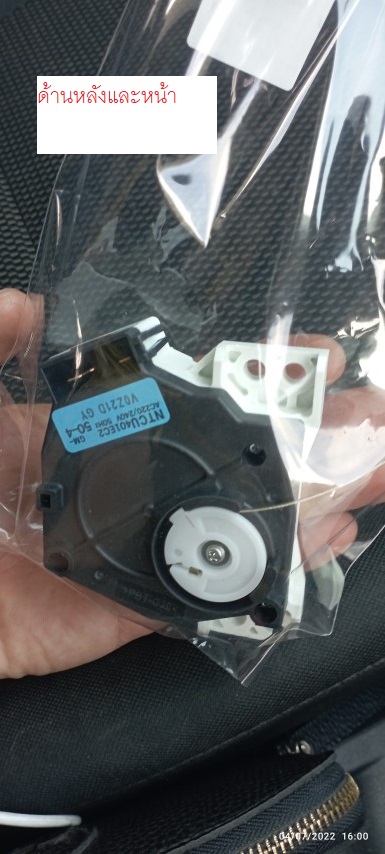

ด้านหน้าและ หน้าหลัง

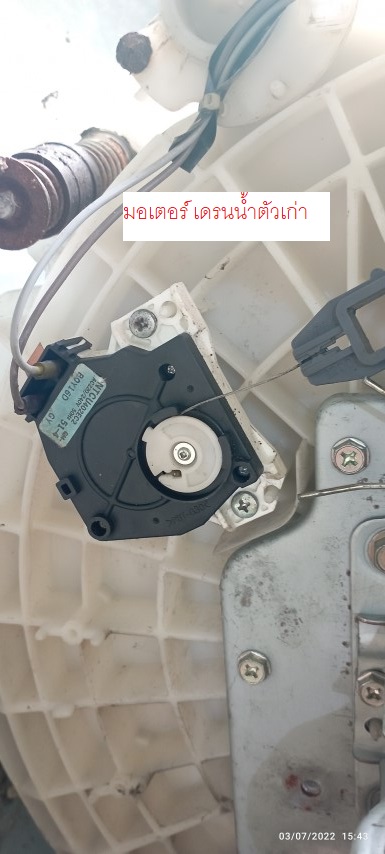

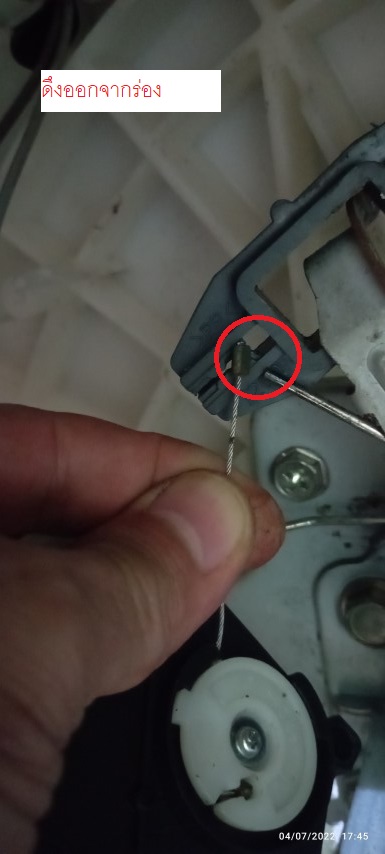

รีบกลับบ้าน ก็เริ่ม ถอดอะไหล่ตัวเก่าออก ก็ง่ายๆ ดึงสายสลิง ออกจากร่อง ก่อน

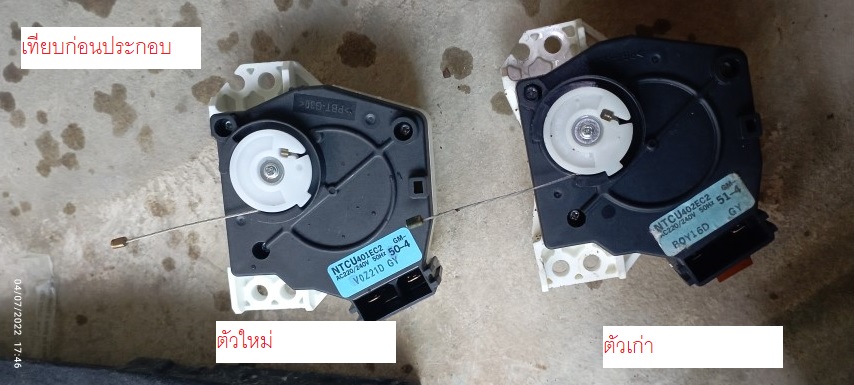

หลังถอด ออกมาก็เทียบขนาดก่อนที่จะประกอบกลับ

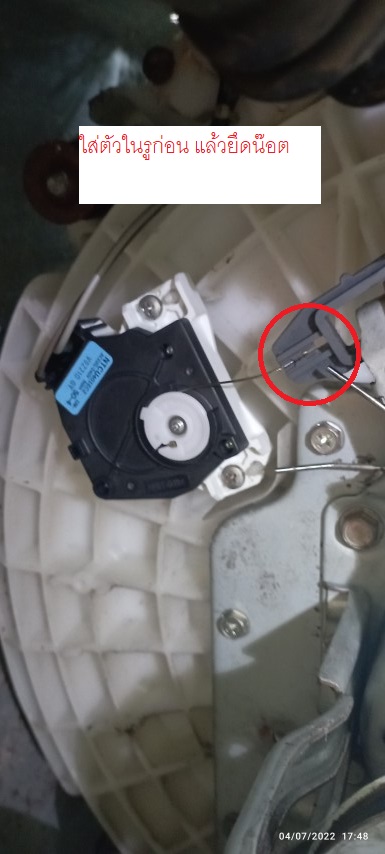

หลังจากใส่ตัวกันรูด ใส่ในร่องแล้ว ดึงสายสลึงให้ตึง แล้วขันน๊อต ยึด เหมือนเดิม






เอาอะไหล่ ตัวเก่าออกมาชำแหละ เปิดดูซักหน่อยว่าทำงานปกติ หรือผิดปกติ แต่ที่ถอดดูและ วัดด้วยมิเตอร์ ก็ไม่เสีย (ก็ก่อนเปลี่ยนก็ทำงานได้ปกติ ที่เปลี่ยนเพราะว่า อาจจะทำงานไม่ 100%)

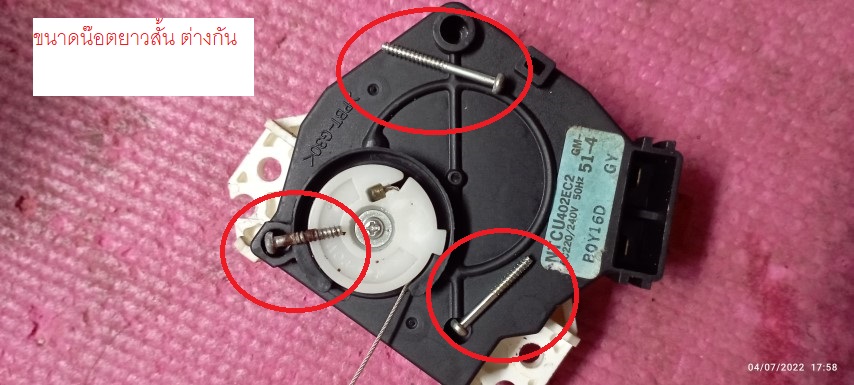

ถอดออกมาก็ง่ายๆ มีน๊อต ยึด 3 ตัว สั้น ยาว ไม่เหมือนกันนะครับ

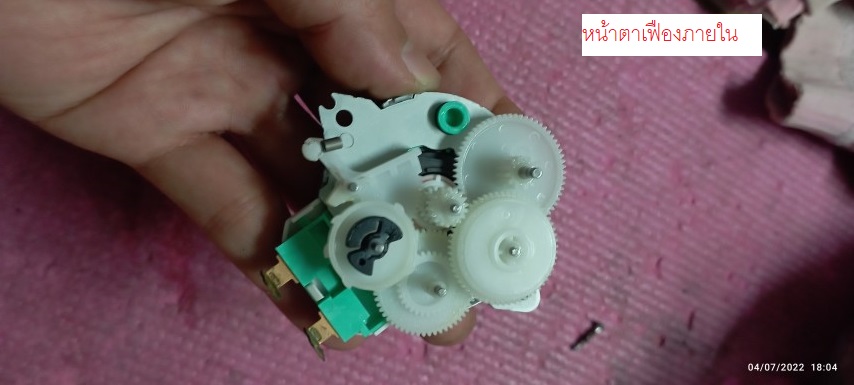

จับหงายขึ้นมา  ร่องต่างๆ ก็ดูสมบูรณ์ ไม่มีบิ่น ไม่แตก ไม่หัก

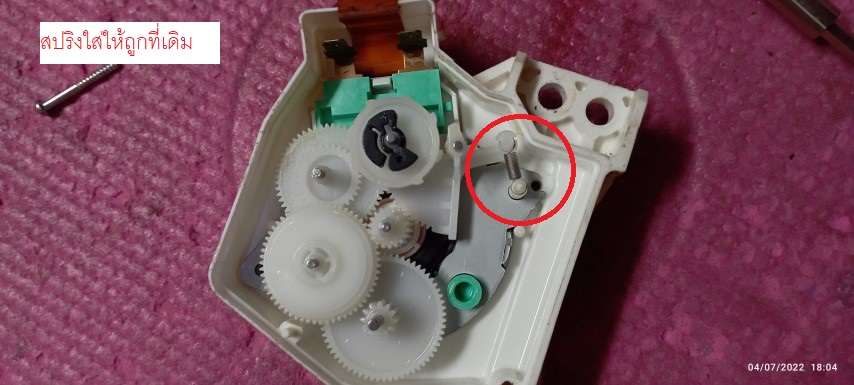

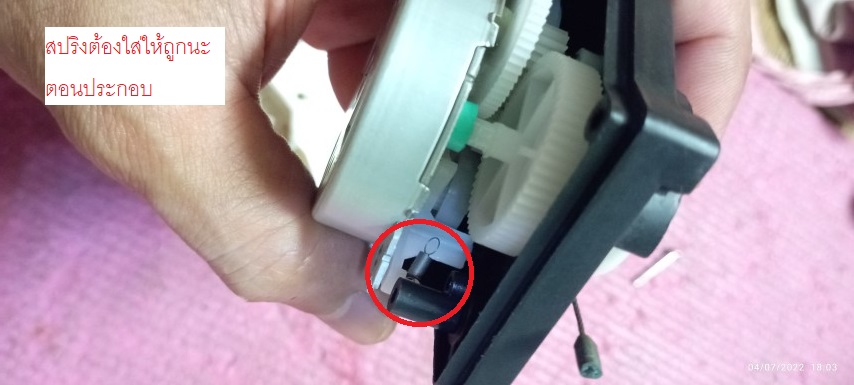

สปริงก็ ยึดเข้ากับเหมือนเดิม

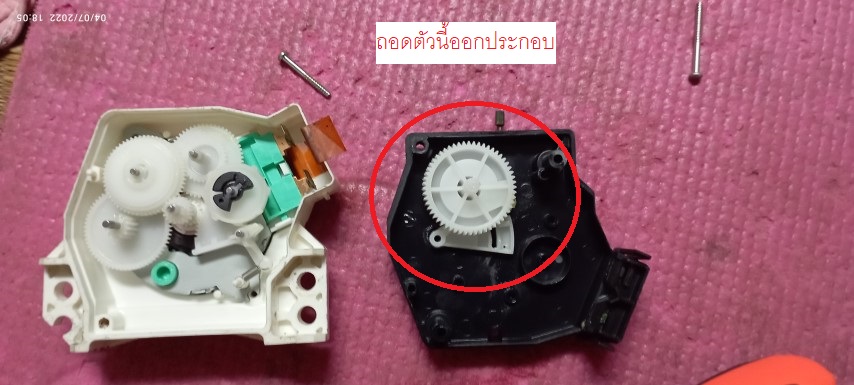

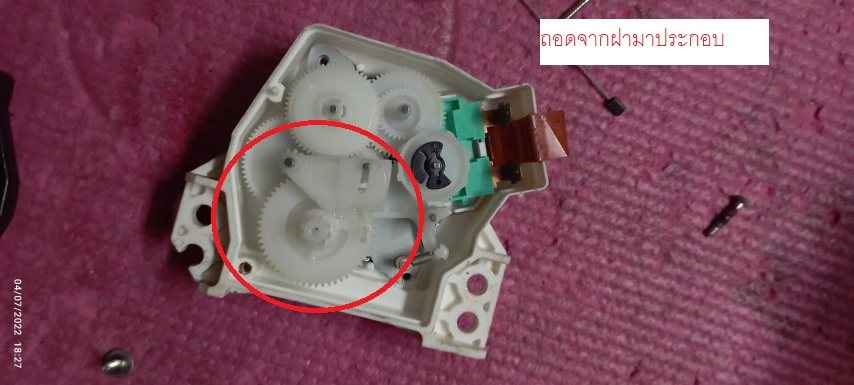

ด้านฝาปิด ด้านขวามือ ก็ขันน๊อต มาประกอบกับตัวฝั่งซ้าย




ด้านบน หลังจากถอดจากฝาครอบ ก็ประกอบให้ตรงร่อง เหมือนเดิม

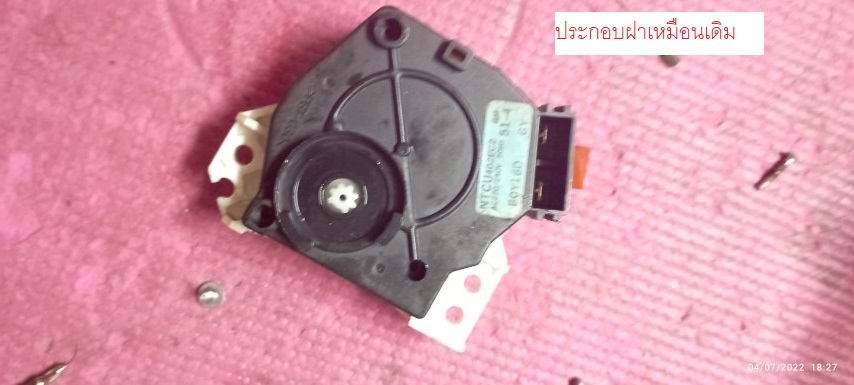

ภาพบน ปิดฝา ประกอบเหมือนเดิม

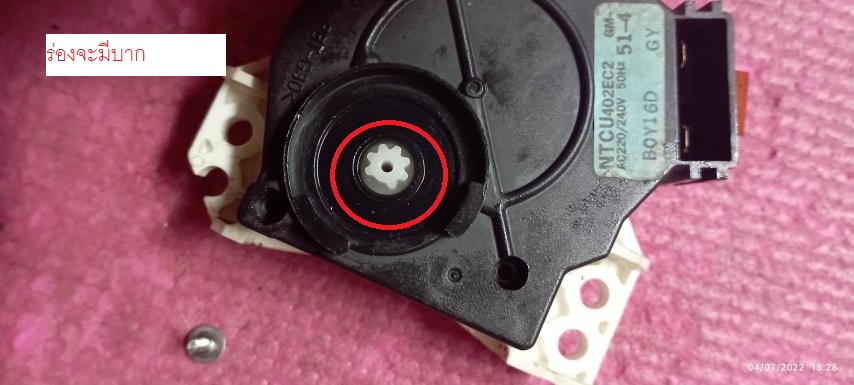

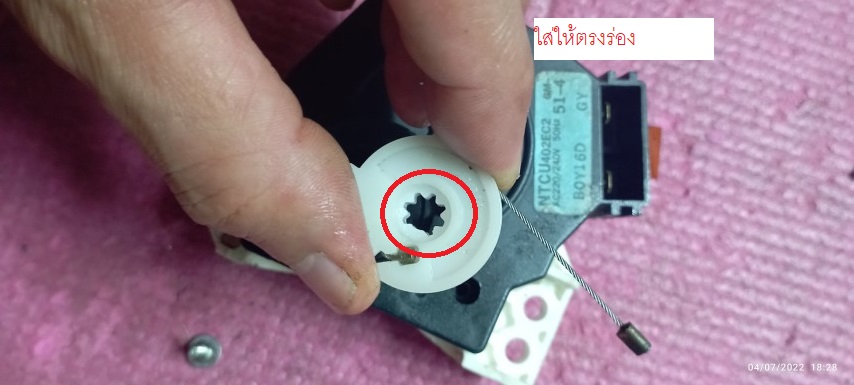

ส่วนประกอบ ร่องจะมีบาก ให้ใส่ตรงร่องกับ ตัวเฟืองด้านใน




ภาพบน ใส่เฟืองและร่องให้ตรงกัน

หลังจากเปลี่ยนอุปกรณ์
- วาล์วน้ำ ทำงานปกติ เพราะว่าน้ำไหล ปั่นได้
- มอเตอร์ ทำงานปกติ เพราะว่าปั่นได้ปกติ
- pressor แรงดันน้ำเปลี่นใหม่ (ตัวเก่าก็ทำงานปกติ เปลี่ยนเพราะว่า error e1)
- เปลี่ยน มอเตอร์ เดรนน้ำใหม่ (ตัวเก่าก็ทำงานปกติ เปลี่ยนเพราะว่า error e1)

หลังจากเปลี่ยนอุปกรณ์ทั้งหมด แล้ว ระบบเดรนน้ำ ทำงานปกติ แต่ไม่ ปั่นแห้ง และแสดง error e1 เหมือนเดิมครับ

หลังจากนี้ ผมคงต้องเปลี่ยน board อย่างเดียวแล้วหละครับ คงเอา board จีน ราคาหลักร้อย มาแปลงใส่ เพื่อควบคุม คงไม่ซ่อม board เดิม เพราะว่าเสียเวลา แต่ถ้าว่าง ผมก็จะเอามา ตรวจเช็คอีกเพื่อจะได้เป็นประโยชน์
สำหรับเพื่อนๆ แต่ ตอนนี้ ผมคิดว่า คงต้องสั่ง board จีน มาแปลง แล้วจะมาเล่าสู่กันฟังครับ

คงจบเพียงเท่านี้ครับ v v  รอเปลี่ยน board จีน แล้วจะมาเล่าให้ฟังนะครับ






​​​​​​
