747D ชุดแปลง mp3 ไฟ DC 5 v ไฟจาก usb ที่ชาร์จแบตมือถือ




สวัสดีครับ วันหยุด 3 วัน ก็อยากจะทำอะไรกับ ลำโพงคอมพิวเตอร์ เก่า 1 ตัว ซึ่งลำโพงเก่าตัวนี้ใช้งานผมว่าไม่ต่ำกว่า 10 ปี เคยซ่อมเปลี่ยน คาปา และ ตัวปรับมาเพราะว่าเสียงมันซ่า ผมก็เปลี่ยนมาและก็ยังใช้งานได้ดี จนถึงปัจจุบัน

ตอนเช้าไปเดินเล่น ร้านไพศาล อิเลกทรอนิกส์ ก็มองเห็นตัวแปลง mp3 ใช้ ไฟ 5 v ราคา 100 บาท ซึ่งก็มีหลายรุ่น หลายราคา มี bluetooth มี led ไฟ้สวยมีให้เลือกหลายรุ่น หลายราคาหลักร้อยกว่าบาท
ผมก็เลยเลือกตัวที่ถูกที่สุดเอามาลองเล่นดูก่อน ซื้อมาใส่กับเจ้าตัวลำโพงเก่า เพราะว่า ปกติลำโพงจะใช้สายสัญญาณจาก jack ตัวผู้ตัวเดียวจากคอมพิวเตอร์

สิ่งต้องเตรียม

- สาย usb ชาร์จมือถือเก่าๆ ซักเส้น
- adapter ชาร์จมือถือ ไฟออก dc 5 v
- ชุดแปลง mp3 จากร้านหรือที่คุณหาได้จาก internet หรือเครื่อง read mp3 เก่าๆ ที่บ้าน
- ชุดลำโพง อาจจะมีชุดขยาย หรือไม่มีชุดขยาย ก็แล้วแต่สะดวก
- หัวแร้ง ไว้เชื่อมสายไฟ
- เทปพันสายไฟ
- กรรไกร หรือ cutter ไว้ตัดนี่ นั่น

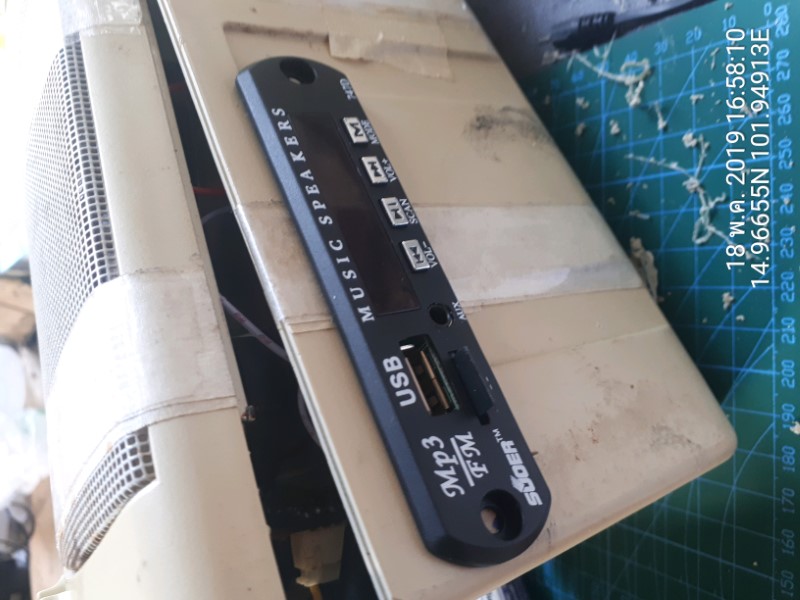

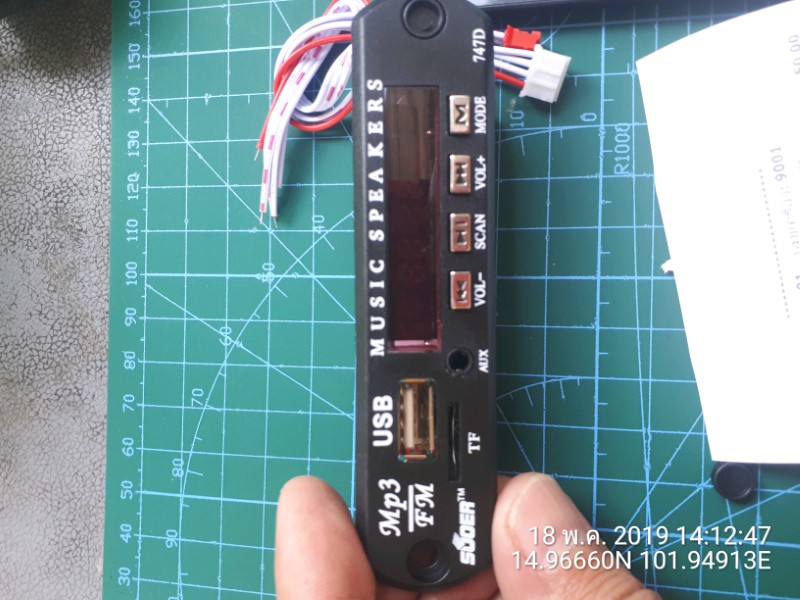

รายการ ชุดแปลง mp3 ไฟ 5v ราคา 100 บาท มี remote พร้อมถ่านในตัว พร้อมใช้งาน





ภาพไม่รู้เป็นอะไรนะครับ เพราะว่า ผมดูในคอมพิวเตอร์ มันตรงดี แต่พอ up ขึ้น board หลังจาก pantip ทำการเปลี่ยนแปลง รู้สึกว่า ภาพผมมันเอียงมาตลอดเลย 555 ก็ไม่รู้จะทำยังงัย เพราะว่า แปลงภาพในคอมให้มันตรงแล้ว
แต่พอ up ขึ้น blog ก็เอียง ก็ไม่รู้จะแก้ไขยังงัยนะครับ 555

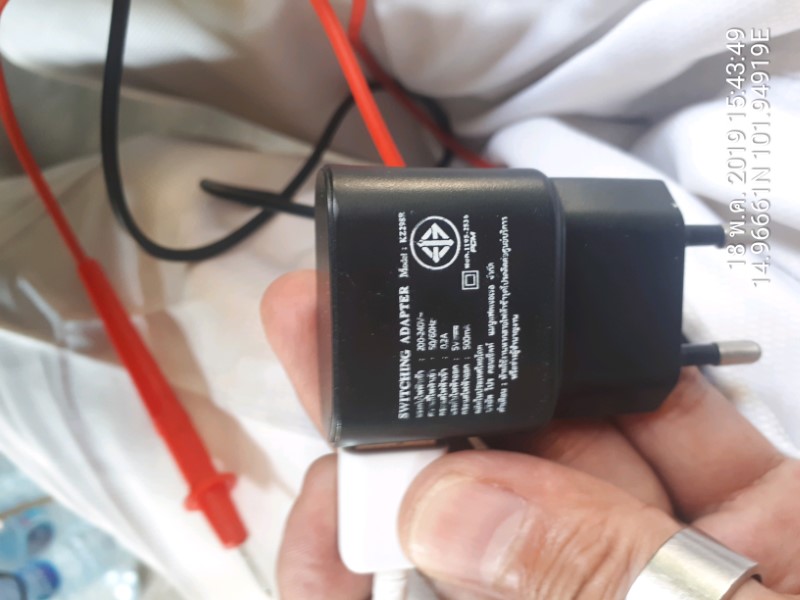

ไฟผมก็เอามาจาก ตัวชาร์จมือถือ output 5 v

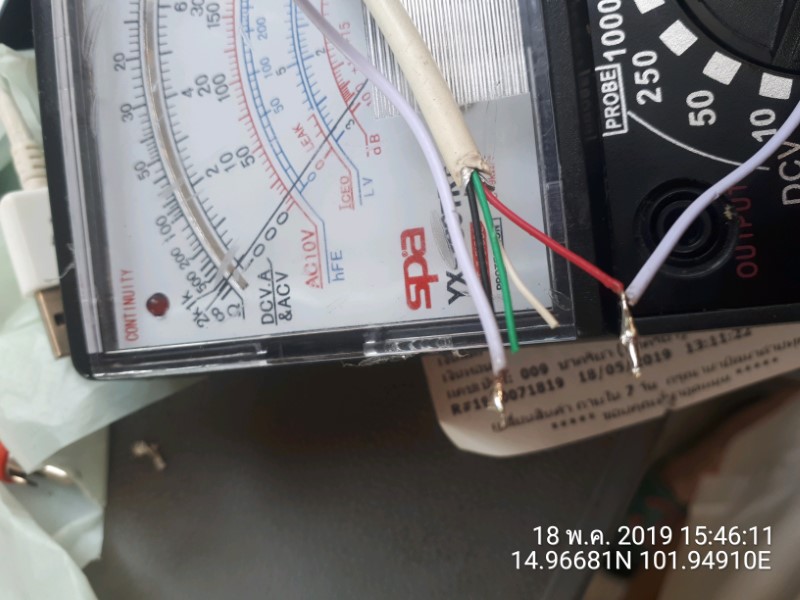

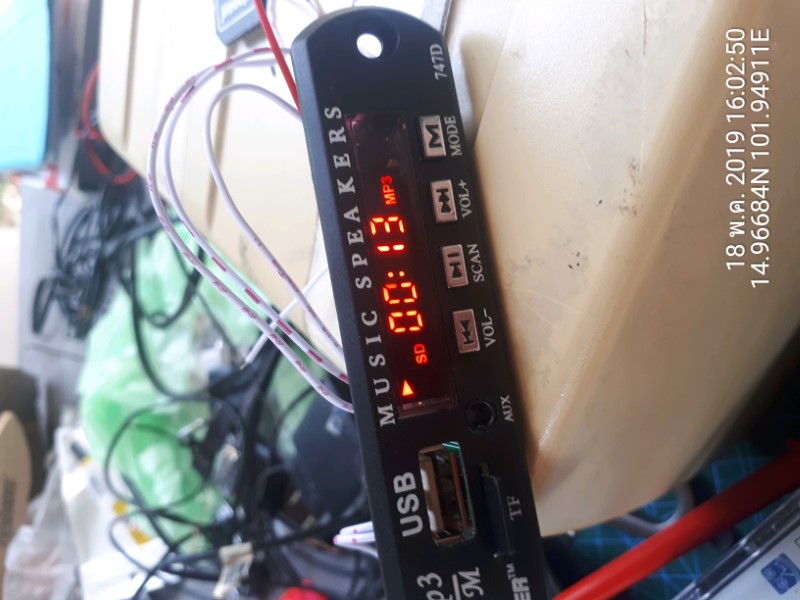

ส่วนไฟปลายสายก็เป็น สาย usb ที่หัวชาร์จเสีย ผมก็ตัดและก็วัดไฟ ซึ่งจะเป็นข้้ว + สีแดงไฟออก 5 v ส่วนสีดำก็เป็น ground ตัวเข้ากับตัวอ่าน mp3 ซึ่งใช้ไฟฟ้ 5 v ทดสอบเสียบปลั๊กก็ไฟ พร้อมทำงาน

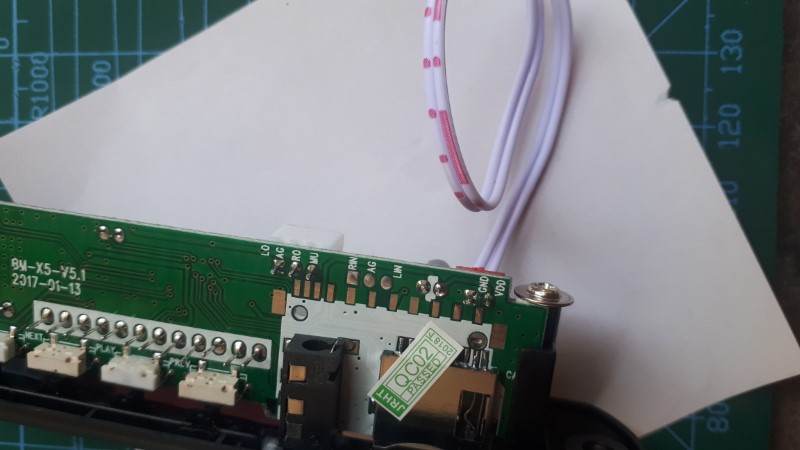

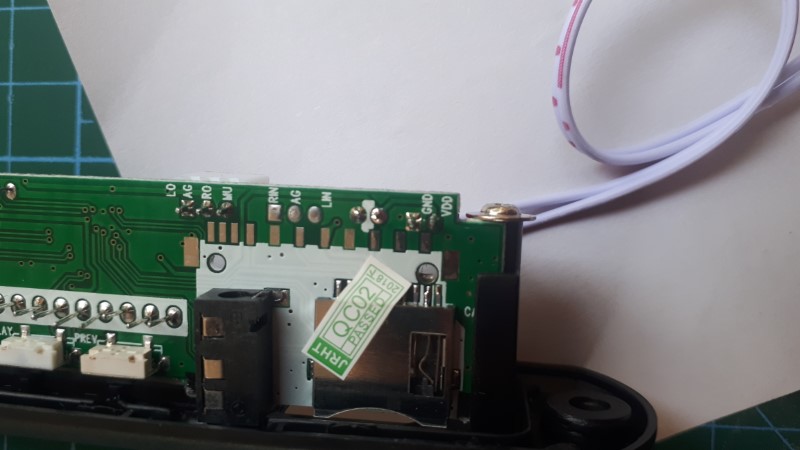

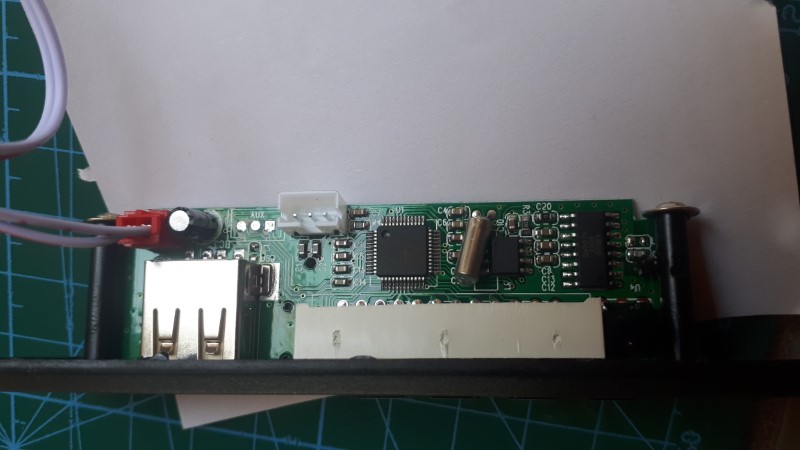

ส่วนขาออก ก็จะมี 3 เส้น จริงๆ ก็ใช้เพียง 2 เส้น ต่อเข้ากับแผงวงจร ซึ่งสัญญาณออกก็ ตรง AG,RO ครับ














LO -> Left Out
AG -> Audio Ground
RO -> Right Out

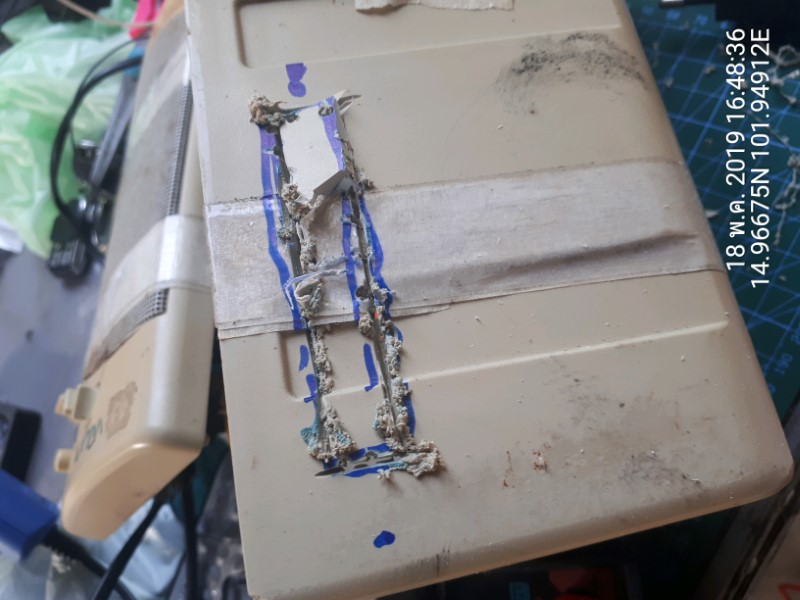

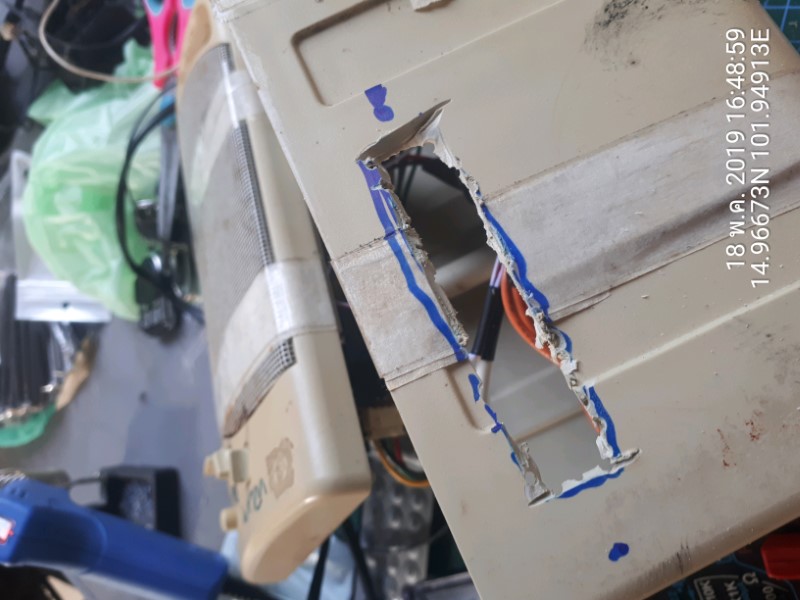

สายมี 3 เส้นนี้ ก็เอาไปต่อกับตัว รู jack ที่รับสัญญาณ input เข้าตัว หรือจะแปลงแล้วแต่สะดวก จะทำเป็นกล่อง หรือแล้วแต่จะเราจะทำครับ เอาไว้ version ต่อ
ผมอาจจะทำเป็นกล่อง เสียบ jack เข้ากับตัวลำโพงก็ใช้งานได้เช่นเดียวกันครับ

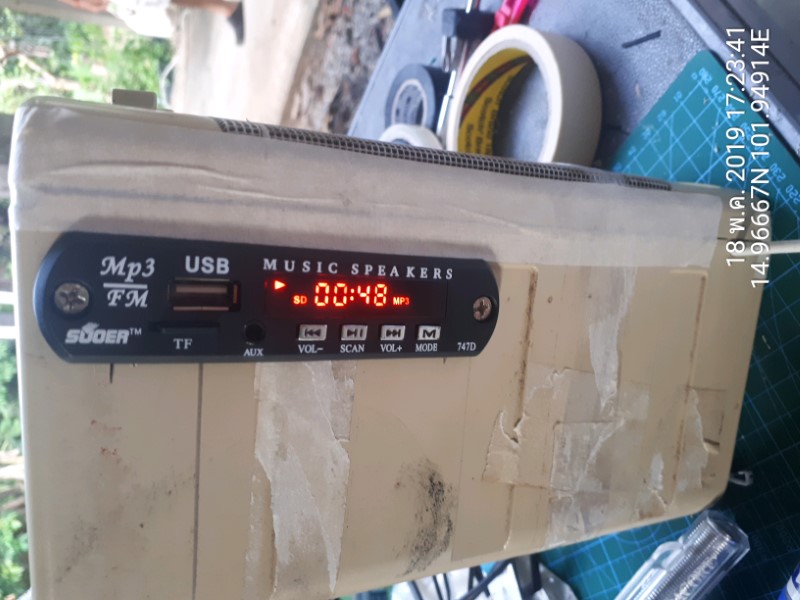

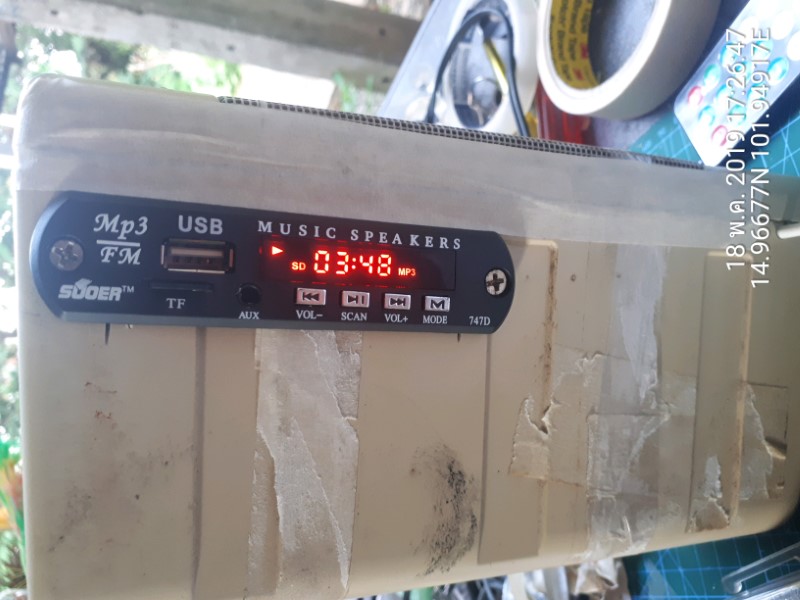

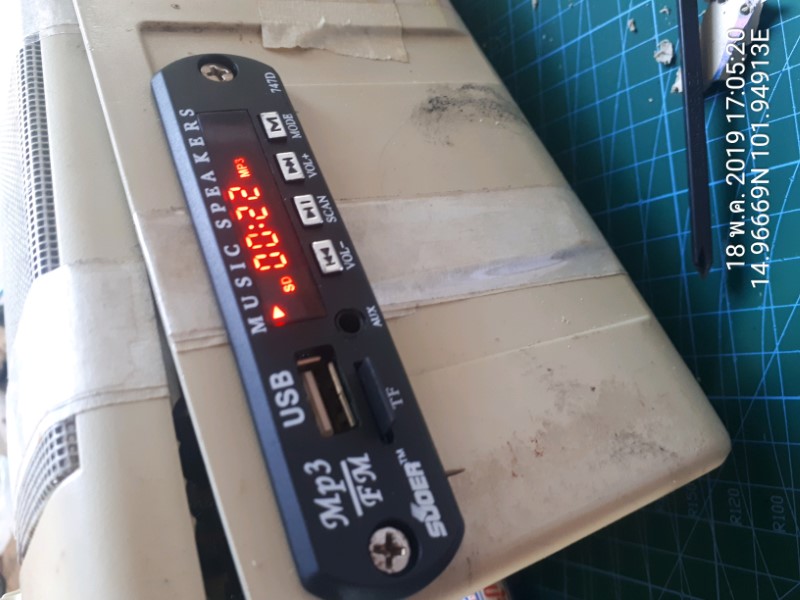

พอประกอบเสร็จก็ทดสอบครับ ลองดูคลิป ก็เสียงดีใช้งานได้เลยครับ

สุดท้ายหวังว่าคงเป็นประโยชน์ไม่มากก็น้อยสำหรับใครหลายๆ คนที่มีลำโพงเก่าๆ ที่ใช้งานกับคอมพิวเตอร์แล้วแก้เป็นชุด แปลง mp3 และวิทยุ หรือ อาจจะเลือกมีชุด bluetooth
เอาไว้ โปรเจคหน้าจะทำเป็นกล่องแยก ใช้ไฟจาก usb เสร็จแล้ว ก็ต่อเข้ากับ aux กับรถยนต์ หรือ สาย jack เข้ากับชุดลำโพงที่บ้านได้เลยครับ  เอาไว้ค่อย up กันอีกทีนะครับ


วันนี้คงพอแค่นี้ครับ
