วัด แม๊กนิตรอน magnetron ด้วยมิเตอร์เข็ม และ มิเตอร์ digital








สวัสดีอีกครั้งครับ

หลังจากตรวจสอบ รื้อตู้ไมโครเวฟ เพื่อหาสาเหตุ ตัวที่ทำให้ช๊อตลงกราวด์ ปรากฎว่า เจอสาเหตุแล้ว
นั่นคือ magnetron ตัวทำคลื่นไมโครเวฟ เสีย พูดง่ายๆ คือ ช๊อตลงกราวด์ ทำให้ฟิวส์ขาดครับ

แล้วจะวัดอย่างไรสำหรับ ว่า แม๊กนิตรอน เสีย กับ ตัวดี วัดกันอย่างไร แล้วจะแน่ใจขนาดไหนว่าเสียแน่นอน

วันนี้ ก็ได้มาเปรียบเทียบให้เห็นความแตกต่างกันนะครับ


ดูรูป ปลากรอบ ไม่ช่ายยย ประกอบ กันเลยดีกว่าครับ สิ่งที่ต้องเตรียมคือ มิเตอร์เข็ม หรือ digital ก็ได้ครับ ตัวไหน หรือแบบไหนก็ได้ครับ

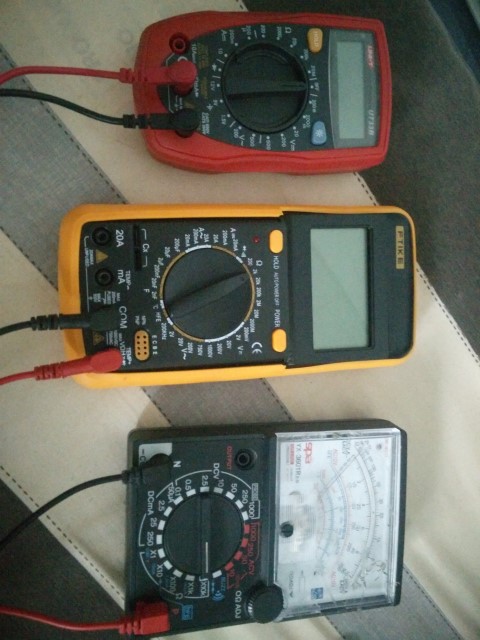

ภาพบนคือ เตรียม มิเตอร์แบบต่างๆ เตรียมไว้ แบบไหนก็ได้ครับ

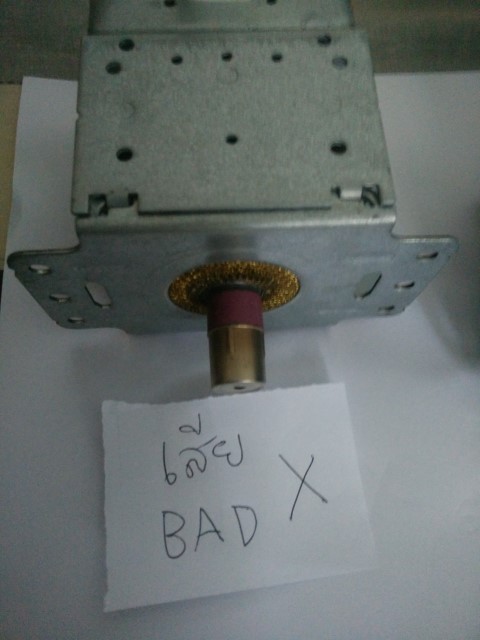

ภาพบนคือ แม๊กนิตรอนที่เสีย

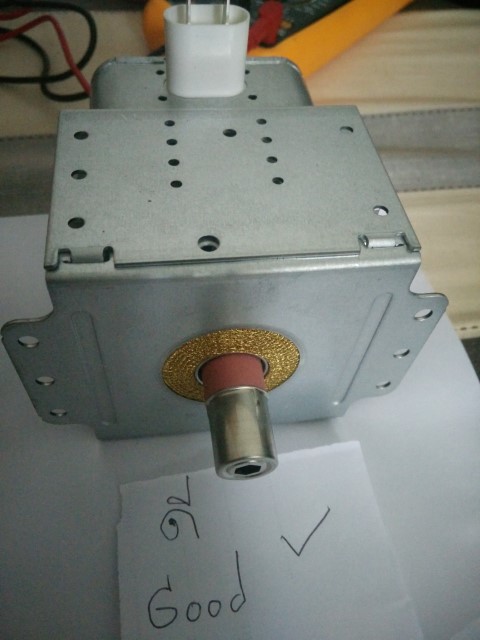

ภาพบนตัว แม๊กนิตรอน เบิกร้านมาใหม่ๆ ราคา 230 บาท แหนะ คนละเบอร์ อีกต่างหาก แต่ไม่เป็นไรใช้ด้วยกันได้

ดูภายนอกแล้ว ใหม่ๆ เหมือนกัน แล้วจะรู็ได้งัยว่าตัวไหน เสีย ตัวไหนดีหละครับ

เอาภาพประกอบดูไปเพลินๆ แล้วกันนะครับ




ภาพบน

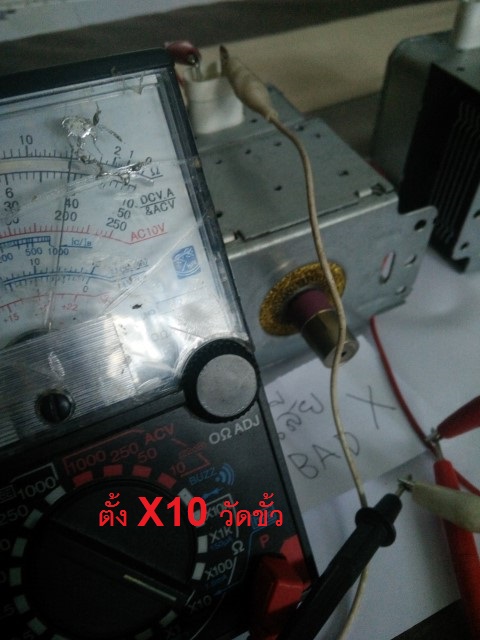

ตั้งมิเตอร์วัดขั้วที่ x10 โอห์ม ก็ขึ้น ปกติ ไม่ว่าเสีย หรือ ดี ก็ดูไม่ออกหรอกครับ เพราะว่าค่าปกติ
แต่ถ้าไม่ขึ้น นี่เสียแน่ๆ แต่นี่ขึ้นค่าก็ไม่น่าจะเสีย ดูต่อไปว่าแล้วมันรั่วลงกราวด์อย่างไร





ภาพด้านบน
แม็กนิตรอน ก็ตั้งค่า x10 แล้วก็วัดขึ้น ขึ้นค่าไม่แตกต่างกับตัวที่เสียครับ




ภาพด้านบน เริ่มเห็นความแตกต่างหละ
วัดขั้ว กับ ตัวถัง หรือ กราวด์ ค่าเข็มมิเตอร์ กระดกขึ้น เอาหละสิ แบบนี้ รั่วลงกราวด์แน่ๆ

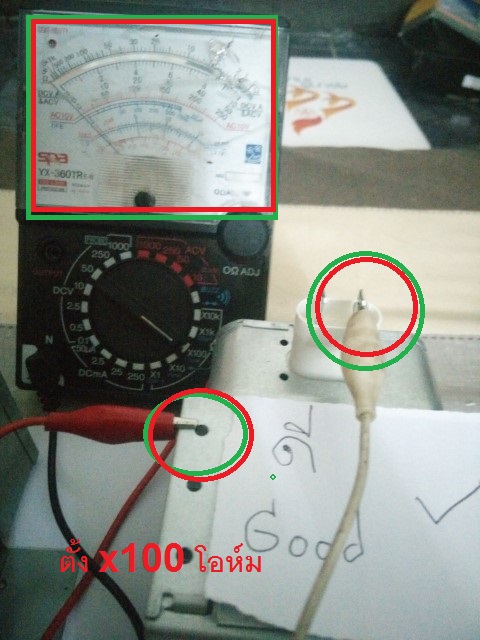

ภาพด้านบน
แม็กนิตรอนที่ดี ไม่เสีย ไม่ว่าจะตั้งย่าน x100 หรือ x10 เข็มมิเตอร์ ไม่ขึ้น แบบนี้ คือ ไม่รั่ว ปกติครับ

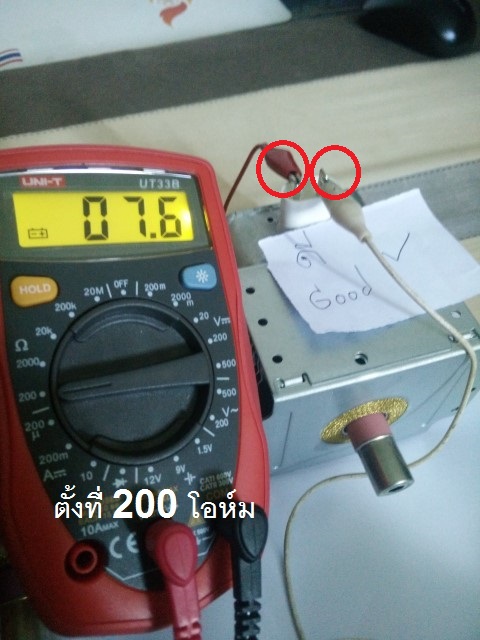

ภาพด้านบน

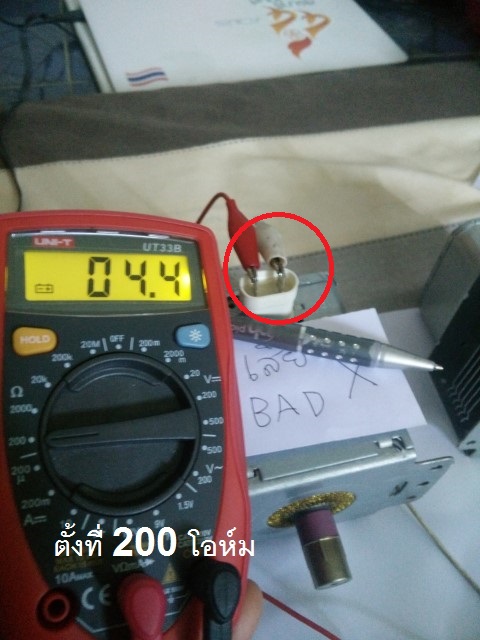

วันขั้ว ขึ้นค่าปกติ เหมือนกับตัว เสีย ค่าที่ได้ ไม่แตกต่างกันเลยครับ

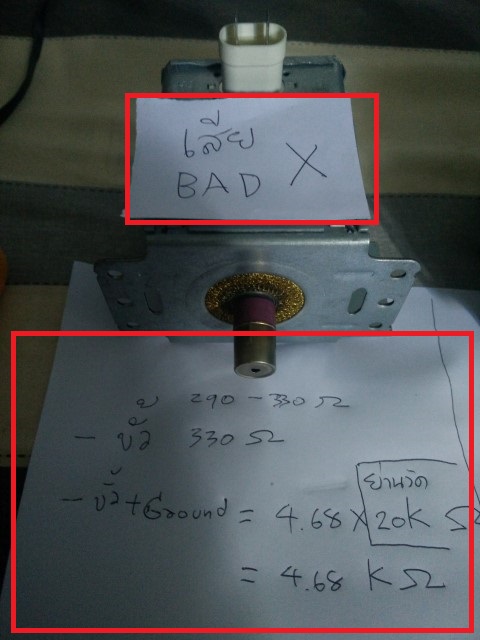

ภาพด้านบน
จะเห็นว่า ค่าความต้านทานภายใน ไม่แตกต่างกันมาก แล้วแต่รุ่นของ แม็กนิตรอน

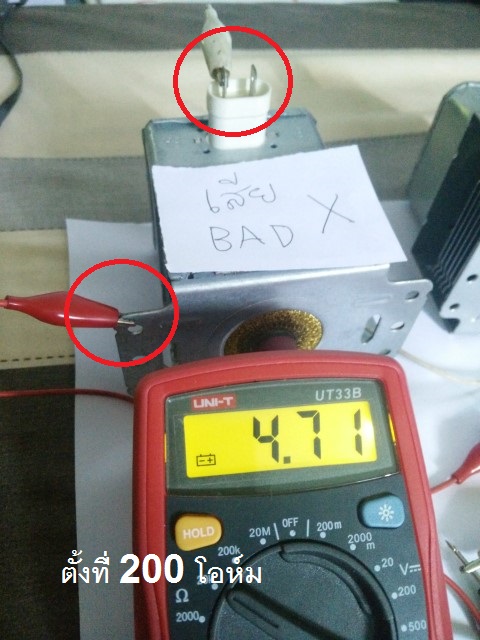

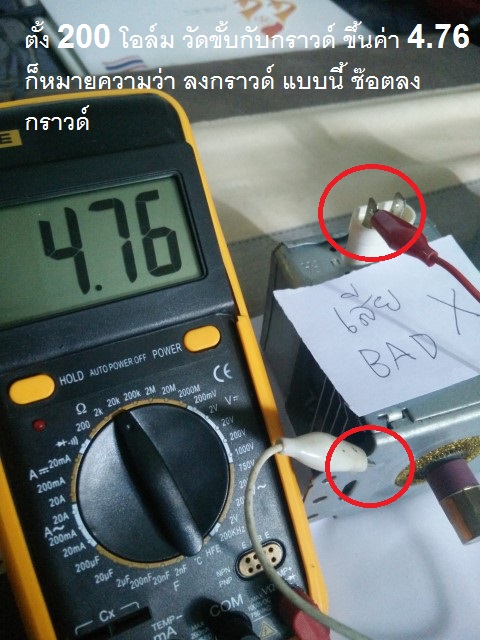

ภาพด้านบน วัดขั้วกับ ตัวถัง หรือ กราวด์ ค่ามิเตอร์ขึ้นค่า 4.71k โอห์ม แบบนี้ รั่วครับ หรือ ช๊อตลงกราวด์ครับ

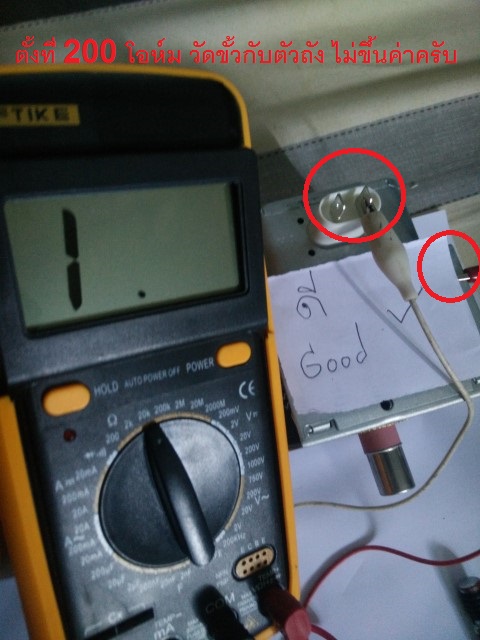

ภาพด้านบน

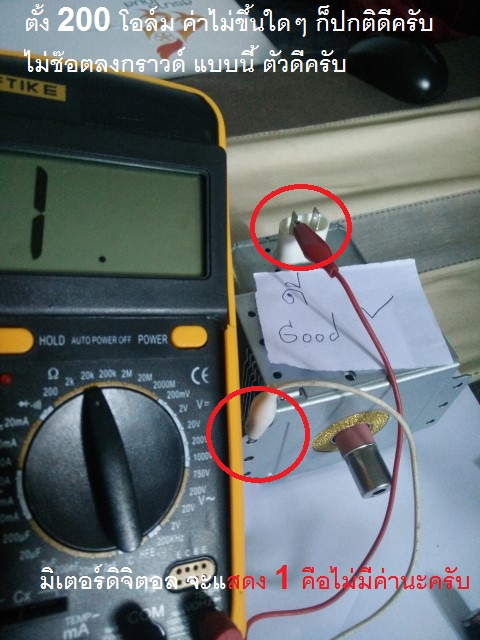

วัดขั้ว กับ กราวด์ ค่าไม่ขึ้น จากภาพไม่ใช่ 1 นะครับ แต่มิเตอร์ digital ไม่แสดงค่า หรือค่าไม่ขึ้นจะแสดง 1  ครับ หากเป็นมิเตอร์เข็มก็คือ 0 นั่นเองครับ




ภาพด้านบน

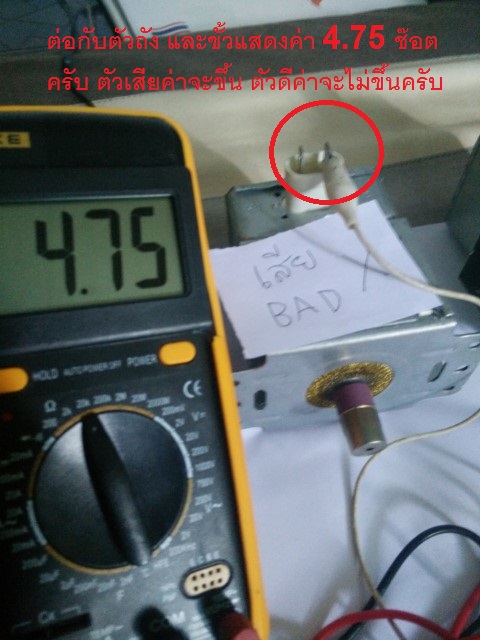

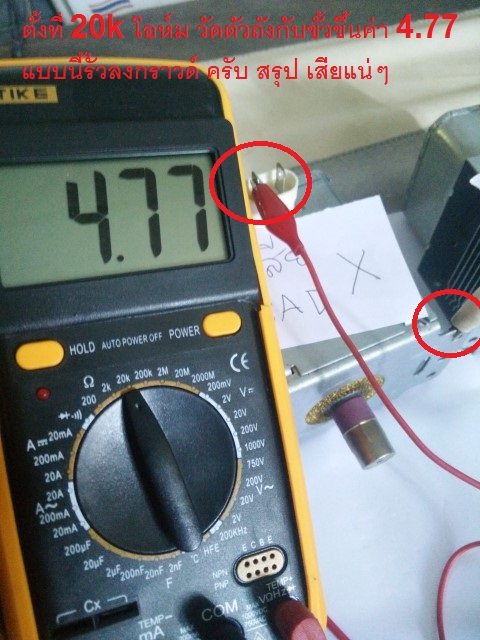

เพื่อความแน่ใจ เอามิเตอร์อีกตัว วัดค่า ขั้ว กับ ตัวถัง ก็ขึ้นค่า 4.75 x 20k ครับ แบบนี้ รั่วลงกราวด์ครับ



ภาพบน

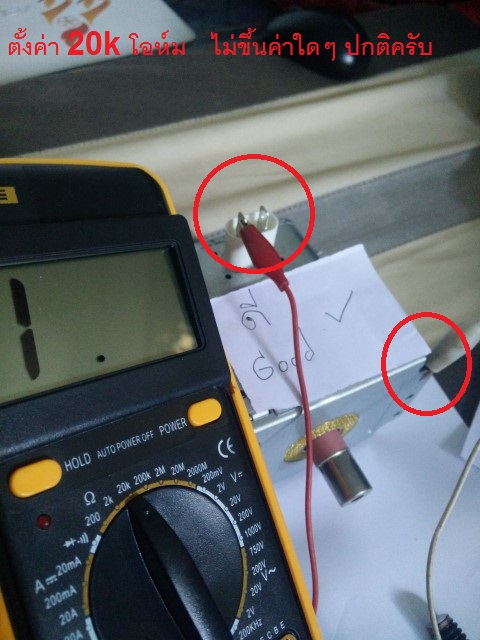

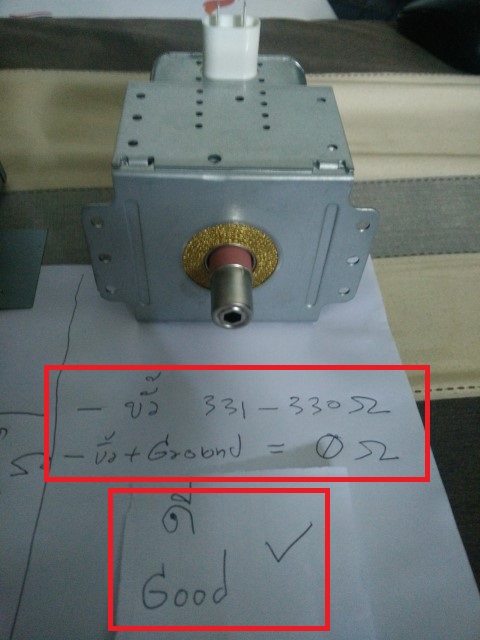

มิเตอร์ อีกตัว เช่นเดียวกับ วัดขั้ว กับ ตัวถัง ไม่ขึ้นค่าใดๆ แบบนี้ ดีครับ ปกติ ไม่รั่วลงกราวด์ครับ





























ภาพด้านบนทั้งหมด
คงอธิบายได้บ้าง ไม่มากก็น้อยนะครับ ว่า หากวัดด้วย มิเตอร์เข็ม หรือ ดิจิตอล คงไม่แตกต่างกันมาก หากวัดค่า ขั้วทั้ง 2 ตัว

แต่หากวัดขั้ว และ กราวด์ ตัวเสีย จะขึ้นค่าความต้านทาน นั่นคือ รั่ว ลงกราวด์
ส่วนตัวดี ก็จะไม่ขึ้นค่าใดๆ หากวัดกับขั้วและตัวถังนะครับ

เอาไว้ผมไปต่อประกอบกับเครื่องไมโครเวฟ แล้วเปิด หากใช้งานได้ ไม่ช๊อต ฟิวส์ไม่ขาด ก็เป็นอันว่า ใช้งานได้ปกติ

อย่างไรแล้วตอนนี้ผมมาต่าง อำเภอ และทำ blog ช่วงวันหยุด
กลับบ้าน ผมไปประกอบแล้วจะมาบอกเพื่อนๆ กันนะครับว่า ตัวเสีย เปลี่ยนตัวใหม่เข้าไปแล้ว จะใช้งานได้ปกติ หรือไม่นะครับ


แล้วจะมารายงานผลนะครับ ส่วนวันนี้ขออาบน้ำก่อนนะครับ
หวังว่า คงเป็นประโยชน์ สำหรับ เพื่อนๆ ไม่มากก็น้อยนะครับ

สวัสดีครับ


/////


หลังจากกลับบ้าน ก็เก็บอุปกรณ์ แล้วมาต่อ แม๊คนิตรอนเข้าที่ เหมือนเดิม



ภาพด้านบน

ใส่สายไฟให้ถูกนะครับ ด้านซ้ายจะเป็น F และ ฝั่งขวาจะเป็น FA ซึ่งต้องให้ถูกต้อง ก่อนรื้อ หรือการถอดหากจะจำไม่ได้ให้ถ่ายรูป หรือทำสี mark ไว้นะครับ


หลังจากใส่แล้ว ก็หา แก้วพลาสติก หรืออุปกรณ์ ประเภทกระเบื้องใส่น้ำ หรืออะไรก็แล้วแต่ยกเว้นพวกเหล็ก สังกะสี ที่สะท้อนคลื่นนะครับ เดี๋ยวจะทำให้อุปกรณ์ภายในเสียหายได้




ภาพด้านบน

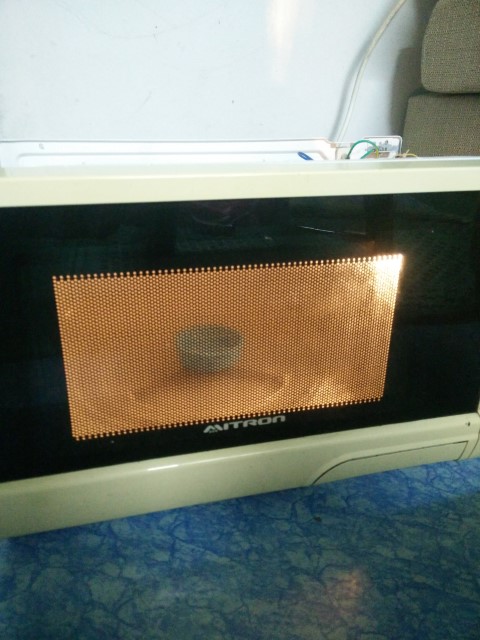

หลังจากเปิด ประมาณ 2-3 นาที ก็ดูว่า เครื่องทำงานปกติหรือไม่ หลอดไฟ พัดลม รอเวลาหมดแล้วก็ระบบตัดเหมือนเดิมหรือไม่ จานหมุนหรือเปล่า ซึ่งต้องสังเกตสิ่งที่ผิดปกติ

สุดท้าย ระบบทำงานปกติ เปิดฝามา น้ำธรรมดาๆ กลายเป็นร้อนไอขึ้นเลยครับ แค่ ไม่ถึง 1 นาทีด้วย
เป็นอันว่า ซ่อมอุปกรณ์ ไมโครเวฟ mitron อายุน่าจะครบ 10 ปี พอดี ก็ยังทำงานได้ปกติครับ

ตัวนี้คุ้มค่าจริงๆ ตั้งแต่ใช้งานมา ร่วม 10 ปี พึ่งเสียนี่หละครับ ค่าอะไหล่ร้านไพศาล ราคา 230 บาทส่วนเบอร์คงหาไม่ได้แล้วก็หาตัวเทียบที่ขนาดรู และน๊อตให้เข้ากับตัวเก่า ก็เพียงพอครับ
ส่วนจะใครจะหาเบอร์เดิมได้ก็ดี แต่ผมเบอร์ทั่วไป มันก็ผลิตคลื่นได้เช่นเดียวกัน

เป็นอันเรียบร้อยครับ หมดไป 230 บาทไม่รวมค่าน้ำมัน และเวลาที่ต้องมาถอดมารื้อนะครับ
ตอนนี้ก็ทำงานได้เหมือนเดิม


สุดท้าย หวังว่าคงเป็นประโยชน์สำหรับ เพื่อนๆ พี่ๆ น้องๆ สำหรับจะซ่อมเอง และตรวจเช็ค หรือระบบการซ่อมให้ถูกต้อง และไม่เป็นอันตรายนะครับ ไม่มากก็น้อยนะครับ

สำหรับวันนี้คงพอเท่านี้ครับ นอนหลับฝันดีครับ


/////
