ซ่อมหม้อต้มน้ำ mitsumaru อายุร่วมเกือบ 20 ปี


ขออภัยรูปเอง ตั้งแต่ blog มีการแก้ไข ภาพก็เอียงตลอด ไม่รู็จะแก้ยังงัยนะครับ
เพราะว่าดูผ่าน คอมพิวเตอร์ภาพก็ตรงดี พอ up ขึ้น blog ภาพก็เอียง ไม่รู้จะแก้ภาพยังงัยเหมือนกันนะครับ




เริ่มกันเลย หม้อต้อน้ำยี่ห้อ  mitsumaru ตัวนี้ อายุน่าจะร่วมเกือบ 20 ปี นะถ้าผมจำไม่ผิด  555 แต่ก็ซ่อมมาเปลี่ยนแผ่นความร้อนน่าจะ 2-3 ครั้ง ใช้งานได้จนถึงปัจจุบัน
มาวันนี้ อาการต้มน้ำจะกินกาแฟตอนเช้าก็ใช้ได้ดี แต่ตอนบ่าย ต้มน้ำกินซะหน่อย ไม่ร้อนซะงั้น แต่ระบบไฟฟ้า ยังติดปกติ

พอดีเวลาช่วงเย็นๆ ร้านอะไหล่ยังไม่ปิด เลยรีบรื้อหม้อต้นน้ำ แล้วถ่ายภาพเพื่อจะมาทำ blog เผื่อใครเจอปัญหาหม้อต้มน้ำไม่ร้อนจะได้แก้ปัญหาได้นะครับ

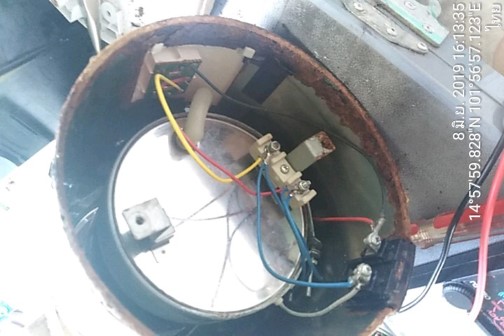

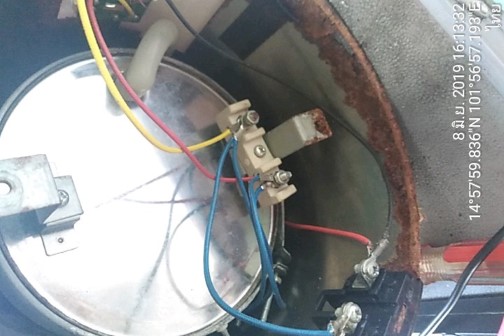

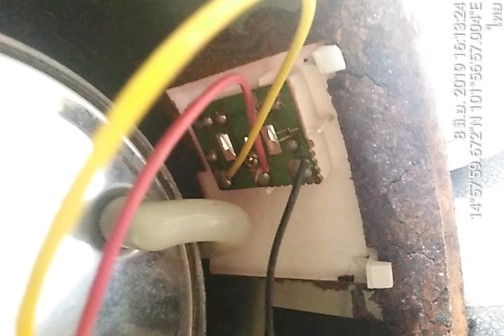

เริ่มจากถอดฝาปิดตูด ถ่ายภาพสายไฟก่อนเพราะว่า ผมก็กลัวลืมเหมือนกันนะครับ สีแดง คือ ไฟเข้า ส่วนดำ ต่อหลอดไฟแสดงสถานะต้ม และ เหลืองก็ต่อหลอดไฟแสดงสถานะอุ่น






เมื่อถ่ายภาพเสร็จก็รื้อ เพื่อจะเอาตัวทำความร้อนออกมานะครับ

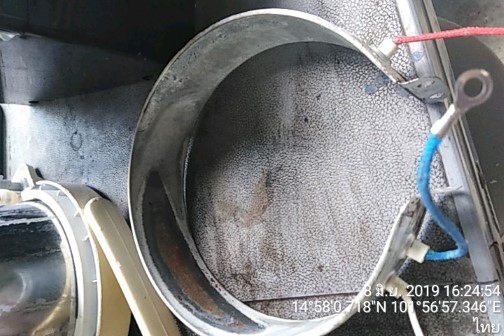

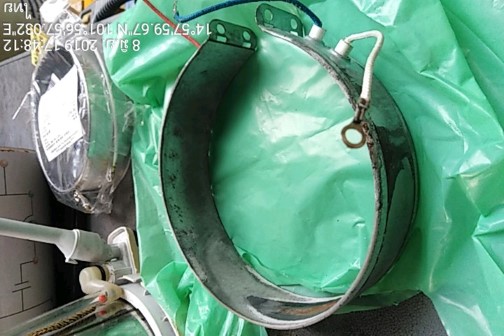

ภาพบนคือ แผ่นทำความร้อนสำหรับหม้อต้มน้ำ ถอดออกมาแล้วครับ

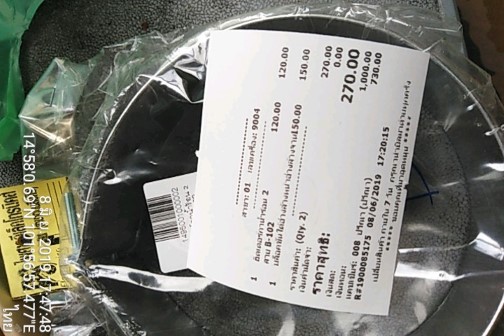

อะไหล่ราคา 120 บาท
ผมก็ซื้ออุปกรณ์อย่างอื่นมาด้วย (ไม่เกี่ยวกับอะไหล่ซ่อมหม้อต้มน้ำ)




ภาพบน อะไหล่ตัวเก่า และอะไหล่ตัวใหม่พร้อมแล้ว (ต้องเอาไปวัดขนาดให้เท่ากันด้วยนะครับ เพราะว่าร้านอะไหล่มีหลาย size หลายขนาดครับ)





เราก็เริ่มต่อสายเหมือนเดิมเข้าที่เดิม ทุกอย่างเหมือนเดิม เสียบปลั๊กไฟ

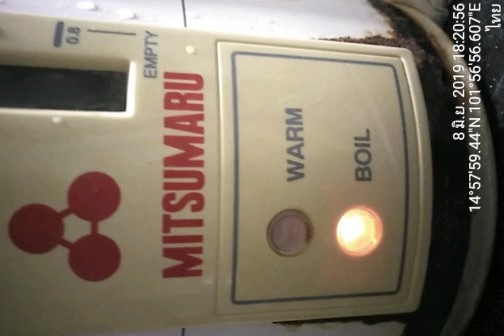

หลอดไฟ แสดงสถานะต้ม BOIL ก็ทำงาน

อ้าวแล้วต่อยังงัย ผมมีภาพ วงจร ท้าย blog เขียนไว้ครับ

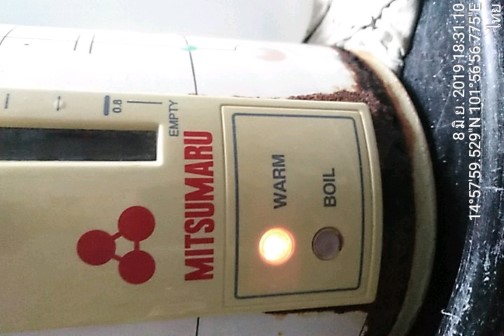

ภาพบน เมื่อน้ำร้อนได้ระดับ โทเมอสตัส ก็ตัดไฟ และ ไฟ warm ก็ขึ้นปกติ

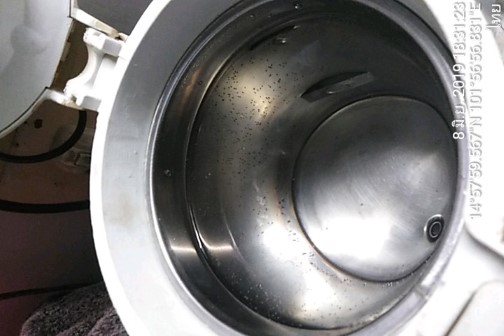

ภาพบน ฟองอากาศ น้ำร้อน มันไม่ได้เดือดหรอกนะครับ น้ำจะร้อน มีควันไอ ไม่ถึงกับเดือด ระบบก็จะตัดตามขนาดเทอร์โมสตัทที่เราติดตั้งไว้ว่าขนาด 90 - 130 องศา
หากต้องการให้เดือดก็เปลี่ยน เทอร์โมสตัทเพื่อให้น้ำร้อนตามต้องการครับ

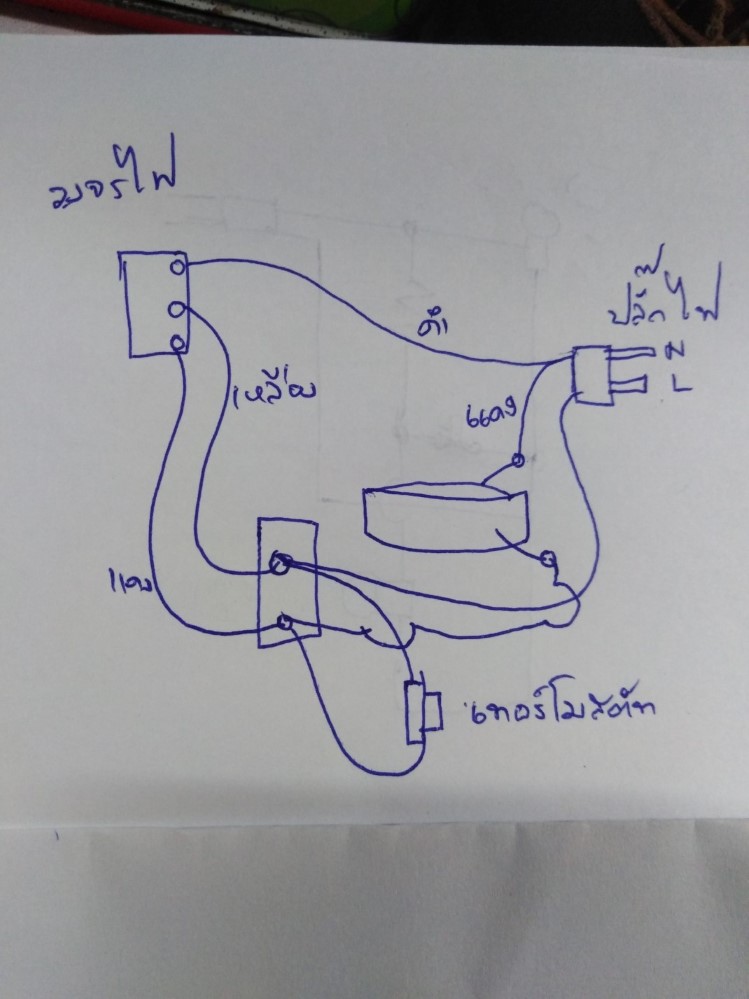

ภาพการต่อสายไฟ หม้อต้มน้ำ




ภาพบน เป็นภาพการต่อวงจรไฟแบบง่ายๆ เผื่อเพื่อนๆ ไม่ได้ถ่ายภาพไว้ หรือ ดู ตามภาพก็น่าจะเข้าใจกันนะครับ



หลังจากอีกวันก็ตรวจสอบตัว ทำความร้อน ปรากฎว่ามี 2 วงจร และมีแผ่นทำความร้อน  2 แผ่น
และอีกวงจรยังสามารถใช้งานได้



หากเพื่อน สมช. เจอปัญหาแบบผม ไม่ต้องซื้อใหม่นะครับใช้วงจรไฟอีกวงจรครับ

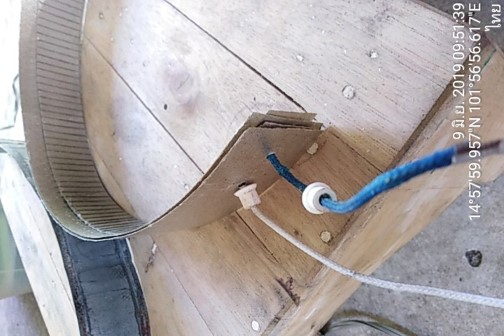

จากภาพจะมีแผ่นทำความร้อน 2 ชุดคือสายสีน้ำเงินและสีขาว



ภาพบน

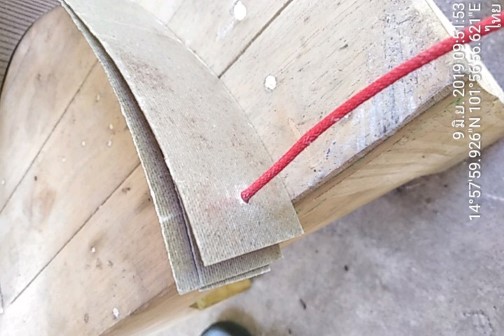

สายสีแดงคือ สายที่ต่อขั้วสีขาวและน้ำเงิน หากต่อวงจรก็สามารถใช้งานต่อได้อีก เพราะว่า สายสีขาว- แดง ไม่ขาดครับ

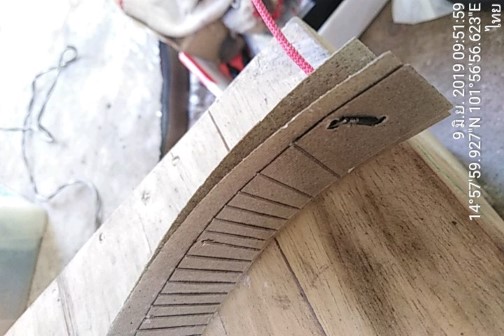

ภาพบน คือ กรณีสายขาด จากขั้ว สีแดง และ สีขาวไม่ขาด หากใช้งานได้ก็สามารถใช้งานทดแทนได้ครับ เพราะว่าไม่ได้ใช้งานเลยตั้งแต่เปลี่ยนมา



ชุดบนคือ ชุดที่เปลี่ยนคือ สายสีแดง และสีน้ำเงิน ปรากฎว่าขาด





ภาพบน นี่คือ แผ่นไมก้าก้น และ แผ่นความร้อนรวม 2 ชุดและแผ่นไมก้าคั่นไว้ กับ ชุดสังกะสี

สรุป หากเพื่อนสมาชิกเจอปัญหานี้ หากห่างไกลร้านอะไหล่ สามารถต่อทำงานได้อีก เพียงแค่ ถอดชุดทำความร้อนแล้ววัดมิเตอร์ ช่วงที่ขาดและ สามารถมัด ต่อกันได้เลย ไม่ต้องเชื่อมนะครับ ต่อหรือทาบทับกันก็สามารถทำงานได้ชั่วคราวได้นะครับ


สุดท้าย
หวังว่าคงเป็นประโยชน์สำหรับเพื่อนๆ ไม่มากก็น้อยนะครับ
