ซ่อม board แอร์บ้าน saijo-denki มอเตอร์ไม่หมุน




สวัสดีครับ
พอดีน้องทีทำงาน จะย้าย แอร์ และ อาการแอร์ พัดลมคอยล์เย็นไม่หมุน แต่พัดลมคอยล์ร้อน ทำงานปกติ น้ำยาไหลดี แต่พัดลมไม่หมุน เลยถอด board ให้มาเช็ค
เป็น แอร์ saijo denki

สวัสดีครับ วันที่ 20 พค 2567

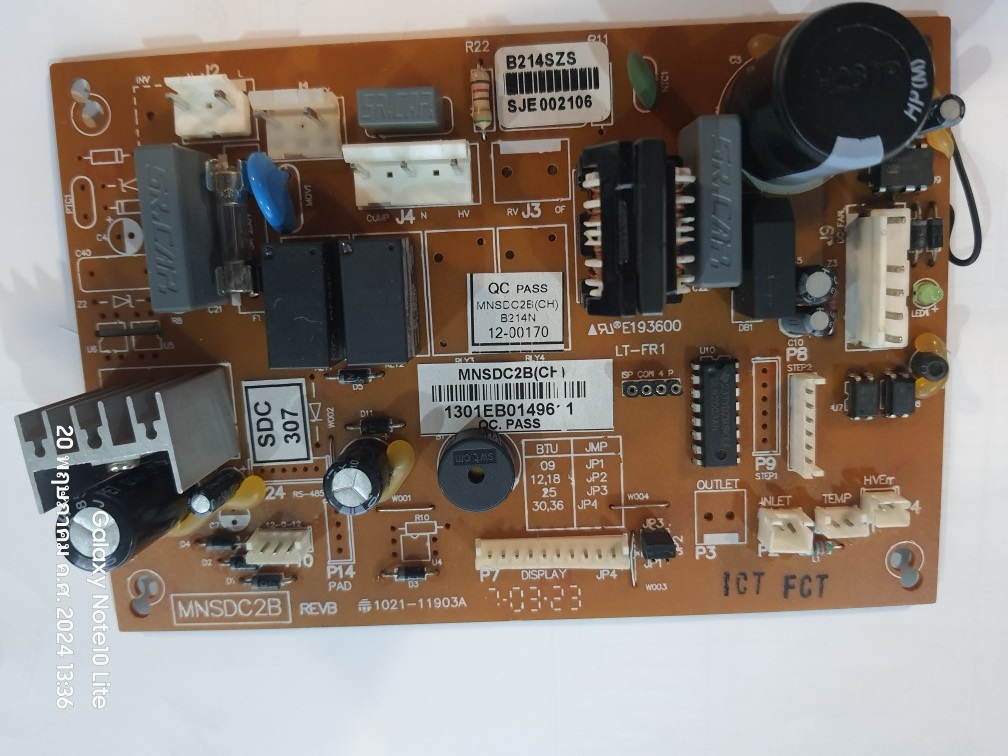

board model MNSDC2B(CH) ซึ่งใครมีตัวนี้ อาการเดียวกัน ก็สามารถซ่อมเองได้ หรือจะสั่ง board ใหม่ ราคาประมาณ 4 พันบาท ก็ได้นะครับ เอาที่สะดวก แต่ด้วย ผมพอมีทักษณะในการหาตัวเสีย และ ไล่วงจรอยู่บ้าง ก็อาสาที่จะซ่อมให้ครับ เพราะว่า board ส่วนมาก อาการพวกนี้ หากรู้หลักการ และ ไล่ไฟเป็น ก็จะไม่ยากหรอกครับ
เครื่องมือต้องมี

1. มิเตอร์แบบเข็ม
2. มิเตอร์แบบ digital

ผมใช้งานทั้ง 2 ตัว เนื่องด้วย หากจะวัดค่า R ใช้ meter digital จะง่ายครับ และวัดพวก ไล่วงจร หรือ ตัวช๊อต มิเตอร์ digital จะส่งเสียง จะง่ายกว่า แบบเข็ม เอาเป็นว่ามี มิเตอร์เข็ม และ มิเตอร์ digital ติดบ้านไว้ครับ ราคาไม่แพง 2-3 ร้อยบาท ก็ใช้งานได้เช่นเดียวกันครับ





ภาพบน คือ รายละเอียดส่วนมาก อะไหล่ แอร์ จะเสีย ก็จะมี ic regurator , relay ,ic control , ไดโอด  หลัก ๆส่วนมากจะเสีย หรือ หมดอายุการใช้งาน

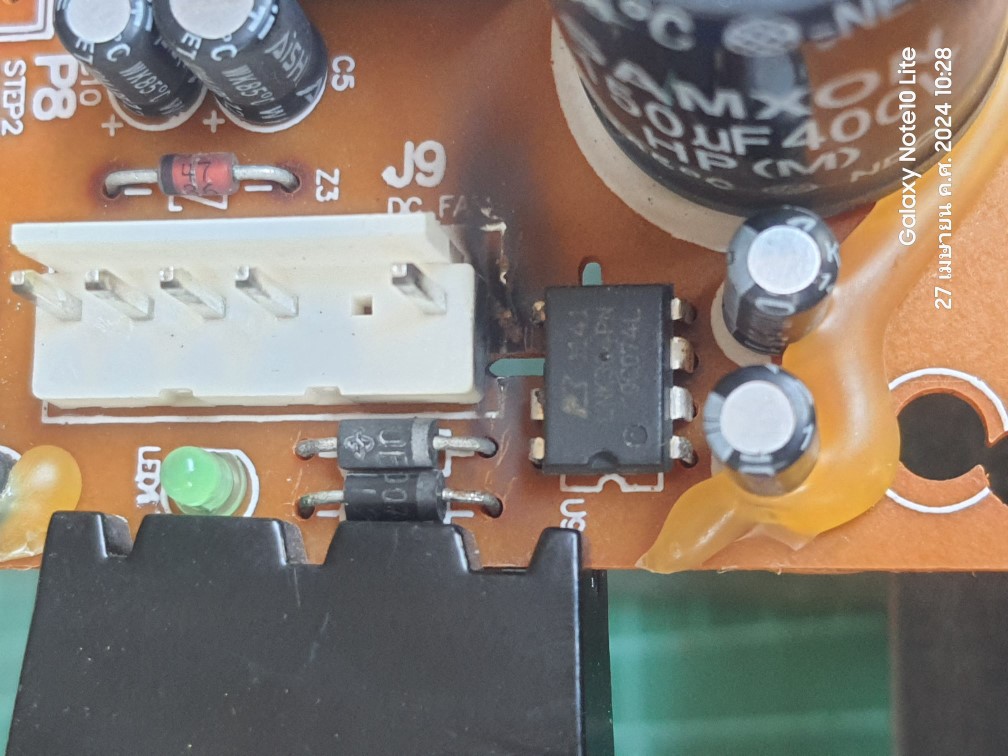

สังเกตุ มีรอยไหม้ ซึ่ง ic ตัวนี้ control ไฟสำหรับ พัดลม

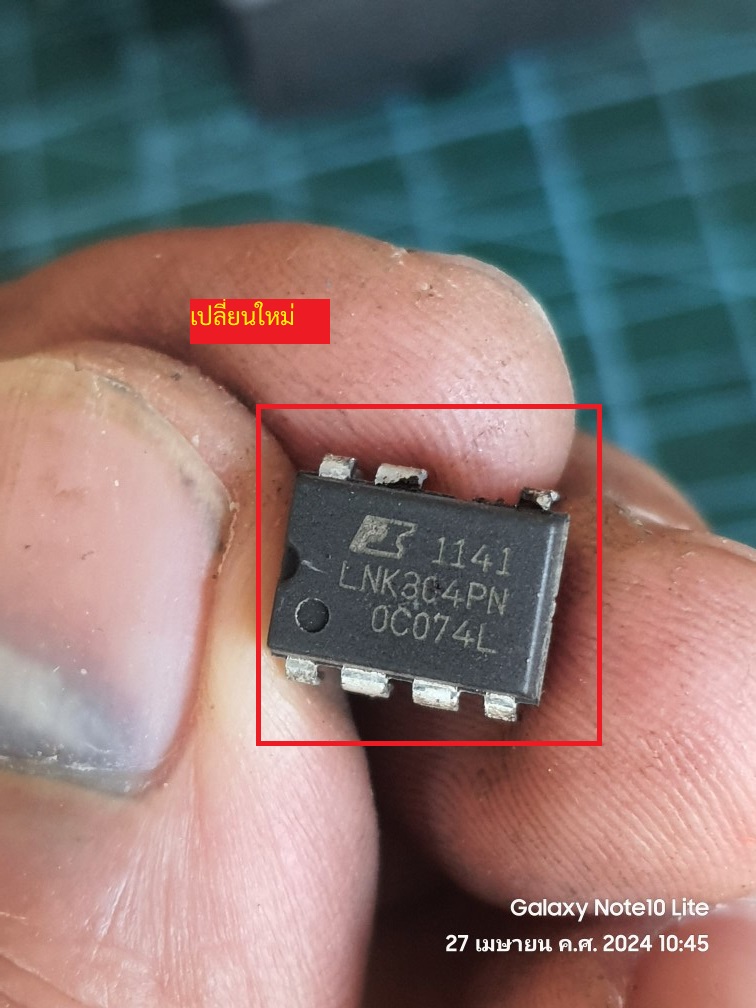

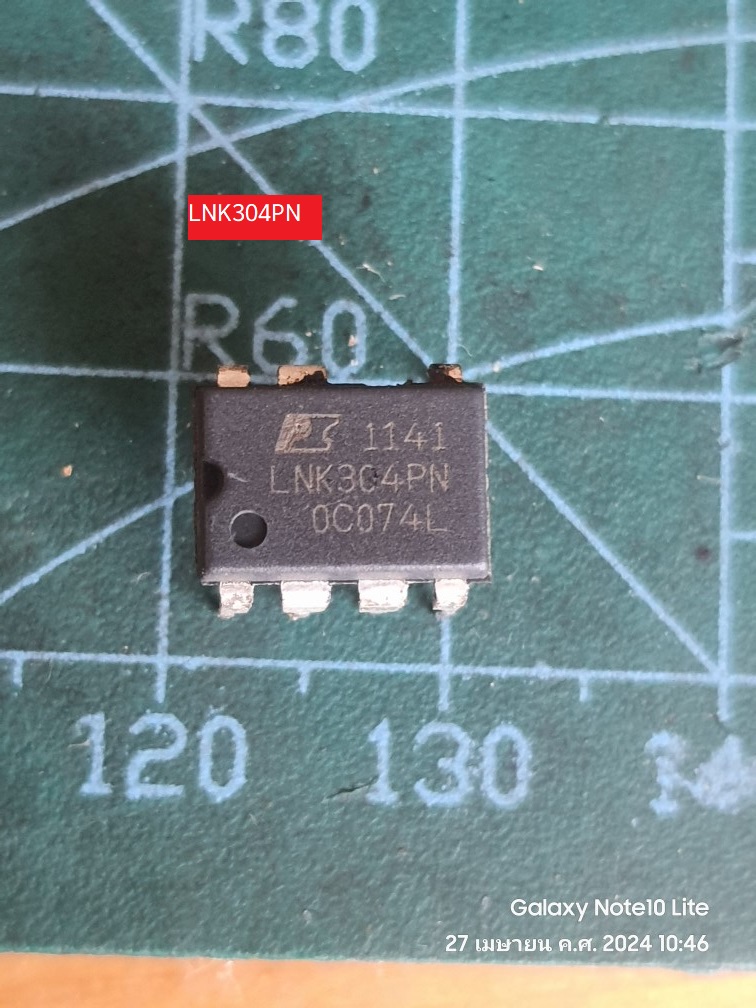

ถอดมาครับ แล้วเปลี่ยนซะ LNK304PN ไม่ต้องไล่เช็ครับ เสียเวลา ราคาตัวละไม่เกิน 20 บาท




เบอร์ LNK304PN เอาไปร้านไพศาล ให้ร้านหาให้ก็มีขายครับ ถอดตัวอย่างไปร้านเลย หรือ จะถ่ายภาพไว้ให้น้องๆ คนขาย หาอะไหล่ให้ได้เลยครับ

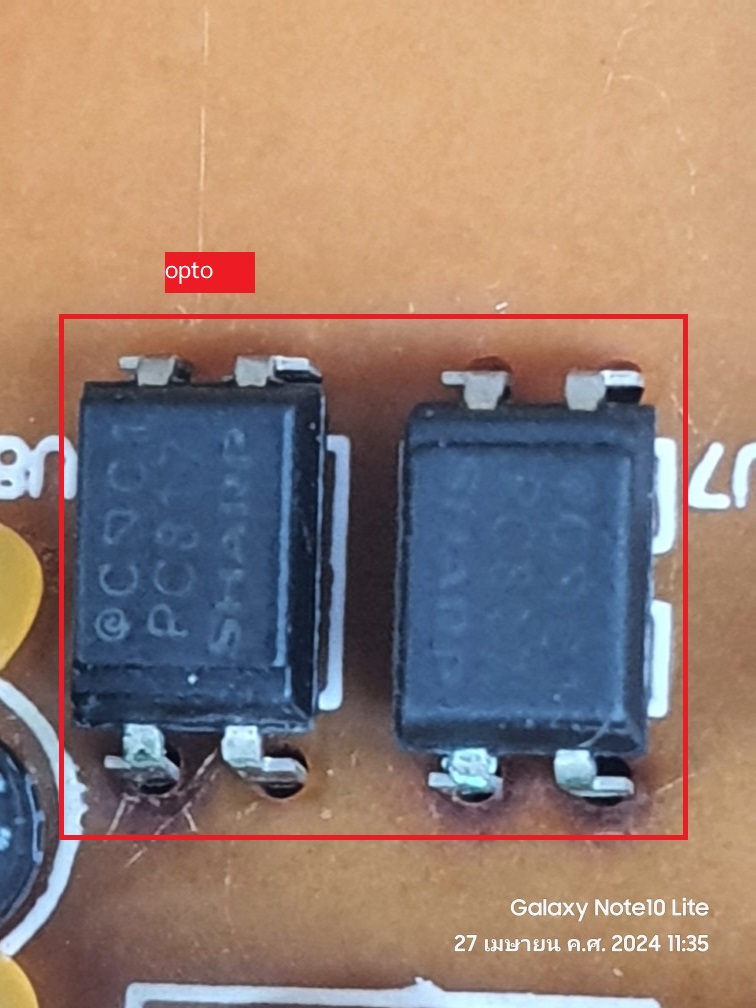

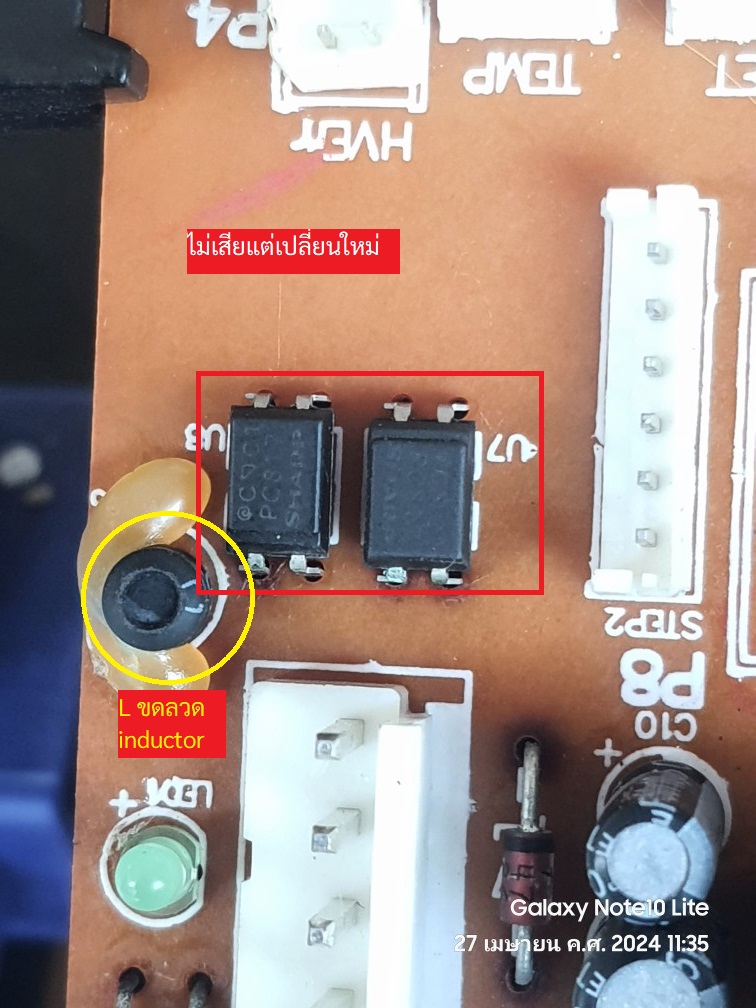

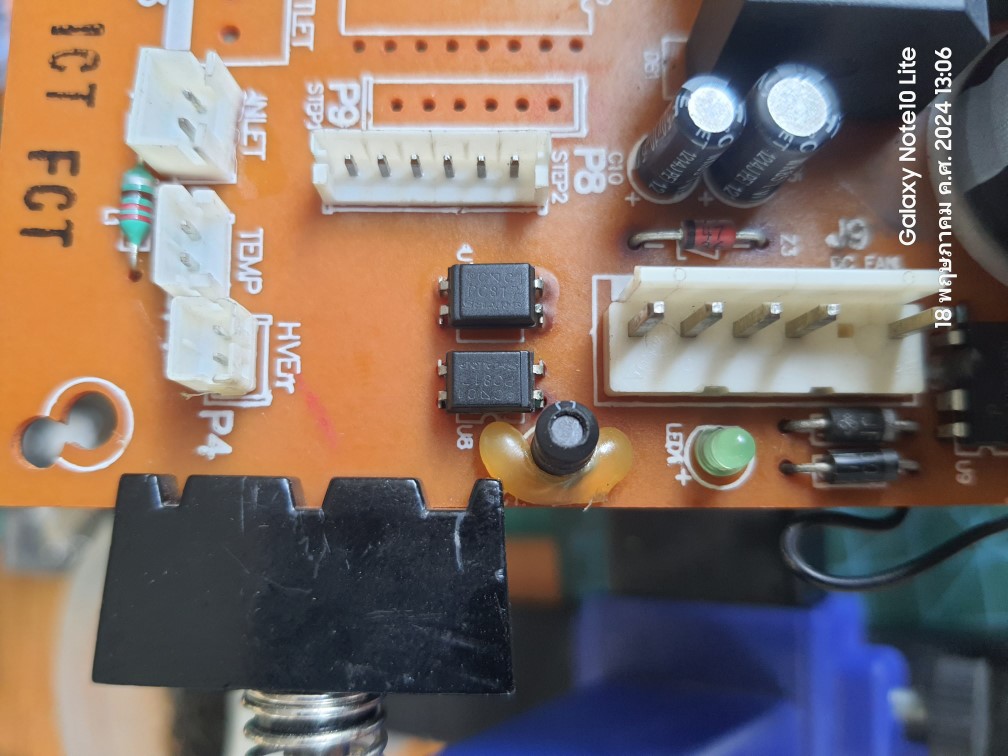

opto 2 ตัว เอาไว้ control การไหลและ feedback ในวงจรว่า ส่วนไหนทำงานแล้ว หรือส่วนไหนยังไม่ได้ทำงาน ประมาณนั้น ส่วนจะรายละเอียดเอาหาอ่านเอานะครับ




ภาพบน L ขดลวดตัวนี้ ก็ เอาไว้หน่วงสำหรับ ไฟที่จะวิ่งเข้า ขาของมอเตอร์

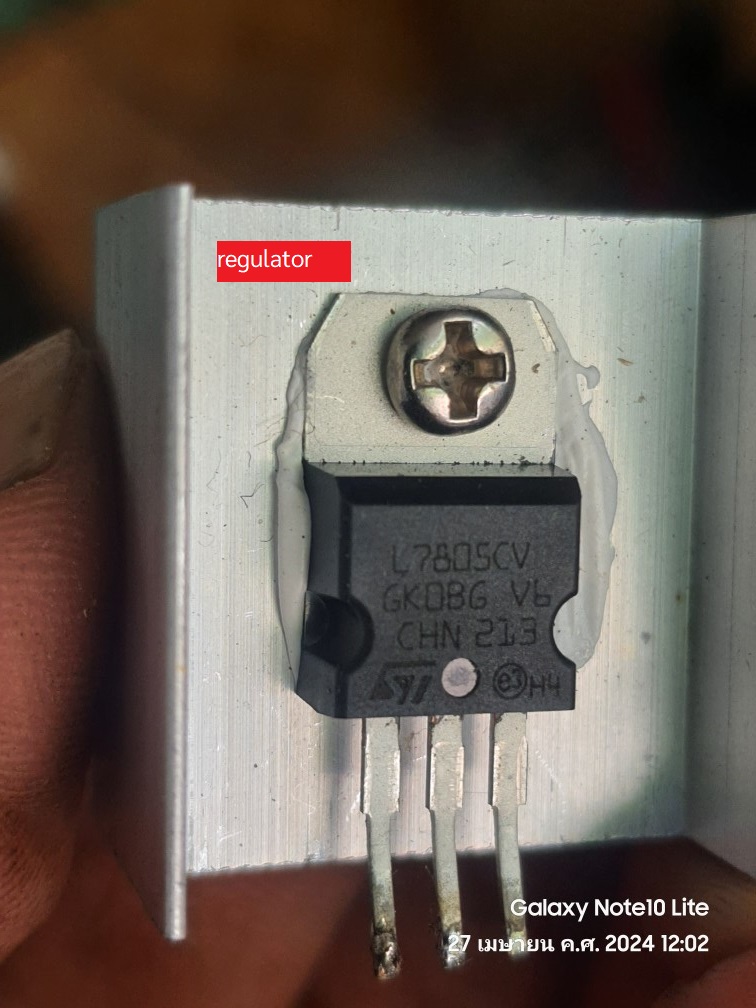

ic regurator เบอร์ L7805cv ราคาร้านไพศาล ตัวละ 15 บาท ก็เปลี่ยนใหม่ครับ

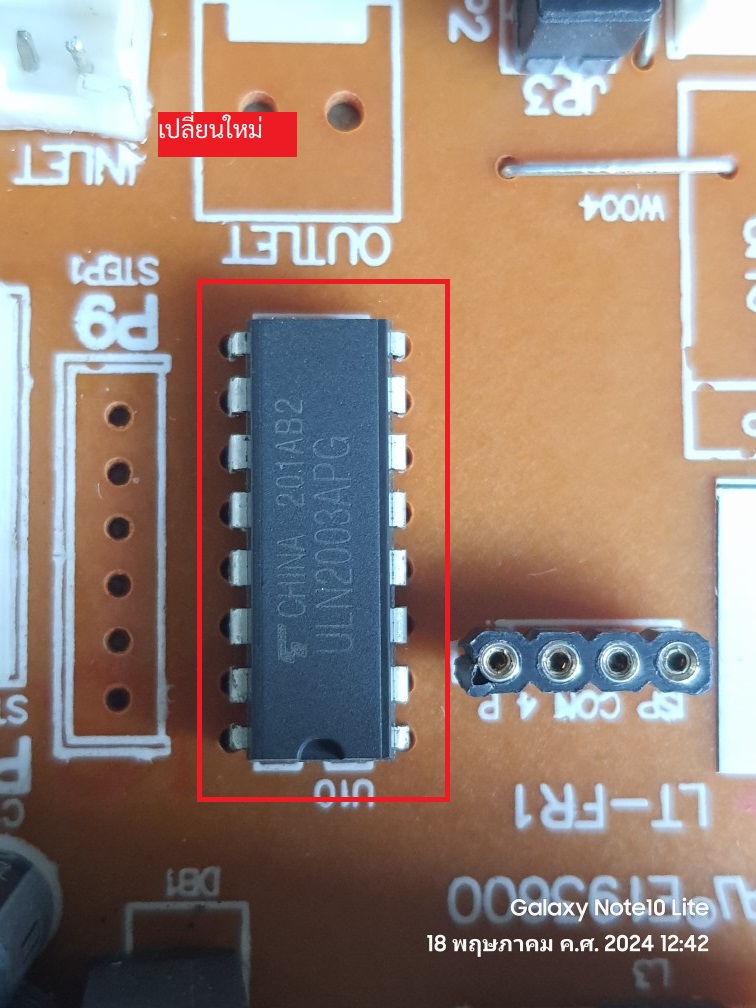

อะไหล่ตัวด้านบน ic 16 ขา เบอร์ ULN2003APG ก็เปลี่ยนใหม่ ร้านไพศาล มีขาย ถ้าจำไม่ผิด ราคาไม่เกิน 30 บาท หรือจะสั่ง online มีขายเยอะแยะครับ

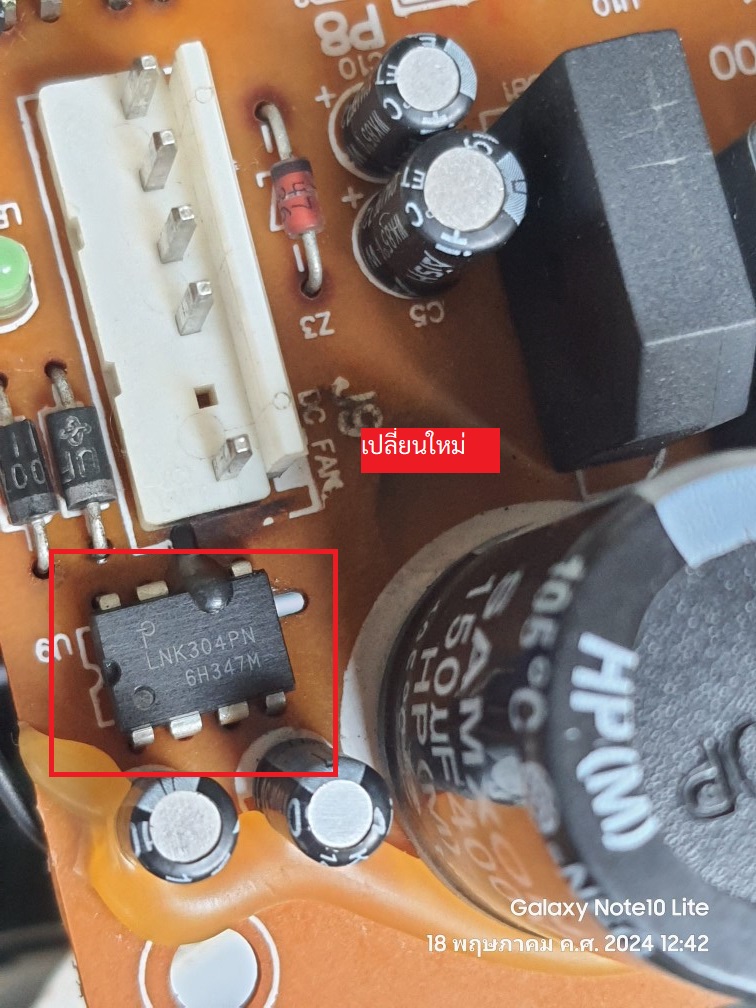

ic ตัวนี้ เบอร์ LNK304PN ก็ราคาตัวละ 20 บาท ถ้าจำไม่ผิดร้านไพศาล




เบอร์ opto 817 ก็มีขายตัวละ 5 บาท

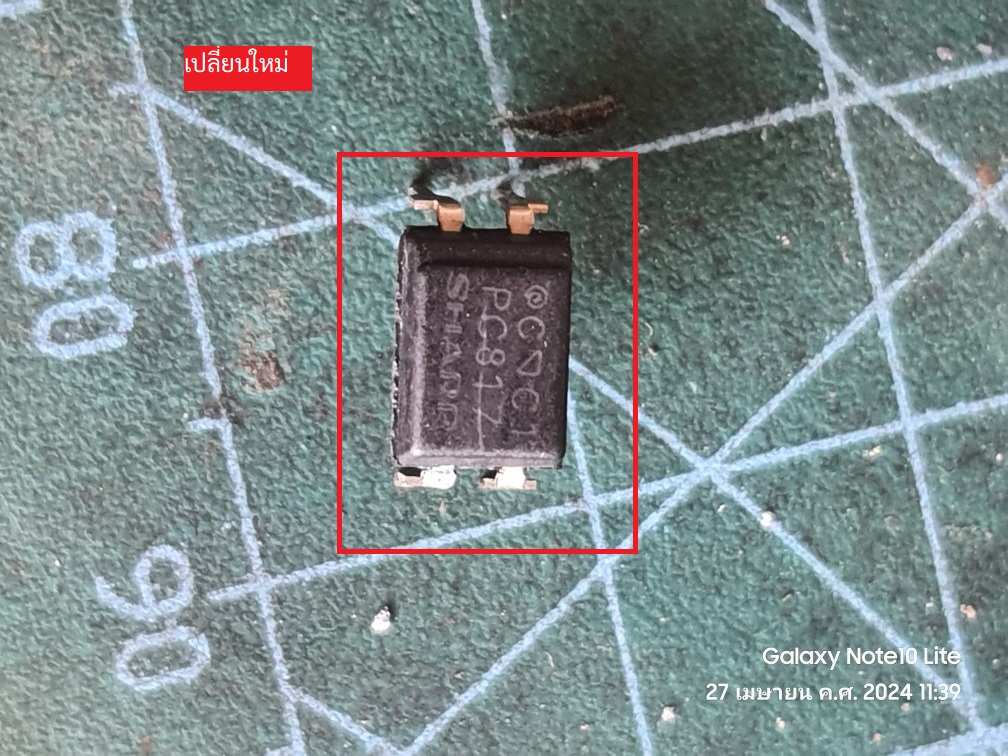

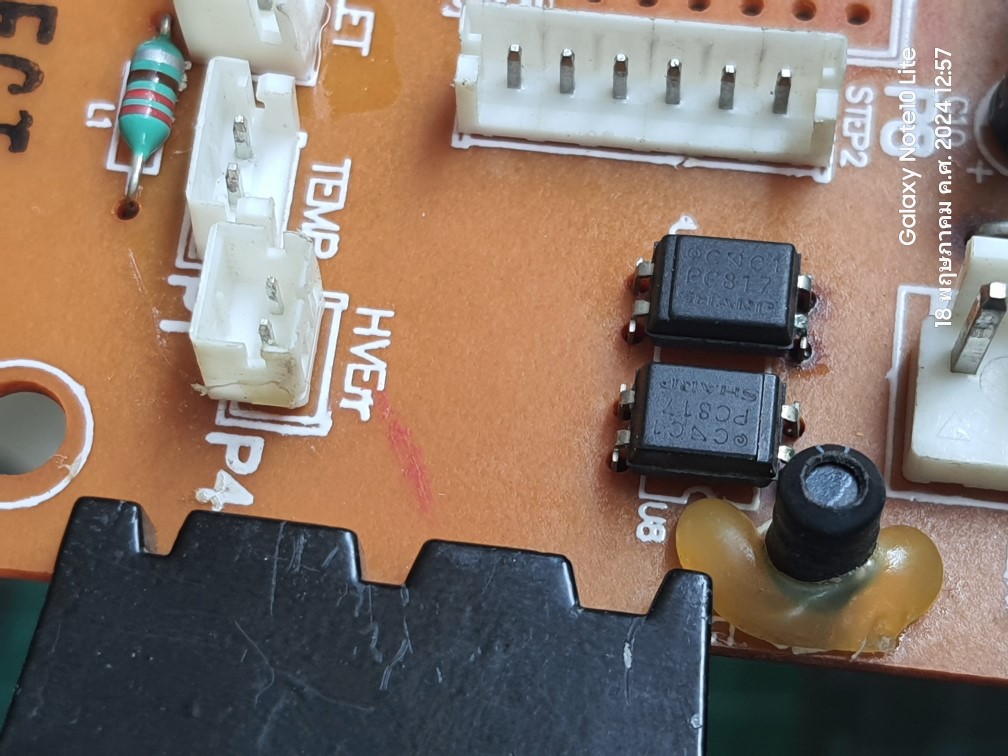

ภาพบน opto ตัวเก่า ไม่เสียนะครับ แต่ก็เปลี่ยนใหม่

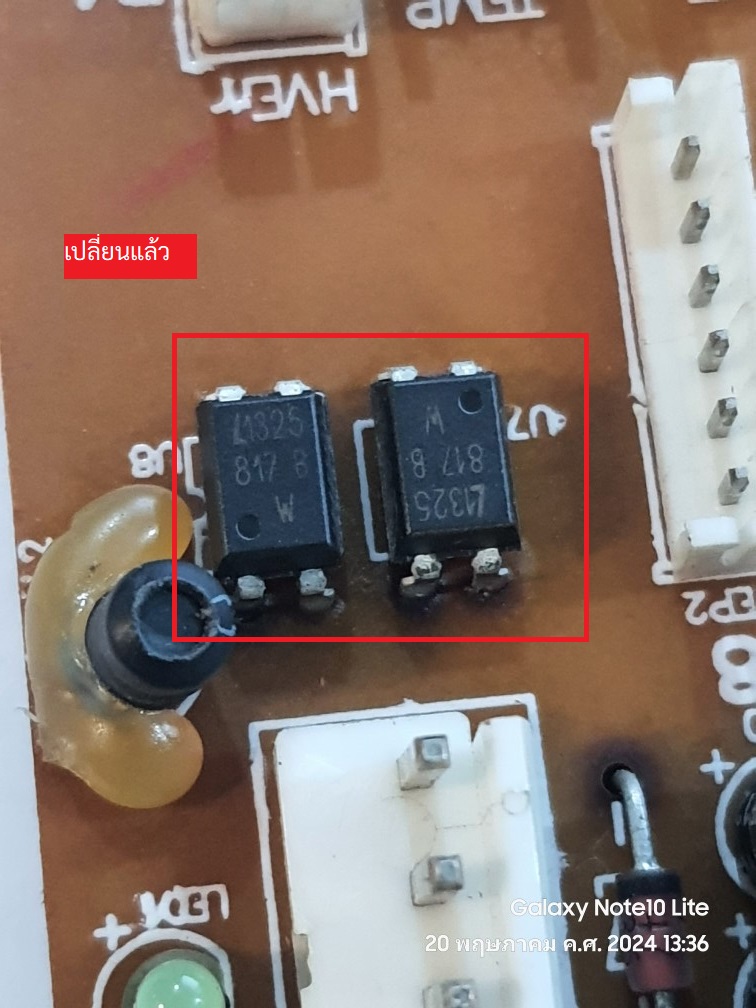

เปลี่ยนใหม่แล้ว ตัวเก่าไม่ได้เสียนะครับ แต่อะไหล่พวกนี้ ราคาตัวละ 5 บาท ครับ




สรุปเปลี่ยนมี

ชุด opto 2 ตัว (ตัวเก่าใช้งานได้ครับ )
ชุด relay 2 ตัว (ตัวเก่าใช้งานได้ครับ  แต่เก็บไว้ใช้งานกับ board อื่นได้
ตัว regurator 3 ขา
ic 7 ขา เบอร์ LNK804PN
ic 16 ขา เบอร์ ULN2003APG

อะไหล่ทั้งหมดไม่เกิน 150 บาท ถ้าจำไม่ผิดนะครับ แต่อย่าลืมค่าน้ำมันรถไปซื้อด้วย แต่ถ้าใครสั่ง online ก็น่าจะประมาณ 2 ร้อยกว่าบาท แต่ ก็ดีกว่า สั่ง board ใหม่ ราคาประมาณ 4 พันกว่าบาทครับ เลือกเอาที่สบายใจกระเป๋าเงินครับ

เอาไว้ ส่งกลับให้น้องแล้วให้น้องๆ ไปใส่แล้วจะมารายงานผลนะครับว่า พัดลม จะใช้งานได้หรือไม่ได้ อย่างไรจะมาบอกมาเล่าให้ฟังใหม่นะครับบบบ

วันนี้ คงพอแค่นี้ก่อนนะครับ


เอา วิธีการวัด มอเตอร์ dc มาฝากครับ ดูแล้ว เข้าใจง่าย




หลังจากเอา board ให้น้องไปติดตั้ง น้องบอกว่า พัดลมก็ไม่ทำงาน ก็เลยให้น้อง เอา board กลับมา ซึ่งผมดูข้อมูล และ ถอดอะไหล่ ตัวที่คิดว่า มีปัญหา จริงๆ แล้ว ตอนวัด ohm เข็มก็ขึ้น ก็เลยถอดมาวัด ปรากฎว่า ขาดข้างใน

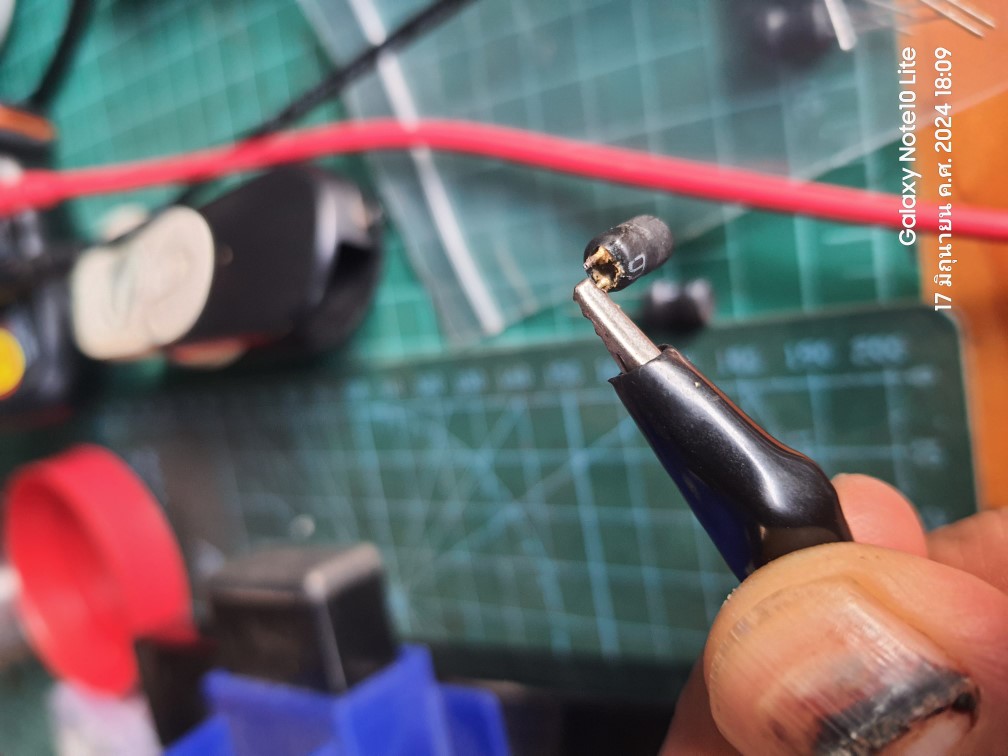

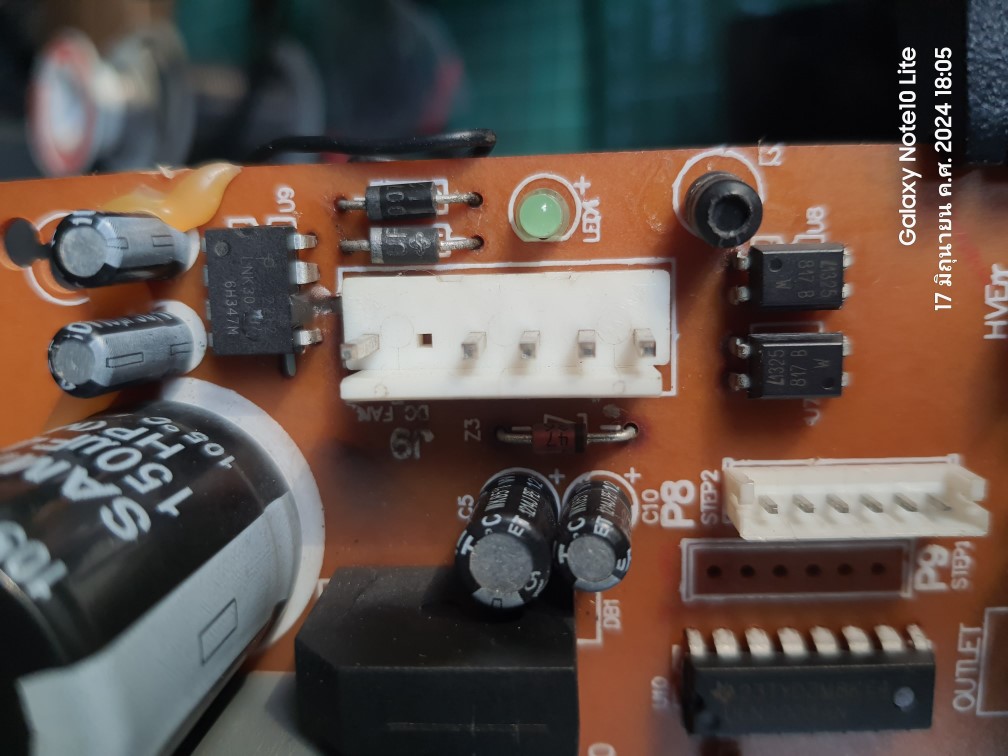

ภาพด้านบน L ตัวที่มีปัญหา มีขี้เกลือขึ้น ถอดมาวัด แล้วเข็มไม่ขึ้น เปลี่ยนเลย

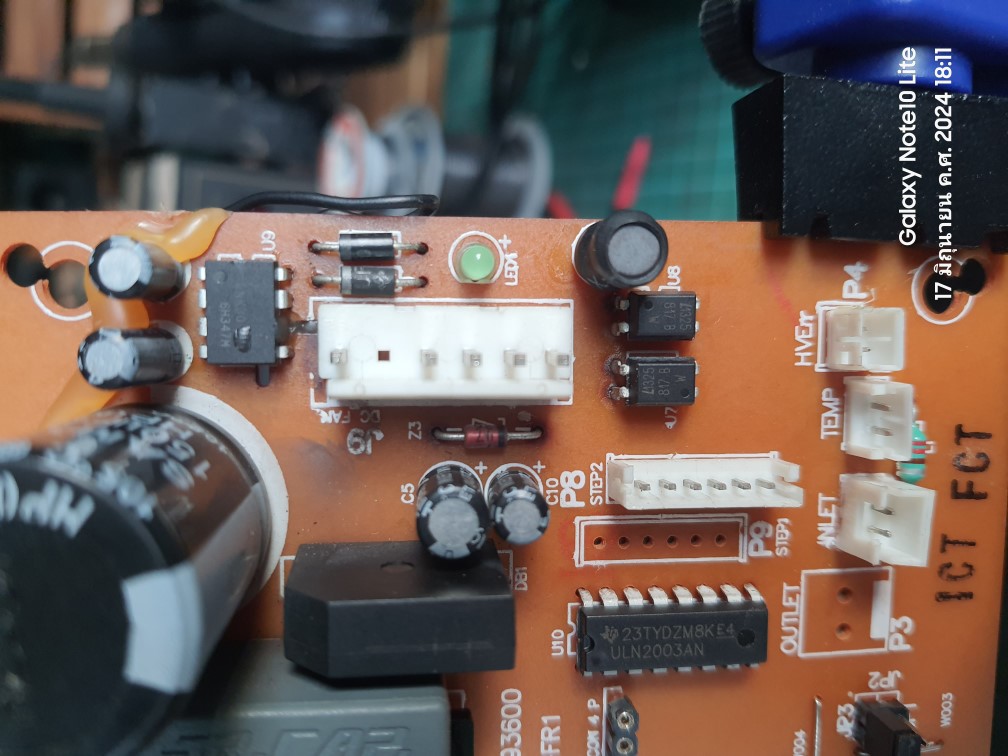

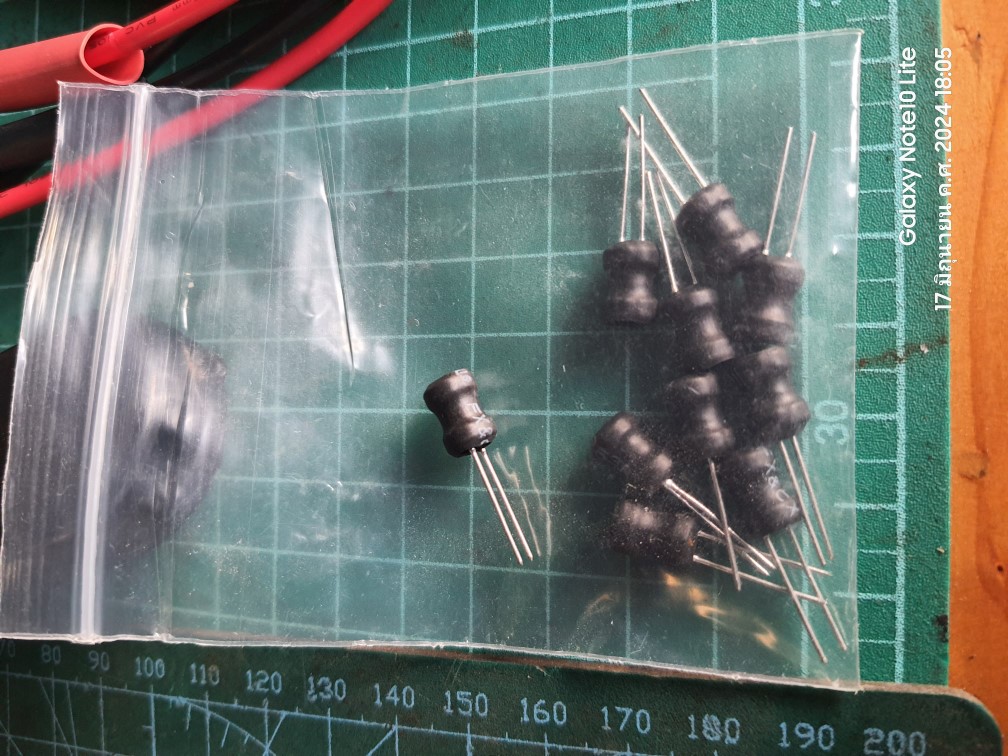

หลังจากเปลี่ยน L หลังจากแก้ไข แล้วรุ่งเช้าก็เอามาให้ น้อง เดี๋ยวจะมารายลงานผลนะครับบบบบ ว่าพัดลม จะติดหรือไม่ ติดตามตอนต่อไปครับบบบ วันนี้คงพอแค่นี้ก่อนนะครับ
