รีวิว การ D.I.Y แอมป์ทรานซืสเตอร์มีหลอด nobsound ms-10d iโม ให้เสียงดีขึ้น

.
.

พอเห็นชื่อแอมป์ Nobsound ms-10d ทีไร   จะมีความรู้สึกว่า มีการหลอก เพราะเห็นโฆษณาว่า เป็นแอมป์หลอด ทั้งที่ภาคขยายกำลังเป็นทรานซืสเตอร์ เพียงแต่มีภาคโทน หรือบัพเฟอร์ เป็นหลอดเท่านั้น (แอมป์ไฮบริด)

เห็นหลายคนรีวิวแบบอารมณ์ว่าได้ซื้อแอมป์หลอด มาก็อดสงสารไม่ได้ กล่องก้ทำเหมือนจงใจให้คิดว่าเป็นแอมป์หลอด แต่ช่างเถอะ ไม่ใช่ประเด็น วันนี้จะมาบอกเล่าการ ปรับปรุง เสียง ให้ดีขึ้น
ผมซื้อแอมป์ตัวนี้ มาหลายปี แล้ว และเก็บไว้เฉย ๆ เพราะฟังเสียงแล้ว สู้แอมป์ตัวอื่นที่ใช้ฟังเพลงในบ้านไม่ได้   เพราะเสียงเบสบางไปหน่อย เลยทิ้งลืม จนโควิดมา เลยว่างมีเวลานำมาผ่าตัดซะเลย

คือผมต้องการให้เสียงทุ้มมันมากขึ้น ฟังเพลงอะไรแนวไหนก็ได้ อย่ากระนั้นเลย ลากมันออกมา (ผมเคยผ่าตัดเจ้า nobsound ตัวนี้ เพื่อลดความร้อนของเครื่อง แก้ปัญหาหลอดร้อนมาแล้วก่อนหน้านี้   จึงง่ายมากในการจัดการ

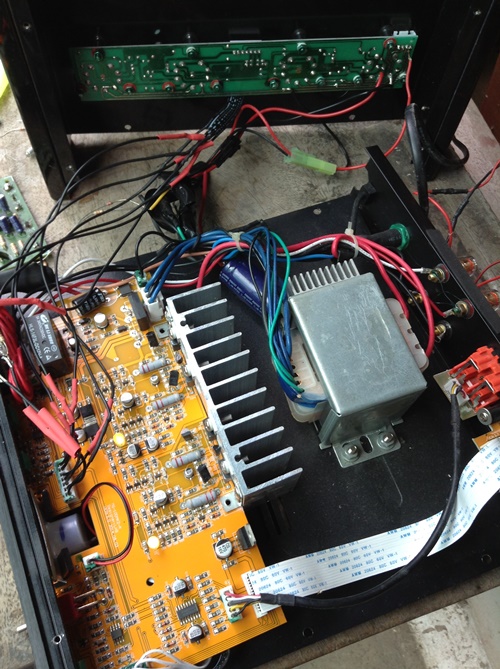

เปิดฝาออกก่อนครับ หน้าตาภายใน คงจำได้ แบบนี้

ก่อนอื่นหาจุด input -out put ที่เราจะไปตัดต่อพันธุกรรมกันครับ
ไม่ต้องไปหาด้านล่างแผ่นวงจร ให้ตาลาย เพราะลายเส้นเล็กมาก ลำบาก ให้ดูด้านบนของแผ่นวงจร จะเห็น ที่เสียบ ดึงแพสายออกมาเลยครับ

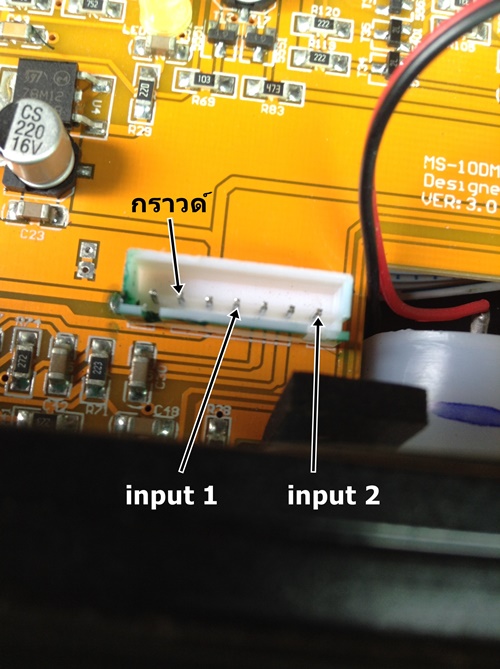

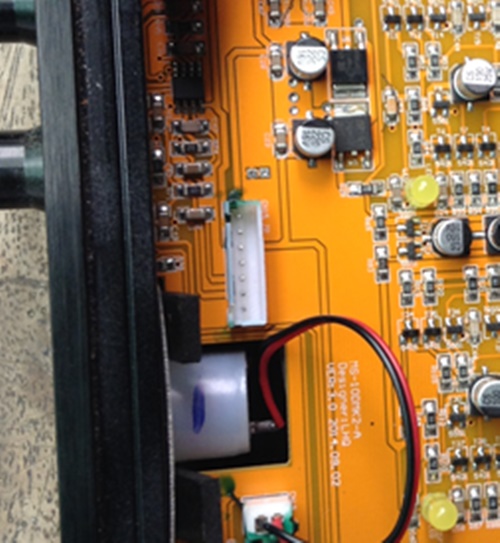

จะพบว่า แถวเสียบสาย มี 7 ขา ดังรูป

ขาทั้ง 7 ผมจะเรียกว่า ขาที่ 1 2 3 4 5 6 และ 7 จากบยลงล่างนะครับ
จะมีขา ที่ใช้งานจริง ๆ อยู่ สามขา คือขาที่ 2. 4 และ 7 ผมตัดสายออกทั้งหมด เพื่อต่อใหม่ ให้ทำงานสะดวกขึ้น

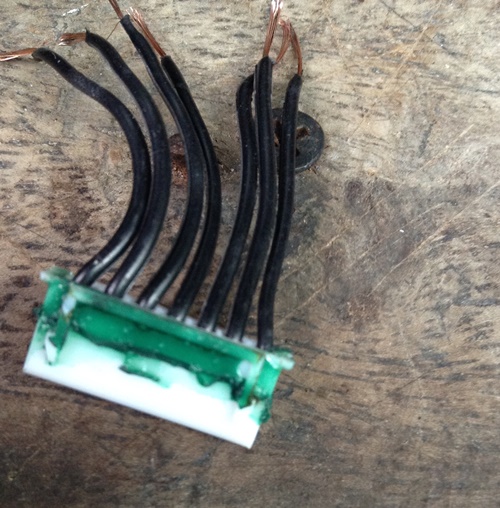

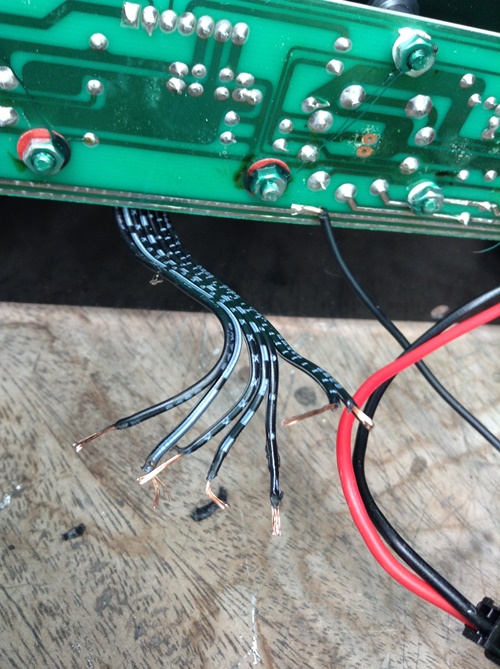

ตัดออกแล้วหน้าตาประมาณนี้ครับ จากแผงหลอดก็ต้องมี 7 สายเหมือนกัน สายไหนเป็นสายไหน ต้องไล่ดูให้ดี เด้อครับ ถ้ารู้สึกว่ารีบ ให้หยุดไว้ก่อน

กลับไปดูขาที่เสียบใหม่ครับ

ขาแต่ละขา มีความสำคัญดังนี้

ขาที่ 2 คือสายกราวด์
ขาที่ 4 และ 7 คือขาที่รับสัญญาณเสียงไปยัง อินพุตซ้ายขวา ของภาคขยาย ดังนั้นสายที่ออกมาจากแผงหลอด ที่ต่อกับขาที่ 4 และ 7 ตัดออกเลยครับ

ให้สนใจ 3 ขานี้ก่อน
ขาอื่นไม่ต้องไปสนใจ เดี๋ยวสมาธิจะเสีย

ขั้นที่ 1 ทดลองการต่อวงจร พาสซีฟ ฟิลเตอร์ สุง ต่ำ อนุกรมเข้าไปที่สาย 4 และ 7 โดยให้ อินพุคของวงจรฟิลเตอร์ ต่อกับสายที่มาจากหลอด ส่วนเอาท์พุตของวงจรฟิลเตอร์ ต่อกับสายที่ตรงไปยังขา 4 และ 7 ที่ตัวเสียบ ส่วนกราวด์ใช้ร่วมกันอยู่แล้ว

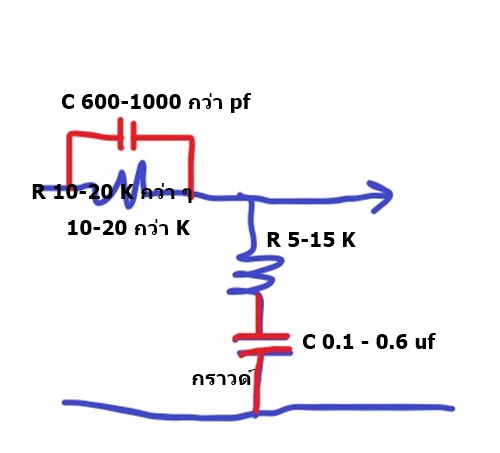

ด้านบน เป็นตัวอย่างวงจรพาสซืฟ โทน แบบง่าย ๆ แสดงข้างเดียว ที่ผมใช้ ค่าคร่าว ๆ เท่าที่หาได้ ไม่จำเป็นต้องตรง แต่ก็ประมาณนั้น อย่างผมทดลองใช้ 1000 pF กับ 0.47 ส่วน R ผมใช้ 15 K กับตัวล่าง 5.6 K เหตุผลเพราะมีคาดังกล่าวเหลืออยู่ในมือพอดี^^

ลูกศรชี้ไปทางขา 4 และ 7 ก้คือต่อสายไปที่นั่นเลย

ทดสอบฟังเสียง

เนื่องจากเป็นวงจรพาสซีฟ ทำให้ระดับเสียง เบา ลงพอประมาณอย่างที่คาด แต่ฟังสบายหูขึ้นเยอะ เพราะความถี่กลาง ๆ ถูกลดลง เสียงเบสและเสียงแหลม ฟังชัดขึ้น (คล้ายลาวด์เนสเลย) ถือว่าผ่านครับ สังเกตชัดว่าดีขึ้นกว่าเดิมละ

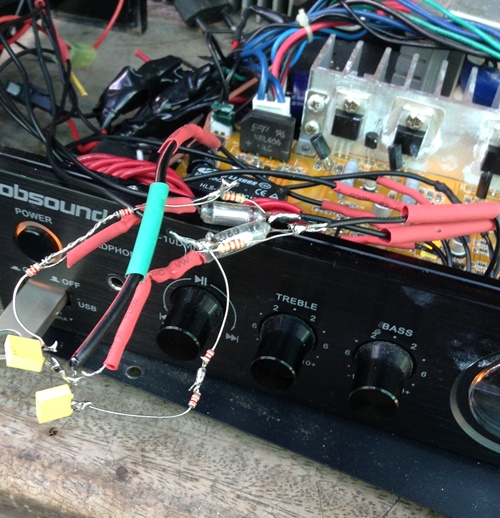

หน้าตาการต่อ ยุ่งเหยิงวุ่นวายอุบาทว์น่ารักมาก เพราะต่อแบบทดลอง เดี๋ยวก็รื้อออกครับ จึงไม่จำเป็นต้องแสวงหาความงดงาม ฮา

ขั้นที่สอง

จากที่ทดลองด้านบน เสียงก็ดีขึ้น เบสฟังเป็นธรรมชาติขึ้น แหลมก็ใส เพราไม่มีการขยายสัญญาณ เรียกว่าเอาของเดิมนั่นละมาปรุงแต่ง แต่ข้อเสียงคือ ระดับเสียงเบาลงเยาะ แต่ก็ฟังได้นะครับ ถ้าไม่ต้องการเปิดดัง ให้เพื่อนบ้านเอาก้อนอิฐมาร่วมวงฟังด้วย แต่กิเลสของผมยังไม่ยอมหยุด แต่ท่านใดที่พอใจระดับนี้ จะหยุดก่อนก็ได้ครับ

แต่ถ้า อยากฟังระดับดังแบบเดิม แต่เบสมากขึ้น ทำไงดี

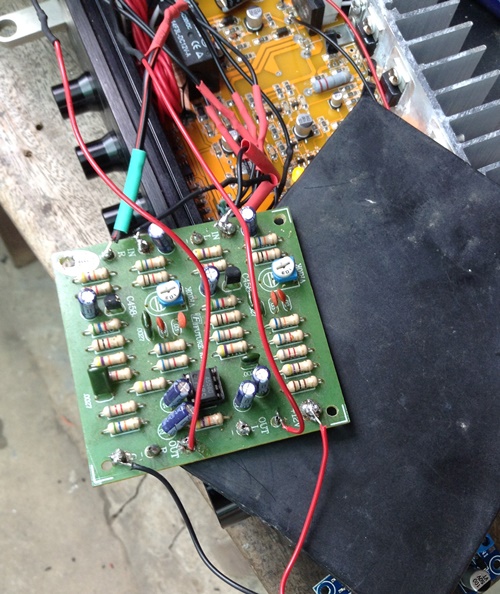

หันไปมอง อ้าว... เอวงจรบูตเบสเก่าเก็บทิ้งลืมอีกตัว ได้การละ เอามาต่อแทนวงจรฟาสซีฟด้านบนซะเลย

ส่วนไฟเลี้ยง เอามาจากไหน ก็เอามาจากไฟของแอมฉนั่นละครับ เพราะผมมีวงจรปรับแรงดีนไฟพอดี สั่งซื้อมานานแล้ว จากจีน ราคาไม่กี่สิบบาท แต่ใช้งานดีมาก เกินคุ้ม จุดต่อไฟ ก็อยู่ด้านหน้าไดโอดเรียงกระแส หาไม่ยากครับ แสดง บวก กราวดฺ ลบ ชัดเจน ให้ต่อจากบวกและกราวด์ (อย่าเผลอไปต่อลบนะครับ^^) แล้วใช้ไขควงแบนปรับโวลต์ จาก 22 V ให้เหลือ 12 V เพื่อใช้กับวงจรบูตเบส

ถ้าท่านใช้วงจรนี้ ก่อนใช้ ให้ปรับ R เกิอกม้าทั้งสองตัว ถ้าทวนเข็มนาฬิกาเบสจะเบาลง หมุนตามเข็มนาฬืกา เสียงเบสมากขึ้น ลองหาตำแหน่งที่เหมาะกับลำโพงที่สุด ผมปรับไว้ตรงกลาง เรียกว่าปรับเสียงเบสได้ตามใจและลำโพง เพราะบางทีลำโพงตัวเล็กให้เสียงเบสดีกว่าลำโพงตัวใหย๋ก็มี ต้องปรับใหม่เมื่อเปลี่ยนตู้ลำโพง

ทดลองฟัง
โอ.... เสียงดีขึ้นมากเลยครับ เบสนุ่มนวลมากขึ้น (ขนาดยังไม่ได้โมวงจร) สามารถปรับให้เข้ากับเพลง กับลำโพงทุกประเภท ปรับแหลมกับทุ้มได้ดั่งความต้องการ เรียกว่า จากแอมป์ ที่ทิ้งไว้หลายปี เฉิดฉายทันตา สงสัยต้องยกไปประจำการ ที่ห้องใดห้องหนึ่งแล้วครับ

หวังว่าคงเป็นแนวทาง ให้ท่านนำไปประยุกต์ใช้ ตามความถนัดนะครับ
ไม่ต้องทำตามนี้ ที่ว่ามาเป็นการเล่าให้ฟัง เท่านั้นเด้

ยังมีต่อนะครับ
แต่วันนี้พอก่อนเด้อ ข้อยมึนแล้ว จักหยังเป็นหยัง สายไฟมุนอุ้ยปุ้ยปานซุปผักติิ้วอาโลด เห็นวากะดาย^^

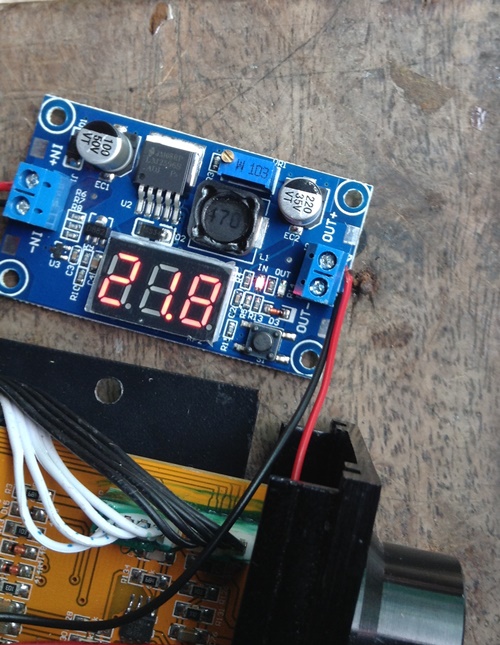

นี่ตัวปรับแรงดันครับ

อ้อ บางท่านอาจสงสัยว่า แล้วจะยัดอุปกรณ์ทั้งหมด ลงกล่องเดิมยังไง ทำได้ครับ พอดีหาภาพไม่เจอ เจอจะเอามาให้ดูครับ
