DIY #37 : ทำขายึดผนังแขวน LCD ปรับทิศทางได้รอบทิศ ด้วยงบจิ๊บๆ (I-TYPE)

มี LCD SS 32" กับเค้าอยู่เครื่องนึง กำลังจะเอาไปใช้ที่บ้านแม่ซะหน่อย แต่ก็จำกัดเรื่องจุดวาง เพราะบ้านแม่เป็นห้องแถวคูหาเดียว
ขาแขวนทีวี เป็นสิ่งที่เหมาะสมสำหรับงานนี้ แต่ไปดูที่ห้าง แบบ FULL OPTION ก็ โห หลายพันมาก
ก็ลองออกแบบเอง ทำเองซะเลยดีกว่า

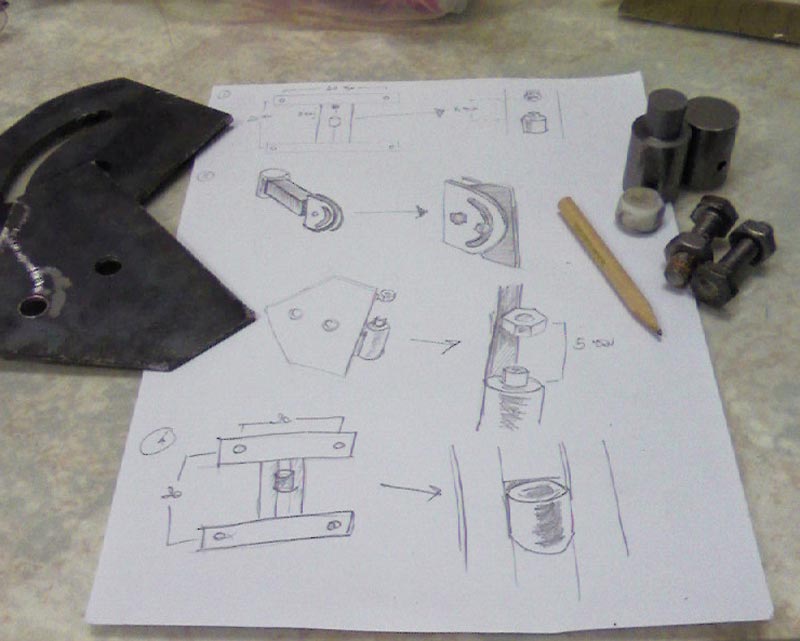

เริ่มจาก ออกแบบร่างชิ้นส่วนสำคัญๆ บนกระดาษซะก่อน ใช้จินตนาการล้วนๆ ศึกษาจากแบบแขวน LCD หลายๆ แบบ โดยหลักๆ ก็ใช้วัสดุเป็นเหล็ก เพื่อความแข็งแรง



เราตัดชิ้นส่วนต้นแบบจากกระดาษกล่อง ที่ลองประกอบดูแล้ว ใช้งานได้

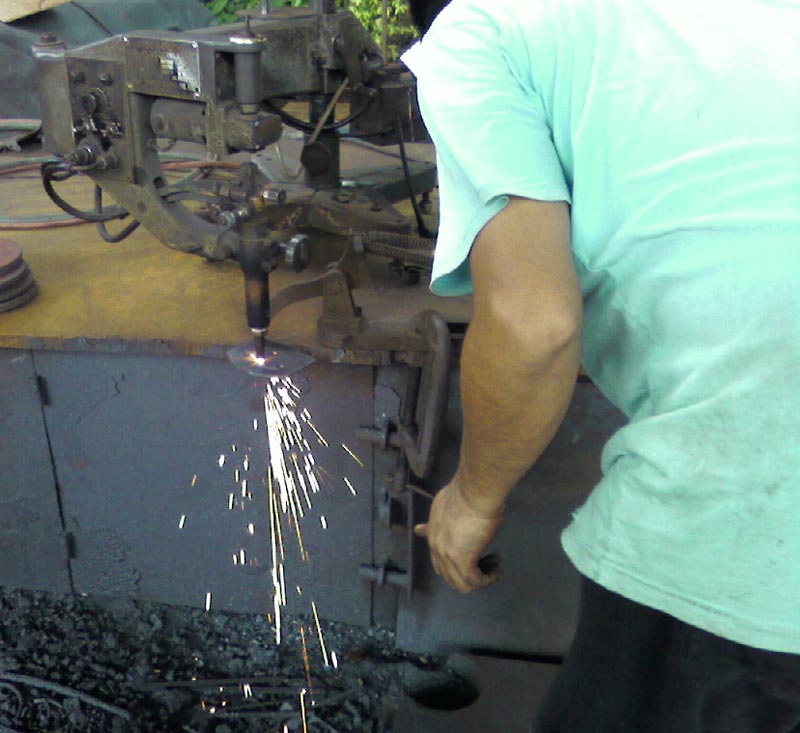

ก็ไปที่ใต้ทางด่วนถนนพระราม 4 แถวหัวลำโพง ร้านเกี่ยวกับเหล็กตรึม เพื่อตัดต้นแบบบนเหล็กแผ่น 3 มม ใช้ทั้งหมด 3 ชิ้น ราคา 200 บาท

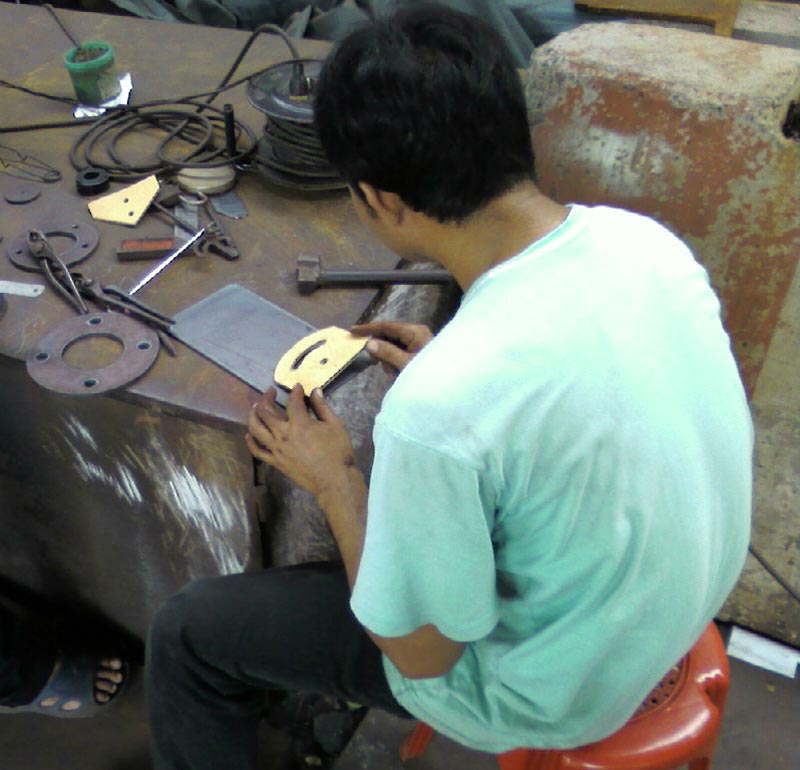

ช่างที่ร้านก็เก่งซ๊า ต้นแบบโค้ง มีรูตรงไหน เค้าก็เจาะได้ตรงกับต้นแบบกระดาษแข็งเราซะทุกชิ้น โดยใช้แก๊ส จึงทำให้ขอบแผ่นเหล็กเรียบกริ๊บ

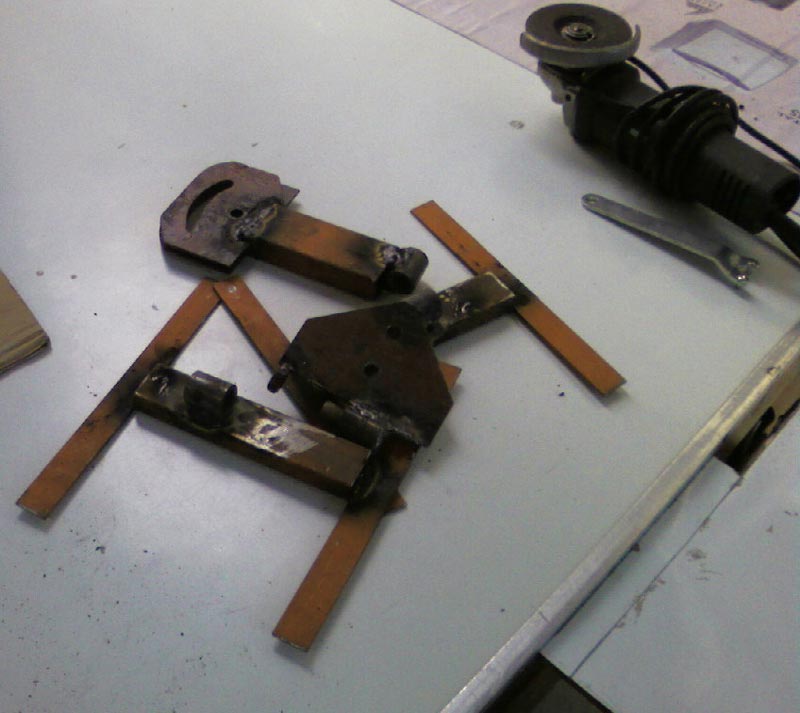

ได้เหล็กแผ่นตามรูปเรียบร้อย ก็จัดหา วัสดุอื่นที่จำเป็น อีกหลายชิ้น แล้วก็นำไปเชื่อม ก็มี บูทเหล็ก 2 ตัว กับเศษเหล็กแผ่น เหล็กกล่อง หาได้ที่บ้าน

ตอนแรกสุด ก็เอาไปเชื่อมด้วยตัวเอง แต่ผลงานที่ออกมา จ๊อดคงไม่ได้เกิดมาเพื่อสิ่งนี้ เพราะว่าเชื่อมชิ้นงานเสร็จ ช่างตัวจริงมาตรวจงานให้ เคาะที หลุดเป็นชิ้นซะ
ช่างเชื่อมตัวจริง ก็เลยต้องมาเชื่อมชิ้นงานให้เอง ทั้งหมด เลยต้องมีติ๊บสำหรับค่าวิชา ค่าฝีมือช่างไป 200



หลังจากนำไปทำสีให้ดูดีขึ้นแล้ว ก็มาดูการทำงานของชิ้นส่วนกัน

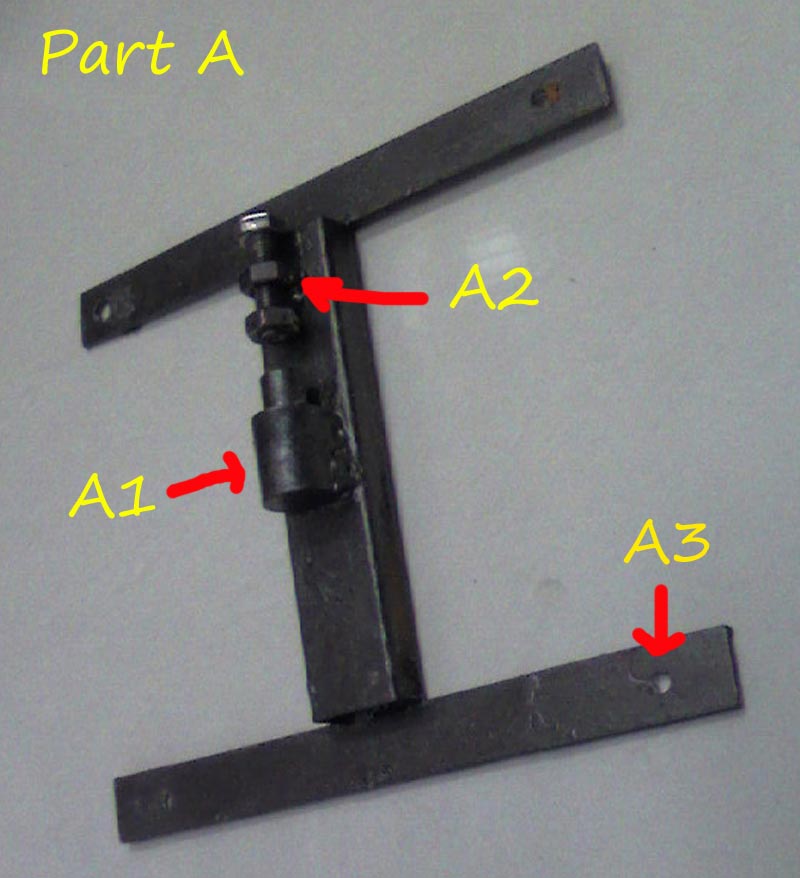

ชิ้นส่วน A : จะเป็นชิ้นส่วนที่จะนำไปยึดติดผนัง
A1: จะใช้บูทเหล็กตัวล่าง เชื่อมติดกับแกนกลาง สำหรับสร้างจุดหมุนซ้าย-ขวา
A2: จะเป็นน๊อตตัวเมียที่ เชื่อมติดกับแกนกลาง พร้อมด้วย น๊อตตัวผู้ตัวเมีย อีกชุด สำหรับใช้กดหัวบูทเหล็กตัวบนที่จะนำมาสวม กันบูทเหล็กตัวบนหลุด
A3: รูยึดแผงกับกำแพง

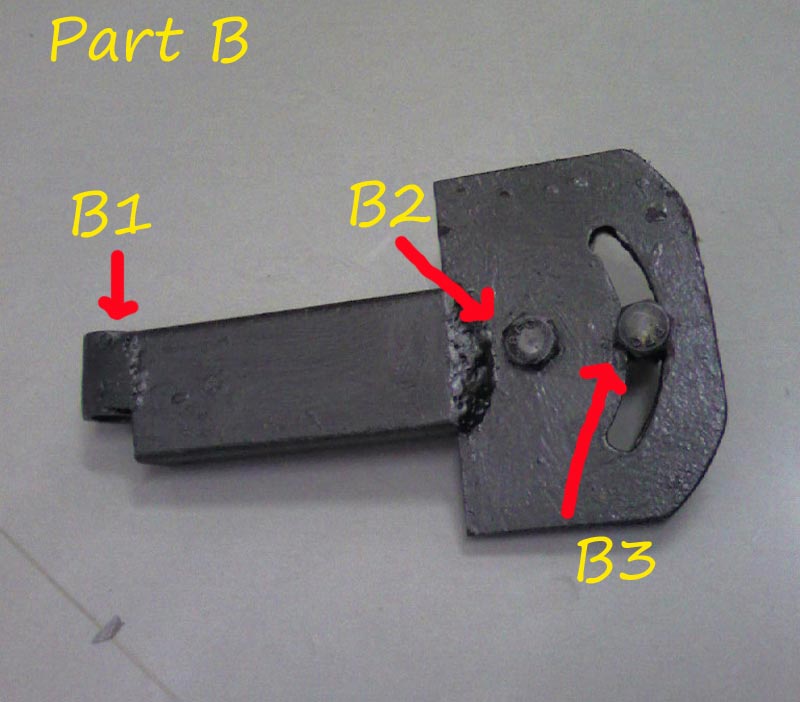

ชิ้นส่วน B : จะเป็นชิ้นส่วนสำหรับประกอบกับชิ้นส่วน A เพื่อสร้างการหมุนซ้าย-ขวา และเป็นจุดสร้างมุมก้มเงย
B1: เป็นบูทเหล็กตัวบน ใช้ประกบกับ A1 หลังจากนั้น จะถูกกดหัวด้วย A2 กันหลุดจากการโยกไปมา
B2: จุดยึดชิ้นส่วนหลัก จะเป็นตัวรับน้ำหนักของการแขวน LCD ใช้น๊อตตัวใหญ่ขนาดนี้ ไหวชัวร์
B3: จุดสร้างมุมก้มเงย จะมีน๊อตวิ่งอยู่บนรางโค้ง โดยจะบังคับให้ตัวยึด LCD เปลี่ยนองศาการมองได้

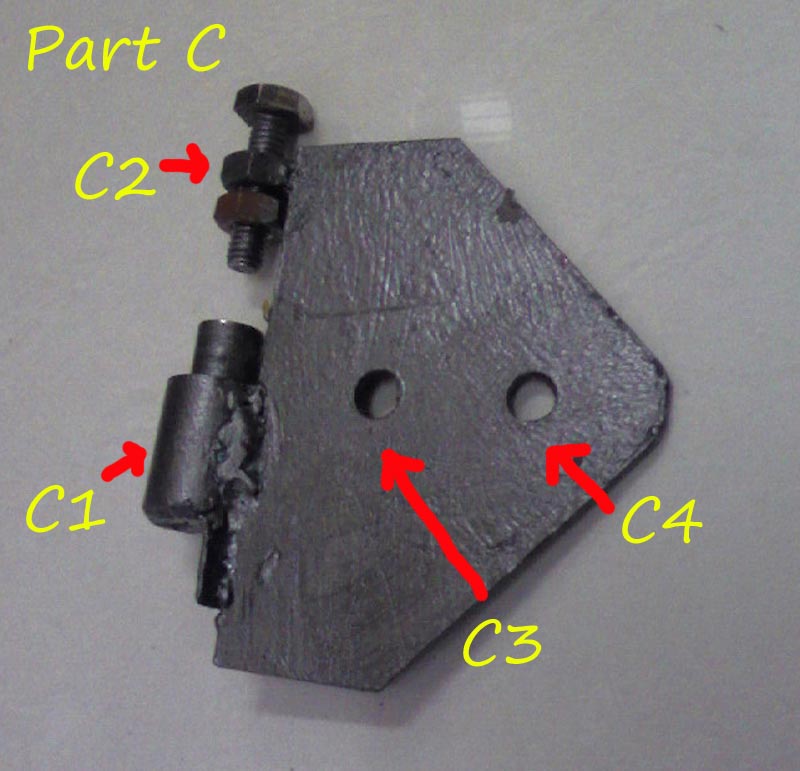

ชิ้นส่วน C : จะเป็นแกนสำหรับสร้างมุมก้มเงยกับตัวแผง LCD
C1: บูทเหล็กตัวล่างชุดที่สอง ยึดบนแกน สร้างจุดหมุนซ้าย-ขวา อีกชุด สำหรับการหันคืนของตัวจอ
C2: จะเป็นตัวกดหัวบูทเหล็ก ชุดที่สอง ทำหน้าที่เหมือนชิ้นส่วน A2
C3: เป็นจุดยึด เมื่อประกอบเข้ากับ PART B3 สร้างองศาการก้มเงยของตัวจอ
C4: เป็นจุดยึด รับน้ำหนักของตัวจอ ยึดกับ PART B2
Ps. มีรองฉากเหล็กเพื่อเพิ่มพื้นที่การเชื่อม กันบูทเหล็กหลุดด้วย

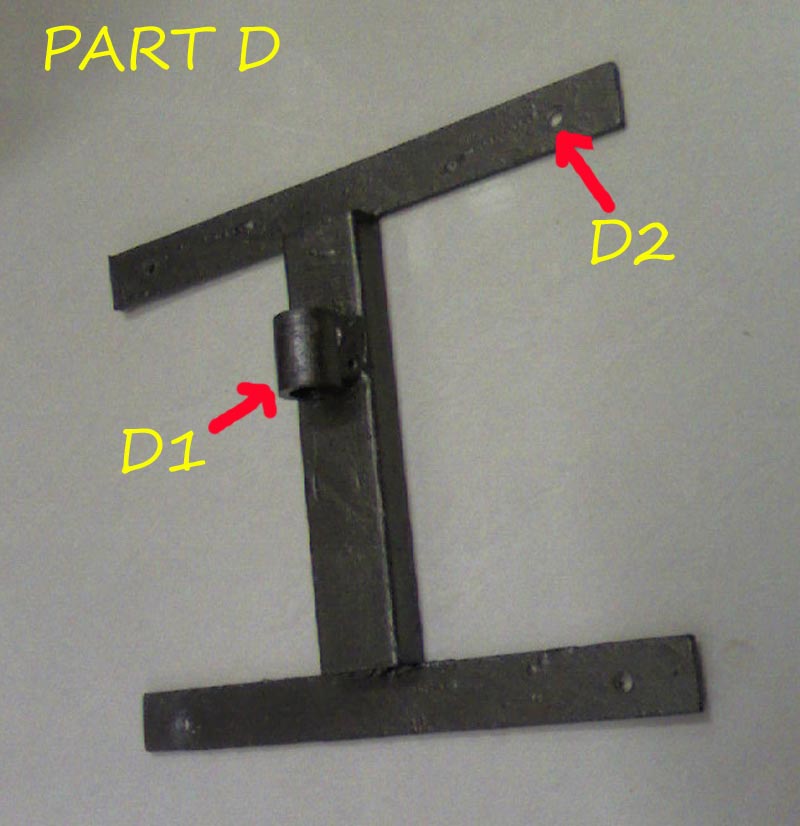

ชิ้นส่วน D : จะเป็นแผงชุดยึดติดกับตัวจอ LCD
D1: เป็นบูทเหล็กตัวบน ใช้สวมเข้ากับ C1 ทำให้หมุนซ้าย-ขวาได้
D2: เป็นจุดยึดกับตัวจอ LCD พอดีว่า LCD SS 32" ของที่บ้าน มีจุดยึดเป็น สี่เหลี่ยมจัตุรัสที่ 20 ซม

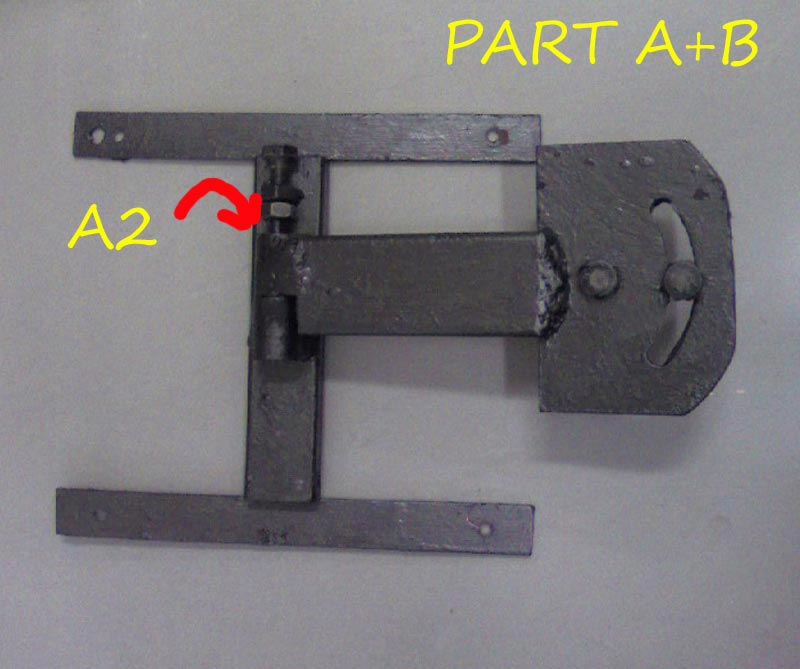

เรามาประกอบชิ้นส่วน A+B เข้าด้วยกัน พร้อมทั้งขันน๊อต A2 ลงมากดหัวบูทเหล็ก แล้วขันน๊อตตัวเมียข้างล่างย้ำอีกที ยังงัยก็ไม่หลุด

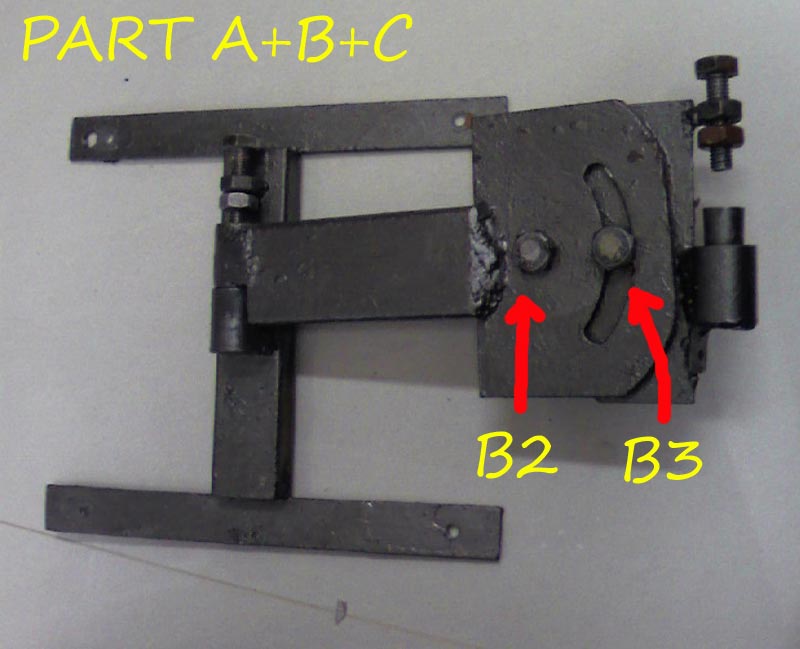

นำชิ้นส่วน C เข้าไปประกบ พร้อมทั้งยึดน๊อต B2 B3

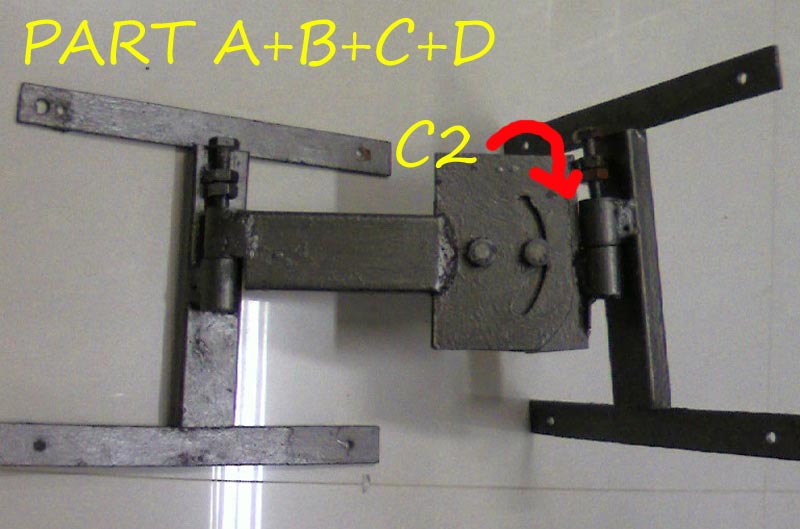

นำชิ้นส่วน D ชิ้นสุดท้ายเข้าไปสวมที่บูท พร้อมทั้งย้ำน๊อต C2 ไม่ให้บูทเหล็กหลุด

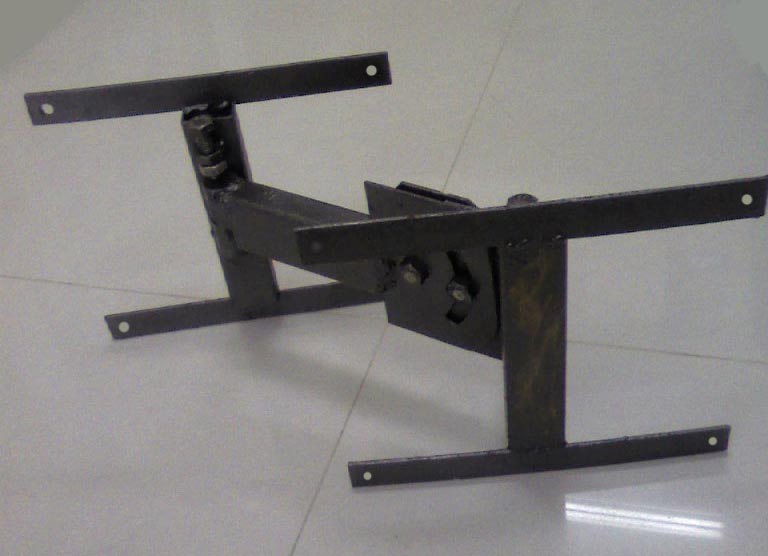

เสร็จแล้ว สำหรับชุดแขวน LCD รอบทิศ สำหรับการลงทุนจิ๊บๆ
-ค่าตัดแผ่นเพลทเหล็ก 3 ชิ้น 200 บาท
-ค่าบูทเหล็กประตู 2 ชุด HW ขาย 8X แต่ร้านฮาร์ดแวร์ข้างนอกขาย 45 บาท เหมือนกันเดี๊ยะ
-ค่าติ๊ปช่างเชื่อม 200
-ค่าชิ้นส่วนประกอบอื่นๆ ที่ไม่ได้ลงทุนซื้อ
พอประกอบเสร็จ ลองเอาไปกดเอาไปยืนดู แข็งมากขอบอก ไม่มีปัญหาสำหรับ LCD หนักสิบโล+-



แถมหน่อย ถ้าเห็นว่าชุดเต็ม A+B+C+D มันเกะกะเกินไป ไม่จำเป็นต้องปรับซ้าย-ขวา ไม่จำเป็นตัองปรับก้มเงยมากนัก

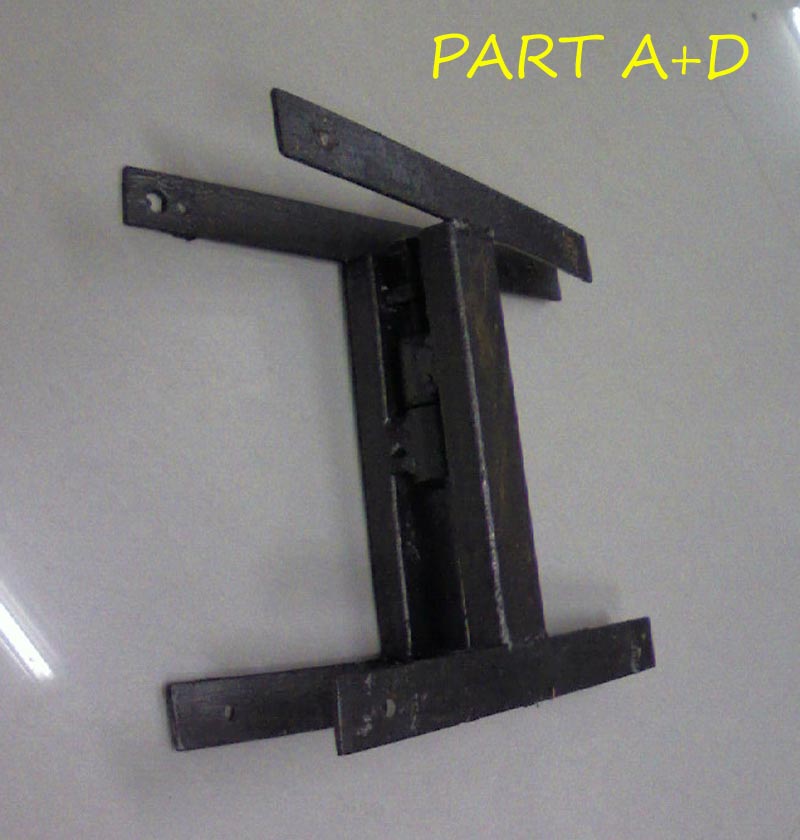

เราก็ใช้ ชิ้นส่วน A+D เราก็จะได้ชุดแขวน LCD แบบประหยัดเนื้อที่แนบกำแพงแทน ปรับซ้าย-ขวาได้นิดๆ

เสร็จแล้วก็มามองๆ ขาแขวน LCD Version 1 มันเทอะทะนิดหน่อย คงต้องมีการปรับปรุงให้กระทัดรัดอีกนิดท่าจะดี ใ่ช่มั้ยครับพี่น้อง
