Do it yourself

เปลี่ยน vga onboard notebook รุ่น HP PAVILION G6











ก่อนอื่นเลย เพื่อนโทรมาบอกว่า เปลี่ยน  vga onboard ของ notebook ได้มั้ย เพราะว่า อาการเปิดติดแต่ภาพไม่มา ผมเลยตอบตกลง

หลังจากรับเครื่องเพื่อนมา ก็ทำการทดสอบ เปิดเครื่อง เครื่องเปิดติด แต่ภาพไม่มา ทั้งต่อนอก และตัวมันเอง

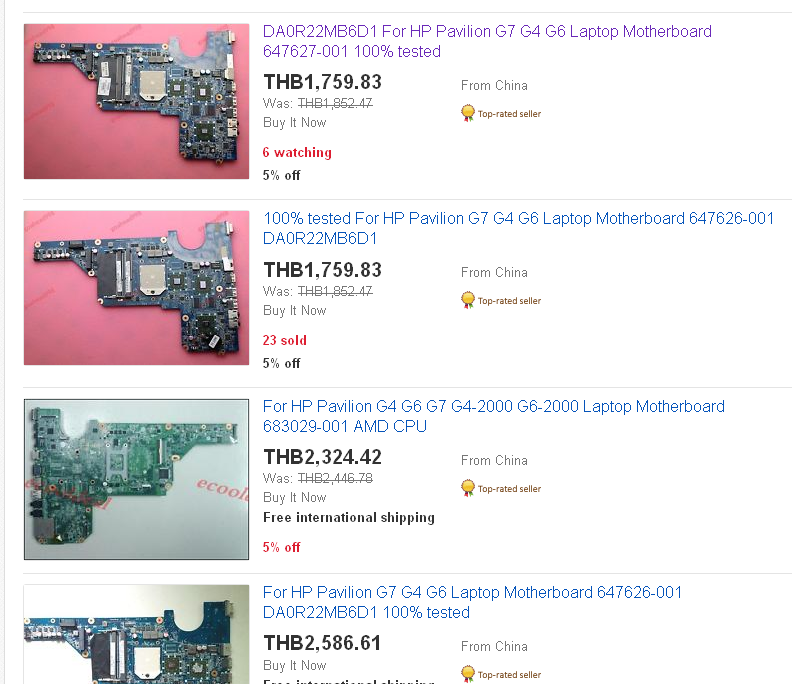

ตรวจสอบบน ebay เปลี่ยน board ใหม่ทั้งชุด 2,500 บาท
สอบถามร้าน เปลี่ยน chip vga อย่างเดียว 2,500 บาท
ร้านตู้อีกร้าน เปลี่ยน chip vga อย่างเดียวต่อรองได้ 2,000 บ.




สำรวจราคา board บน ebay ถูกกว่าประเทศไทย เพราะว่าช่างตู้บอกว่าแค่ ยก chip และเปลี่ยนใหม่ ราคา 2,500 บ. นี่ยังไม่รวมตัวอื่นหากมีปัยหานะนี่

ถ้าเป็นผม ซื้อยกชุดใหม่ สบายใจกว่าจริงมั้ยครับ




เห็นราคาแล้ว เปลียนใหม่เถอะครับ ถ้าเป็นผมนะ แต่เพื่อนบอกว่า ให้ยก chip vga ซึ่งผิดจากแนวคิดผม คุยไปคุยมา เพื่อนผมรับมาจาก รุ่นน้องมาซ่อม เหมือนกับว่า ญาติๆ กันแล้วส่งให้ผม แต่ด้วย อยากอยากใช้งานเร็ว ผมก็เลยแจ้งไปว่า หากซ่อมกับผมอาจจะใช้เวลาสั่งของ และรอหน่อย

ทางเพื่อน บอกว่า ไม่รอ อยากซ่อมให้เสร็จเร็วๆ แต่ราคา 2 พัน up นะครับ เพราะว่า ผมต้องตรวจสอบ chip vga ก่อน


หากเป็นเครื่องผม ผมคงสั่ง board มาใหม่ ใส่แทนตัวเก่าใช้สบายๆ อีกหลายปี แต่เพื่อนยอมที่จะจ่าย 2 พันเพื่อแค่เปลี่ยน chip vga เอาเป็นว่าตามใจเจ้าของเครื่อง

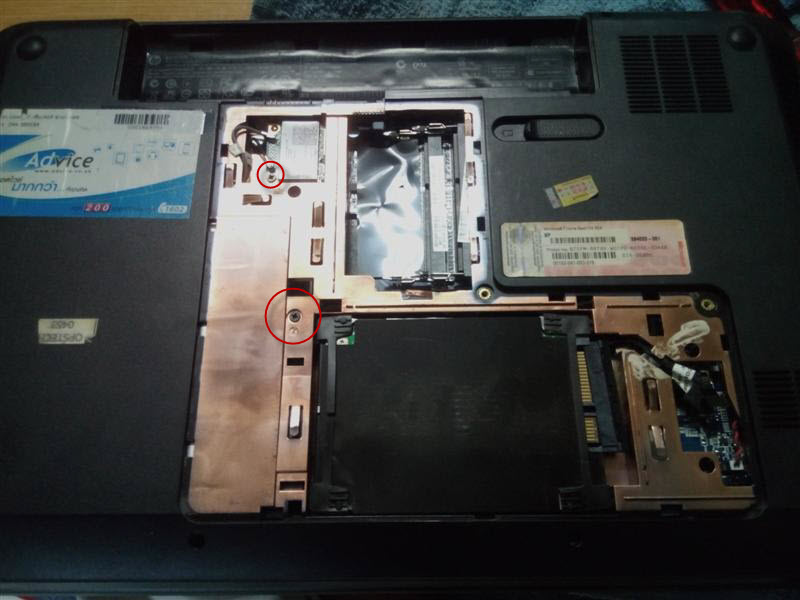

ภาพบน สกูร เกี่ยวกับ keyboard ก็ทำตามใน youtube นั่นหละครับดีที่สุด ดูหลายๆ ตัวอย่างแล้วก็เอามาซักตัวอย่าง ที่เราชอบ ก็ทำตามครับ หากเคยแกะ notebook มาก่อนก็ไม่ยากครับ เห็นน๊อตก็ถอดๆ ๆ แล้วก็เก็บไว้ให้ดีๆ อย่าให้หล่นหายไปไหน หากล่องใส่ หรือถุงใส่ดีๆ ครับ

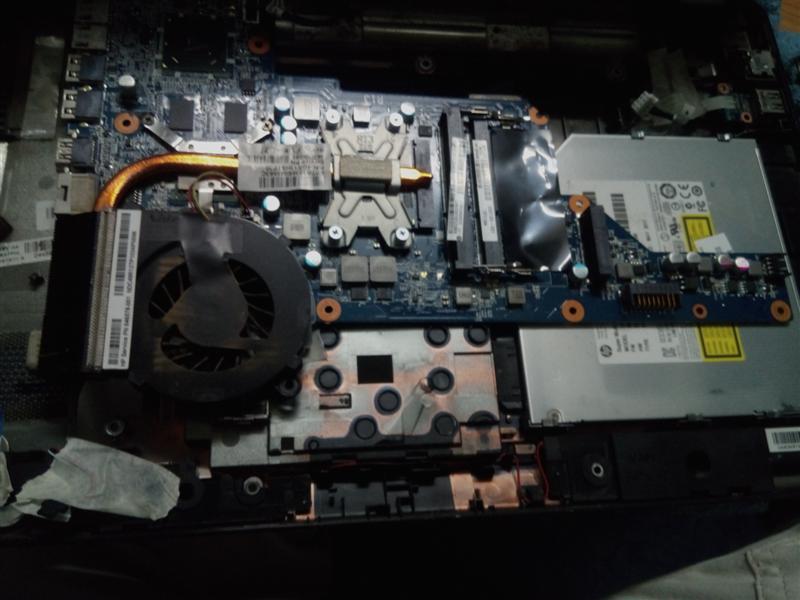

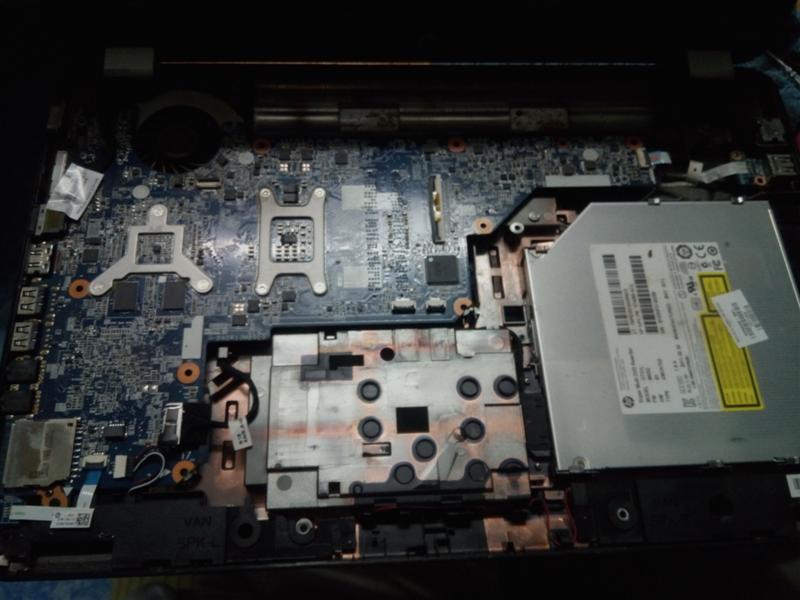

เปิดมาก็ สกปรกหน่อยหละครับ เครื่องคงไม่ได้รับการดูแลซักเท่าไหร่

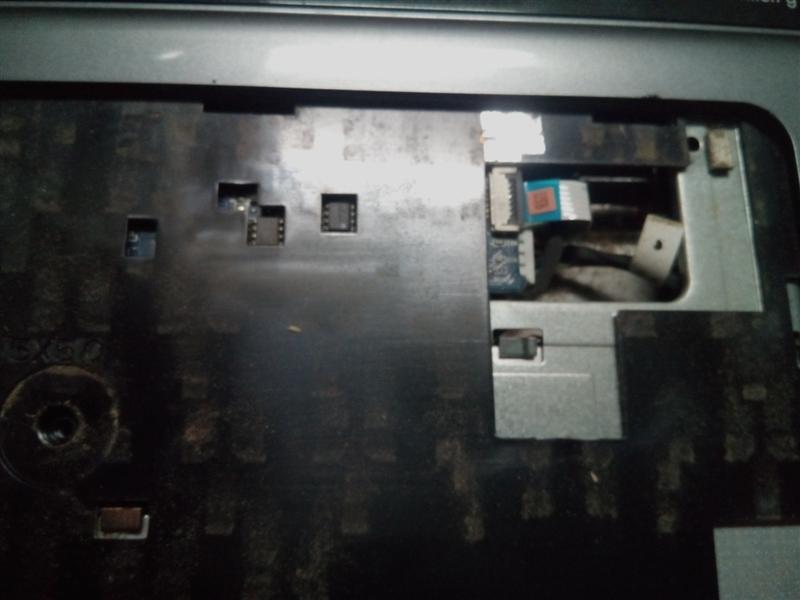

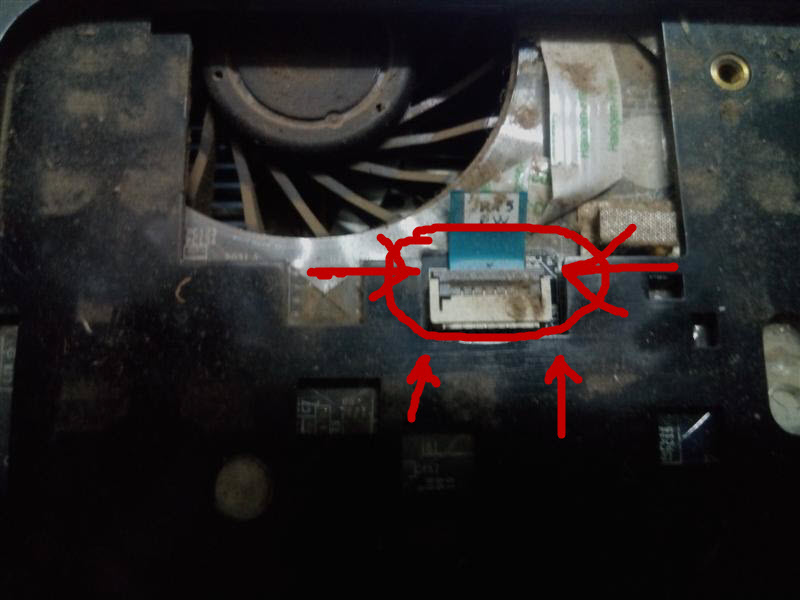

ภาพข้างบน ทำการดึงตัวยึดสีดำออกตรงๆ ตามลูกศร แล้วก็ค่อยเอาสาร connect ออกครับ

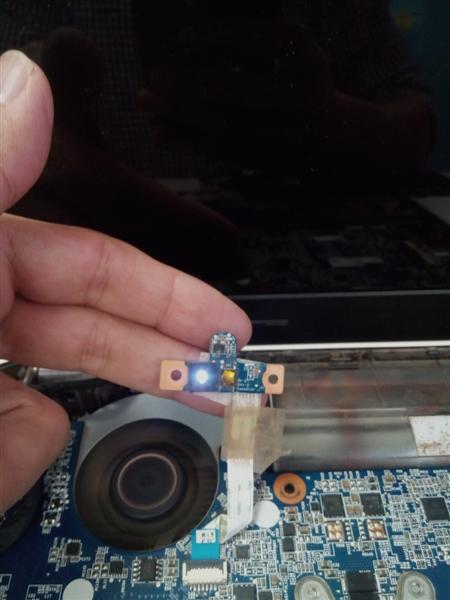

ภาพข้างบนเป็นส่วนของ switch power ก็พยายามอย่าให้หลุด หรือขาดครับ ระวังหน่อยนะครับ

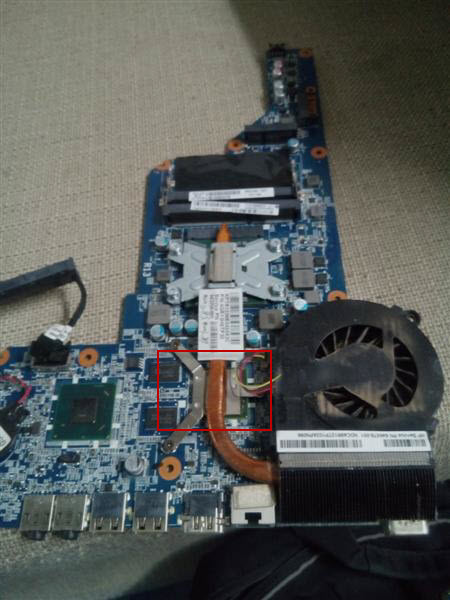

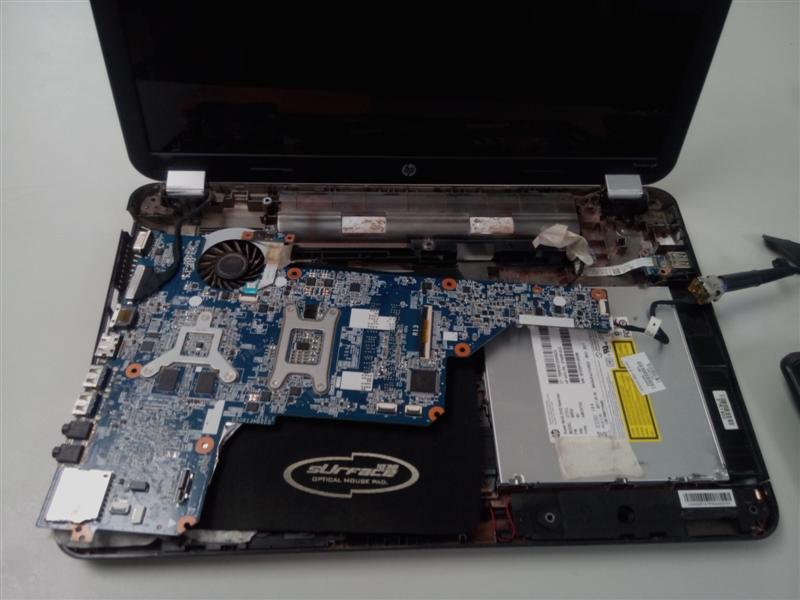

ภาพบนได้มาแล้ว board ที่จะทำการ ยก chip และ เปลี่ยน

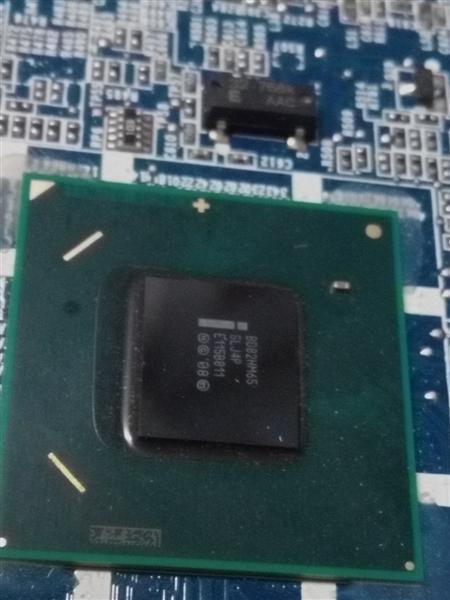

ตัวนี้ เป็น chip set intel เดี๋ยวจะสับสนกับ vga ตัวนี้จาก spec ของเครื่องมี vga intel,amd ซึ่งมี 2 chip set บน board



เตรียมงานเป่าลมร้อน เพื่อ warm ตะกั่วให้สนิทอีกครั้ง

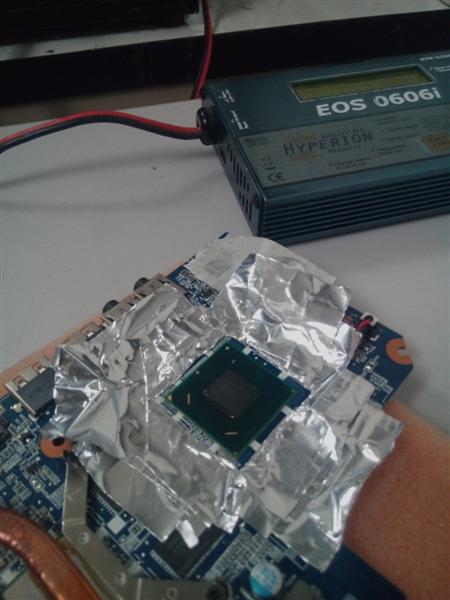

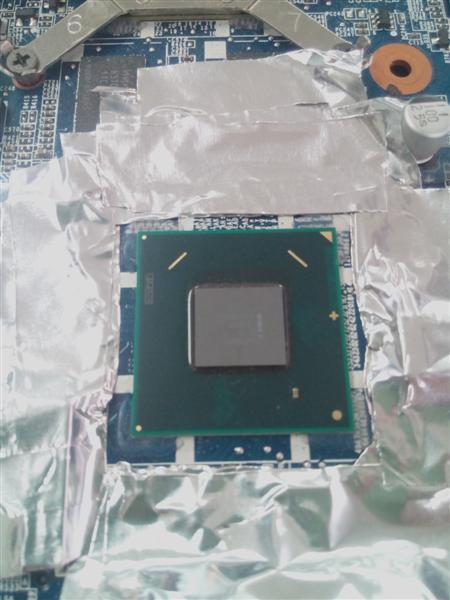

ภาพบนเตรียมความพร้อม ติดฟรอยกันความร้อนโดนส่วนอื่นด้วยนะครับ

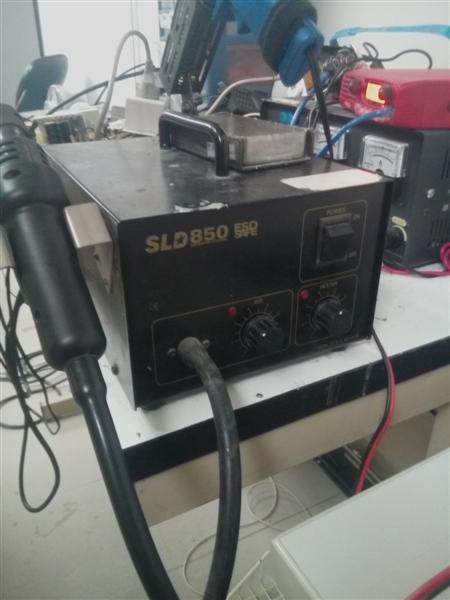

เตรียมอุปกรณ์ เครื่องเป่าลมร้อน ของที่ทำงานครับ ของผมอยู่ที่บ้านมีอยู๋ 1 ตัว พอดีมาเป่าที่ทำงานเลยใช้ตัวนี้หละครับ



ภาพข้างบนหลังจากถอดแล้วทดสอบต่อจอว่า เปิด ติดหรือไม่ ภาพอาจจะกลับไปกลับมาหน่อยนะครับ





หลังจาก warm chip vga intel แล้วเปิดไม่ติดครับ คงไม่ใช่แล้ว เพราะว่า vga หลังคงต้องอยู่กับ ท่อทองแดงระบายความร้อน หรือซิ้งความร้อนนะแหละครับ

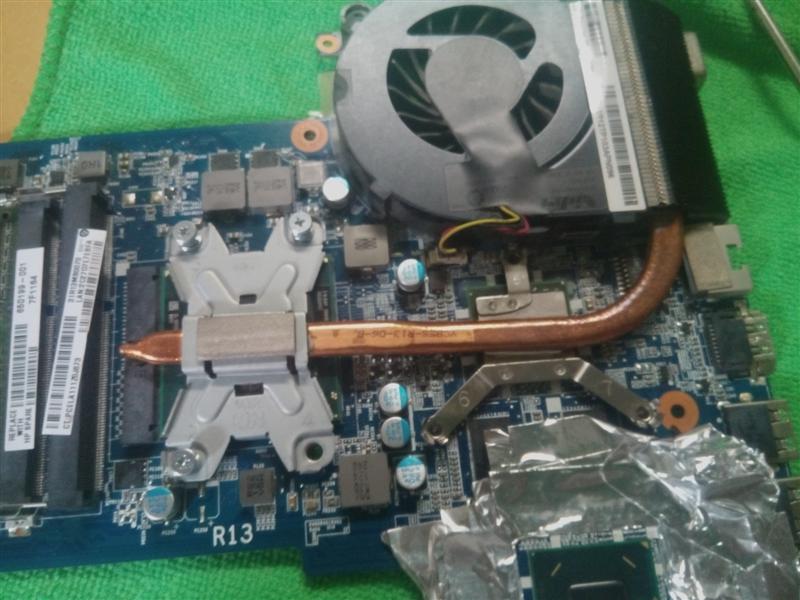

เริ่มทำการรื้อ และถอดตัวระบายความร้อน

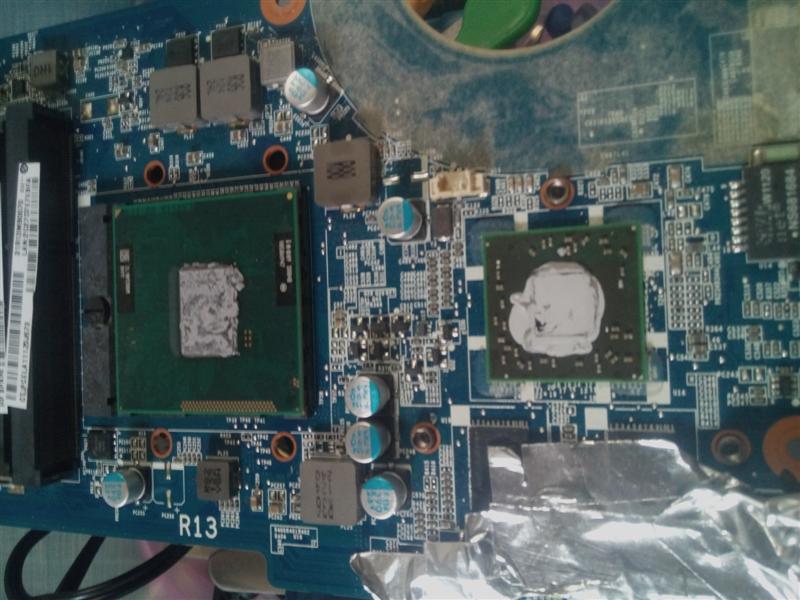

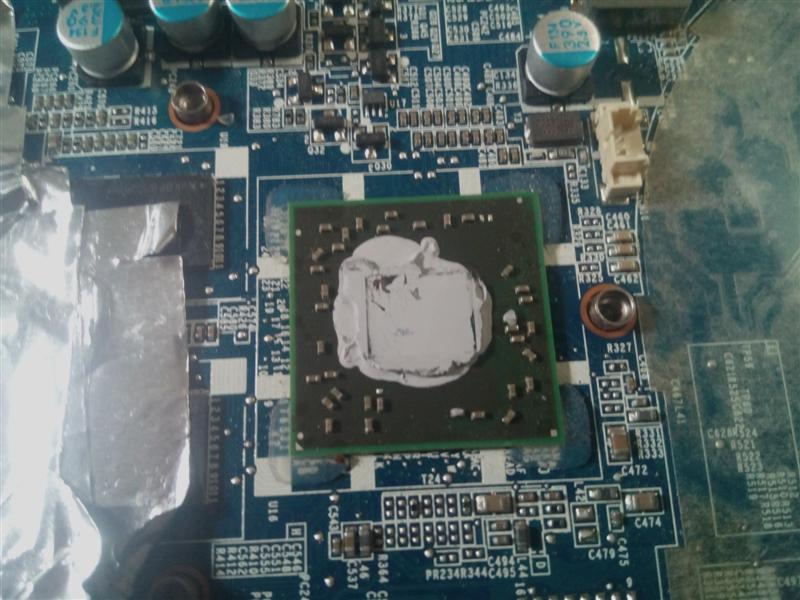

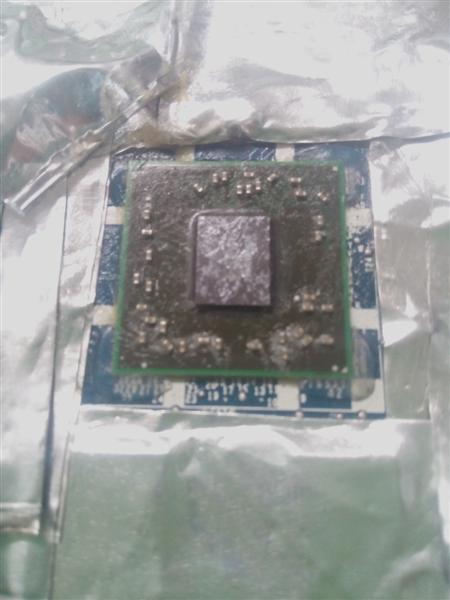

อะห้า เจอแล้ว vga chip ตัวที่มีปัญหา amd ที่ทาง hp คนที่ใช้รุ่นนี้มีปัญหากันคือ ร้อนระบายความร้อนไม่ดี ก็ทำให้ chip vga เสียครับ

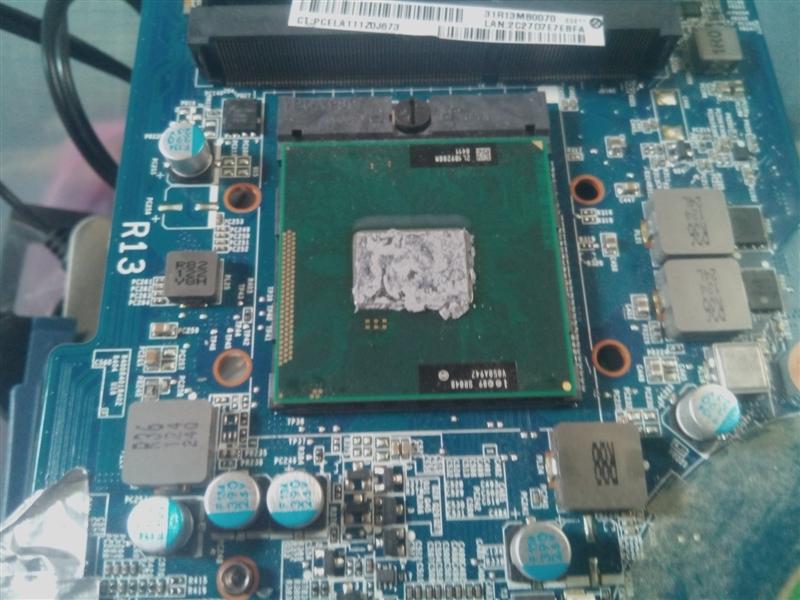

chip set หรือ cpu ครับ





ภาพข้างบน ต้องหมุนเพื่อเอา cpu ออก ก็หมุนตามตำแหน่งที่แจ้งไว้ใน board เลยครับ ขันตามทิศแล้วก็ยก chip cpu ออกมาได้เลย

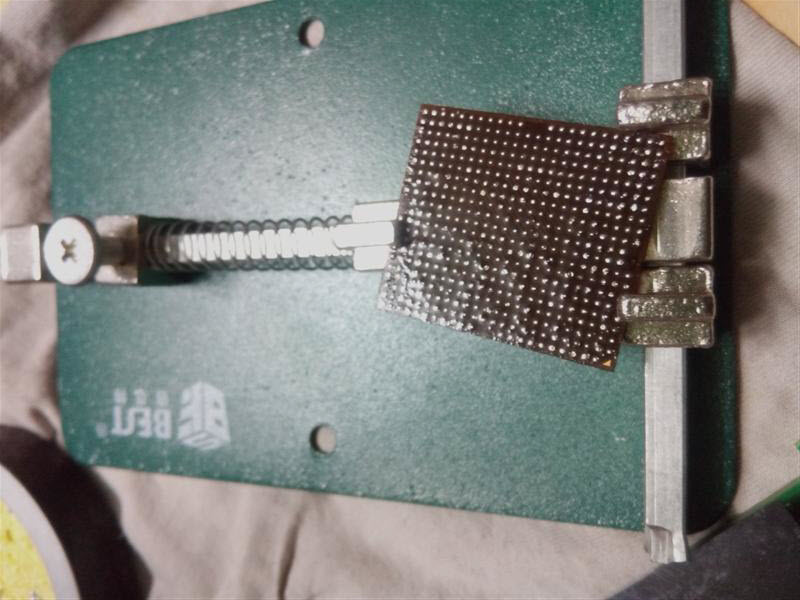

ก็ทำการ เตรียมความพร้อม ยก chip ครับ

กลับมาที่บ้าน ลองฝึก ยก chip และ เป่าเพื่อจะได้รู้ว่า ความร้อนและ ลมที่เราใช้นั้นประมาณเท่าไหร่

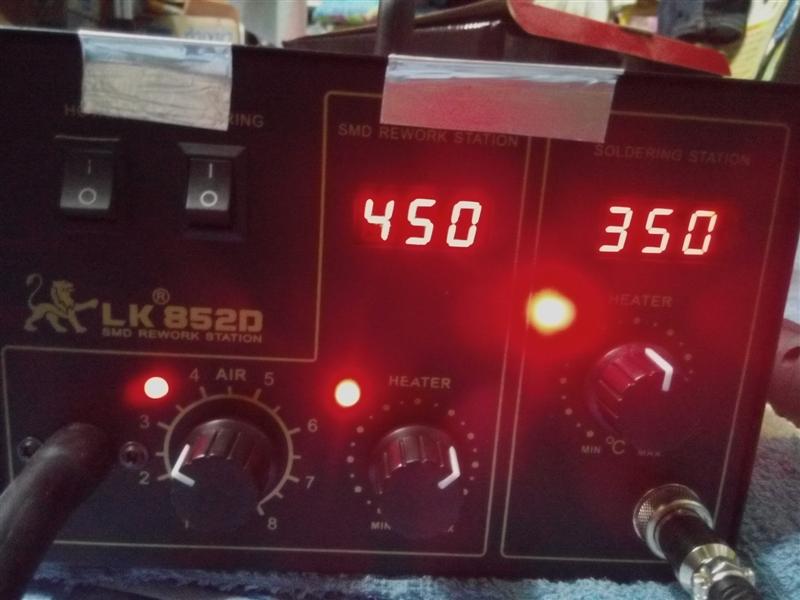

ผมใช้ อุณภูมิประมาณ 450 c และ ความเร็วลมประมาณ 3 ครับ

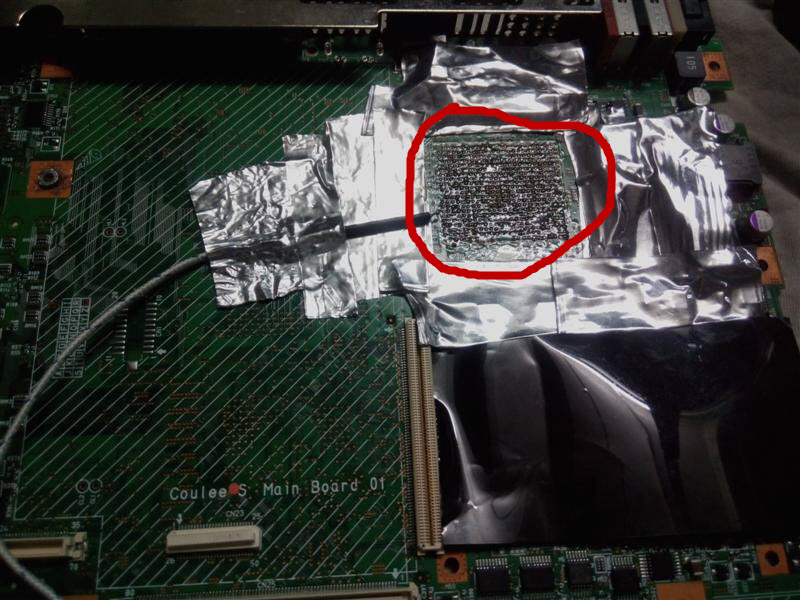

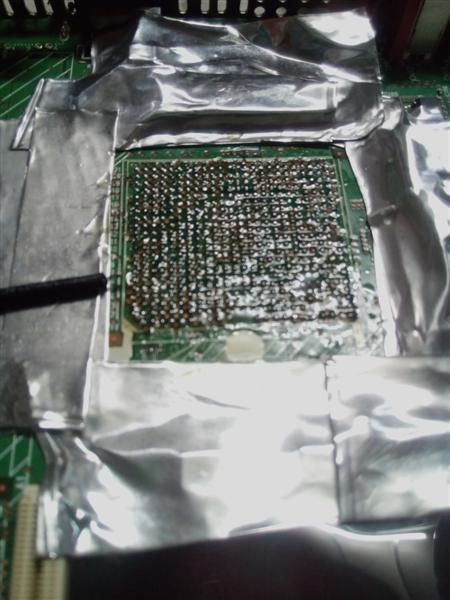

หลังจากทดสอบเป่า ใช้เวลาประมาณ 3 นาที ส่วนสายยาวๆ นั้นคือ มิเตอร์เอาไว้วัดอุณภูมิ อุณภูมิประมาณ 200 -250 c ก็สามารถยก chip หรือทำให้ตะกั่วเดือด และก็สามารถยก chip ออกมาจาก board ได้ครับ แต่ขึ้นกับ แผ่น chip และ board ด้วยนะครับ

ข้อควรระวังต้องใส่ flux เพื่อป้องกัน chip ใหม้ด้วยนะครับ


ต่อจากนี้ ก็ต้องทำการ balling หรือวางตะกัวทั้ง board และ บนตัว chip vga ใหม่ ซึ่งอุปกรณ์ที่ผมจำเป็นต้องมีคือ plate ครับ

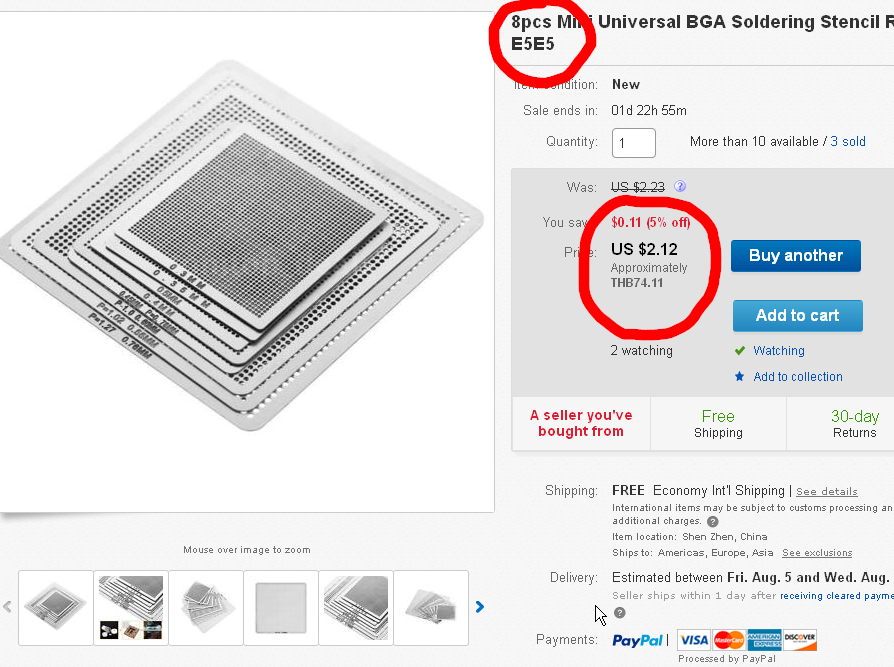

จำเป็นต้องสั่งของ plate ซึ่งเอาไว้ balling chip vga ทั้งหมดมี 8 ชิ้นทั้งหมดราคา 74 บาทพร้อมส่ง จริงๆ มีหลายแบบ ก็เลือกเอาที่สบายใจ สบายกระเป๋าครับ แต่ประเทศไทย ขายแผ่นหละ 200 บาท
ผมซื้อจากนอกดีกว่า 8 แผ่น ราคารวม ไม่ถึง 100 บาท

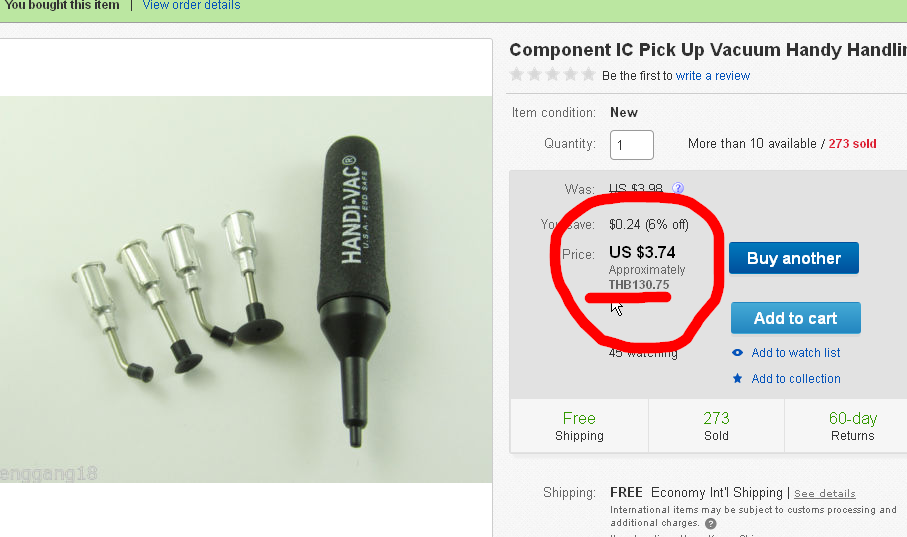

เอาตัวยก chip ซักหน่อยดูจะมือชีพขึ้นหน่อย


เอาเป็นว่า สั่งอุปกรณ์เตรียมมาทำการ balling chip vga และทำการวาง chip vga เพื่อทดสอบเป็นลำดับต่อไป


วันนี้แค่นี้ก่อนนะครับ รออุปกรณ์มาแล้วค่อยมาเล่าสู่กันฟังใหม่นะครับ


////

วันนี้ 27 กค 59 ได้รับของเรียบร้อยแล้ว เสาร์ อาทิตย์ คงได้เวลามาทำ ยก chip -> balling chip -> วาง chip board คงได้มา review และทดสอบอีกครั้งว่าจะติดหรือไม่ ถ้าไม่ติด ก็คงต้องเปลี่ยน board ตัวใหม่เพราะว่า ซ่อมคงไม่คุ้ม เปลี่ยนยก board เลยครับ





แล้วเจอกันใหม่ครับ :)
