เปลี่ยน Touch Screen Samsung Galaxy Tab 2 10.1 สไตล์บ้านๆ



สวัสดีครับ
เข้าเรื่องเลยแล้วกัน พี่ที่ทำงาน ทำจอ galaxy tab 2 ขนาด 10.1 นิ้วแตก นานแล้ว แต่ก็ยังทนใช้งาน

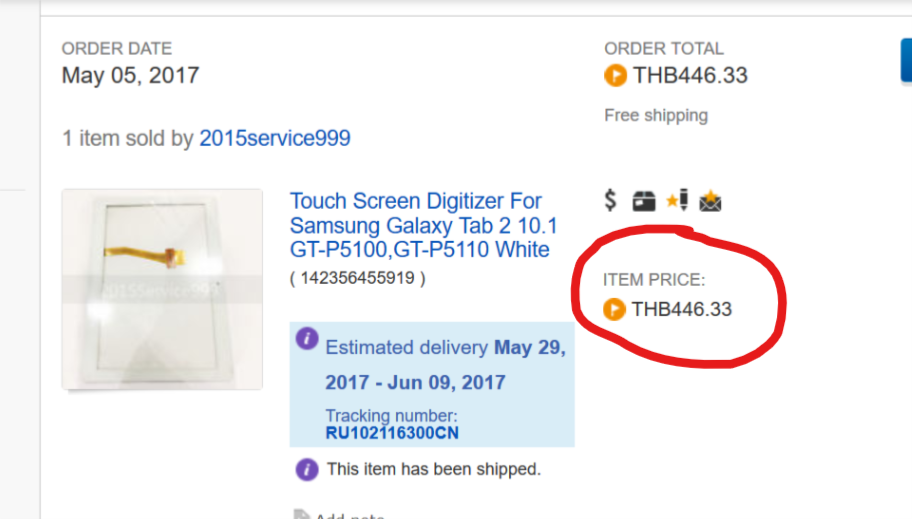

จนมาวันหนึ่งก็อยากจะเปลี่ยน เลยสั่ง ebay ให้ในราคาตามนี้ ประมาณ ไม่ถึง 500 บาท




หลังจากนั้น ก้รอ ๆ ๆ วันนี้สินค้า หน้าจอก็มาถึง

จากตัวอย่างหลายๆ ตัวใน youtube ก็เลือกมาซักตัวครับ ชอบแบบไหน ก็ทำแบบนั้นในการรื้อ ส่วนประกอบเพื่อที่จะเปลี่ยนจอ ครับ







จาก youtube ก็ลงมือกันเลยนะครับ


ใส่ภาพประกอบง่ายๆ แล้วกันนะครับ

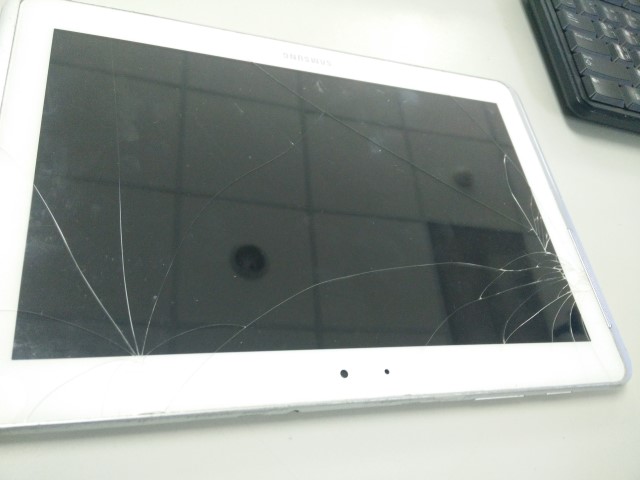

ภาพบน หน้าจอที่แตก พร้อมที่จะเปลี่ยนครับ

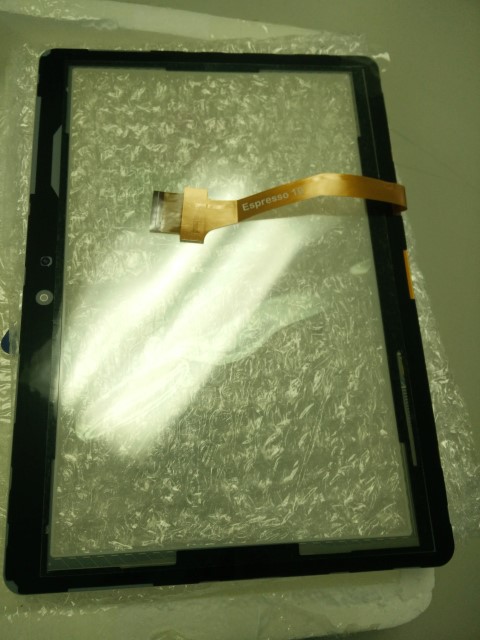

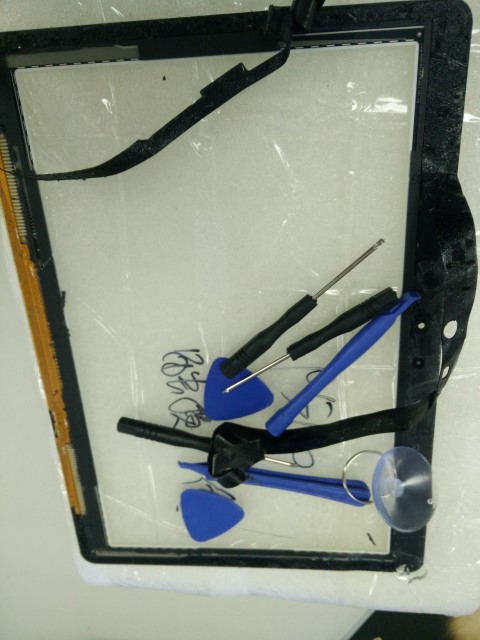

ภาพบน เป็นจอ touchscreen ใหม่ มาจาก ebay ครับ

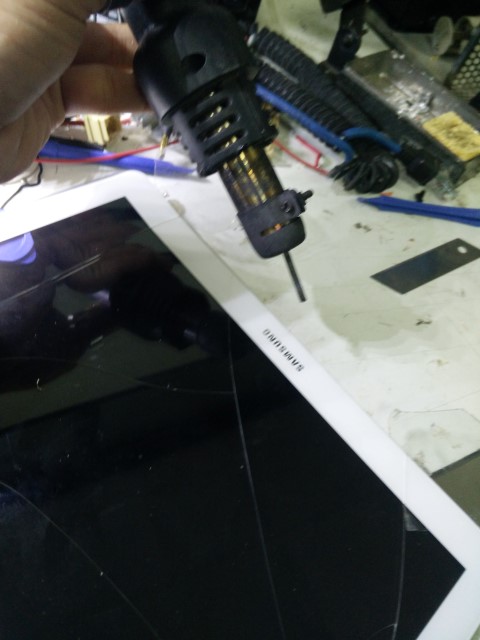

จากภาพด้านบน ก็เป่าลมร้อน หรือจะใช้ ไดเป่าผมมาเป่า เพื่อให้กาวเหนียวๆ มันยืด มันแกะได้ง่ายๆ นะครับ



ภาพด้านบน

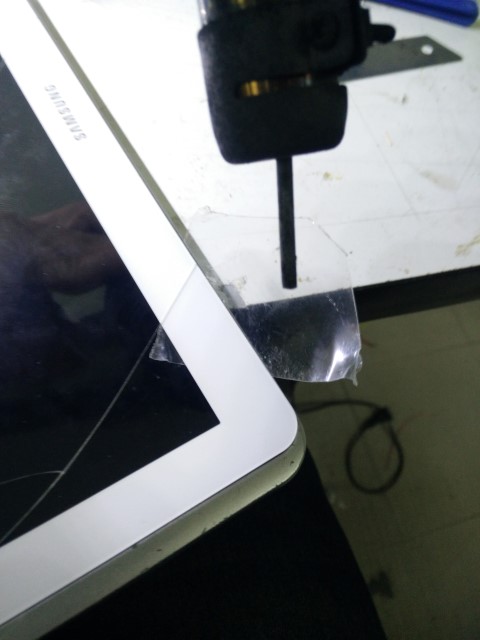

หากล่องพลาสติกใสๆ มาตัด หรือ เอาไพ่ มาเสียบตามมุมต่างๆ จะได้ เอา touchscreen ออกง่ายๆ นะครับ




ภาพด้านบน

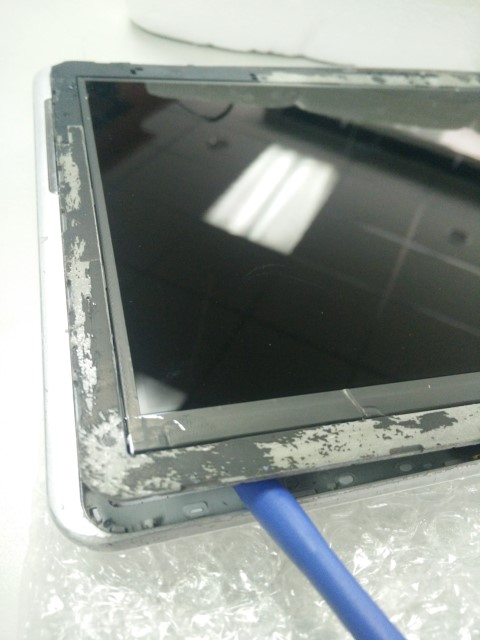

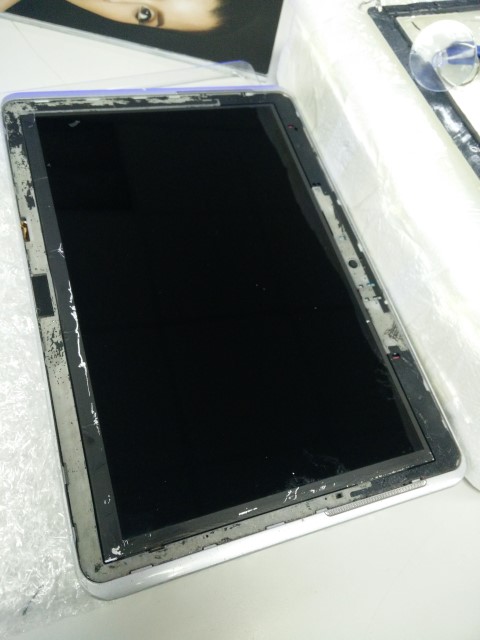

เอาออกได้แล้ว กาวของ samsung เหนียวมากๆ ยังงัยก็ใจเย็นๆ ในการแกะและใช้ลมร้อนเป่าแล้วค่อยๆ งัด ๆ ๆ ๆ นะครับ หรือ จะเอาออกแบบไหนก็ได้ เพระาว่า มันใช้งานไม่ได้อยู่แล้ว




ภาพด้านบน

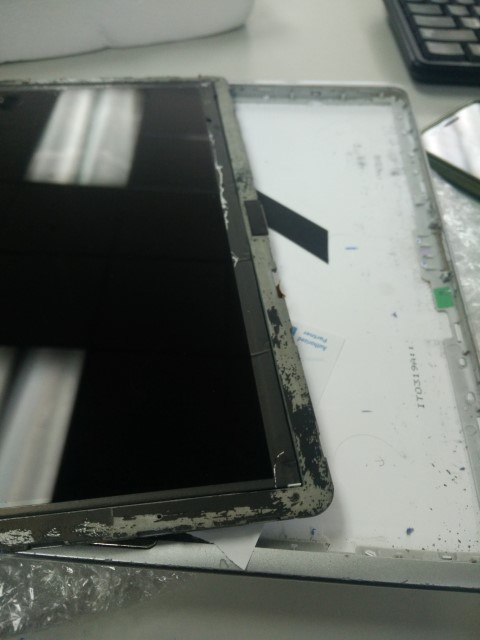

คือ ตัวโครงเครื่อง กับ body ก็งัดออกเลยครับ ตามมุม จะมีบาก หรือ แง่ง สำหรับ ร่องเอาไว้สำหรับงัดออกอยู่แล้วครับ  ง่ายๆ ผมก็งัดจาก ส่วนล่าง ขึ้นบน ครับ




ภาพบน
งัดข้างหนึ่ง ก็หาอะไรหนุน ไว้ครับ จะได้ งัดส่วนต่างๆ ต่อไปได้อีก



ภาพบน

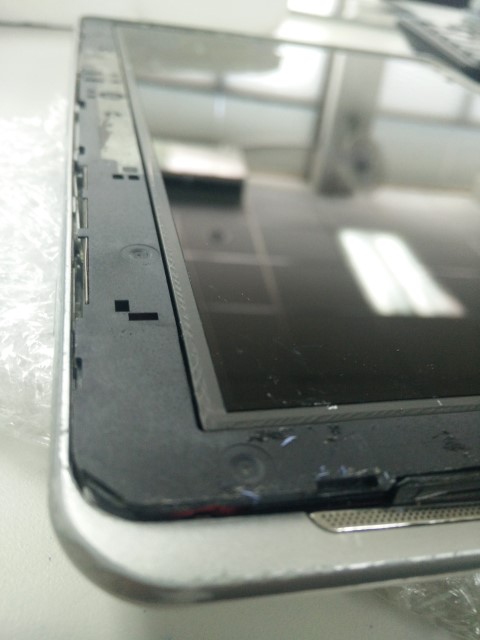

จะมีร่องบาก เอาไว้สำหรับ ยึดตัวเครื่อง กับ body ไว้ครับ



ภาพบน
หลังถอดเสร็จ ก็ทำความสะอาด ฝาครอบหลังด้วยนะครับ สกปรก ก็ทำความสะอาด




ภาพด้านบน

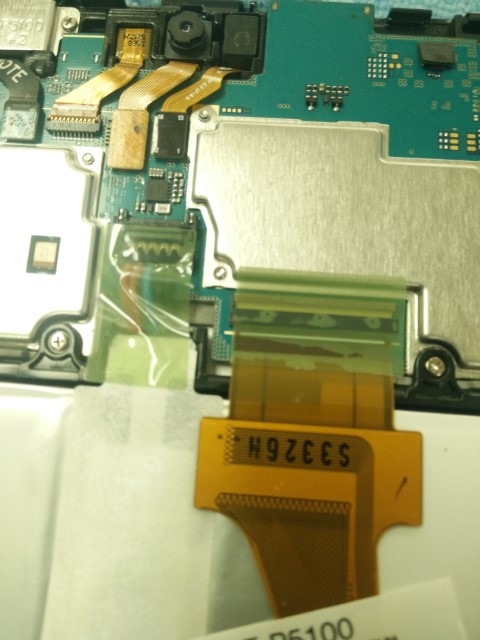

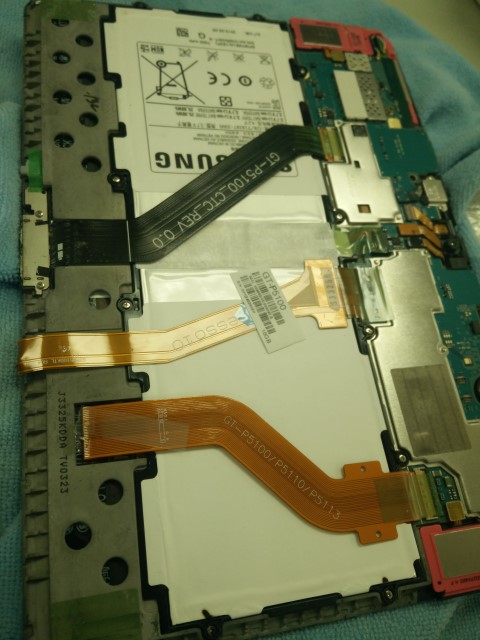

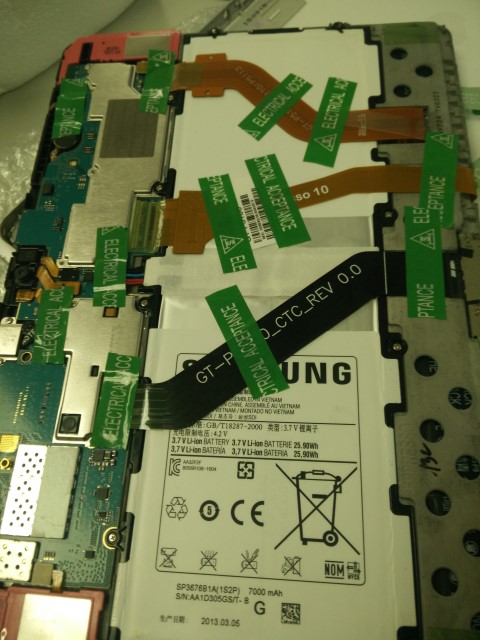

เส้นตรงกลาง นั่นคือ เส้นสำหรับ ต่อกับ touchscreen สำหรับงานนี้ครับ




ภาพด้านบน

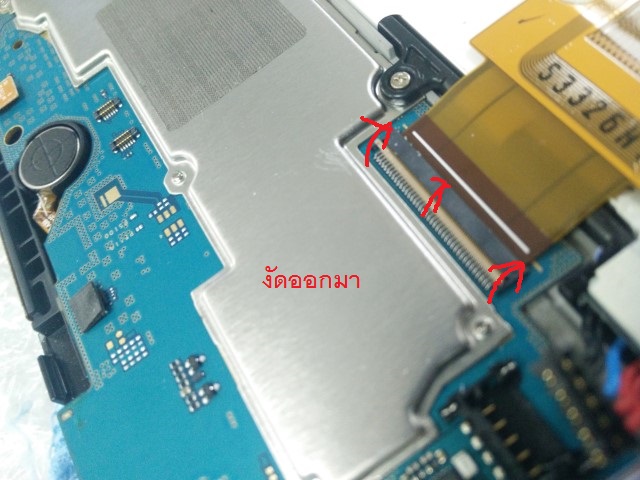

แกะสติกเกอร์ออก ก่อนแล้วค่อย งัด ตัวรัดสายแพร ออกจาก ตัว connector นะครับ




ภาพบน
งัดออกตามภาพ แล้วค่อยดึงสายแพร ออกครับ

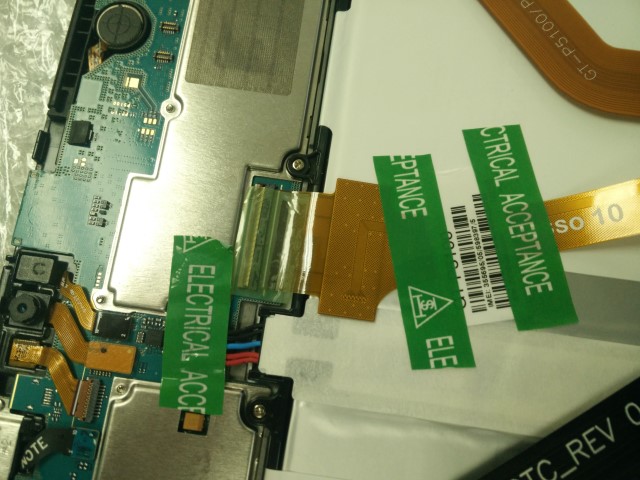

หลังจากใส่แล้ว ก็เอา สก๊อกเทป หรือ เทป ปิดสาย หรือส่วนต่างๆ ไม่ให้หลุดครับ

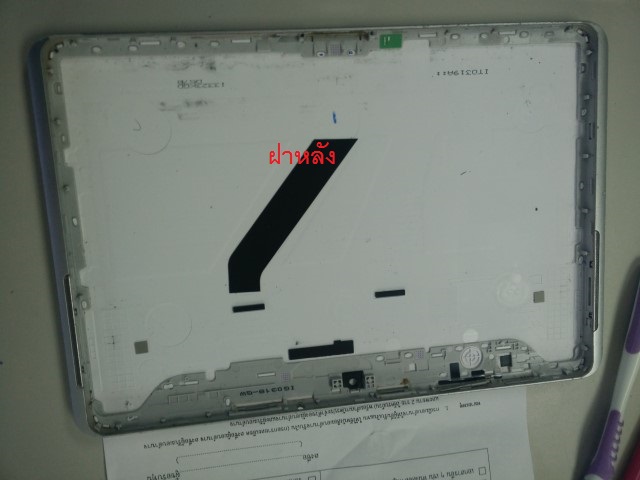

เตรียมฝาหลังไว้ และ มุมทุกอย่าง ให้วางให้ถูกนะครับ เดี๋ยวใส่ผิดนะครับ




ภาพบน
เตรียมชิ้นงานประกอบครับ ส่วน จอ ผมยังไม่ติดนะครับ แค่ แปะๆ ไว้ เพราะว่าต้องประกอบเสร็จก่อนแล้วค่อย ดึงเทป สำหรับยึดจอ touchscreen ออก แล้วค่อยยึดภายหลังครับ

ทดสอบ เปิด ปิด touchscreen ดูก่อนที่จะประกอบลงเครื่องนะครับ ไม่งั้น เกิด ประกอบเสร็จแล้ว ไม่สามารถใช้งานได้ รื้อใหม่ เหนื่อยนะครับ





หลังจากยึด ตัวเครื่องเข้ากับฝาหลังแล้ว

เราค่อย แกะสติกเกอร์ รอบตัว touchscreen ออก แล้วยึดกับ ตัวโครงนะครับ จะได้พอดี




สังเกตุ เหลี่ยมมุม ต่างๆ ให้แนบสนิท เหมือนเดิมนะครับ หากไม่สนิท ก็คือ ใส่ไม่เข้าร่อง หรือ บาก เดิมที่มีไว้

สรุปเป็นอันเรียบร้อยครับ

หวังว่าคงเป็นประโยชน์บ้างไม่มากก็น้อยนะครับ สำหรับใคร อยากจะเปลี่ยนเองครับ

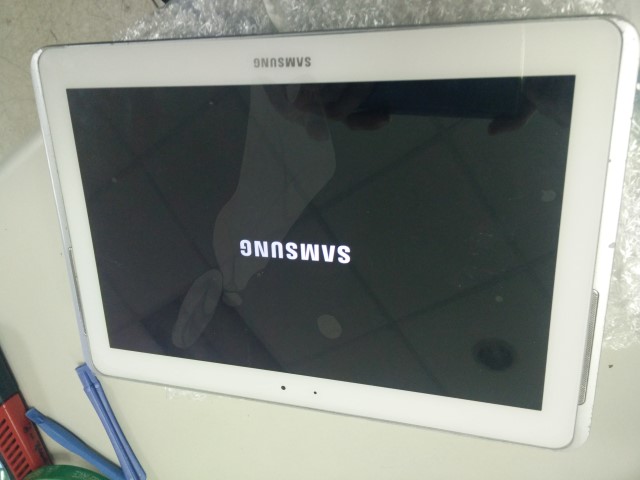

ทั้งหมดก็เปิด ปิด ทดสอบ เป็นอันเรียบร้อย
