MPLS VPNv4 คืออะไร?

MPLS VPNv4 คืออะไร?
ขออธิบายแบบง่ายๆ นะครับ (จากที่มีคนถามมา) ก็ต้องมีการกล่าวถึงจุดกำเนิดของ MPLS กันหน่อย

VPNv4 คือ RD+IPv4

Network ของลูกค้า หลายๆ บริษัทจะใช้ IPv4 ที่เป็น private IPv4 ซึ่งแน่นอน Private IPv4 address ของแต่ละบริษัทจะถูกกำหนดโดย network administrator แบบไม่ใหซ้ำกันภายในบริษัทนั้น แต่การกำหนด Private IPv4 ของแต่ละบริษัท จะไม่เคยมาคุยกัน หรือมาตกลงกันว่าใครจะใช้ IP address อะไร ซึ่งไม่เหมือนอย่าง Public IPv4 address ที่จะต้องมีการตกลงกัน

ในยุคแรกๆ ของ Service Provider ที่ให้บริการ WAN แบบ Point-to-Point Layer 1 อย่าง Lease Line หรือ Point-to-Point Layer 2 อย่าง Framer Relay นั้น
ลูกค้าแต่ละรายจะมี HQ (สำนักงานใหญ๋) เป็น Hub และมี Branch เป็น Spoke ซึ่งหาก Branch1 ต้องการติดต่อกับ Branch2 แล้ว Branch1 จะต้องส่ง traffic วิ่งขึ้นมาที่ HQ (Hub) ก่อน ต่อจากนั้น HQ จะทำการ forward ต่อลงไปให้ Branch2

ซึ่งใหนทางปฎิบัติแล้ว ไม่มีลูกค้ารายไหนลงทุนเช่า link Point-to-Point จาก Branch ไป Branch เพราะราคาค่าเช่า Lease Line หรือ Frame Relay แพงมากๆ

จึงเกิดโจทย์ และคำถามจากลูกค้าว่า จะเป็นไปได้ไหมที่ Service Provider จะให้บริการ Layer 3 (ให้บริการ routing) แทน Lease Line หรือ Frame Relay เพราะการให้บริการแบบ Layer 3 จะทำให้ Branch สามารถติดต่อกับ Branch ได้โดยตรงผ่านการ routing ของระบบ IP network

แต่เนื่องจากลูกค้าแต่ละรายใช้ Private IP address ซึ่งจะมีโอกาสที่ลูกค้า A ใช้ 10.1.1.0/24 และมี host ที่ใช้ IP address 10.1.1.1 และในขณะที่ลูกค้า B ก็ใช้ 10.1.1.0/24 และมี host ที่ใช้ IP address 10.1.1.1 ด้วยเช่นกัน

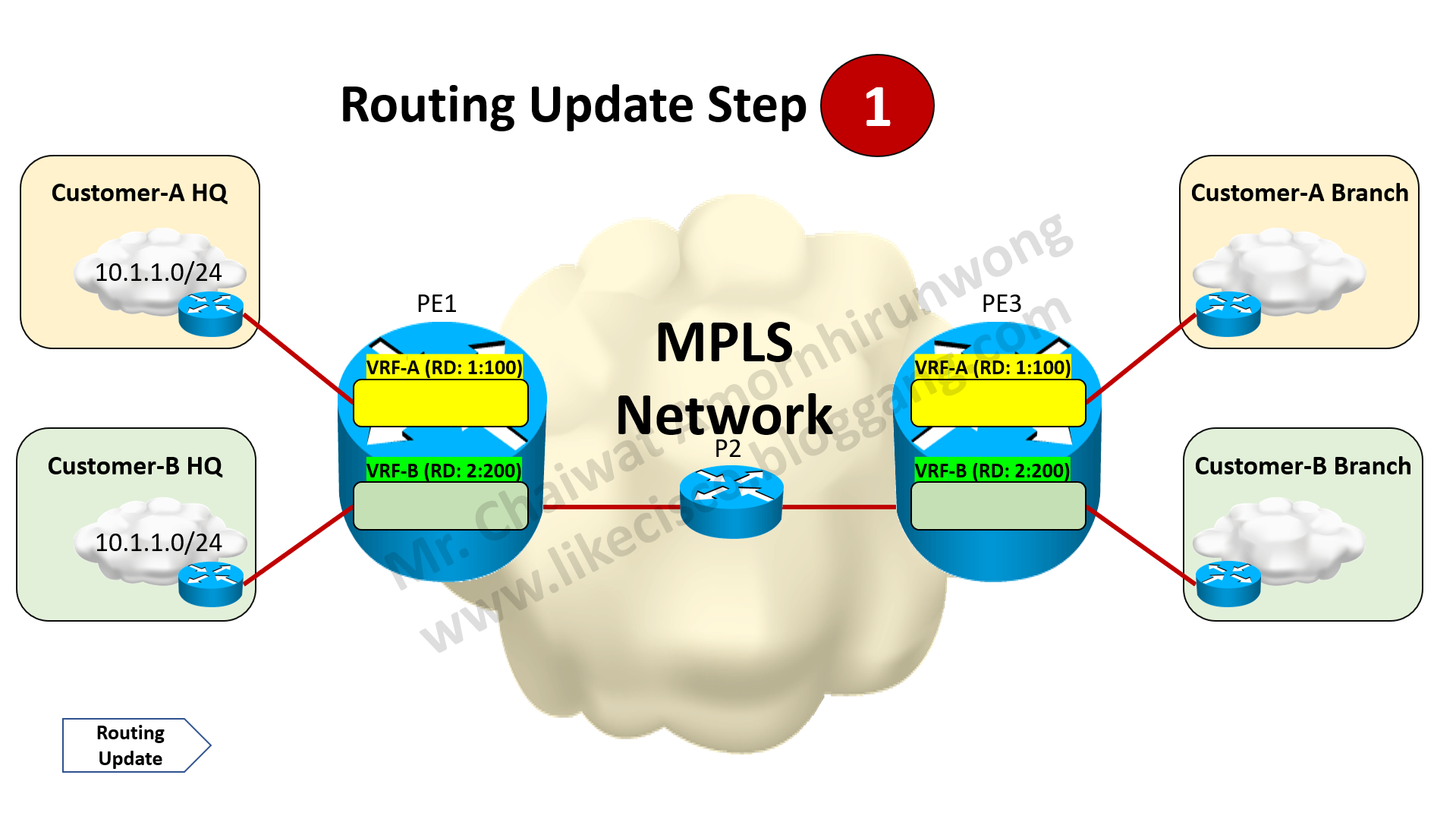

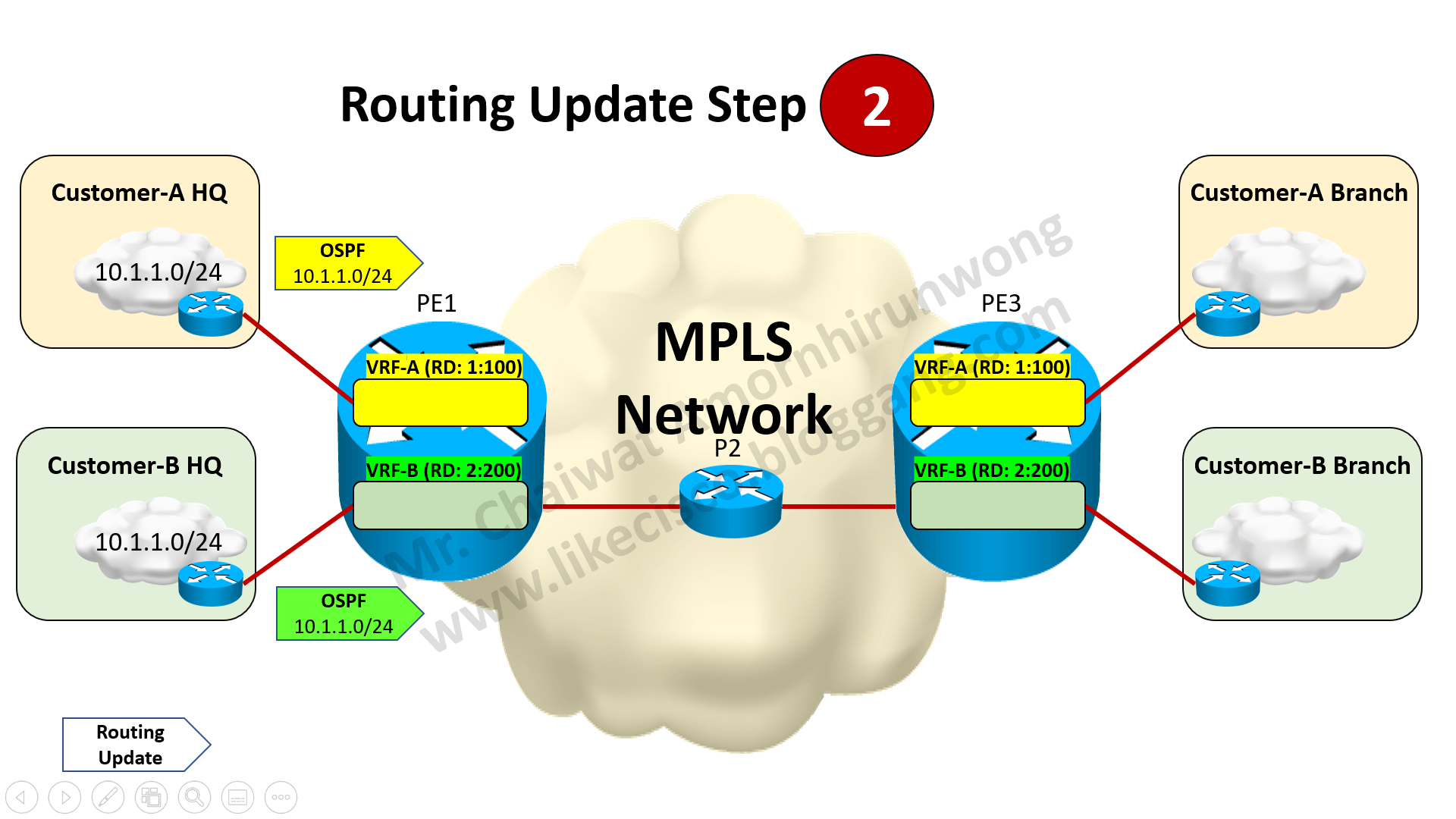

หาก Service Provider เอา router ธรรมดามาต่อกับลูกค้า A และลูกค้า B และจากนั้น ทั้งลูกค้า A และ B ประกาศ subnet 10.1.1.0/24 ที่เหมือนกันมาให้ router ของ Service Provider แล้ว คำถามคือ Service Provider จะแยกแยะ และรู้ได้อย่างไรว่า 10.1.1.0/24 ไหน เป็นของลูกค้าอะไร และจะ update 10.1.1.0/24 ของลูกค้าทั้งสองต่อไปยังที่ router อื่นๆ ของ Service Provider อย่างไร โดยไม่ให้เกิดการ update net 10.1.1.0/24 สลับกันระหว่างลูกค้า A กับ B

และหากมี traffic ที่มี destination 10.1.1.1 มายัง router ของ Service Provider ตัวนี้แล้ว router ตัวนี้จะรู้ได้อย่างไรว่าจะ forward traffic นี้ไปให้ลูกค้า A หรือลูกค้า B ที่ซึ่งมี host 10.1.1.1 ด้วยกันทั้งคู่ ????

คำตอบคือ ต้องใช้ MPLS และทำ IPv4 address ของลูกค้าแต่ละรายที่ซ้ำกัน ให้มันกลายเป็น address ชนิดใหม่ที่ไม่มีการซ้ำกัน โดยการเพิ่มค่าอะไรสักอย่างเข้าไปผสมกับ IPv4 route ของลูกค้า ซึ่งค่าอะไรสักอย่างที่ว่า ก็คือ RD หรือ Route-Distinguisher นั่นเอง
Note: Route-Distinguisher แปลเป็นไทยได้ว่า "ตัวแยกแยะที่ทำให้เกิดความแตกต่าง"

การนำ RD มาผสม กับ IPv4 route (นำ RD ไปแป่ะไว้ข้างหน้า IPv4 route) จะทำให้เกิดเป็น route ชนิดใหม่ที่เรียกว่า VPNv4 route

นั่นคือ การแปลง IPv4 route ของลูกคัาให้กลายเป็น VPNv4 route โดย

VPNv4 = RD:IPv4

ซึ่ง RD จะทำหน้าที่เป็นตัวแยกแยะ ให้ IPv4 route ของลูกค้าแต่ละราย ให้เกิดความแตกต่างนั่นเอง

ดังนั้น Service Provider จะต้องกำหนด RD ของลูกค้าแต่ละรายไม่ให้ซ้ำกัน เช่น
ลูกค้า A ใช้ RD = 100:1
ลูกค้า B ใช้ RD = 100:2

ดังนั้น:
VPNv4 route ของ A = 100:1:10.1.1.0/24
VPNv4 route ของ B = 100:2:10.1.1.0/24

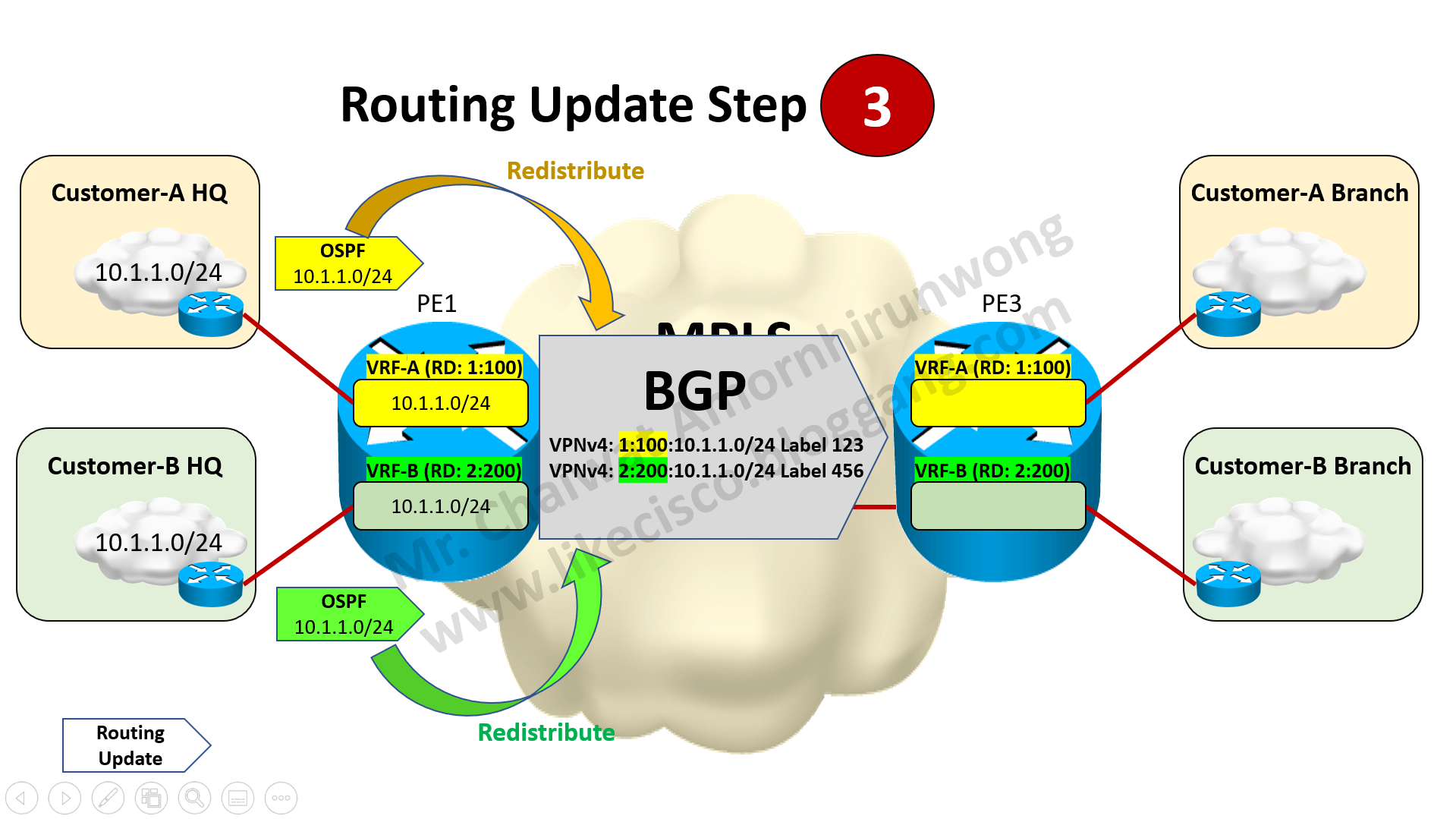

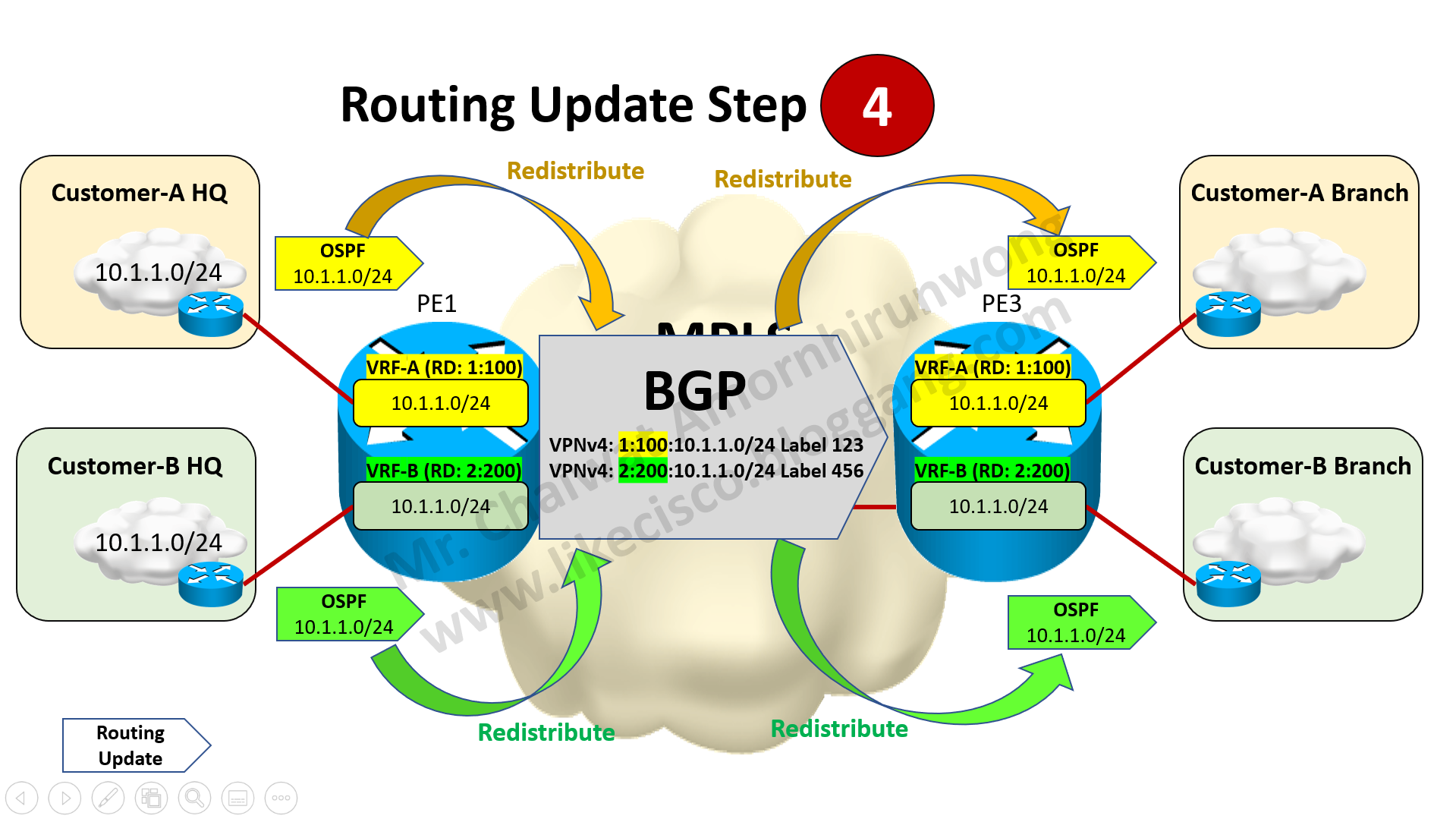

ซึ่งถึงตรงนี้แล้ว จะเห็นได้ว่า VPNv4 route ของลูกค้าทั้งสองไม่ซ้ำกันอีกต่อไปแล้ว และ VPNv4 route ก็จะถูก update กันใน MPLS network ต่อไป และสิ่งเหล่านี้จะถูกนำมาใช้งานคู่กับ MPLS Label ต่อไป

มีคนถามมาว่า RD มีกี่แบบ

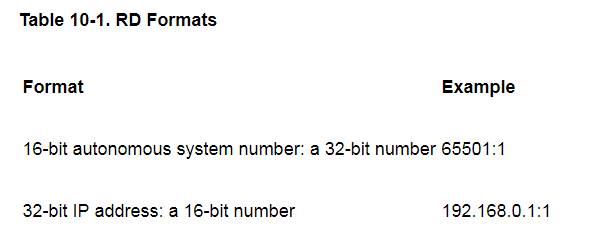

RD มี 2 format ครับ คือ
==================

แบบที่ 1:
16 bits : 32 bits เช่น 65501 : 100 --> AS Number : Id ของลูกค้า

แบบที่ 2:
32 bits IP address : 16 bits เช่น 192.168.1.1 : 100 --> Loopback 0 IP address ของ Provider Edge Router : Id ของลูกค้า

ส่วนจะเลือกใช้แบบไหน ก็ขึ้นอยู่กับการตกลงกันครับ

ขอจบแต่เพียงเท่านี้ครับ

โก้-ชัยวัฒน์ (KoChaiwat)
