Gameboy Advance 03: putpixel เขียนจุดสีบนหน้าจอ แบบง่ายๆ
อ้างอิง : https://www.coranac.com/tonc/text/first.htm
วันนี้เรามาทดลองเขียนจุดสีบน หน้าจอของ GBA กัน
1. การกำหนด Mode การแสดงผล มี 2 ชนิดคือ แบบ Tile (ยาก) และแบบ bitmap (ง่าย)

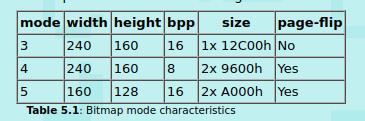

ที่เรากำลังจะพูดถึง มี Mode 3, 4, 5
เพื่อความง่ายสุดๆ จึงขอเลือก Mode 3 ก่อน ซึ่งจะแสดงผลที่ 240 x 160 pixel
สามารถแสดงสีได้แบบ 16 bit แต่bitสุดท้ายไม่คิด กำหนดด้วยคำสั่ง
*(unsigned int*)0x04000000 = 0x0403;
*(unsigned int*)0x04000000 คือตำแหน่ง Registor REG_DISPCNT

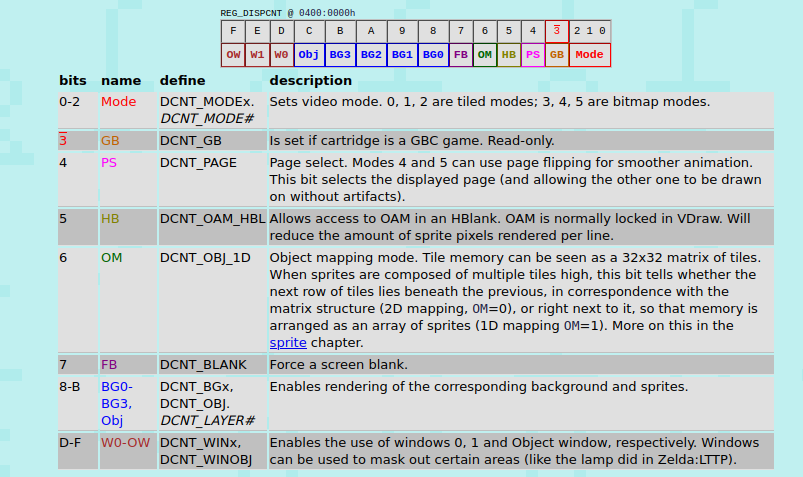

ค่า 0x0403 จะมาขยายความกันด้วยรูปข้างล่าง
0x0403 ถ้าเขียนด้วยเลขฐานสอง จะได้ 0000 0100 0000 0011
ให้ดูที่สี จะเห็นได้ว่าเลือก mode 3 และ แสดงผลที่ BG2 : Background 2

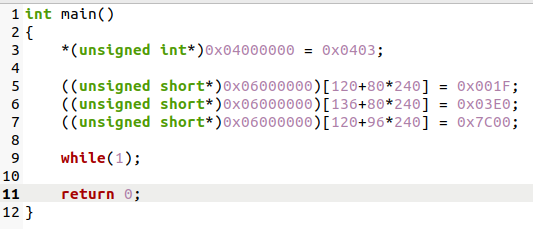

การลงจุดสี ใช้คำสั่ง
((unsigned short*)0x06000000)[120+80*240] = 0x001F;
(unsigned short*)0x06000000 คือตำแหน่งของ VRAM
[120+80*240] คือตำแหน่งของจุดสี กำหนดเป็นค่าใน array
0x001F คือค่าของสี โดยรูปแบบของสีคือ xBGR
0x001F = 0000 0000 0001 1111 เพราะฉนั้นก็คือสีแดง
[120+80*240] ปรับให้เป็นตำแหน่ง (x,y) ก็คือ [x+y*240]
