19 เมษายน 2554


พื้นสำเร๊จรูป - Shear key

shear key คือแผ่นเหล็กแปะไว้ด้านข้างแผ่นพื้นที่กลางแผ่น จุดประสงค์คือ ทำไว้เพื่อเชื่อมไฟฟ้า

การเชื่อมจะช่วยยึดดึงรั้งแผ่นให้เรียบเสมอกัน เนื่องจากบางแผ่นอาจมีค่าแอ่นตัวต่างไปจากแผ่นอื่น ถ้าไม่มีการเชื่อมไฟฟ้ายึด เราอาจจะเห็นว่า ใต้ท้องพื้นสำเร็จรูปมีระดับต่างกัน ทำให้จุดนั้นมีคอนกรีตทับหน้าหนาไม่เท่ากัน หมายถึงกำลังรับน้ำหนักของพื้นจะผิดไป

Shear key จะช่วยถ่ายแรงเฉือนจาก point load (ถ้ามี) ที่อาจมีมีมากบนแผ่นนั้น แบ่งไปให้แผ่นข้างๆ ช่วยรับ

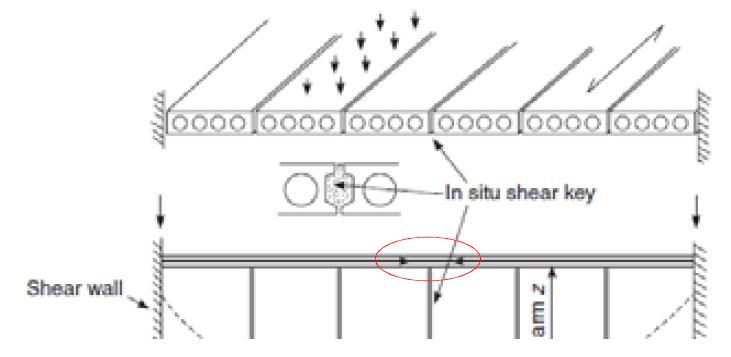

ตามรูปแสดง Shear Key ของพื้นสำเร็จรูปชนิด Hollow Core Plank ซึ่งตัวแผ่นสำเร็จประเภทนี้มีความหนาเพียงพอ สามารถทำแบบหล่อให้เกิดเป็น Shear Key จากคอนกรีตทับหน้า ให้ไหลลงไปทำหน้าที่ถ่ายแรงไปยังแผ่นข้างเคียง ในกรณีที่มีน้ำหนักบันทุกมากตามที่เห็นเป็นลูกศรกดเฉพาะแผ่นนั้น

ส่วนพื้นสำเร็จรูปใช้ตามบ้าน หนาประมาณ ๕ ซม. หนาไม่พอทำแบบนั้น จึงฝังแผ่นเหล็กเล็กๆ ซึ่งปกติก็ตรงกลางของความยาวแผ่น แล้วเชื่อมไฟฟ้า จากนั้นก็วางเหล็กกันแตกแล้วเทคอนกรีตทับหน้า

บางงานใช้เหล็กเส้นวางยาวทับบน plate ของ shear key แล้วเชื่อม

คิดดูแล้ว ก็สิ้นเปลืองโดยเปล่าประโยชน์ แค่กดให้แผ่นมีระดับเสมอกัน แล้วเชื่อมไฟฟ้ายาวตลอดแผ่น shear key ก็พอแล้ว โดยความยาวของรอยเชื่อมให้ถามผู้ผลิตก่อน เพราะเชื่อมยาวพอดีๆ ดีกว่า ประหยัดเงิน ประหยัดทรัพยากรของโลก


ทีนี้ การเชื่อมไฟฟ้า shear key แล้ว พบทีหลังว่าแผ่นพื้นเสียหาย เรื่องใหญ่ครับ ก่อนจะติดตั้ง ให้ตรวจแผ่นพื้นให้ดี ทั้งผิวบนผิวล่างว่ามีรอยร้าวหรือไม่ ผิวบนจะดูยากเพราะมีรอยกวาดให้หยาบ

ให้เอาน้ำราด เป็นการล้างทำความสะอาดและพอแห้งหมาดๆ ถ้าเห็นรอยน้ำเป็นเส้น ก็ยกแผ่นออกไป มันหักแล้ว ใช้งานไม่ได้

ควรตรวจสักสามรอบ ก่อนยกขึ้นไป ก่อนเชื่อม shearkey และ ก่อนเท

พยายามให้เจอแผ่นเสียหายก่อนยกขึ้นไป ดีกว่าไปเจอก่อนเทคอนกรีต เพราะงานแก้ไขยุ่งยากกว่ากันมาก ผู้รับเหมาที่ไม่มีจรรยาบรรณ อาจจะหมกเม็ด ถ้าเจ้าของไปเจอรอยหักเมื่อเทคอนกรีตไปแล้ว

ห้วข้อต่อเนื่อง

พื้นสำเร็จรูป - การเลือกแผ่นพื้น
