30 สค. 2552 ต้องอ่าน วิธีอ่านแบบก่อสร้าง สำหรับผู้ที่ไม่ใช่ช่าง

จากที่เราและคุณสามี ไม่เคยมีความรู้เรื่องก่อสร้าง เริ่มจากการอ่านแบบก่อสร้างไม่เคยรู้เรื่องมาก่อนเลย แต่โชคดีที่พ่อ และพี่ชายของเราเคยรับเหมาก่อสร้างมาก่อน ก็เลยได้เรียนรู้การอ่านแบบ ซึ่งก็ช่วยให้เราตรวจสอบผู้รับเหมาได้ ด้วยตัวเอง ว่าเค้าทำตามแบบหรือเปล่า ใช้วัสดุตรงามสเปคหรือเปล่า ถึงจะไม่ทั้งหมดทุกอย่าง ก็ยังดี ก็เลยเอามาเล่าสู่กันฟังสำหรับคนที่ไม่ได้จบสาย ก่อสร้างหรือโยธามา บางอย่างอาจผิดก็สามารถแนะนำได้ค่ะ เพราะสุภาษิตเราคือ "รู้บางอย่างในทุกอย่าง รู้ทุกอย่างในบางอย่าง" ตอนนี้เราขอ รู้บางอย่างในทุกอย่างก่อนนะ

เริ่มแรกขอเริ่มจากฐานราก และเสา ก่อนจ้า

แปลนฐานราก หรือบางคนเรียกว่า ตอม่อ ในแบบจะเขียน ว่า F0,F1,F2...แล้วแต่ผู้ออกแบบจะออกแบบ ว่ามีกี่ขนาด ของ บ้านเรามี 6 ขนาด ก็จะ F0-F5 คำย่อ F=Foundation
อีกอย่างก็คือ แปลนเสา ในแบบจะเขียน ว่า C1,C2...... คำย่อ C=Column
ในแบบนี้ ก็จะแสดงระยะจากเสาถึงเสา โดยวัดจากศูนย์กลาง ถึง ศูนย์กลาง

หลังจากดูแบบ ฐานราก และเสาแล้ว เราก็จะมาดูในรายละเอียดว่า ฐานรากต้นนี้ มีรายละเอียดอะไรบ้าง จะขอยกตัวอย่าง F3 ซึ่งใช้อยู่เยอะพอสมควร
จากรูปสี่เหลี่ยมบน เป็นการมอง Top View แสดงว่า ฐานรากต้นนี้ จะต้องมีขนาด กว้างXยาว = 1.5X1.5 เมตร
จากนั้นก็มามองภาพหน้าตัดด้านข้าง ตอม่อนี้จะต้องลึก 1 เมตร (-1) โดยวัดจากระดับอ้างอิง
หลุมนี้จะต้อง เททรายหยาบ หนา 5 ซม. หลังจากนั้นต้องเทคอนกรีตหยาบรองพื้น หรือที่ช่างเรียกว่า เทลีน หนา 5 ซม. เช่นกัน
ตรง 11-DB12 หมายความว่า DB12 หมายถึงเหล็กข้ออ้อยขนาดเส้นผ่าศูนย์กลาง 12 mm 11 หมายถึง ใช้จำนวน 11 เส้น สังเกตุได้จากจุดดำๆ จะนับได้ 11 เส้นพอดี ส่วน 1-RB9 หมายถึง รัดเหล็กข้ออ้อย ด้วยเหล็กเส้น 9mm. ข้างบน จำนวน 1 เส้น

มาดูของจริงกันเลย..... แต่นับอาจไม่ได้ 11 นะเพราะคนละเสาและก็ไม่ได้เทลีนด้วย เพราะก้นหลุมฝังไม้มงคลไว้ แล้วก็ก้นหลุม เป็นดินทรายอยู่แล้ว

หลังจากเทปูน

ทีนี้ก็มาดูแบบเสากัน รหัส C2 จะมี สองแบบ ที่เขียนอยู่ข้างล่าง จากเสา C2 รูปล่าง แสดงแบบเสา จาก ฐานราก -พื้นชั้นล่าง เสานี้จะมีขนาดกว้างยาว 20X20 ซม.
10-DB12 หมายความว่า เสาจาก ฐานราก -พื้นชั้นล่าง ใช้เหล็ก ข้ออ้อย ขนาด 12 มม. จำนวน 10 เส้น (สังเกตุจากจุดดำๆ )
ป-RB6@0.15 ป หมายถึงปลอกรัดเหล็กข้ออ้อย RB6 หมายถึงเหล็กเส้น ขนาด 6 มม. ซึ่งขนาดเหล็กเส้นของปลอก นี้ก็มีหลายขนาดตามแต่ขนาดของเสา บางเสาก็ 9 มม.
ส่วน @0.15 ปลอกรัดเสา แต่ละปลอกต้องห่างกัน 15 ซม.
ส่วน เสา C2 รูปบนก็จะแสดงแบบเสา จาก พื้นชั้นล่าง ถึงหลังคา วิธีการดูก็เหมือนกัน จะเห็นว่า จำนวนเหล้กเส้นจะลดลงเหลือแค่ 4 เส้น แล้ว

ทีนี้ก็มาดูแบบคานกัน

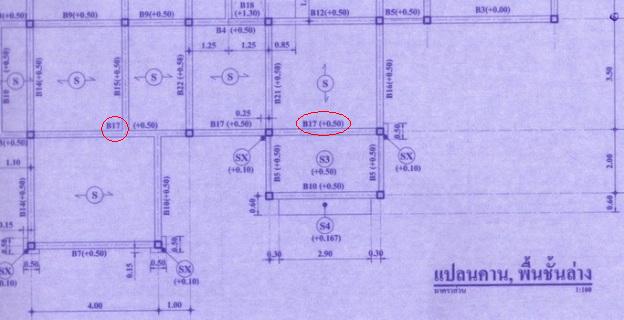

คาน แต่ละแนวจะรับน้ำหนักไม่เท่ากัน จึงมีโครงสร้างไม่เหมือนกัน คานจะใช้ ว่า B1,B2,B3 B=Beam ถ้าดูจากแปลนคาน ทุกแนวคานจะกำหนด รหัสคานบอกไว้ ตามด้วยตัวเลขในวงเล็บ (+0.50) หมายถึงส่วนบนสุดของคานจะสูงจากระดับอ้างอิง 50 ซม. รูปหน้าจอเล็กหน่อยอยากดูใหญ่ๆ คลิกที่รูปจ้า.....

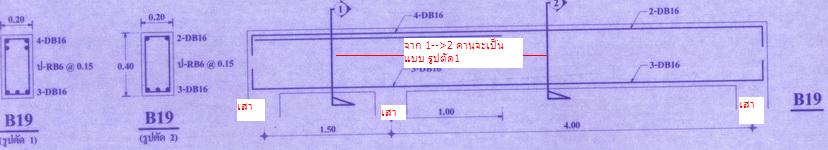

ทีนี้ก็มาดูรายละเอียดคานกัน คานบางอันรายละเอียดตลอดแนวจะแบบเดียวกันตลอดก็จะดูง่ายหน่อย แต่รูปข้างล่างนี้ เป็นรายละเอียดของ คาน B19 ซึ่งจะมี 2 แบบ สำหรับวิธีการดูเหล็กที่ใช้ก็ใช้หลักการเดียวกันกับ แบบเสา

มาดูรูปจริงกันเลย
