ผลกระทบต่อสมรรถนะของมอเตอร์เหนี่ยวนำไฟฟ้า 3 เฟส เมื่อแรงดันไฟฟ้าไม่สมดุล2



ตัวอย่างที่ 1 มอเตอร์เหนี่ยวนำที่มีการปิดสนิท ขนาด 50 แรงม้า, 4 ขั้ว ขนาดพิกัดแรงดันไฟฟ้า 460 V 60 Hz และระดับชั้นของฉนวนคือ F และ Service factor เท่ากับ 1.15 และทำงานที่พิกัด ขณะเกิดความไม่สมดุลของระบบไฟฟ้า 3 เฟส โดยแรงดันไฟฟ้าระหว่างเฟสมีค่า 460 V, 425 V, 440 V ตามลำดับ จงหา

ก) เปอร์เซ็นต์แรงดันไฟฟ้าที่ไม่สมดุล

ข) เปอร์เซ็นต์ของอุณหภูมิที่เพิ่มขึ้นเมื่อมอเตอร์ทำงานที่พิกัด

ง) อัตราการเพิ่มขึ้นสูงสุดของอุณหภูมิ ถ้ามอเตอร์ทำงานที่พิกัดในสภาวะอุณหภูมิรอบข้างที่ และแรงดันไฟฟ้าเกิดความไม่สมดุล

จ) อุณหภูมิสูงสุดที่คาดว่าจะเพิ่มขึ้นถ้ามอเตอร์ทำงานที่สภาวะแรงดันไฟฟ้าไม่สมดุล

วิธีคำนวณ

                ก)

                               ค่าเบี่ยงเบนของแรงดันไฟฟ้าจากค่าแรงดันไฟฟ้าเฉลี่ยสามารถคำนวณได้ดังนี้

                 ข)

หมายเหตุ: %ΔT นั้นอาจจะประมาณค่าได้จากรูปที่ 1

                ค) จากตารางที่ 1 ค่าอุณหภูมิที่เพิ่มขึ้นสำหรับมอเตอร์ไฟฟ้าที่มี ระดับชั้นของฉนวนแบบ F (Class F) และมีค่า Service factor = 1.15 มีค่าเท่ากับ 115°C

                ง)

เป็นอย่างไรบ้างครับจากตัวอย่างข้างต้นเราจะพบว่าผลของแรงดันไฟฟ้าที่เกิดการไม่สมดุลเพียงไม่กี่เปอร์เซ็นต์แต่กลับมีผลให้เปอร์เซ็นต์ของอุณหภูมิสูงขึ้นอย่างมาก และเมื่อเทียบกับค่าอุณหภูมิของพิกัดฉนวนของขดลวดก็พบว่ามีค่าอุณหภูมิที่เกิดจากผลของแรงดันไฟฟ้าที่ไม่สมดุลนั้นมีค่าสูงกว่าพิกัดฉนวนของขดลวด ซึ่งผลดังกล่าวก็จะทำให้ฉนวนของขดลวดของมอเตอร์ไฟฟ้ามีอายุการใช้งานสั้นลง

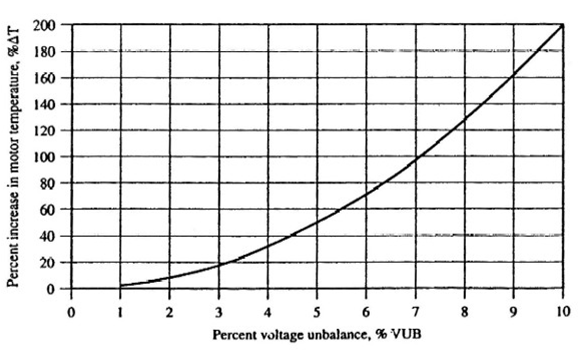

รูปที่ 1 กราฟเปอร์เซ็นต์การเพิ่มขึ้นของอุณหภูมิของมอเตอร์เทียบกับเปอร์เซ็นต์ของแรงดันไฟฟ้าไม่สมดุล

สมรรถนะของมอเตอร์ไฟฟ้าลดลงเมื่อแรงดันไฟฟ้าไม่สมดุล

เมื่อมอเตอร์ไฟฟ้ามีการใช้งานหรือจำเป็นที่จะต้องใช้งานในสภาวะแรงดันไฟฟ้าที่ไม่สมดุล นั้นจะมีผลทำให้สมรรถนะของมอเตอร์ไฟฟ้าลดลง(การทำงานของมอเตอร์ไฟฟ้าทำงานต่ำกว่าแรงม้าพิกัด) กราฟที่แสดงการลดลงของสมรรถนะของมอเตอร์ไฟฟ้าได้แสดงที่รูปที่ 2 ซึ่งการเกิดไม่สมดุลของแรงดันไฟฟ้าประมาณ 1 เปอร์เซ็นต์อาจจะไม่มีผลต่อสมรรถนะของมอแตอร์ไฟฟ้าและไม่ทำให้เกิดความเสียหายต่อมอเตอร์ไฟฟ้าแต่อย่างใด แต่อย่างไรก็ตามการใช้งานมอเตอร์ไฟฟ้าที่สภาวะแรงดันไฟฟ้าไม่สมดุลเกินกว่า 5 เปอร์เซ็นต์นั้นไม่ควรกระทำ เนื่องจากจะมีผลทำให้เกิดปัญหาและความเสียหายหลายประการต่อมอเตอร์ไฟฟ้าของท่านได้

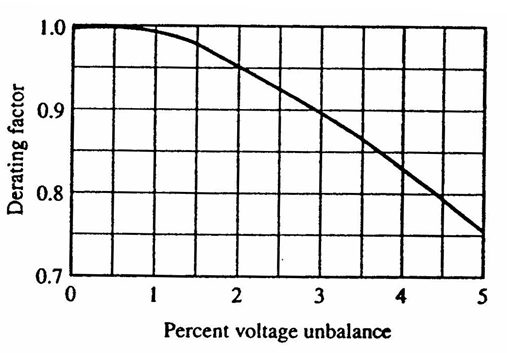

รูปที่ 2 กราฟสมรรถนะของมอเตอร์ลดลงเนื่องจากผลของแรงดันไฟฟ้าไม่สมดุล

ตัวอย่างที่ 2 จากมอเตอร์ไฟฟ้าจากตังอย่างที่ 1 จงหา ก) ค่าตัวประกอบของการลดลงของสมรรถระของมอเตอร์ไฟฟ้า ข) แรงม้าของมอเตอร์ไฟฟ้าที่สามารถใช้งานได้เมื่อทำงานในสภาวะแรงดันไฟฟ้าไม่สมดุล

วิธีคำนวณ

ก)      ค่าเปอร์เซ็นต์แรงดันไฟฟ้าไม่สมดุล (%VUB) มีค่าเท่ากับ 4.15% จากรูปที่ 2 สามารถประมาณค่าตัวประกอบที่ทำให้สมรรถนะของมอเตอร์ไฟฟ้าลดลงได้เท่ากับ 0.82

ข)      จากผลของการเกิดแรงดันไฟฟ้าไม่สมดุลทำให้มอเตอร์ไฟฟ้าสามารถรับโหลดลดลงเหลือเท่ากับ 150 x 0.82 = 123 แรงม้า

จากตังอย่างข้างต้นแสดงให้เห็นถึงผลกระทบโดยตรงต่อประสิทธิภาพและสมรรถนะของมอเตอร์ไฟฟ้าโดยตรง ซึ่งจากผลดังกล่าวทำให้มอเตอร์ไฟฟ้าที่ท่านได้ออกแบบไว้นั้นเพื่อใช้ในกระบวนการผลิตมีประสิทธิภาพต่ำลง และสุดท้ายก็จะส่งผลโดยตรงต่อกระบวกการผลิตในโรงงานของท่านและคุณภาพสินค้าของโรงงานท่านโดยตรง

 สรุป

เมื่อมาถึงตรงนี้ท่านผู้อ่านคงทราบถึงผลกระทบของแรงดันไฟฟ้าไม่สมดุลต่อมอเตอร์ไฟฟ้าเหนี่ยวนำไม่ว่าในด้านอายุการใช้งานของมอเตอร์ที่ลดลงเนื่องจากความร้อนที่ทำให้คุณภาพของฉนวนไฟฟ้าของขดลวดเสื่อมสภาพลงเร็วกว่าที่ได้ออกแบบไว้ ไม่เพียงเท่านั้นยังทำให้ประสิทธิภาพและสมรรถนะของมอเตอร์ไฟฟ้าลดลง จากบทความข้างต้นจะเห็นได้ว่าการที่เกิดแรงดันไฟฟ้าที่ไม่สมดุลเพียงเล็กน้อยก็มีผลกระทบต่อมอเตอร์เป็นอย่างมาก และผู้เขียนหวังว่าผู้อ่านที่เป็นนักอุตสาหกรรมที่ทำงานเกี่ยวข้องกับมอเตอร์เหนี่ยวนำไฟฟ้าคงจะต้องพิจารณาในเรื่องแรงดันไฟฟ้าไม่สมดุลมากขึ้น และสุดท้ายก็ส่งผลให้การใช้งานมอเตอร์ไฟฟ้าภายในโรงานของท่านมีอายุการใช้งานที่ยาวนานและมีประสิทธิภาพตามที่ได้ออกแบบไว้ สวัสดีครับ
