วงจร การต่อหลอดไฟ วิธีต่อหลอดไฟ

[Main : กลับ หน้ารวมเรื่องบ้าน DYI.]

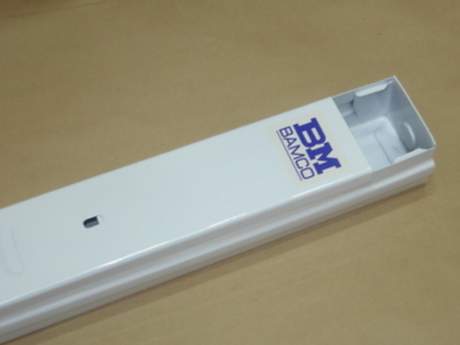

รูปนี้เรียกว่า กล่องเหล็ก ทั่ว ๆ ไปมีขนาด 20w. (หลอดสั้น) และ 40w. (หลอดยาว)

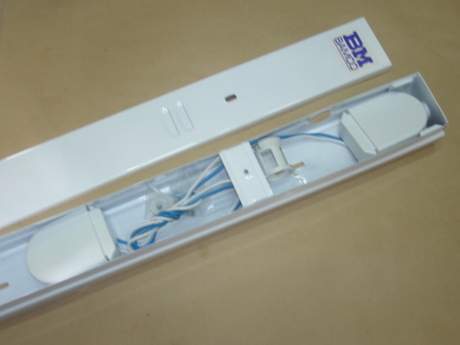

เปิดฝาออก ก็จะเจอ ชุดขั้วหลอดที่ต่อ ขั้วสตาร์ทเตอร์ มาให้แล้ว มีสายไฟ 2 สี น๊อตยึดฝา และน๊อตยึด บัลลาสต์ แถมมาให้ด้วย

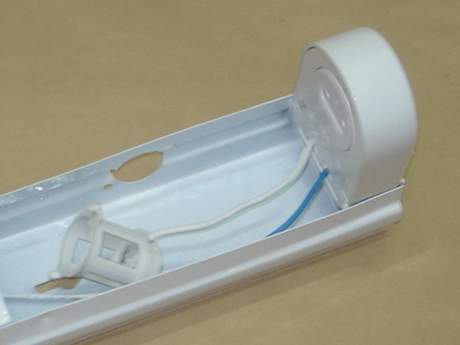

สอดใส่ ขาหลอด (ขาสปริงค์) ทั้ง 2 ด้าน (หัว-ท้าย)

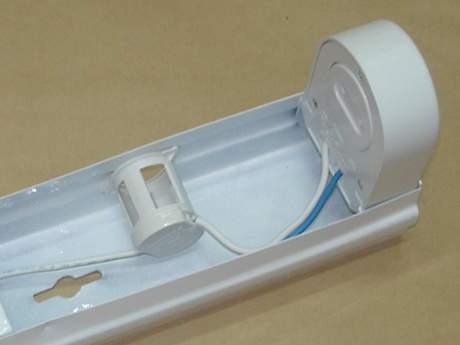

ใสขั้วสตาร์ทเตอร์ เข้ากับกล่องเหล็ก สังเกตว่าสายไฟที่ต่อเข้าขั้วสตาร์ทเตอร์ เป็นเส้นสีขาว

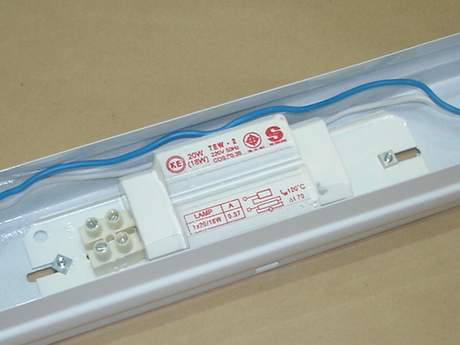

แล้วใส่ บัลลาสต์ ยึดน๊อต 2 ตัวที่เค้าแถมมาให้ เข้ากับกล่องเหล็ก ต้องเลือกให้วัตต์ตรงกันด้วย รูปนี้ บัลลาสต์ 20 วัตต์ ใช้กับหลอด 20 วัตต์ หรือ 18 วัตต์นั่นละ

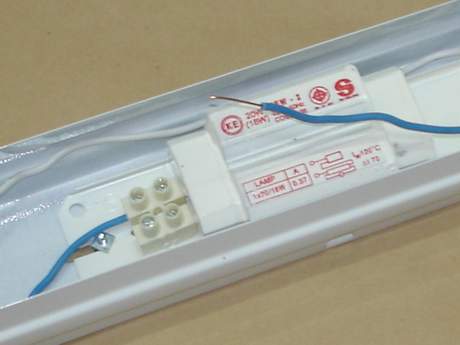

สายไฟ 2 เส้น 2 สี, เส้นสีขาว ที่ต่อจากขั้วสตาร์ทเตอร์ ปล่อยไว้ ไม่ต้องทำอะไร ส่วนเส้นสีฟ้า ที่ต่อจากขั้วหลอด ไปขั้วหลอด ตัดกลาง ปอกสาย 2 ด้าน, ด้านนึงต่อเข้ากับขั้วบัลลาสต์ ขั้วบน หรือขั้วล่างก็ได้ ส่วนปลายเส้นสีฟ้าอีกด้านปล่อยไว้

ต่อเข้ากับไฟบ้านจริง ๆ 2 สาย ที่เหลือ คือขั้วล่างของบัลลาสต์ 1 เส้น และปลายสายไฟสีฟ้าที่เหลืออีก 1 เส้น

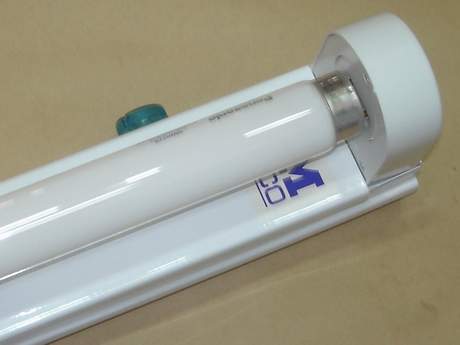

ปิดฝากล่อง ใส่หลอด ใส่สตาร์ทเตอร์ ก็จบแล้วครับ

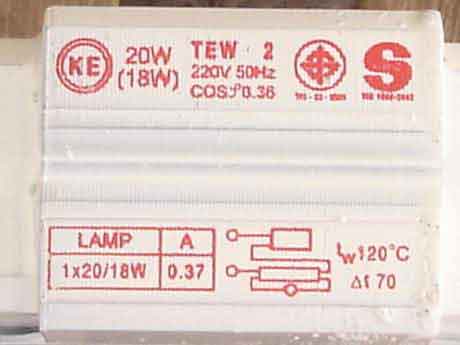

ส่วนรูปล่าง เป็น วงจรหลอดฟลูออเรสเซนต์ ที่อยู่บนตัวบัลลาสต์

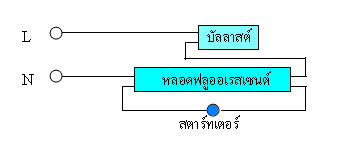

เขียนใหม่ให้ดูง่ายขึ้น เริ่มจากบนสุด ไฟเข้า (L) ต่อเข้าบัลลาสต์ ขั้วไหนก็ได้ ออกจากบัลลาสต์อีกขั้ว ไปเข้าขาหลอด, ออกจากขาหลอดอีกด้าน ไปเข้า นิวตรอล (N), ส่วนสตาร์ทเตอร์ ต่อคร่อมขาหลอดหัวท้าย

[Main : กลับ หน้ารวมเรื่องบ้าน DYI.]

Create Date : 17 มีนาคม 2550

Last Update : 22 ธันวาคม 2550 9:48:26 น.

40 comments

Counter : 201077 Pageviews.

เหมือนผมได้ทบทวนความรู้ตอนอาจารย์สอนเลยครับ
ช่างไฟฟ้าซะอย่าง ทำได้หมด

โดย: basbas

วันที่: 17 มีนาคม 2550 เวลา:16:23:46 น.

มาทักทายค่ะ หายไปนานอย่าเพิ่งลืมกันนะ

โดย: ญิ๋งจ๋า (น้องจ๋าแก้มป่อง

) วันที่: 17 มีนาคม 2550 เวลา:20:11:14 น.

สวัสดีค๊า คุณต่อฯ

สบายดีมั้ยคะ
วันนี้อัพบล๊อกแล้วค่ะ

หลังจากดองไว้นานมากกกกกกก

โดย: yadegari

วันที่: 17 มีนาคม 2550 เวลา:22:23:59 น.

เรื่องนี้ไม่ค่อยถนัดเลยค่ะ ขอไปจับเข็มเย็บผ้าดีก่า...

โดย: คริสตอลสีชมพู

วันที่: 17 มีนาคม 2550 เวลา:23:25:41 น.

แวะมาขอบคุณที่ไปเยี่ยมชม blog ค่ะ ที่จริงมันก็ปกตินะคะ เพียงแต่เอา ชุดของสินค้า Emily มาแต่งทั้งหมด แล้วก็เปิดวิทยุออนไลน์เพลงเพื่อชีวิตใส่ แทนที่จะเป็นเพลงเดียว เหมือน blog อื่น ๆ น่ะค่ะ ทั้งเว็บของสถานี ทั้ง blog ส่วนตัว เป็น Emily ทั้งหมดถ้าชอบเพลงเพื่อชีวิต แวะเข้าไปฟังได้นะคะ ออนไลน์ 24 ช.ม. ไม่ซ้ำ ถ้าเข้าไปแล้วไม่มีเพลงก็คือ อาจจะปิดเครื่อง หรือ รีสตาร์ด ค่ะ

ขอบคุณอีกครั้งค่ะ ปกติไม่ค่อยได้ไปคอมเม้นท์ที่ไหน เพราะยังไม่รู้จักใคร เพิ่งทำได้ วันนี้ก็วันที่ 3 เอง ใช้เวลาวันเดียวแต่ง blog ที่เหลือเอาเพลง เอา MV มาใส่.....ใช้เวลานานมาก กว่าจะรู้ระบบของ blog......

โดย: คนแบบนี้แหละ

วันที่: 18 มีนาคม 2550 เวลา:0:23:30 น.

ดีคร้าบบบบบบบบบบ ไม่ได้เข้ามาซะนาน สบายดีอ่ะป่าวคร้าบบบบ

โดย: ชายเองงับ (chairearmyfc

) วันที่: 18 มีนาคม 2550 เวลา:12:43:56 น.

เรื่องนี้ไม่ค่อยถนัดเลยค่ะ ขอไปจับเข็มเย็บผ้าดีก่า...

โดย: คริสตอลสีชมพู 17 มีนาคม 2550 23:25:41 น.

ลอกค.ห.คุณคริสตอลสีชมพูมาเลยค่า อิๆ

คนสวยย่อมเหมาะกับงานอ่อนหวาน เนอะ

โดย: พจมารร้าย

วันที่: 18 มีนาคม 2550 เวลา:16:39:07 น.

ขอบคุณสำหรับความรู้ครับ

โดย: Beerzonline

วันที่: 18 มีนาคม 2550 เวลา:17:03:52 น.

ถ้าหากว่าไม่มีสตาร์ทเตอร์ ละ จะทำไง

โดย: เด็กบ้านนอก IP: 202.129.16.17 วันที่: 22 มีนาคม 2550 เวลา:10:15:07 น.

ถ้าไม่มีสตาร์ทเตอร์
1. ลัดวงจรที่สตาร์ทเตอร์ (ทำไงก็ได้ ให้สายไฟที่เข้าสตาร์ทเตอร์ 2 เส้นต่อถึงกัน เมื่อหลอดติดแล้ว ก็เอาสายไฟที่ต่อนั้นออก
2. หรือใช้ บัลลาสต์อิเลคทรอนิกส์ ครับถ้ามี

โดย: ต่อตระกูล

วันที่: 26 มีนาคม 2550 เวลา:18:25:46 น.
