Modify หูฟัง Nokia ภาค 2

หลังจากในครั้งที่แล้วได้ดัดแปลงให้ handfree สามารถต่อกับหูฟังธรรมดาได้ด้วยวิธีง่ายๆไปแล้ว ก็เกิดปัญหาตามมาคือ บางครั้ง jack ที่นำมาต่อเสียบได้ไม่แน่นพอ น้ำหนักของ handfree มากเกินไปทำให้ใส่ไม่สะดวก ความทนทานค่อนข้างน้อย ที่สำคัญคือเวลาเอาไปใส่แล้วมันไม่สวย เพื่อนของผมถามว่ามันทำได้ดีกว่านี้หรือไม่หลังจากลองอยู่หลายวิธีในที่สุดก็พบว่าทำได้ แต่วิธีที่ว่านั้นค่อนข้างซับซ้อนกว่าคราวที่แล้ว และใช้งบประมาณและความใจกล้ามากกว่า (แน่นอนคับว่าอยากได้อะไรดีๆก็ต้องพยายามกันหน่อย) แต่ก็ไม่ถึงกับยากจนเกินไป วันนี้เลยเอามาเล่าให้ฟัง

ก่อนอื่นขอให้เพื่อนที่สนใจจะทำอ่านคำเตือนจากครั้งที่แล้วก่อนค่อยตัดสินใจทำตามนะครับ

เอาล่ะครับทีนี้เรามาดูกันว่าจะ Modify handfree กันแบบสุดขั้วได้อย่างไร

เริ่มจากอุปกรณ์ที่เราต้องการครับ
1.Handfree ของ nokia สำหรับเหยื่อของเราในคราวนี้คือรุ่น Nokia Stereo Headset HDS-3 ที่แถมมากับ 6630 หรือหาซื้อมือ 1 ของแท้ที่ MBK ประมาณ 350 บาท

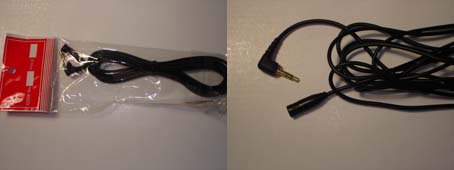

2.สายต่อ Extend สำหรับหูฟังของ sony หาซื้อได้จากร้าน อมร หรือแถวคลองถม ราคาประมาณ 50 บาท


3.ตะกั่วสำหรับบัดกรีครับ เพื่อนผมแนะนำให้ใช้ที่มีส่วนผสมของเงินเห็นบอกว่านำสัญญาณได้ดีกว่า ซึ่งอันนี้ผมไม่แน่ใจเหมือนกัน วานท่านที่มีความรู้ช่วย comment ด้วยนะคับ แบบที่มีส่วนผสมของเงินนี้อาจจะบัดกรียากกว่าเดิมเล็กน้อย แต่ไหนๆจะทำกันแบบสุดขั้วแล้วก็ไม่เกี่ยงล่ะคับ (สำหรับท่านที่ไม่แน่ใจใช้ตะกั่วบัดกรีแบบธรรมดาก็เพียงพอแล้วคับ)
4.หัวแร้งสำหรับบัดกรี แนะนำให้ใช้ขนาดเล็กจะทำให้บัดกรีง่ายมากครับ
5.Cutter คมๆ ให้ใช้กับใบมีด 30 องศา(ดูตามรูปนะครับ) นะคับจะทำให้ใช้ง่ายกว่า และซื้อใบมีมาเผื่ออีก 4 ใบด้วยครับ เพราะงานนี้เน้นเนี๊ยบสวยครับ ถ้าใบมีดไม่คมตลอดอาจออกมาดูขี้เหร่
6.กาว Super bonding (ก็กาวช้างนั่นแหละ)
7.ไขควงขนาดเล็ก


ขั้นตอนแรกเริ่มจากแกะสติ๊กเกอร์ void ด้านหลังหูฟังออกครับ(งานนี้บ๊ายบายการรับประกันได้เลยครับ) จะพบว่ามีน็อตอยู่ให้ใช้ไขควงไขออก


ขั้นต่อมาคือขั้นตอนที่ยากและใช้เวลานานที่สุด คือการแกะฝาครอบออกจากกันคับ จะออกมาสวยหรือไม่ก็อยู่ที่ขั้นนี้หล่ะคับ ผมเสียหูฟังไป 1 อันกว่าจะได้วิธีนี้มา แต่ขอบอกเลยว่าทำไม่ยากครับขอให้ใจเย็นพอครับ
1.ใช้ cutter คมกดบริเวณมุมทั้ง4 ค่อยๆออกแรงกดแล้วกระดกใบมีดไปมาครับ ตามรูปนะคับ(เวลาทำต้องจับที่ตัว small talk นะครับ ในภาพกลัวถ่ายรูปไม่เห็นเลยจับตรงสายเอา) ทำไปเรื่อยจะสังเกตเห็นว่า cutter เริ่มเข้าไปในเนื้อตัวพลาสติกก็เป็นอันใช้ได้ (ระวังยางยึดสายด้วยนะครับเดี๋ยวมันจะเป็นรอยไม่สวย)
..............ขอนิ้วมือจงอยู่กับท่าน


2.พอมุมทั้งสี่แยกออกจากกันแล้ว ให้ใช้ cutter กรีดตามร่องด้านข้าง ตามรูปนะคับ ให้ออกแรงกดพอสมควรครับไม่ต้องกดแรงมากเพราะนอกจากไม่ช่วยให้เร็วขึ้นแล้ว รอยกรีดอาจเบี้ยวทำให้งานออกมาไม่สวยสมใจแล้วยังอาจบาดมือได้คับ ออกแรงกดประมาณว่าเวลาเราเอา cutter กรีดพลาสติกให้เป็นรอยน่ะคับ จะเห็นว่ามีเศษพลาสติกเป็นริ้วๆหลุดออกมาก็ให้เป่าออก ค่อยๆทำไปเรื่อยๆถ้าเห็นปลายใบมีดทื่อก็หักเปลี่ยนไปเรื่อยๆ อย่าเสียดายครับ ฝาครอบนั้นจริงๆแล้วเป็นพลาสติกเนื้ออ่อนคับตัดค่อนข้างง่าย แต่จะให้สวยต้องใจเย็น(ใช้เวลาไม่นานมากหรอกคับ ผมทำมา 3 อันแล้วแต่ละอันไม่เคยหักใช้เกิน 1 ใบเลย)

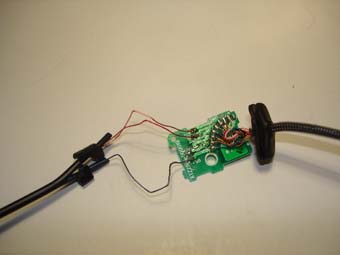

หลังจากแกะได้แล้วเห็นสายต่อหูฟัง 3สีแต่มี 4สาย แดงx1 เขียวx1 ทองแดงx2 และจะเห็นว่ามีน็อตเล็กๆยึดแผงวงจรอยู่

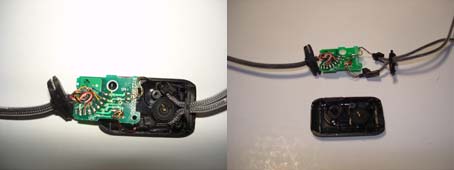

ให้ไขออกแล้วแกะแผงวงจงออกจะพบว่าสายหูฟังวกไปด้านหลังและยึดกับตัวล็อคสาย

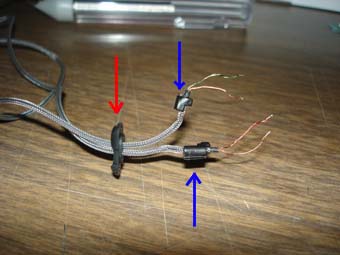

ใช้หัวแร้งจี้เอาสายหูฟังออก จะได้ดังภาพ ยางยึดสาย(ลูกศรแดง) ตัวล็อคสาย(ลูกศรน้ำเงิน)

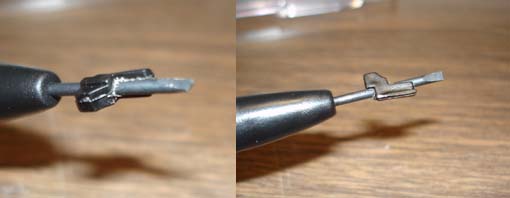

ตัดสายหูฟังออกจากตัวล็อคจะพบว่ามีส่วนของสายค้างอยู่ในตัวล็อค ให้ใช้ไขควงปากแบน เส้นผ่านศุนย์กลาง 1.8mm ปั่นออกดังภาพจะเห็นว่ารูใหญ่ขึ้น ให้เก็บตัวล็อคสายและแผ่นยางยึดสายนี้ไว้ใช้ (ระวังหายนะคับ)


มาทาง jack กันบ้าง ตัดสายทางด้านjack ออกให้เหลือสายประมาณ 15 cm. แล้วสอดสายผ่านแผ่นยางยึดสาย
ผ่าสายออกตรงกลางโดยใช้ cutter กรีดทีละด้าน แล้วแยกลวดสัญญาณไว้กับปลอกแต่ล้ะด้าน(แดงกับทองแดงไว้ด้วยกันอีกด้านสีฟ้า)ดังภาพ


ตัดปลายปลอกสายด้านปลายทั้ง 2 ข้างออกให้เล็กลงครึ่งหนึ่งดังภาพ


สอดปลายสายทั้ง 2 ข้างผ่านตัวล็อคสาย จะพบว่าค่อนข้างฝืดจะเป็นผลดีเพราะจะทำให้จุดยึดสายทนทาน

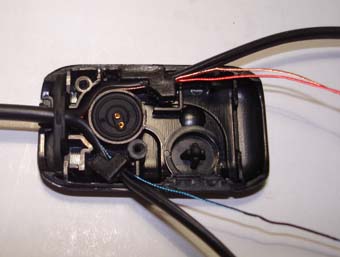

นำสายที่ทำไว้ลองใส่ในฝาครอบดูเพื่อกะระยะจุดยึดต่างๆ

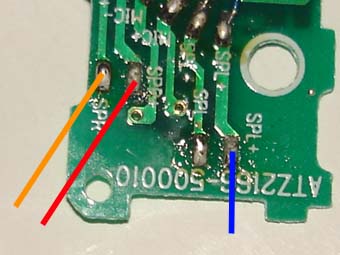

พอได้แล้วให้เอาออกมาแล้วตัดปลอกสายที่เกินมาออก บัดกรีลวดสัญญาณตามสีดังภาพ (ลวดสีน้ำเงินในบางครั้งอาจพบว่าเป็นสีเขียวได้ครับแล้วแต่สายที่เราซื้อมา โดยหลักแล้วจะยึดว่าสีแดงสำหรับ ลำโพงด้านขวา สีทองแดงเป็นขั้วลบซึ่งใช้ร่วมกันได้ ที่เหลือเป็นลำโพงซ้าย ซึ่งโดยมากจะใช้สีเขียวหรือฟ้าก็ได้) (ตอนบัดกรีอาจใช้แหนบเล็กๆช่วยจับสายจะง่ายขึ้น ในขั้นนี้ท่านที่ไม่ชำนาญอาจให้ร้านไฟฟ้าช่วยบัดกรีให้ก็ได้)



หยอดกาวระหว่างสายกับตัวล็อค

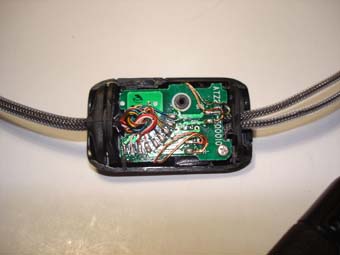

ใส่ทุกอย่างเข้าที่ เก็บลวดสัญญาณไว้ด้านหลังแผงวงจร ขันน็อดยึดแผงวงจร
ใส่ฝาครอบปิดขันน็อดก็เป็นอันเรียบร้อย (ถ้าตอนแกะฝาครองทำได้เรียบสวยฝาครอบจะปิดสนิทไม่มีรอยด้านข้างเลย แต่ถ้าไม่อาจใช้กาวช่วยยึดได้)
เสร็จเรียบร้อย สวยงามน่าใช้ขึ้นไฉไลกว่าเก่า ถ้าหูฟังที่นำมาต่อสายสั้นจะใช้ได้พอดี แต่ถ้าสายยาวคงระโยงระยางบ้างต้องใช้วิธีม้วนเก็บสายเอา(อันนี้ไม่รู้จะแก้อย่างไรนอกจากตัดตัวไมค์ทิ้ง สายถึงจะไม่เกะกะ)


หาที่หนีบสายมาใส่ (แกะเอาจากหูฟัง PCT ราคา 40 บาท) เวลามีคนโทรเข้ามาจะได้นำไมค์ มาติดที่คอเสื้อได้

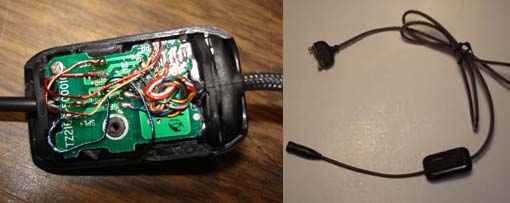

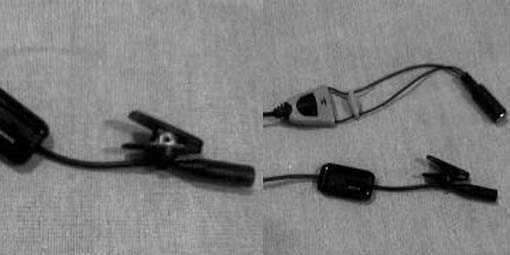

เปรียบเทียบความสวยงามกับแบบเก่า
ใส่สบายกว่า ทนกว่า เบากว่า สวยกว่า ทำยากกกก กว่า

หวังว่าคงเป็นประโยชน์บ้างนะครับ
ส่วนประโยชน์ใช้สอยยังคิดเพิ่มจากแบบเก่าไม่ได้ ท่านไหนมีไอเดียดีๆก็แนะนำกันนะครับ
