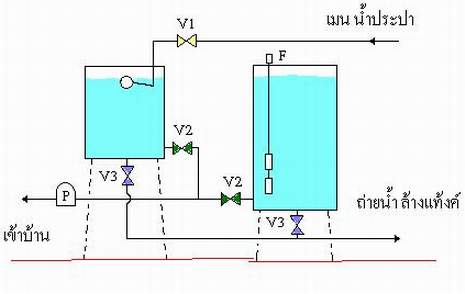

วงจรการเดินท่อประปา สำหรับแท้งค์น้ำ 2 ใบ ขนาดต่างกัน ให้ใช้งานด้วยกันได้ ติดตั้งได้หลายวิธี วิธีนี้เลือกที่จะต่อขา ฐานสำหรับวางแท๊งค์น้ำ ให้ระดับบนแท้งค์สูงเท่ากัน น้ำจะไม่ล้นที่แท้งค์ใดแท้งค์หนึ่ง และจะใช้น้ำได้หมดทั้ง 2 แท้งค์
V1 = บอลวาล์ว สำหรับไว้ปิดน้ำตอนเปลี่ยนลูกลอยประปา
V2 = บอลวาล์ว เปิดทั้ง 2 ตัว สำหรับ balance ปรับสมดุลย์น้ำทั้ง 2 แท้งค์ให้ระดับเท่ากัน ปิด 1 แท้งค์ - เปิด 1 แท้งค์ กรณีใช้น้ำจากแท้งค์เดียว อีกแท้งค์ซ่อมบำรุงต่างๆ
V3 = บอลวาล์ว สำหรับถ่ายน้ำทิ้ง กรณีล้างแท้งค์น้ำ ติดไว้ 2 ตัว จะได้ไม่ต้องถ่ายน้ำทิ้งทั้ง 2 แท้งค์
P = Pump ปั๊มน้ำ ดูดน้ำจากแท้งค์ เข้าบ้าน
F = ลูกลอยไฟฟ้า ไม่ต้องติดก็ได้ ถ้าติดไว้เพื่อป้องกัน ไม่ให้ปั้มน้ำทำงานตอนน้ำหมดแท้งค์ ติดระดับลูกลอยไว้ต่ำสุดโดยประมาณตามรูป
ท่อเมนประปา ลูกลอยท่อประปา จ่ายน้ำลงแท้งค์ใบไหนก็ได้ แต่ต้องติดตั้งไว้แยกแท้งค์กับลูกลอยไฟฟ้า เพราะถ้าอยู่แท้งค์เดียวกัน สายลูกลอยไฟฟ้าจะไปพันกันกับลูกลอยประปา
