ว่างๆ มาดูพิมพ์เขียวกัน
30 กค.53
ระหว่างรอแผ่นพื้นที่สั่งทำพิเศษมาส่ง ตามมาดูพิมพ์เขียวกันก่อนดีกว่านะจ๊ะ แรกๆได้แบบมาก็ดูยังไม่เก่ง ไม่เข้าใจเท่าไหร่ แต่ความพยายามมีมากกว่า ศึกษาๆๆๆ จนอ่านแบบได้เข้าใจ แบบที่ได้มาละเอียดมาก มีทั้งผังบริเวณหลัก รูปด้านทั้ง 4 ด้าน รูปแปลน (เคยลงให้ดูแล้ว) รูปตัด แบบขยายฐานรากชนิดเข็มตอก ชนิดฐานแผ่ (วิศวกรควรออกแบบมาให้เราเลือกว่าจะใช้เข็มตอกหรือฐานแผ่) แบบขยายเสาและคานต่างๆ ขยายบันได หน้าต่าง ขยายจั่ว ขยายห้องน้ำ แปลนวางเฟอร์นิเจอร์ แปลนท่อน้ำดี น้ำเสีย แปลนไฟฟ้า แปลนฝ้าเพดาน มาดูพิมพ์เขียวที่ไม่เขียวดีกว่า (ที่เรียกว่าพิมพ์เขียวคิดว่ามาจากคำว่าเหม็นเขียวมากกว่าเพราะกระดาษมีกลิ่นเหม็นมากเลย จริงๆนะ)

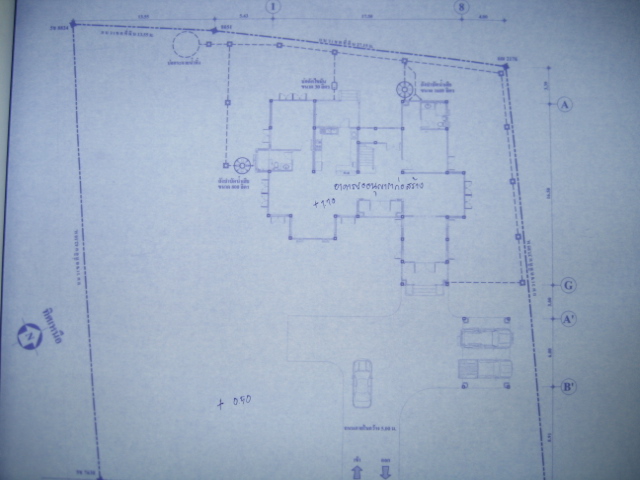

ผังบริเวณหลัก

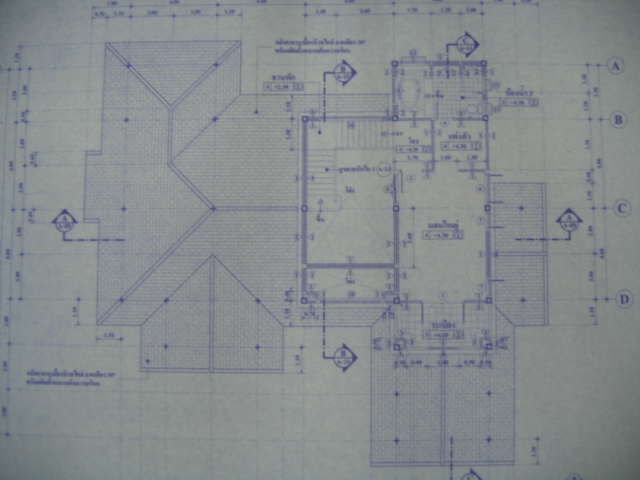

แปลนชั้นบนและหลังคา

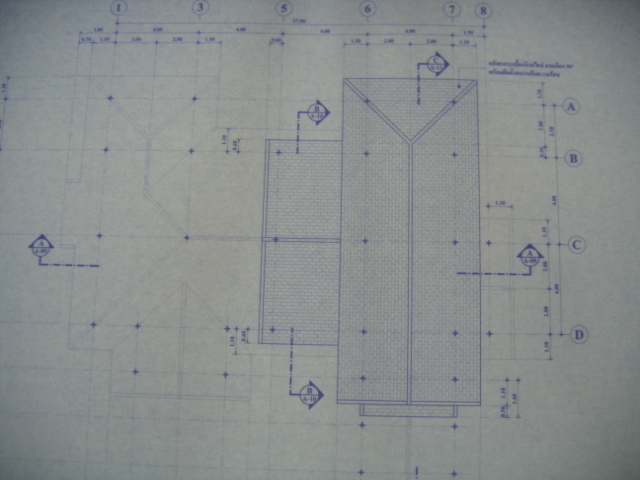

แปลนหลังคาชั้นสอง

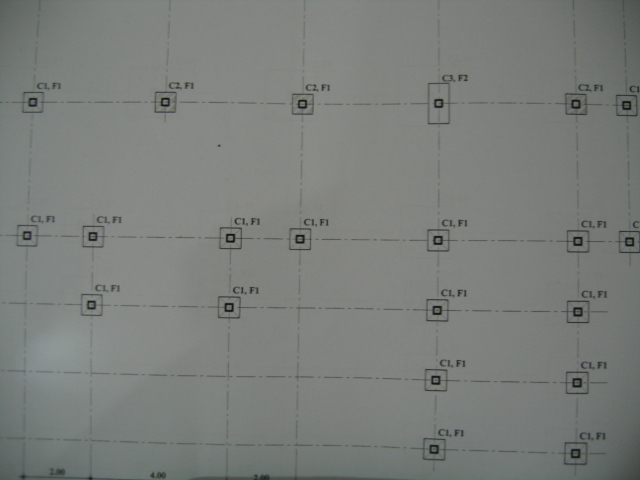

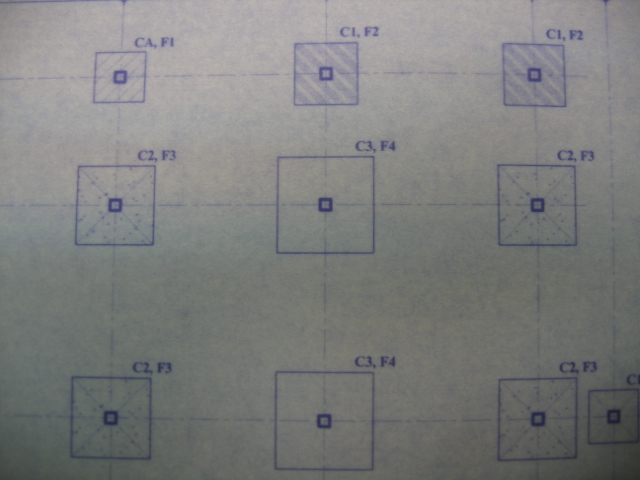

แปลนฐานราก เสา ชนิดเข็มตอก
ในรูปจะเห็นว่ามี C1 F1 , C2 F1, C3 F2
C คือ column = เสา
F คือ footing = ตอม่อ
และจะมีแบบขยายเสา C1 C2 C3และตอม่อ F1 F2 อีกทีว่าแต่ละเสาและตอม่อมีขนาดเท่าไหร่ ใช้เหล็กขนาดไหน ผูกเป็นโครงกี่เส้น ระยะรัดปลอกห่างกันเท่าไหร่ ตามรูปข้างล่างนี้
ตามรูปจะเห็นมีเสา C1 มีขนาดกว้าง 20 x 20 cm (หลังจากเทปูนแกะแบบแล้ว)
4-DB12 คือ ใช้เหล็กข้ออ้อยขนาด 12 มิล เป็นเส้นโครงหลัก 4 เ้ส้นตามมุมเสา
ป-RB6 @ 0.15 คือ ใช้เหล็กกลมขนาด 6 มิล เป็นเหล็กปลอกรัดรอบเหล็กโครงทั้ง 4 เส้น ทุกระยะ 15 เซ็นฯ
เสา C2 (ฐานราก-พื้นชั้นล่าง) ใช้ เหล็ก DB16 (ข้ออ้อยขนาด 16 มิล) 6 เส้นเป็นโครง ใช้เหล็กปลอก RB6 รัดรอบเหล็กโครงทุกระยะ 15 เซ็นฯ

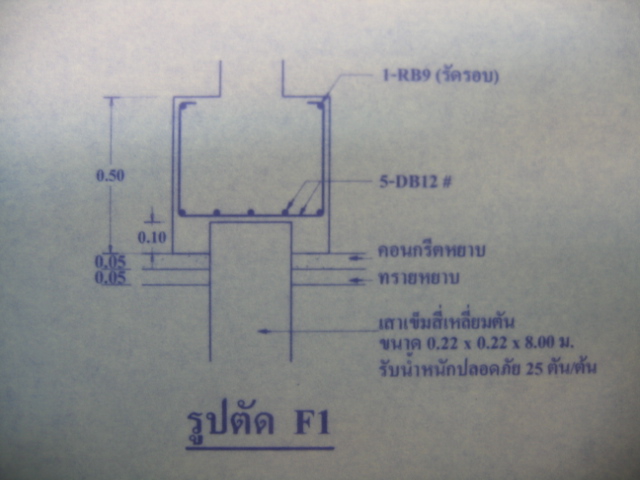

รูปนี้เป็นรูปขยายตอม่อ F1 (ชนิดเข็มตอก) ก็ใช้เหล็กขนาดต่างๆ ผูกตามรูปเป็นตะแกรงสี่เหลี่ยม ก่อนวางตะแกรงเหล็กบนหัวเสาต้องมีการเททรายหยาบรองพื้นและเทลีน (ปูนหนาประมาณ 5 เซ็นฯ) จึงวางเหล็กที่ผูกเรียบร้อยแล้วค่อยเทปูนจนมิดเหล็กตามความหนาที่วิศวกรกำหนด

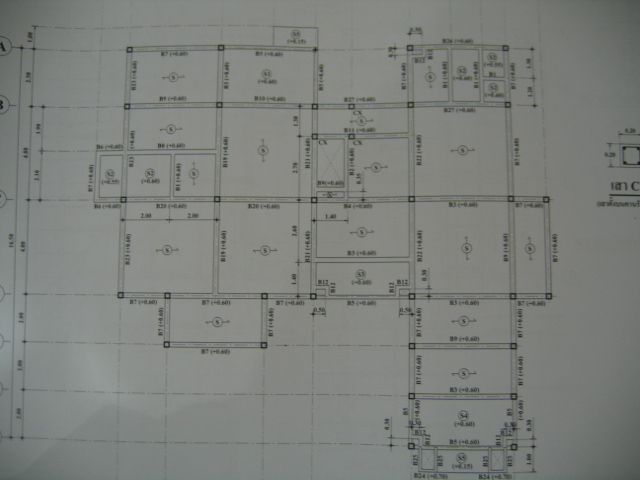

แปลนคาน

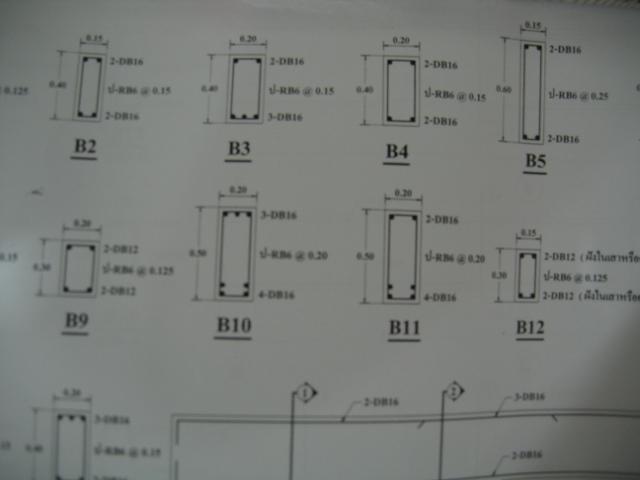

แบบขยายคาน คงพออ่านเข้าใจแล้วเน๊อะ
รูปนี้เป็นแบบฐานแผ่ (ใช้กรณีที่ไม่สามารถตอกเสาเข็มได้เพราะบริเวณใกล้เคียงมีบ้านคนอื่นอยู่หนาแน่นเพราะจะกระทบโครงสร้างคนอื่นเค้า) หรือมีพื้นที่ไม่สะดวกในการนำปั้นจั่นเข้าไปทำงาน
F1 ก็คือต้องขุดหลุมดินให้กว้างและลึกตามแบบที่กำหนด (ใช้ฐานแผ่ทำให้ต้องขุดหลุมกว้างและลึกกว่าแบบใช้เข็มตอก ตัวอย่างฐานแผ่ของที่บ้าน (แต่ไม่ได้ใช้นะคะ) บางหลุมมีขนาดใหญ่มากกว้าง 1.80 x 1.80 เมตรแล้วจึงผูกเหล็กตะแกรงตามแบบวางลงไปในหลุมเทปูนทำตอม่อขึ้นเสาแบบเดียวกับเข็มตอก (ขั้นตอนนี้เหมือนกัน) การเลือกใช้ฐานรากแบบไหนอยู่ที่สภาพพื้นดินชั้นล่างด้วยค่ะ อย่างเขตกรุงเทพและปริมณฑลส่วนใหญ่ใช้เข็มตอกหรือเข็มเจาะและปลายเข็มต้องลึกถึงระดับชั้นดินดานด้วยจึงจะมั่นคงไม่ทรุด แต่ถ้าเป็นดินแถบภาคอีสานสภาพดินส่วนใหญ่แข็ง โดยทั่วไปก็จะใช้ฐานแผ่แทบทั้งนั้น แต่บ้านเราเลือกใช้เข็มตอกเพราะต้องการฐานรากที่มั่นคงและการทำงานง่ายกว่าด้วย

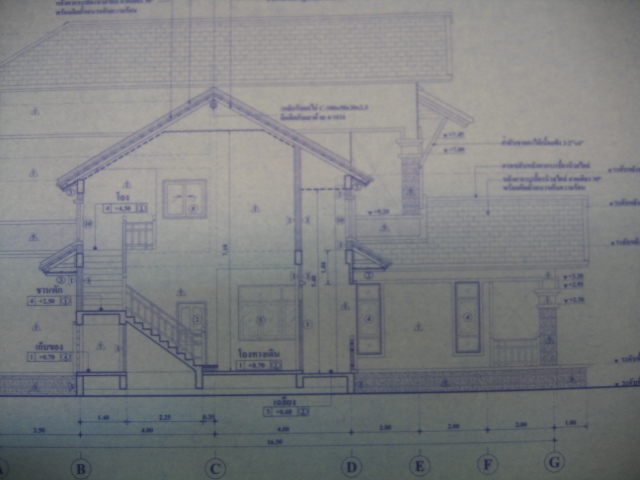

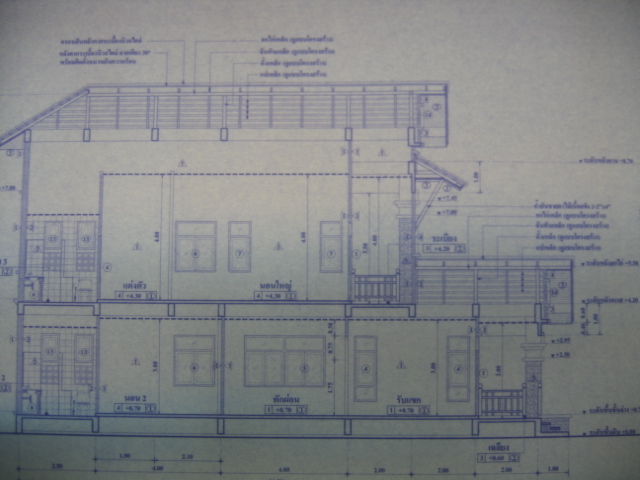

รูปตัดตัวบ้าน

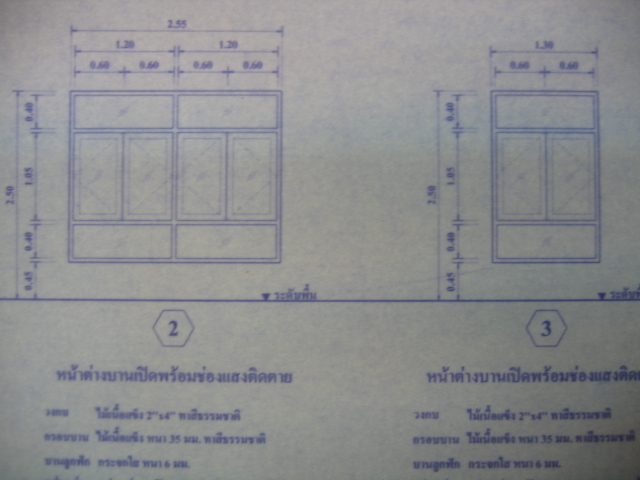

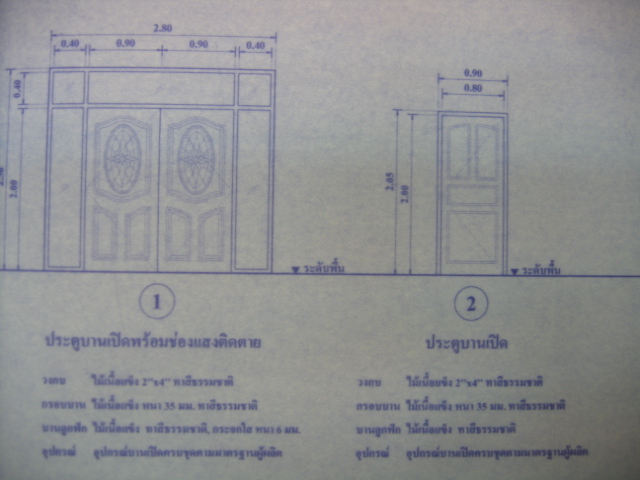

ขยายประตูและหน้าต่างค่ะ

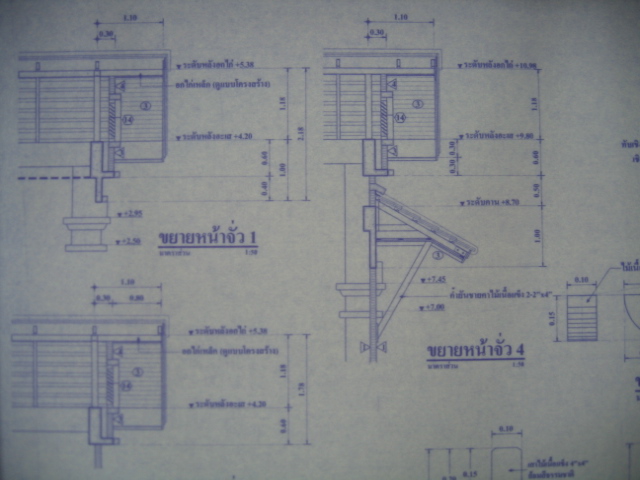

ขยายจั่ว

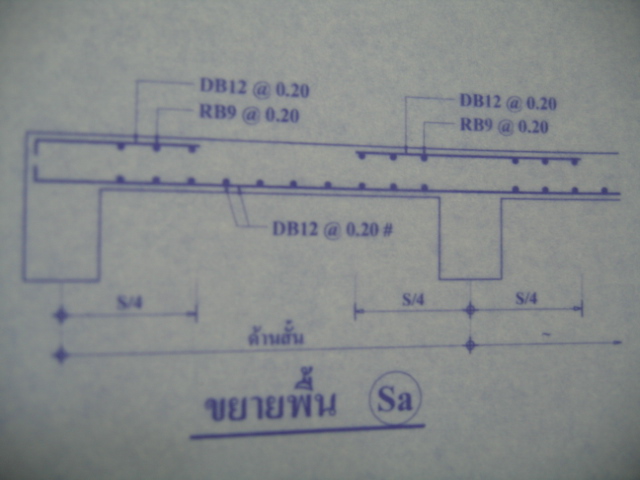

ขยายพื้น

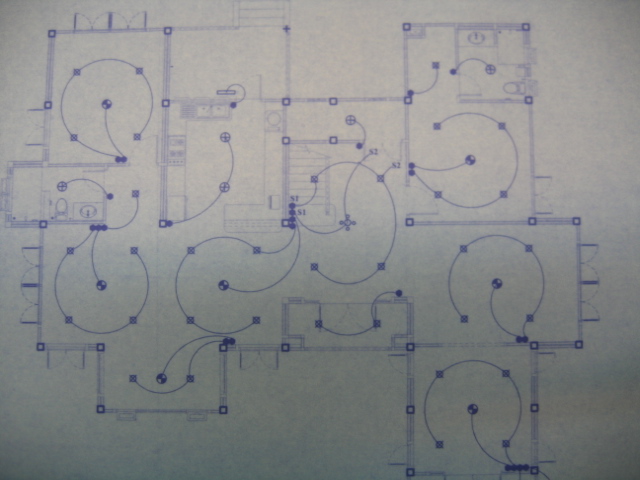

แปลนไฟฟ้าและแสงสว่าง

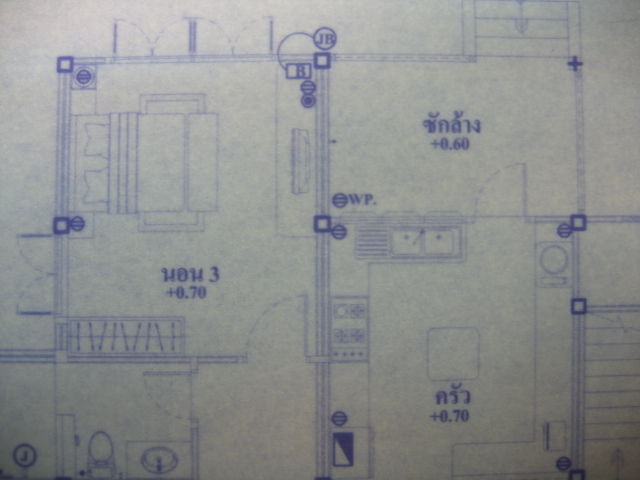

แปลนเต้าเสียบ
แบบที่จ้างเขียนนี้มี 48 หน้า หมดเงินไป 3 หมื่นบาทจ้า แต่ก็คุ้มค่ามากๆ ทำให้ผู้รับเหมาทำงานง่ายขึ้นไม่โมเมเอาตามใจชอบ ประกอบกับเราดูแบบเข้าใจเขาไม่มีทางลดขนาดเหล็กโครงสร้างของเราได้ ส่วนวิธีการทำงานก็อาศัยศึกษาดูเอาตามเวปนี่แหละว่าถูกต้องตามหลักวิชาช่างหรือเปล่า อะไรที่ไม่สำคัญมากถ้าผิดวิธีเราก็ยอมให้ได้เหมือนกัน แต่ถ้าเป็นเรื่องสำคัญก็ต้องทำให้เราถูกวิธี ไม่งั้นก็ต้องทุบรื้อถอน
