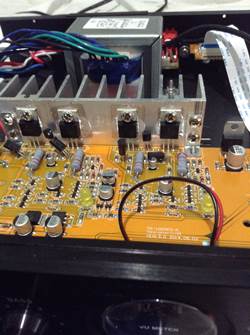

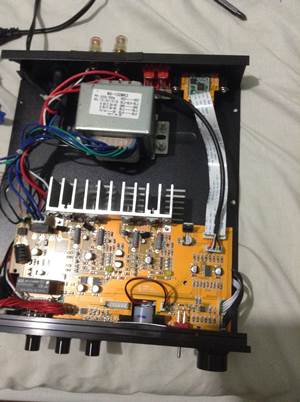

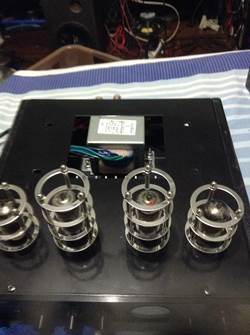

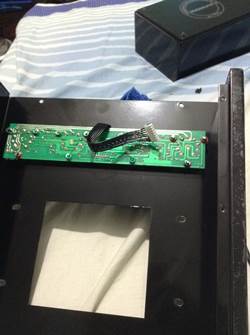

D.I.Y. nobsound ms-10d mkii รีวิว แกะฝา แก้ปัญหาความร้อน  ภาพแกะฝาแล้ว เฉพาะการใช้งานแบบสาหัสเท่านั้น^^ ที่มาของปัญหา ในวันหยุดสุดสัปดาห์แห่งการพักผ่อน ผมดุหนังฟังเพลงผ่านแอมป์ nobsound ms-10d mkii ตั้งแค่เย็นของวันศุกร์ นอนฟังเพลงจนหลับไป ปล่อยให้แอมป์ทำงานครวญเพลงในฟัง พอตื่นมาเช้าวันเสาร์ พบว่าเสียงเพลงความไพเราะลดลงส่วนหนึ่งอย่างน่าแปลกใจ(เพลงเดินที่เคยฟังนั่นล่ะครับ) เลยทดลองเปิดเครื่องทิ้งข้ามคืนเอาไว้ในวันต่อมา และสัปดาห์ต่อมา ผลเป็นเหมือนเดิม จนแน่ใจว่าปัญหาเกิดเมื่อเปิดเครื่องข้ามคืนข้ามวันเท่านั้น ถ้าเปิดตามปกติแบบคนธรรมดาเขาทำกัน ปัญหาไม่มี จากนั้นเลยเริ่มทดสอบหาสาเหตุ พบว่าแอมป์ตัวนี้ มีปัญหาสำคัญ ที่น่าจะกำจัด คือการเกิดความร้อนสะสมทีละนิดๆ ส่งผล เมื่อใช้ไปนานๆ ข้ามวันข้ามคืน คุณภาพเสียงจะแย่ลง ไม่ต้องระดับเซียนหูทองก็พอรู้สึกได้ แต่ถ้าท่านเปิดฟังเพลงสักครึ่งวัน อาจไม่รู้สึกเพราะความร้อนสะสมยังไม่พอมีผลกระทบ) ภาพด้านบนเป็น nobsound ms-10d mkii ของผมเอง ถูกถอดเพื่อศึกษาปัญหา พบว่าหน้าตาไม่ต่างจากแอมป์ทรานซิสเตอร์ทั่วไปเลย อ้าว ก็แน่ล่ะ ก็มันเป็นแอมป์ทรานซิสเตอร์จริงๆ ดังนั้น การโฆษณาว่าเป็นแอมป์หลอด จึงน่าจะไม่ถูกทั้งหมด (น่าจะบอกว่าเป็นแอมป์ไฮบริดตรงๆไปเลย) เพราะมีแต่ปรีโทนเท่านั้นที่ใช้หลอดสูญญากาศ แต่ไม่ว่ากัน เพราะก่อนซื้อผมรู้อยู่แล้วในข้อนี้ เพราะใจชอบแอมป์ลูกผสมอยู่แล้ว คิดว่าเอาข้อดีมาผสมกัน (ยังติดใจคุณภาพบางอย่างของโซลิสเตตอยู่ครับ) ที่คาดไม่ถึงเลย คือความร้อนสะสมของแอมป์ตัวนี้ มาจากหม้อแปลงครับ ไม่ใช่แผ่นระบายความร้อนของวงจรแอมป์เลย ส่วนความร้อนของหลอดไม่ได้ทำให้เกิดความร้อนสะสมครับ เพราะหลอดยื่นออกมาจากกล่อง ความร้อนส่วนมากกระจายไปในอากาศได้  ด้านบนของหม้อแปลง อุปกรณ์ที่ร้อนที่สุดในเครื่องเมื่อใช้งานนานๆๆ(2 - 3 ชั่วโมงแรกยังไม่ร้อนครับ สบายๆ) แทนที่จะเป็นทรานซิสเตอร์กำลัง หม้อแปลงตามปกติถ้าคุณภาพดีจะร้อนน้อยครับ บางตัวจับดูแทบไม่รู้สึกเลย ไม่ว่าจะใช้งานนานเพียงใดก็ไม่ร้อน ไฟจ่ายให้ภาคขยาย 17-0-17 โวลท์ ซึกละ 1.5 A ถือว่าไม่เยอะครับกับแอมป์ขนาดนี้ วงจรจีงไม่ร้อน เพราะทรานซิสเตอร์ในวงจรทนแรงดันสูงสุดได้ 50 โวลท์ ส่วนแรงดันค่าอื่นๆ เป็นการส่งไปเลี้ยงอุปกรณ์ในส่วนปรีโทนและอุปกรณ์เสริมต่างๆ แผ่นระบายความร้อนเล็กๆ แต่ ขณะใช้งาน จับดู แทบไม่รู้สึกร้อนอะไรเลยครับ ฉะนั้น ในส่วนนี้ เราไม่ต้องไปยุ่งกับมัน สบายใจได้ว่าวงจรไม่พังเพราะความร้อนของทรานซิสเตอร์แน่นอน เอาล่ะ.... เจอตัวปัญหาเงียบที่คาดไม่ถึงแล้ว หม้อแปลงตัวนี้คือตัวแสบแบบเงียบเชียบค่อยเป็นค่อยไป โดยแท้จริง ปกติเราจะไม่เจอว่าหม้อแปลงร้อนกว่าแผ่่นระบายความร้่อนของแอมป์ แอมป์ตัวนี่้สุ้มเสียงก็ดีใช้ได้อยู่แล้ว ผมค่อนข้างชอบเลยล่ะ หวังว่ารุ่นต่อไปจะใช้หม้อแปลงคุณภาพดีกว่านี้เด้อ แต่อย่าตกใจนะครับ ท่านมีแอมป์ตัวนี้อยู่ เพราะหม้อแปลงไม่ได้ร้อนขึ้นในทันทีทันใด มันจะร้อนส่งผลให้เห็นก็ต่อเมื่ิอเมื่อเปิดข้ามวันข้ามคืนเท่านั้น ถ้าท่านเปิดไม่กี่ชั่วโมง หรือแค่ครึ่งวันก็ไม่มีปัญหา หม้อแปลงยังไม่ร้อนมากมายอะไร สบายใจได้ แต่ว่าผมจำเป็นต้องเปิดข้ามคืนข้ามวัน ก็เลยต้องหาทางแก้ปัญหา ด้านบนของฝาครอบ จะมีกล่องสีดำขนาดใหญ่ ซึ่งตามปกติ ในแอมป์หลอดทั่วไป จะเป็นแหล่งครอบภาคจ่ายไฟที่มีขนาดใหญ่ ตามแบบฉบับของแอมป์หลอด แต่นี่เป็นแอมป์ทรานซิสเตอร์ ใส่เข้ามาทำไม....(เหมือนจะหลอกให้คิดว่าเป็นแอมป์หลอดอีกแล้ว) ไม่มีความจำเป็นสำคัญอะไรเลย นอกจากความสวยงาม เพราะข้างในไม่มีอะไร...เล้ย..   หน้าตากล่องไม้ เอาเก็บไว้ทำประโยชน์อย่างอื่นดีกว่าครับ (ผมกะจะเอาไปทำตู้ลำโพงเล็กๆ ไม้หนาดี) ไม่ควรใส่คืน ข้อเสียมีมากกว่า มีข้อดีคือทำให้สวยงามเท่านั้น เจ้ากล่องนี้ อยู่ด้านบนหม้อแปลงเจ้าปัญหาพอดี และที่แสบ มันไม่ใช่โลหะครับ! เป็นไม้อัดหนาๆ ที่พ่นสีดำเงาชวนให้คิดว่าเป็นกล่องโลหะ พอเป็นไม้อัดมันก็คือฉนวนความร้อนดีๆที่เอง ทั้งที่แอมป์ต้องการระบายความร้อน แต่..เอาฉนวนความร้อนมาครอบด้านบน จบกันเลยครับ ถ้าเป็นโลหะผมคิดว่าปัญหาสะสมความร้อนไม่เกิด เพราะแอมป์ไม่ได้ร้อนอะไรมากมาย ช่องเล็กๆ ด้านข้างนิดเดียวไม่พอระบายความร้อนแน่นอนถ้าเปิดนานๆๆ (สังเกตจากภาพด้านบน) ดังนั้นความร้อนของหม้อแปลงจึงค่อยๆ อบอวลอยู่แอมป์ตัวนี้อย่างช่วยไม่ได้ และส่งผลรบกวนต่อการทำงานของวงจรในที่สุด เมื่อเปิดนานๆ จับดูกล่องแอมป์จะพบว่าร้อนครับ และร้อนมากขึ้นเรื่อยๆทีละนิดตามเวลา อย่ากระนั้นเลย ถอดมันทิ้งซะ เพราะผมกะใช้งานแบบนันสต้อปอยู่แล้ว แต่ถ้าท่านไม่คิดมากก็ไม่ต้องนะครับ แต่ผมคนคิดมาก^^ ใช้ไขควง ปาก 6 แฉก ตัวเดียว เอาอยู่....ถอดได้ครับ ไม่ต้องมีเลื่อยยนต์หรือเครื่องเจาะถนน^^... มีน็อตอยู่ต้านหลัง 2 ตัว ด้านหน้า (ข้างบนก้านหน้าหลอด มีน้อต 2 ตัว ถอดออก แล้วพลิกกล่องแอมป์หงายขึ้น ด้านฐานล่างของกล่องจะมีน็อตให้เราถอดเล่นอีกซ้าย-ขวา ข้างละ 3 ตัว รวมเป็น 6 ตัว ถอดออก ให้หมด ตัวน้อตจะอยู่ด้านข้าง ด้านในอย่าไปยุ่งกับมันนะครับ เพราะไม่เกี่ยวกับการเปิดฝา แล้วเราก็จะเปิดฝาครอบออกอย่างง่ายดาย..มากๆๆ... ดูเหมือนฝากล่องจะเป็นใจให้เราถอดด้วย คงอยากจะถูกถอดเต็มที ฮา  จากนั้พลิกกล่องลงให้อยู่ในท่าสวยงามตามเดิม สังเกตจะพบว่า กล่องดำๆเจ้าปัญหา มีน็อตยึดให้ติดกับผาครอบอยู่ 4 ตัว จัดการถอดมันออกซะ  ตอนนี้ฝาครอบเราจะกลายเป็นฝาที่มีช่องสี่เหลี่ยม และช่องสี่เหลี่ยมนี้ จะอยู่เหนือหม้อแปลงพอดี ไชโยโห่ฮิ้ว !! ทำไมน่ะหรือ เพราะว่าพอไม่มีกล่องไม้ตัวแสบ ความร้อนจากหม้อแปลงก็สามารถลอยขึ้นมาตามหลักพลศาสตร์การไหล อย่างเต็มที่ ออกสู่โลกกว้างไกล โดยไม่สะสมในแอมป์อีกต่อไป ฝาครอบ จะมีสายแพสองเส้น เชื่อมกันกับวงจรหลัก ถ้าทำงานไม่สะดวก ท่านต้องถอดสายแพออกจากที่เสียบ โดยการค่อยๆขยับไปมา ค่อยๆดึงพลาสติก ไม่ควรดึงสายไฟ ตรงนี้ต้องใจเย็นๆ และระวัง เพราะมันเสียบแน่นพอสมควร ผมค่อยๆ ใช้คีมหนีบ ดีงออกมาทีละนิด....แต่ส่วนนี้ไม่จำเป็นครับ ท่านสามารถถอดกล่องเจ้าปัญหาได้ โดยไม่ต้องถอดสายแพสายไฟ เพียงแต่อาจไม่ถนัดเท่าไร เพราะสายไฟจะยืดฝาครอบกับแท่นไว้ในระยะสั้นพอสมควร แต่ถ้าใจเย็นๆ ท่านก็สามารถถอดกล่องไม้ออกได้ครับ ไม่ต้องยุ่งกับพวกสายไฟใดๆ  หลอดสููญญากาศ 4 หลอดจะอยู่ที่ฝาครอบ มั่นคงดี เปลี่ยนเป็นหลอดรัสเซีย เสียงดีขึ้นหน่อยหนึ่งครับ จะลองเปลี่ยนดูก็ได้ครับ ราคาหลอดรัสเซียผมสั่งซื้อตามอินเตอรฺเน็ต ราคาไม่แพง ถ้าเทียบกับฝั่งยุโรปหรืออเมริกาที่แพงกว่ากันหลายเท่าตัว จากนั้น ท่านก็ประกอบฝาครอบกลับเข้าตามเดิม ซึ่งท่านจะพบความประหลาดใจว่า เอ้ะ....ทำไมตอนถอดมันง่าย ทำไมตอนประกอบคืนมันยากฟะ...ฮา....อันนี้ ฮา จริงๆ เพราะผมใส่น็อคคืนที่เดิมได้เพียง 4 ตัว จากจำนวน 10 ตัว ฮา แหม... ใส่ยากใส่เย็นเพราะน็อตหัวไม่แหลม ต้องตรงรูจริงๆ ช่างหัวมัน 4 ตัวก็อยู่ได้ ฮา อ้อ หวังว่าท่านคงไม่ละเมอ ใส่กล่องไม้ตัวแสบนี่เข้าไปตามเดิมด้วยนะครับ อันนี้ ฮาสุดๆ ฮาน้ำลายยึดน้ำไหลเสย ถ้าเป็นแบบนั้น ฮา แหม ลงทุนถอดแทบตาย ยังจะมาใส่คืนอีก... จากนั้นหน้าตาแอมป์ท่านจะออกไปในท่าทางน่ารักๆแบบนี้^^ แหม น่ารักน่าหยิก กล่องดำๆ อันสวยงาม ตั้งเด่นเป็นสง่า จะหายไป เหลือช่องสี่เหลี่ยมน่ารักๆ...ให้หม้อแปลงโผล่ขึ้นมาหายใจเล่น เห็นแล้วชื่นชมกับผลงานของตัวเอง^^  เปิดฟังไปเถอะครับ ทั้งคืนทั้งวัน หลายวันนานแค่ไหนก็ไม่มีปัญหา คุณภาพเสียงเพลงคงที่ไม่ลด เพราะปัญหาเรื่องความร้อนสะสมถูกกำจัดไปจนหมดสิ้น ไปสู่โลกภายนอกอย่างแสนสะดวก จับดูกล่องแอมป์ไม่ได้ร้อนแบบเดิมอีกต่อไป เย็นสบายเหมือนไม่ได้สวมใส่อะไร สบายใจครับ ราวกับคนละเครื่องเลย ย้ำว่า ถ้าท่านไม่ได้มีการใช้งานแอมป์ตัวนี้ติดต่อกันเป็นเวลานานๆ ทั้งวันทั้งคืน ท่านก็ไม่จำเป็นต้องแก้ไขอะไรกับเจ้าแอมป์ตัวนี้นะครับ เพราะถือว่าความร้อนยังไม่มาก ผลของความร้อนสะสมจะส่งผลก็ ก็เมื่อเปิดนาน เป็นวันๆ สิบๆยี่สิบชั่วโมงขึ้นไปเท่านั้นเท่านั้น ให้แอมป์หน้าตาเหมือนออกมาจากโรงงานไว้ก็ได้ครับ สวยดี.. เช่น ฟังเพลงสักครึ่งวันนี่ก็ยังเอาอยู่ สบายๆ... ก็ไม่จำเป็นต้องแกะฝาอย่างที่เล่าให้ฟัง อ้อ ถ้าถามว่าถ้าเปิดทั้งวันทั้งคืน ไม่แกะกล่องไม้vvd จะเป็นอะไรไหม คำตอบคือ ไม่เป็นไรครับ ยังทำงานปกติ ไม่ระเบิด เพราะไม่ได้ร้อนจัดจนลวกมืออะไรมากมาย แต่คุณภาพเสียงจะลดลงส่วนหนึ่งเท่านั้น พอรู้สึกได้ ถ้าไม่ซีเรียส ไม่สนใจส่วนนี้ก็ไม่เป็นอะไรครับ ไม่คิดมาก เพียงแต่ผมหูหาเรื่องเท่านั้น^^ ไว้คราวหน้าจะรีวิวการปรับปรุงบางส่วนของวงจร ซึ่งผมหมายหัวไว้แล้ว แต่ครั้งนี้ ขอแก้ไขปัญหาความร้อนอย่างเดียวก่อน ต่อไปจะว่ากันถึงการปรับปรุงคุณภาพเสียงครับ (ถ้ามีเวลาและโอกาสเด้อ)ซึ่งน่าจะยากไปอีกระดับหนึ่งครับ หลังเปิดฝามาระยะหนึ่ง ปัญหาความร้อนแม้จะเปิดฝาหลอกๆออกไป แต่หม้อแปลงยังคงร้อนอยู่มิรู้คาย เพราะฟังนานๆๆคุณภาพเสียงยังมีปัญหา ตอนนี้เลยต้องติดแผ่นระบายความร้อนเข้าไปที่หม้อแปลง ฮามาก เป็นแอมป์ที่สร้างปัญหาพอสมควรเลยครับ หน้าตาล่าสุดเป็นแบบนี้  ฮา..............!! เพิ่งเห็นหม้อแปลงต้องติดแผ่นระบายความร้อนก็งานนี้ล่ะ ผมคงต้องรื้อ วงจรใหม่ ทั้งหมด โดยเฉพาะวงจรพาเวอร์แอมป์ ที่ดูอ่อนไหวไม่มั่นคง กะเปลี่ยนทั้งชุดเลย กำลังหาแอมป์ที่เหมาะสมอยู่ครับ โดยกะว่าจะยกออกไปต่างหากเลย เพราะเริ่มรำคาญแล้วครับ กับแอมป์ทรานซิสเตอร์ ที่มีหลอด ตัวนี้ ความคืบหน้าจะเล่าให้ฟังเป็นะยะครับ
ผมคิดจะเปิดดูเหมือนกัน รู้อยู่แล้วว่าเป็นแอมป์ลูกผสมแต่ หลอกให้คนรุ่นใหม่เข้าใจผิดโดยใช้เล่ห์เพทุบายว่าเป็นแอมป์หลอดไม่มีคำว่า Hybrid ให้เห็นในคำโฆษณาเลย ส่วนสุ้มเสียงก็พอได้ แต่เทียบกับแอมป์ SE.ที่ผมทำเอง โดยใช้หลอด ECC 82+6L6 GC ซึ่งเป็นแอมป์หลอด ไม่ได้ ส่วน BT. ก็มีเสียงรบกวนน่ารำคาญ ที่ซื้อเพราะมี BT.แต่ผิดหวัง ถามว่าราคาห้าพันแพงหรือไม่ แพงครับของจีนไม่มีคุณภาพไม่ควรแพงขนาดนี้ถ้าแค่สามพันห้าก็จะเหมาะสมกับ 15 W*2 ของเครื่องนี้(ไม่ใช่ 25 W อย่างที่อ้าง เพราะไฟเลี้ยงเพียง 24 V.)
โดย: ส.นครเขาชะโงก IP: 223.24.176.54 วันที่: 3 ธันวาคม 2560 เวลา:21:00:12 น.

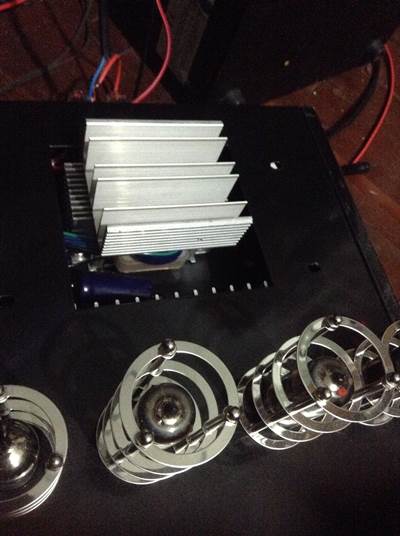

หม้อแปลงเปิดไปนานๆ จะร้อน ตอนนี้ผมได้แก้ไข โดยการเอาแผ่นระบายความร้อนแปะเข้าไป จึงทำให้ความร้อนลดลง
มีมีนโยบายจะรื้อพ่วเวอร์แอมแ์แแก กะจะเอาแต่ภาคปรีมาใช้งานเท่านั้นครับ ส่วน BT ผมเลิกใช้ไปเลย ฮา โดย: GTW IP: 183.89.248.63 วันที่: 18 ธันวาคม 2560 เวลา:17:58:48 น.
ถ้าจะตัดเอาแค่ภาคปรีโดยดึงสัญญานไปหาแอมอีกตัวเราจะดึงจากตรงไหนของบรอดครับ
โดย: ขอวงจร nobsound ms10 d IP: 223.24.103.231 วันที่: 19 พฤษภาคม 2561 เวลา:4:26:32 น.
เปลี่ยน ทรานซิลเตอร์ ภาคขับขยาย a251a - c6011a zenken เสีบงที่ได้มาเพราะมาก ถอด tip41c -tip42c ออก
โดย: Po IP: 223.205.233.140 วันที่: 30 มิถุนายน 2561 เวลา:8:38:52 น.
แก้ไขครับ a2151a c6011a
โดย: Po IP: 223.205.233.140 วันที่: 30 มิถุนายน 2561 เวลา:8:41:58 น.
ท่านใดมีแหล่งซื้ออะไหล่บ้างครับ พอดีของผมมีอาการฟิวส์ขาด เปลี่ยนกี่ตัวก็ขาด ตรวจเช็คละเอียดพบว่าถึงแม้จะดึงโหลดออกจากหม้อแปลงหมดแล้ว และถ้าจ่ายไฟเข้าหม้อแปลงฟิวส์ก็ยังขาดเช่นเดิม อยากได้หม้อแปลงมาเปลี่ยนครับ แต่ยังหาแหล่งซื้อไม่ได้
โดย: augustza IP: 61.19.194.60 วันที่: 24 กรกฎาคม 2561 เวลา:12:52:53 น.
สงสัยต้องสั่งพันครับ เพราะว่าหม้อแปลงมันไม่เหมือนชาวบ้านเขาเลย ผมเองหามานานก้ยังไม่ได้เลยครับ
โดย: GTW IP: 184.22.103.94 วันที่: 23 ตุลาคม 2561 เวลา:17:14:33 น.
กำลังจะหา a2151a c6011a เปลี่ยนอยู่พอดีครับ ตรมคำแนะนำด้านบน เริ่มว่างแล้วครับ ขอบคุณมากครับ
โดย: GTW IP: 184.22.103.94 วันที่: 23 ตุลาคม 2561 เวลา:17:19:07 น.
เปลี่ยน TR เป็น a2151a c6011a เสียงเป็นไงบ้างครับ
โดย: jk IP: 49.229.177.70 วันที่: 22 มกราคม 2562 เวลา:14:52:06 น.
|
