4. อุปกรณ์ในระบบเครือข่าย



อุปกรณ์ในระบบเครือข่ายคอมพิวเตอร์ (Network Equipment)

ในการเชื่อมต่อระบบเครือข่ายคอมพิวเตอร์ อุปกรณ์พื้นฐานนอกจากคอมพิวเตอร์ 2 ตัวขึ้นไป แล้วยังต้องประกอบด้วยอุปกรณ์ต่าง ๆ ดังต่อไปนี้


เน็ตเวิร์คการ์ด (Network Card)

การ์ดเน็ตเวิร์ก หมายถึง แผงวงจรสำหรับใช้ในการเชื่อมต่อสายสัญญาณของเครือข่าย จะติดตั้งไว้ในเครื่องคอมพิวเตอร์ที่เป็นเครื่องแม่ข่าย และเครื่องที่เป็นลูกข่าย หน้าที่ของการ์ด คือ แปลงสัญญาณจากคอมพิวเตอร์ส่งผ่านไปตามสายสัญญาณ ทำให้คอมพิวเตอร์ในเครือข่ายแลกเปลี่ยนข้อมูลข่าวสารกันได้
NIC (Network Interface Card) การ์ดเน็ตเวิร์ก หรือการ์ดแลนด์ มีการนำมาใช้งานบนเครื่องไมโครคอมพิวเตอร์ IBM PC นานร่วม 15 ปี มีหน้าที่ติดต่อสื่อสารและรับ-ส่งข้อมูลระหว่างเครื่องเมนเฟรม และ เครื่องไมโคคอมพิวเตอร์ ในอดีตการ์ดเน็ตเวิร์กจะเป็นแบบบัส ISA ซึ่งใช้เสียบลงไปบนสลอต ISA บนเครื่องคอมพิวเตอร์และต้องมานั่งเซตจั๊มเปอร์ของ IRQ. Address เพื่อไม่ให้ไปชนกับอุปกรณ์อื่น ๆ อีกด้วย

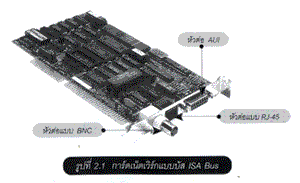

บัส ISA ซึ่งปัจจุบันไม่นิยมใช้งานแล้ว จะเห็นว่าที่ด้านหลังมีขั้วเชื่อมต่อแบบ RJ-4,BNC และ Au ขั้วเชื่อมต่อแบบ RJ-4 จะต้องทำงานร่วมกับกล่องฮับ ส่วนขั้วเชื่อมต่อ แบบ BNC ไม่ต้องใช้ฮับร่วมทำงาน เพราะใช้ T-Connector และ Terminator (ตัวปิดหัวท้าย) แทน การ์ดเน็ตเวิร์กจะมีหลายแบบด้วยกัน ขึ้นอยู่กับสลอตบนเครื่องคอมพิวเตอร์ เช่น ISA, PCI, PCMCIA USB Port หรือ Compact Flash

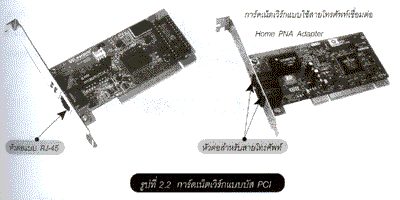

PCI (Peripheral Component Interconnect) เป็นระบบบัสที่ได้รับความนิยมสูงมาก ซึ่งได้เข้า มาแทนบัสแบบ ISA PCI บัสมีอัตราการส่งผ่านข้อมูลสูงถึง 133 เมกกะไบต์ต่อวินาที นอกจากนี้ยังสามารถ กำหนดค่า IRQ,DMA, Memory Address ให้อุปกรณ์และการ์อินเทอร์เฟซอัตโนมัติ เมื่อเสียบการ์ดเน็ตเวิร์ก แบบ PCI ลงไปบนเครื่องแล้ว ส่วนมากจะมองเห็นและใช้งานได้ทันที

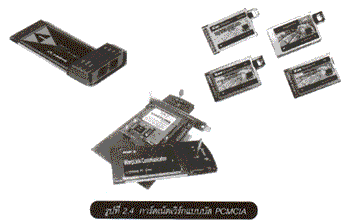

PCMCIA (Personal Computer Memory Card International Association) เป็นการ์ดเสียบขนาดเล็ก เท่ากับบัตรเครดิต เป็นอุปกรณ์ขยายระบบให้คอมพิวเตอร์ Notebook เช่น การ์ดหน่วยความจำ แฟกซ์ โมเด็ม การ์ดเน็ตเวิร์ก หรือ ฮาร์ดดิสก์ขนาดเล็ก

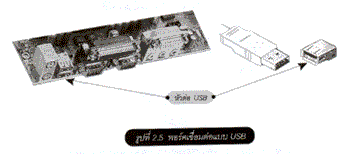

USB Port (Universal Serial Bus) เป็นพอร์ตเชื่อมต่อแบบใหม่ที่สามารถจะนำอุปกรณ์เข้ามาเชื่อมต่อได้ จำนวนมากถึง 100 กว่าตัว




โมเด็ม (Modem)


โมเด็ม ( Modem : Modulator Demodulator) หมายถึง อุปกรณ์สำหรับการแปลงสัญญาณดิจิตอล (Digital) จากคอมพิวเตอร์ด้านผู้ส่ง เพื่อส่งไปตามสายสัญญาณข้อมูลแบบอนาลอก(Analog) เมื่อถึงคอมพิวเตอร์ด้านผู้รับ โมเด็มก็จะทำหน้าที่แปลงสัญญาณอนาลอก ให้เป็นดิจิตอลนำเข้าสู่เครื่องคอมพิวเตอร์ เพื่อทำการประมวลผล โดยปกติจะใช้โมเด็มกับระบบเครือข่ายระยะไกล โดยการใชสายโทรศัพท์เป็นสื่อกลาง เช่น เครือข่ายอินเทอร์เน็ต

Modem มี 3 ชนิดคือ
1. Internal Modem เป็น Card Adapter ที่เสียบเข้าไปใน slot ของคอมพิวเตอร์ โดยมีวงจรพอร์ต อนุกรมของตัวเอง(COM3,COM4) และใช้พลังงานร่วมกับคอมพิวเตอร์

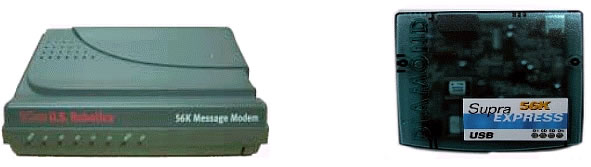

2. External Modem เป็นกล่องที่บรรจุวงจร modem มีแหล่งพลังงานของตัวเอง และจะต่อกับพอร์ต อนุกรม(COM1,COM2)ของคอมพิวเตอร์

3. wireless modemหรือโมเด็มไร้สาย มีลักษณะคล้ายกับโมเด็มภายนอก โดยโมเด็มภายนอกจะเชื่อมต่อกับคอมพิวเตอร์ทาง serial port โดยใช้สายทางโทรศัพท์ ในขณะที่โมเด็มไร้สายจะไม่ใช้สายโทรศัพท์เพื่อเชื่อมต่อ แต่จะสื่อสารโดยใช้คลื่นแม่เหล็กไฟฟ้าเป็นสื่อ



ฮับ (Hub)




ฮับ หรือตัวย้ำสัญญาณ เป็นอุปกรณ์ง่ายๆ ที่เชื่อมกลุ่มผู้ใช้ไว้ด้วยกัน ฮับจะส่งต่อทุกๆ ข้อมูลไม่ว่าจะเป็นอีเมล์ เอกสาร รูปภาพ คำสั่งพิมพ์งานจากผู้ใช้ที่ส่งมาไปยังผู้ใช้อื่นๆ ทุกคนที่ต่อร่วมกันบนฮับเดียวกัน ผู้ใช้ที่ต่ออยู่บนฮับตัวเดียว หรือต่อเชื่อมต่อผ่านฮับหลายตัวก็ตาม จะแบ่งกันใช้ความจุของสายร่วมกัน นั่นหมายถึง ยิ่งมีผู้ใช้เชื่อมต่อเพิ่มมากขึ้นเท่าไร ก็ต้องแบ่งความจุ ของสายในการรับส่งข้อมูลมากขึ้น ทำให้ผู้ใช้แต่ละคนจะส่งได้ช้าลง เมื่อมีผู้ใช้เพิ่มในฮับมากขึ้น




เพื่อให้เข้าใจชัดเจนขึ้นว่า ฮับช่วยระบบเครือข่าย ทางธุรกิจคุณได้อย่างไร ให้คุณนึกถึงโรงเรียน ที่มีสายโทรศัพท์เพียงสายเดียว สำหรับห้องพักครูทุกห้อง เมื่อครูในห้องพักครู ต้องการโทรไปยังอีกห้องพักครูหนึ่ง โทรศัพท์จะดังไปทุกๆ ห้อง ครูที่พักอยู่ในแต่ละห้องทุกห้อง ต้องรับโทรศัพท์แล้วฟังว่าเป็นสายของใคร และในขณะที่มีคนใช้โทรศัพท์อยู่ คนอื่นๆ จะไม่สามารถใช้โทรศัพท์ได้ในเวลานั้น ถ้าครูมาพักน้อย การวางระบบเช่นนี้อยู่ในระดับที่ยอมรับได้ ในช่วงเวลาที่มีการใช้โทรศัพท์บ่อย การติดต่อก็จะทำให้ยาก เพราะโทรศัพท์สายไม่ว่างตลอด



บริดจ์ (ฺBridge)



เป็นอุปกรณ์ที่ใช้เชื่อมต่อระบบ LAN เข้าด้วยกัน โดยออกแบบมาเพื่อใช้ติดต่อระหว่างเครือข่ายท้องถิ่น LAN จำนวน 2 เครือข่าย ที่มีโปรโตคอลเหมือนกันหรือต่างกัน เพื่อให้สามารถขยายขอบเขตของ LAN ออกไปได้ โดยประสิทธิภาพในทางรวมลดลงไม่มาก เนื่องจากการติดต่อของเครื่องอยู่ในเซกเมนด์เดียวกัน จะไม่มีการส่งผ่านต่างเซกเมนด์ (Segment)




สวิตช์ (Switch)


สวิตช์เป็นอุปกรณ์ที่ฉลาดกว่าฮับ และทำให้ได้ความจุ ในการรับส่งข้อมูลแก่ผู้ใช้แต่ละคน ได้มากกว่าฮับ สวิตช์จะส่งต่อข้อมูลไปยังเป้าหมายที่เหมาะสม ที่สามารถไปต่อยังผู้รับได้โดยตรง โดยตัดสินใจส่งจากส่วนหัว (Header) ของข้อมูล (Packet) โดยสร้างการเชื่อมต่อแบบชั่วคราว ระหว่างต้นทางและปลายทาง และปิดการเชื่อมต่อชั่วคราวนั้นทิ้ง เมื่อการติดต่อได้เสร็จสิ้นลง


สวิตช์เปรียบได้กับโทรศัพท์ ของโรงเรียนที่มีโอเปอเรเตอร์คอยต่อสายให้ เมื่อครูสมชาย ต้องการโทรไปหาครูสมบัติ อีกห้องหนึ่ง โอเปอเรเตอร์รับคำสั่งจากครูสมชาย แล้วต่อสายไปยังครูสมบัติโดยตรง การต่อแบบนี้ทำให้ใช้โทรศัพท์ จากห้องหนึ่งไปอีกห้องหนึ่งได้มากกว่า 1 สาย



เราท์เตอร์ (Router)


เปรียบเทียบระหว่างฮับ และสวิตช์แล้ว เราเตอร์เป็นอุปกรณ์ที่ฉลาดกว่า เราเตอร์ใช้เพื่อ การส่งต่อข้อมูลที่จุดหมายซับซ้อนกว่ามาก โดยตัดสินใจส่งต่อข้อมูลจาก "ตารางสำหรับการเราต์" อุปกรณ์เราเตอร์ จะทำให้การส่งต่อข้อมูลไปตามเส้นทาง ที่มีประสิทธิภาพที่สุด ไม่ว่าจะส่งต่อจากเราเตอร์ ไปยังเครื่องต่างๆ หรือส่งจากเราเตอร์ ไปยังเราเตอร์อีกตัว และถ้าการเชื่อมระหว่างเราเตอร์ 2 ตัวที่จะส่งไปขาด มันยังสามารถตัดสินใจ เปลี่ยนเส้นทางที่เหมาะสมเอง ได้อีกด้วย เพื่อให้การสื่อสารเป็นไปอย่างราบรื่น และไม่ขาดตอน


เราเตอร์อาจใช้เพื่อเชื่อมเข้ากับ ระบบเครือข่ายอื่นๆ ที่มีวิธีในการรับส่งข้อมูล ที่ต่างไปจากระบบเครือข่ายที่เราใช้งานอยู่ได้ โดยแต่ละระบบเครือข่าย อาจพูดต่างภาษากัน หรือในศัพท์ทางคอมพิวเตอร์คือ แต่ละระบบเครือข่ายใช่ต่าง "โพรโตคอล (Protocol)" ตัวอย่างของโพรโตคอล เช่น อินเทอร์เน็ตโพรโตคอล (ไอพี), อินเทอร์เน็ตแพ็กเก็ตเอ็กซ์เชนจ์ (ไอพีเอ็กซ์) หรือแอปเปิลทอล์ก นอกจากนั้น เราเตอร์ยังไม่ใช่ เพียงสามารถเชื่อมต่อระบบเครือข่ายต่างๆ ในอาคารไว้ด้วยกันเท่านั้น แต่มีจุดเชื่อมต่อไปยังภายนอก (หรือเรียกว่า ซ็อกเก็ต (Socket) เชื่อมออกไปสู่บริการแบบ ระบบเครือข่ายพื้นที่กว้าง (Wide area Network-WAN) ได้อีกด้วย บริการแวนจะทำให้คุณสามารถ ติดต่อสื่อสารกระจายออกไปสู่ระบบเครือข่ายอื่นๆ ทั่วโลกได้



เพื่อเข้าใจความหมายการทำงานของเราเตอร์ (เรียกว่า เราติง) ให้เปรียบไปถึงโรงเรียน A และโรงเรียนอื่นๆ ทั้งหมดที่ได้ฝึกโอเปอเรเตอร์ ให้ทำงานได้อย่างมีประสิทธิภาพ เมื่อครูที่ชื่อสมชายโทรศัพท์จากโรงเรียน A โทรไปครูชื่อสมบัติที่สอนอยู่อีกโรงเรียนที่ชื่อ B โอเปอเรเตอร์ที่โรงเรียน A จะรู้ทันทีว่าจะต้องต่อสายไปอย่างไรถึงดีที่สุด โดยต่อสายไปยังโอเปอเรเตอร์ชื่อสมศรีที่ทำงานอยู่ที่โรงเรียน B เพื่อให้สมศรีโอนสายไปครูสมบัติ และหากเกิดปัญหาในการต่อสายไปยังสมศรี โอเปอเรเตอร์ที่โรงเรียน A จะสามารถเลือกเส้นทางอื่น เช่น ต่อไปยังโอเปอเรเตอร์คนอื่นที่ประจำอยู่ที่โรงเรียน B เพื่อให้การติดต่อครั้งนี้สำเร็จ




เกตเวย์ (Gateway)


เป็นอุปกรณ์ที่ทำให้เครือข่ายคอมพิวเตอร์ 2 เครือข่ายหรือมากกว่า ที่มีลักษณะไม่เหมือนกันสามารถติดต่อกันได้เหมือนเป็นเครือข่ายเดียวกัน เปรียบเสมือนเป็นประตูทางผ่านในการสื่อสารข้อมูลระหว่างคอมพิวเตอร์ต่างชนิดกัน เช่น ระหว่างเครื่องไมโครคอมพิวเตอร์ทั่ว ๆ ไปกับเครื่องมินิคอมพิวเตอร์ หรือเมนเฟรม ซึ่งเป็นเครื่องคอมพิวเตอร์ขนาดใหญ่ เป็นต้น อุปกรณ์ที่ทำหน้าที่เป็น Gateway นั้นอาจจะใช้คอมพิวเตอร์เครื่องใดเครื่องหนึ่งทำหน้าที่ก็ได้





แบบฝึกหัด
4.1. HUB , BRIDGE , ROUTER , GATEWAY ต่างกันอย่างไร


Create Date : 10 มิถุนายน 2552
Last Update : 12 มิถุนายน 2552 10:22:13 น. 117 comments
Counter : 22110 Pageviews.


Hub หรือ Reapter เป็นอุปกรณ์รวมสายสัญญาณระบบเครือข่ายเหมือน Switch
แต่ Hub แตกต่างกับ Switch ตรงที่ Hub มี 1 Boardcast 1 Collision
ส่วน Switch มี 1 Boardcast และ Collision มากกว่า 1 Collision
เช่น 100Mbps Switch 16 Port มี 1 Boardcast 16 Collision Daterate 100Mbps per port (Dual Speed)
แต่ถ้า 100Mbps Hub 16 Port มี 1 Boardcast 1 Collision Datarate 100Mbps หาร 16 จะได้ความเร็ว Datarate ต่อ Port(โดยยังไม่คิด Collision Domain)
ทำให้ Switch มี Utilization ดีกว่า Hub และได้ความนิยมมากกว่า
Bridge กับ Switch มีความสามารถในกับจัดการ Traffic ในชั้น DataLink Layer คล้ายกัน โดยใช้ Bridging Table เป็นตัวคำนวณเส้นทางเดินของข้อมูล
แต่ Bridge ใช้ Software ในการทำงาน จึงทำงานได้ช้า และ สามารถขยาย Port ได้เพียง 16 เท่านั้น จึงทำให้ Bridge ไม่ได้รับความนิยม ปัจจุบันไม่มี Bridge ขายแล้วนะครับ
Switch ใช้ Hardware ในการทำงาน จึงทำงานได้เร็วกว่า Bridge สามารถขยาย Port ได้ไม่จำกัด ปัจจุบัน Switch มีความสามารถสูงมากทั้งในการทำ Virtual LAN ทำ Spanning Tree โดยใช้ BPDU เป็น Protocol ในการติดต่อ
Switch Layer 3 มีความสามารถทำ Routing Table ได้ ปัจจุบันมี Switch Layer 7 ที่มีความสามารถสูงมาก ทำงานได้ครบทั้ง 7 Layer อยากรู้ไปหาข้อมูลเพิ่มเติมได้ที่ //www.cisco.com

ส่วนที่หัวข้อกระทู้ถามว่า "ความแตกต่างของ Router กับ Hub"
Router มีความสามารถแบ่ง Boardcast ได้มากกว่า 1 Boardcast ซึ่ง Hub และ Switch(Layer 2) ไม่สามารถทำได้
อีกทั้งในตัว Router ยังมี Routering Tables เพื่อคำนวณหาเส้นทางเดินของข้อมูลได้
ที่มา//www.vcharkarn.com/vcafe/11035


โดย: นายพงษ์ระวี รีชัยวิจิตรกุล ม22 อังคารเช้า IP: 192.168.1.111, 124.157.230.25 วันที่: 14 มิถุนายน 2552 เวลา:14:28:50 น.


Router ค่อยทำหน้าที่ routing และ สามารถแยกวงแลนได้ด้วยคับ

ฺส่วน Bridge หมายถึง สะพานคับ มันจะทำหน้าที่เชื่อมวงแลน 2 วงเป็นวงเดียวกันคับ

gateway หมายถึงประตูทางออกไปสู่โลกภายนอกคับ (internet)

ส่วนใหญ่สมัยนนี้ gateway กับ router จะทำมาในอุปกรณ์ชุดเดียวกันเลย เรียก gateway router

สมัยนี้ถ้าจะหาชื้อ gateway กับ router เดียวๆละก็หายากคับ

Switch Layer 3 มันจะมองในระดับ IP address และ MAC Address (L 2) และยังทำหน้าที่เป็น Routing ได้ด้วย

Switch Layer 2 มันจะมองในระบบ MAC Address อย่างเดียวเท่านั้น


ที่มา //www.thaiadmin.org/board/index.php?topic=56094.new


โดย: นางสาววิภาวี พลวี (หมู่ 08 พฤ เช้า ) IP: 125.26.168.206 วันที่: 17 มิถุนายน 2552 เวลา:20:47:41 น.


4.1 HUB , BRIDGE , ROUTER , GATEWAY ต่างกันอย่างไร

- เราเตอร์ (Router)

เราเตอร์ ทำงานใน Layer ที่ 3 ของ OSI Model เป็นอุปกรณ์ที่ใช้เชื่อมต่อเครือข่าย 2 เครือข่ายหรือมากกว่าเข้าด้วยกัน ไม่ว่าจะเป็นการเชื่อม LAN เข้ากับ LAN เข้ากับ WAN หรือแม้แต่เชื่อม LAN เข้ากับ WAN ก็ตาม โดยที่เครือข่ายนั้นจะต้องใช้ Network Protocol ตัวเดียวกัน แต่ใช้ Data Link Protocol ต่างกันได้ (ต่อ Ethernet LAN เข้ากับ Token LAN ได้) Router สามารถกรองข้อมูลได้เช่นเดียวกับ Bridge แต่มีความสามารถมากกว่าตรงที่สามารถหาเส้นทางในการส่งแพ็คเก็ตข้อมูลไปยังเครื่องปลายทางได้สั้นที่สุด

- เกตเวย์ (Gateway)

เกตเวย์ เป็นอุปกรณ์ที่ทำหน้าที่เชื่อมต่อเครือข่ายต่าง ๆ เข้าด้วยกัน ไม่ว่าเครือข่ายนั้นจะใช้โปรโตคอลตัวใดก็ตามเนื่องจากว่า Gateway สามารถแปลงรูปแบบแพ็คเก็ตของโปรโตคอลหนึ่งไปเป็นรูปแบบของอีกโปรโตคอลหนึ่ง เพื่อให้เหมาะสมกับการใช้งานในเครือข่ายได้ เช่น แปลงรูปแบบแพ็คเก็ตของ TCP/IP ไปเป็น Apple Talk เป็นต้น ทำให้สามารถเชื่อมต่อกับเครือข่ายอื่น ๆ ได้อย่างไม่มีข้อจำกัดแต่ในปัจจุบันนี้ได้รวมการทำงานของ Gateway ไว้ใน Router แล้ว ทำให้ Router สามารถทำงานเป็น Gateway ได้จึงไม่จำเป็นต้องซื้ออุปกรณ์ตัวนี้อีกแล้ว
-Hub
การใช้ Hub ในการเชื่อมต่อคอมพิวเตอร์เข้ากับเครือข่าย ซึ่งที่ Hub จะมี “พอร์ต (Port)” ใช้สำหรับเป็นช่องทางในการเชื่อมต่อระหว่าง Hub กับเครื่องคอมพิวเตอร์ หรืออุปกรณ์เครือข่ายตัวอื่น ๆ จากรูปนี้ หากเครื่องคอมพิวเตอร์ใน Segment 1 ต้องการส่งข้อมูลหากันภายใน Segment จะต้องส่งผ่าน Hub แล้ว Hub จะทวนสัญญาณและส่งต่อข้อมูลนั้นออกไปที่เครื่องคอมพิวเตอร์ทุกเครื่องที่เชื่อมต่ออยู่กับ Hub ทำให้ข้อมูลนั้นถูกส่งไปใน Segment 2 ด้วย แต่ไม่มีเครื่องคอมพิวเตอร์ปลายทางอยู่ใน Segment 2 นี้อยู่แล้ว จึงเป็นการทำให้ความหนาแน่นของข้อมูลในเครือข่ายสูงเกินความจำเป็น ซึ่งเป็นข้อเสียของ Hub

- บริดจ์ (Bridge)

บริดจ์ ทำงานใน Layer ที่ 2 ของ OSI Mode เป็นอุปกรณ์ที่ใช้สำหรับเชื่อมต่อ Segment ของเครือข่าย 2 Segment หรือมากกว่าเข้าด้วยกัน โดย Segment เหล่านั้นจะต้องเป็นเครือข่ายที่ใช้ Data Link Protocol ตัวเดียวกัน และ Network Protocol ตัวเดียวกัน เช่น ต่อ Token Ring LAN (LAN ที่ใช้ Topology แบบริง และใช้โปรโตคอล Token Ring) 2 Segment เข้าด้วยกัน หรือต่อ Ethernet LAN (LAN ที่ใช้ Topology แบบบัส และใช้โปรโตคอล Ethernet) 2 Segment เข้าด้วยกัน เป็นต้น Bridge มีความสามารถมากกว่า Hub และ Repeater กล่าวคือ สามารถกรองข้อมูลที่จะส่งต่อได้ โดยการตรวจสอบว่า ข้อมูลที่ส่งนั้นมีปลายทางอยู่ที่ใด หากเครื่องปลายทางอยู่ภายใน Segment เดียวกันกับเครื่องส่ง ก็จะส่งข้อมูลนั้นไปใน Segment เดียวกันเท่านั้น ไม่ส่งไป Segment อื่น แต่หากว่าข้อมูลมีปลายทางอยู่ที่ Segment อื่น ก็จะส่งข้อมูลไปใน Segment ที่มีเครื่องปลายทางอยู่เท่านั้น ทำให้สามารถจัดการกับความหนาแน่นของข้อมูลได้มีประสิทธิภาพมากขึ้น


ที่มา
//gotoknow.org/blog/th6666/253238


โดย: น.ส. วริศรา ทิมแดง (ม.08 พฤ. เช้า ) IP: 172.29.85.2, 58.137.131.62 วันที่: 1 กรกฎาคม 2552 เวลา:10:12:56 น.


ฮับ (Hub). เป็นอุปกรณ์ศูนย์กลาง ที่เชื่อมต่อคอมพิวเตอร์หรืออุปกรณ์คอมพิวเตอร์อื่นๆ เข้าด้วยกัน. | คอมพิวเตอร์ | เซอร์เวอร์ | ฮับ | บริดจ์ | เราท์เตอร์ ...
www.tanti.ac.th/Com-tranning/NetWork/hub.htm
บริดจ์ เป็นอุปกรณ์เชื่อมโยงเครือข่ายของเครือข่ายที่แยกจากกัน แต่เดิมบริดจ์ได้รับการออกแบบมาให้ใช้กับเครือข่ายประเภทเดียวกัน เช่น ใช้เชื่อมโยงระหว่างอีเทอร์เน็ตกับ อีเทอร์เน็ต (Ethernet) บริดจ์มีใช้มานานแล้ว ตั้งแต่ปี ค.ศ. 1980 บริดจ์จึงเป็นเสมือนสะพานเชื่อมระหว่างสองเครือข่าย การติดต่อภายในเครือข่ายเดียวกันมีลักษณะการส่ง ข้อมูลแบบกระจาย (Broadcasting) ดังนั้น จึงกระจายได้เฉพาะเครือข่ายเดียวกันเท่านั้น การรับส่งภายในเครือข่ายมีข้อกำหนดให้แพ็กเก็ตที่ส่งกระจายไปยังตัวรับได้ทุกตัว แต่ถ้ามีการส่งมาที่แอดเดรสต่างเครือข่าย บริดจ์จะนำข้อมูลเฉพาะแพ็กเก็ตนั้นส่งให้ บริดจ์จึงเป็นเสมือนตัวแบ่งแยกข้อมูล ระหว่างเครือข่ายให้มีการสื่อสารภายในเครือข่าย ของตน ไม่ปะปนไปยังอีกเครือข่ายหนึ่ง เพื่อลดปัญหาปริมาณข้อมูลกระจายในสายสื่อสารมากเกินไป ในระยะหลังมีผู้พัฒนาบริดจ์ให้เชื่อมโยงเครือข่ายต่างชนิดกันได้ เช่น อีเทอร์เน็ตกับโทเก็นริง เป็นต้น หากมีการเชื่อมต่อเครือข่ายมากกว่าสองเครือข่ายเข้าด้วยกัน และเครือข่ายที่เชื่อมมีลักษณะหลากหลาย ซึ่งเป็นทั้งเครือข่ายแบบ LAN และ WAN อุปกรณ์ที่นิยมใช้ในการเชื่อมโยงคือ เราเตอร์ (Router)
//www.ku.ac.th/magazine_online/bridge.html
เราท์เตอร์ เป็นอุปกรณ์ที่ทำหน้าที่เชื่อมต่อระบบเครือข่ายหลายระบบเข้าด้วยกัน คล้ายกับบริดจ์ แต่มีส่วนการ ทำงานที่ซับซ้อนมากกว่าบริดจ์มาก โดยเราท์เตอร์จะมีเส้นทางการเชื่อมโยงระหว่าง แต่ละเครือข่ายเก็บไว้เป็นตารางเส้นทาง เรียกว่า Routing Table ทำให้เราท์เตอร์สามารถทำหน้าที่จัดหาเส้นทางและ
เลือกเส้นทางที่เหมาะสมที่สุดในการเดินทาง เพื่อการติดต่อระหว่างเครือข่ายได้อ//www.tanti.ac.th/Com-tranning/NetWork/router.htm

เกตเวย์ (Gateway) เกตเวย์เป็นอุปกรณ์ฮาร์ดแวร์ที่เชื่อมต่อเครือข่ายต่างประเภทเข้าด้วยกัน เช่น
การใช้เกตเวย์ในการเชื่อมต่อเครือข่าย ที่เป็นคอมพิวเตอร์ประเภทพีซี (PC)
เข้ากับคอมพิวเตอร์ประเภทแมคอินทอช (MAC) เป็นต้น //www.tanti.ac.th/Com-tranning/NetWork/gateway.htm







โดย: นางสาวเบญจมาศ โคตรเพชร (หมู่08 พฤหัสเช้า) IP: 172.29.9.61, 202.29.5.62 วันที่: 2 กรกฎาคม 2552 เวลา:9:36:33 น.


4.1

H U B หรือ Repeater
อุปกรณ์ทีใช้เป็นจุดศูนย์กลางในการกระจายสัญญาณ หรือข้อมูล จะต้องใช้ไฟหล่อเลี้ยงในการทำงาน โดยปกติการเลือก Hub จะดูที่จำนวน Port ที่ต้องการ เช่น 8 ports, 12 ports, 24 ports รวมทั้ง 48 ports เป็นต้น จำนวน port หมายถึง จำนวนในการเชื่อมคอมพิวเตอร์แต่ละตัวเข้าด้วยกัน ดังนั้น Hub 24 ports หมายถึง สามารถเชื่อมคอมพิวเตอร์และอุปกรณ์เครือข่าย เข้าด้วยกัน จำนวน 24 เครื่อง
Network Interface Card (NIC)
บางคนอาจเรียกสั้น ๆ ว่า LAN Card หมายถึง Card ที่จะติดตั้งภายในเครื่อง PC ส่วนใหญ่จะมีขนาดเล็ก เท่ากับ VGA Card หรือ Sound Card สำหรับ Lan Card ยังแบ่งออกได้หลายประเภท ทั้งนี้ขึ้นกับความเร็วที่ต้องการ เช่น 10 Mbps, 10/100 Mbps, 100 Mpbs เป็นต้น
Network Cable
สายสัญญาณที่มีลักษณะคล้ายสายโทรศัพท์ ที่นิยมใช้มีดังนี้ UTB, STB ซึ่งการเลือกสายแต่ละประเภทนี้จะขึ้นกับการนำไปใช้ เช่น ติดตั้งภายใน ภายนอก หรือระยะทางไกลแค่ไหน เป็นต้น (UTP สามารถติดตั้งได้ในระยะทางไม่เกิน 100 เมตร)

นอกจากอุปกรณ์พื้นฐานข้างต้นแล้ว ยังมีอุปกรณ์ในระบบเครือข่ายอื่นๆ อีกที่น่าสนใจดังนี้
Switch หรือ Bridge
เป็นอุปกรณ์ในการเชื่อมต่อระบบเครือข่ายเข้าด้วยกัน โดยจะต้องเป็นประเภทเดียวกันและโปรโตคอลเหมือนกันเท่านั้น ความสามารถที่ต่างจาก Hub คือสามารถตรวจสอบความผิดพลาดได้ด้วย ส่วนวิธีการติดตั้งจะไม่แตกต่างจาก Hub
Router
เป็นอุปกรณ์ที่ใช้เชื่อมต่อเครือข่ายหลายๆ เครือข่ายเข้าด้วยกัน คล้ายกับ Switch แต่ Router สามารถเชื่อมต่อโปรโตคอลเหมือนกัน แต่ media ต่างกัน (หมายถึง ระบบสายเคเบิลต่างกัน)
Gateway
เป็นอุปกรณ์ที่ใช้เชื่อมต่อเครือข่ายต่างๆ เข้าด้วยกัน โดยใช้โปรโตคอลต่างกัน รวมทั้งการใช้ media ต่างกัน โดยจะทำหน้าที่แปลงโปรโตคอลให้ตรงกับปลายทาง อุปกรณ์ Gateway เป็นอุปกรณ์ที่มีราคาแพงและติดตั้งค่อนข้างยาก

ที่มา //www.easyzonecorp.net/network/view.php?ID=146


โดย: นางสาวเจนจิรา จุตตะโน หมู่ 8 พฤหัส(เช้า) รหัส 52040302126 IP: 1.1.1.176, 58.137.131.62 วันที่: 3 กรกฎาคม 2552 เวลา:21:07:27 น.


ข้อ 1 ฮับ (Hub)


เป็นอุปกรณ์ที่มี Repeater หลายๆ ตัวอยู่ในตัวอุปกรณ์เดียวกัน โดยสัญญาณที่เข้าจาก Port หนึ่ง จะถูกปรับปรุงคุณภาพก่อน แล้วส่งออกไปให้ Port ที่เหลือทั้งหมดแบบ Broadcast
Bridge


จะทำงานอยู่ในระดับ Datalink Layer ของ OSI
วิธีการทำงานคล้าย Repeaters แต่จะดีกว่า คือจะมี
การแบ่ง Segment

เป็นอุปกรณ์ใช้เชื่อมต่อวง LAN 2 วงเข้าด้วยกัน
เป็นได้ทั้งฮาร์ดแวร์และซอฟ์ตแวร์
Router


- ทำงานอยู่ใน Network Layer ของ OSI

- สามารถเลือกหาเส้นทางที่ดีได้/ แต่ไม่ได้แบ่งตายตัว

- ทำงานเสมือนเป็นคอมพิวเตอร์ 1 ตัว ที่มี Mainboard / CPU/RAM/ROM

- เชื่อมต่อเครือข่ายที่มีโปรโตคอลต่างกันได้

- อาจเป็นซอร์ฟแวร์หรือฮาร์ดแวร์ก็ได้

เกตเวย์ (Gateway)


ใช้เชื่อมต่อ LAN ที่ต่างโปรโตคอล , ต่าง Media กันได้
ใช้เชื่อมต่อ LAN ที่ต่างสถาปัตยกรรมกันได้
จะใช้ Routing Table และมักมีฟังก์ชั่น Firewall ด้วย
ราคาแพง การติดตั้งยุ่งยากและซับซ้อนมาก
ปกติมักเป็น Software ที่ติดตั้งบนเครื่องคอมพิวเตอร์

ที่มา //74.125.153.132/search?q=cache:FcFy6jMoS-AJ:st.mengrai.ac.th/users/network/text1.ppt+hub+bridge+router+gateway+%E0%B8%95%E0%B9%88%E0%B8%B2%E0%B8%87%E0%B8%81%E0%B8%B1%E0%B8%99%E0%B8%AD%E0%B8%A2%E0%B9%88%E0%B8%B2%E0%B8%87%E0%B9%84%E0%B8%A3&cd=5&hl=th&ct=clnk&gl=th







โดย: นางสาว ปาริสา แคนหนอง 52040332140 หมู่ 15 ศุกร์ (เช้า) IP: 125.26.237.81 วันที่: 6 กรกฎาคม 2552 เวลา:23:58:04 น.


ข้อ 1Hub


ใช้สำหรับสร้างและขยายระบบเครือข่าย ภายใต้สถาปัตยกรรมแบบดาว Star Topology เช่น มาตรฐาน 100BaseT


*** Hub ใช้สำหรับขยายระบบเครือข่าย LAN

ไม่สามารถใช้ขยายเครือข่าย LAN ให้เป็น WAN ได้
Repeater





เนื่องจากสัญญาณในสายเคเบิลจะอ่อนลงและถูกทำลาย เพราะเกิดการลดทอนสัญญาณ (Attenuation) Repeater จึงใช้ในการทวนสัญญาณและทำการส่งสัญญาณออกไปใหม่

*** ทำงานใน Physical Layer

การทำงานของ Bridge

ทำการกรองข้อมูลและแยก Traffic
ทำการเชื่อมต่อระบบเครือข่ายเข้าหากัน
Routing Table ของ Bridge จะเก็บข้อมูล MAC Sublayer Address ของแต่ละ เครื่อง (Node) ไว้
Router





Router ทำงานใน Network Layer สามารถเชื่อมโยงได้หลาย Segment
Routing Table ของ Router จะทำการเก็บข้อมูล Network Number เพื่อใช้ในการหาเส้นทางการส่งข้อมูลไปยังปลายทาง


Gateway





ทำงานโดยรับข้อมูลจากสภาพแวดล้อมหนึ่ง แล้วเปลี่ยนแปลง protocol ให้สามารถเข้าใจได้โดยเครื่องปลายทาง

โดยปกติ Gateway คือเครื่องคอมพิวเตอร์เครื่องหนึ่งที่ ทำหน้าที่ในการแปลงข้อมูลในระดับของ Protocol โดยส่วนมากจะทำงานที่ระดับ Application Layer

ที่มา//74.125.153.132/search?q=cache:-uED2lLXo1EJ:www.thaiwebtech.com/kitisak/NetworkEquipment.ppt+hub+bridge+router+gateway+%E0%B8%95%E0%B9%88%E0%B8%B2%E0%B8%87%E0%B8%81%E0%B8%B1%E0%B8%99%E0%B8%AD%E0%B8%A2%E0%B9%88%E0%B8%B2%E0%B8%87%E0%B9%84%E0%B8%A3&cd=8&hl=th&ct=clnk&gl=th


โดย: นางสาว อนุสรา แคนหนอง 52040332139 หมู่เรียน 15 ศุกร์ เช้า IP: 125.26.237.81 วันที่: 7 กรกฎาคม 2552 เวลา:0:03:33 น.


แบบฝึกหัด
4.1. HUB , BRIDGE , ROUTER , GATEWAY ต่างกันอย่างไร

HUBเป็นอุปกรณ์ศูนย์กลาง ที่เชื่อมต่อคอมพิวเตอร์หรืออุปกรณ์คอมพิวเตอร์อื่นๆ เข้าด้วยกัน
ที่มา
//www.tanti.ac.th/Com-tranning/NetWork/hub.htm


BRIDGE เป็นอุปกรณ์ที่มักจะใช้ในการเชื่อมต่อวงแลน (LAN Segments) เข้าด้วยกัน
ทำให้สามารถขยายขอบเขตของ LAN ออกไปได้เรื่อยๆ โดยที่ประสิทธิภาพรวมของระบบ
ไม่ลดลงมากนัก เนื่องจากการติดต่อของเครื่องที่อยู่ในเซกเมนต์เดียวกันจะไม่ถูกส่งผ่าน
ไปรบกวนการจราจรของเซกเมนต์อื่น และเนื่องจากบริดจ์เป็นอุปกรณ์ที่ทำงานอยู่ในระดับ
Data Link Layer จึงทำให้สามารถใช้ในการเชื่อมต่อเครือข่ายที่แตกต่างกันในระดับ
Physical และ Data Link ได้ เช่น ระหว่าง Eternet กับ Token Ring เป็นต้น
ที่มา//www.tanti.ac.th/Com-tranning/NetWork/bridge.htm

ROUTER เป็นอุปกรณ์ที่ทำหน้าที่เชื่อมต่อระบบเครือข่ายหลายระบบเข้าด้วยกัน คล้ายกับบริดจ์ แต่มีส่วนการ ทำงานที่ซับซ้อนมากกว่าบริดจ์มาก โดยเราท์เตอร์จะมีเส้นทางการเชื่อมโยงระหว่าง แต่ละเครือข่าย
เก็บไว้เป็นตารางเส้นทาง เรียกว่า Routing Table ทำให้เราท์เตอร์สามารถทำหน้าที่จัดหาเส้นทางและ
เลือกเส้นทางที่เหมาะสมที่สุดในการเดินทาง เพื่อการติดต่อระหว่างเครือข่ายได้อย่างมีประสิทธิภาพ
ที่มา//www.tanti.ac.th/Com-tranning/NetWork/router.htm


GATEWAY เป็นอุปกรณ์ฮาร์ดแวร์ที่เชื่อมต่อเครือข่ายต่างประเภทเข้าด้วยกัน เช่น
การใช้เกตเวย์ในการเชื่อมต่อเครือข่าย ที่เป็นคอมพิวเตอร์ประเภทพีซี (PC)
เข้ากับคอมพิวเตอร์ประเภทแมคอินทอช (MAC) เป็นต้น
//www.tanti.ac.th/Com-tranning/NetWork/gateway.htm






โดย: นางสาวเกศรินทร์ ไชยปัญญา หมู่08 พฤหัส เช้า IP: 172.29.16.27, 58.137.131.62 วันที่: 9 กรกฎาคม 2552 เวลา:9:17:34 น.
