ไตเติล ตอนที่99999 มินิฟิกซ์ องก์สุดท้าย แกนเกือกม้า
คอนเน็คเตอร์ Connector ภาค 2 (แกนเกือกม้า มินิฟิกซ์)
เมื่อภาค 1 เราได้มีการพูดถึงเฮ้าส์ซิ่ง ที่เป็นตัวจับยึดกันไปแล้ว
สำหรับภาคนี้ เราจะมาต่อกันที่อุปกรณ์ส่วนที่เหลือนะครับ
นั่นคือ แกนเกือกม้า

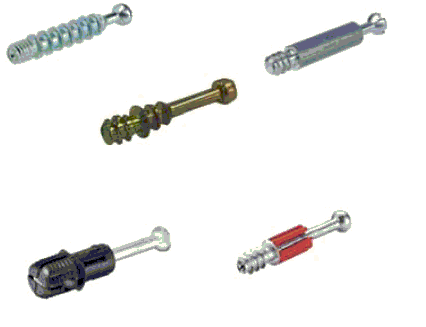

อย่างที่เห็นในภาพด้านบนนั่นแหละครับ
ตัวแกนเกือกม้านั้น จะมีหลายรูปแบบมาก ผมเลือกเฉพาะตัวที่นิยมใช้กันมาพูดถึงแล้วกันนะครับ


แกนเกือกม้า ที่นิยมใช้กัน อยู่ในเฟอร์นิเจอร์ KD จะเป็นแกนเกือกม้าด้านเดียว
ซึ่งอย่างที่เห็นในรูปแหละครับ ปลายด้านนึง จะเป็นเหมือนเกลียว
ด้านนี้ จะเป็นด้านที่ขันยึดเข้าไปในรูเนื้อไม้ ที่เจาะไว้ที่ชิ้นงานที่ต้องการ ขนาดของรูเจาะ 5 มม.

ส่วนปลายอีกด้าน เป็นลักษณะทรงกลมผ่าครึ่ง เพื่อไว้ล็อคกับเฮ้าส์ซิ่ง
โดยปลายแกน จะมีร่องแฉก ไว้สำหรับให้ไขควงขันได้ เวลาหมุนติดตั้งเข้าไปในเนื้อไม้

เช่นเดียวกันกับอุปกรณ์เฟอร์นิเจอร์ต่างๆ ซึ่งจะต้องมีขนาดให้เลือกตามการใช้งาน
โดยความยาวของแกนเกือกม้า จะมีให้เลือกอยู่ 2 ขนาดความยาวครับ
นั่นคือ ที่ขนาดความยาว 34 และ 25 มม.

ฉนั้น เมื่อเราเปลี่ยนแกน ระยะเซ็นเตอร์ของรูเจาะที่จะใส่เฮ้าส์ซิ่ง
ก็ต้องมีความสัมพันธ์กัน กับความยาวของแกน ที่เราเลือกเช่นกันครับ

นอกเหนือ จากความยาวของแกน ที่เราสามารถเลือกได้แล้ว
ยังมีแกนเกือกม้า ชนิดพิเศษ อีก 2 ชนิด ที่มีการนำมาใช้บ้าง นั่นก็คือ
แกนเกือกม้า แบบ 2 หัว อันนี้ จะไว้ใช้ล็อคกับเฮ้าส์ซิ่ง ทั้ง 2 ทาง

ถ้าดูจากภาพ จะเห็นได้ว่า ปลายทั้ง 2 ด้าน จะเป็นข้อสำหรับล็อคทั้งคู่นะครับ

สำหรับแกนพิเศษอีกประเภท นั่นก็คือแกนเกือกม้า แบบปรับองศา

ซึ่งแกนประเภทนี้ จะมีจุดต่อ เป็นจุดหมุน เพื่อสามารถปรับมุมองศาได้ครับ

หมดแค่นี้ก่อนละกันครับ นึกเพิ่มยังไม่ออกง่ะ
ถ้านึกอะไรออก เดี๋ยวมาปรับปรุงอีกทีแล้วกันนะคร้าบบบ....


เช่นเคยครับ เข้ามาแล้ว อย่าลืมแวะทักทายกันบ้างนะครับ
