ไตเติล ตอนที่99999 มินิฟิกซ์ องก์แรก เฮ้าส์ซิ่ง

คอนเน็คเตอร์ Connector ภาค 1 (เฮ้าส์ซิ่งล้วนๆ)


คอนเน็คเตอร์ หมายถึง อุปกรณ์ที่ไว้ใช้สำหรับการจับยึดชิ้นงานให้ติดกัน เพื่อประกอบเป็นสินค้าใช้งาน

แต่.......สามารถ ถอดกลับออกเป็นชิ้นส่วนได้ดังเดิม โดยไม่เกิดความเสียหาย และหรือตำหนิ แก่ชิ้นงาน

ที่สำคัญ สามารถนำชิ้นงาน กลับมาถอด-ประกอบเป็นสินค้าอีกซักกี่ครั้งได้ครับ

เป็นอุปกรณ์ที่สำคัญ และมักนิยมใช้ในเฟอร์นิเจอร์ ประเภท Knock down

โดยพวกเราสามารถพบเห็นอุปกรณ์จำพวกนี้ได้บ่อย ในสินค้าแบรนด์ดังต่างๆ ที่เป็นเฟอร์นิเจอร์ KD




เกริ่นนำกันไปพอหอมปากหอมคอแล้วครับ ทีนี้เรามาว่ากันถึงตัวที่ผมจะพูดถึงมันซักหน่อย

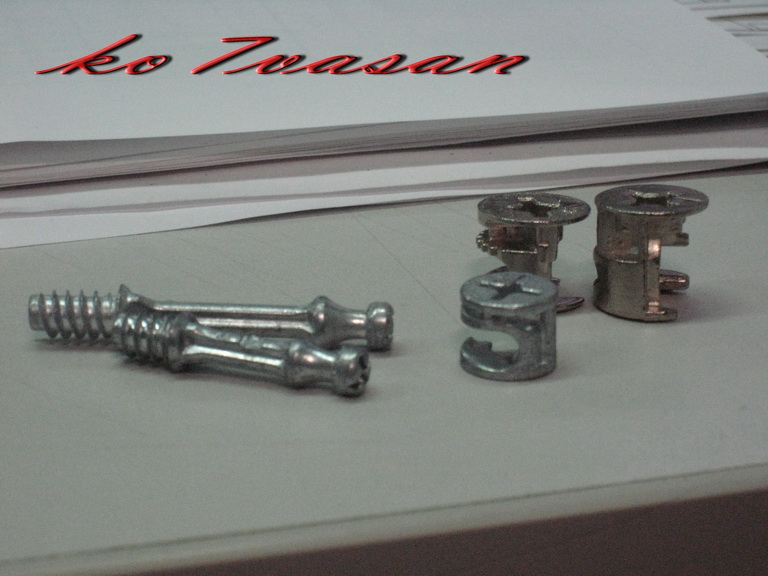

อุปกรณ์ ที่ผมจะพูดถึงในที่นี้ คือ อุปกรณ์เกือกม้า (Carcase connectors)

หลักของอุปกรณ์ประเภทนี้ จะแยกเป็น ชิ้นส่วนประกอบกัน 2 ส่วนหลักๆครับ

นั่นก็คือ ส่วนจับยึด (เฮ้าส์ซิ่ง) และส่วนแกน (แกนเกือกม้า)



เราลองมาดูอุปกรณ์โดยละเอียดแต่ละตัวกันดีกว่านะครับ จะได้เข้าใจง่ายขึ้น

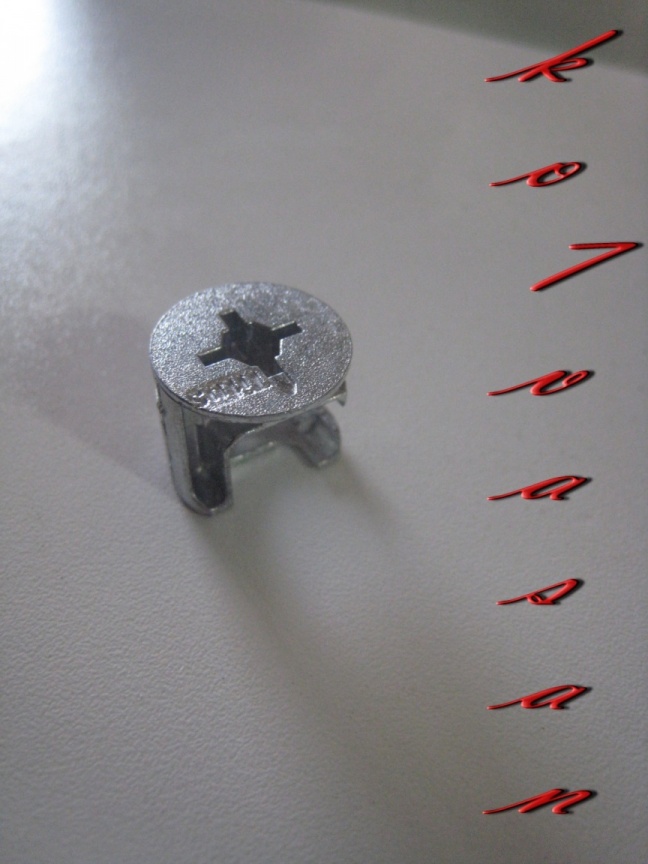

อันดับแรก เกือกม้า (เฮ้าส์ซิ่ง)

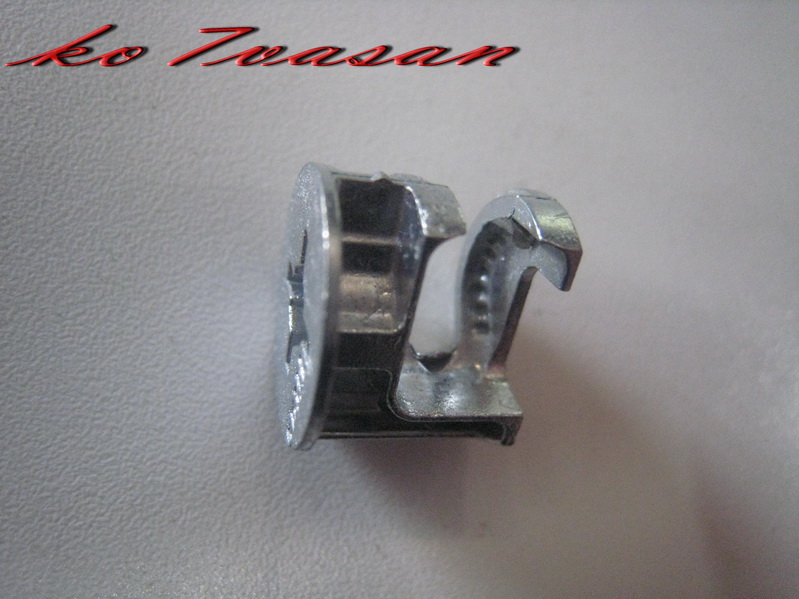

ลักษณะของเฮ้าส์ซิ่ง จะเป็นลักษณะการทำงานคล้ายเพลาลูกเบี้ยว

โดยจะมีเขี้ยว ไว้ล็อคยึดจับตัวแกน ไม่ให้หลุดออกน่ะครับ

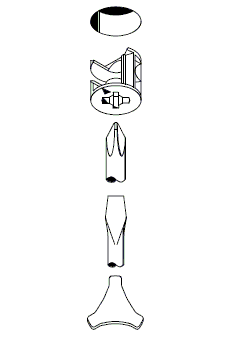

โดยส่วนด้านบนของเฮ้าส์ซิ่งนั้น จะมีร่องบาก เป็นแฉก ไว้สำหรับ ให้ใช้ไขควงแฉก หรือประแจหกเหลี่ยม ขันได้






ที่กล่าวมา จะเป็นปัจจัยของระบบการทำงาน ตัวเฮ้าส์ซิ่งนะครับ

ยังมีสิ่งที่นอกเหนือจากนั้น เป็นสิ่งที่เกี่ยวกับการเลือกนำมาใช้งาน นั่นก็คือ ขนาด


ถ้าเพื่อนลองเหลือบตากลับขึ้นไปดู 2 ภาพบนสุดนะครับ

เห็นความแตกต่าง ของเฮ้าส์ซิ่ง ที่อยู่รวมกันมั้ยเอ่ย

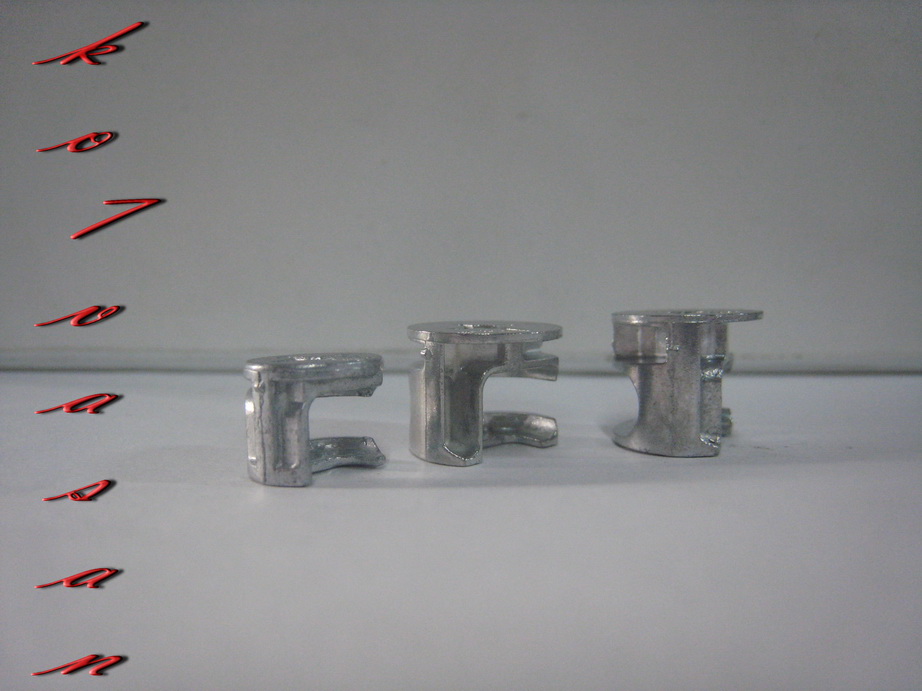

เอาในเรื่องที่เห็นกันอย่างชัดๆ ก่อนแล้วกัน เฮ้าส์ซิ่ง ในรูปที่เห็น จะมีความสูงที่แตกต่างกัน

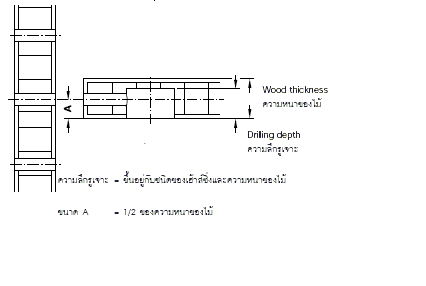

ซึ่งการเลือกใช้อยู่ที่ ขนาดความหนาของไม้ครับ เพราะมันจะสัมพันธ์กับความลึกของรูที่เราจะต้องเจาะ

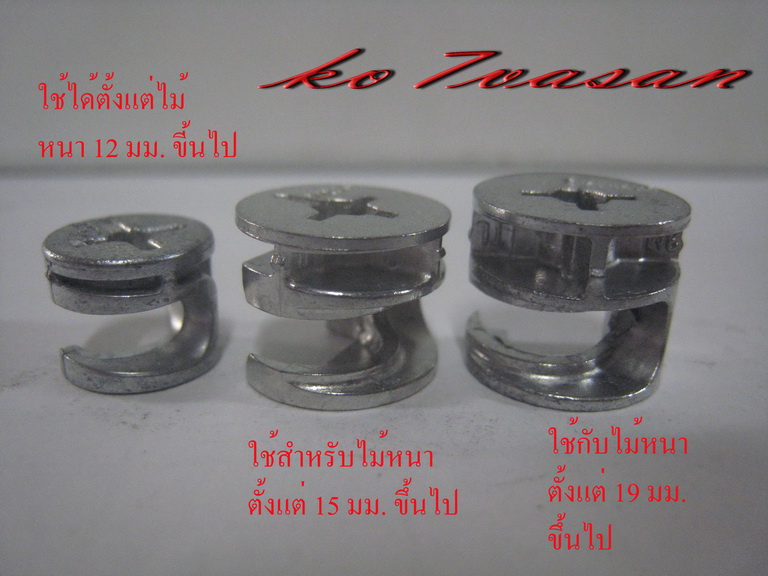

ซึ่งเฮ้าส์ซิ่ง ที่ผมใช้โดยหลักๆ อยู่ในปัจจุบัน จะใช้อยู่ 3 ขนาดครับ

คือ ขนาดสำหรับไม้ 19 ขึ้นไป, ขนาด 16 และ 12 มม.






ยังครับ ยังไม่หมดเพียงเท่านั้น นอกจากความสูงแล้ว ยังมีขนาดของตัวเฮ้าส์ซิ่ง ที่แตกต่างกันอยู่ด้วย

ซึ่งทำให้การเจาะฝัง ต้องใช้ดอกเจาะ ขนาดที่ไม่เท่ากัน

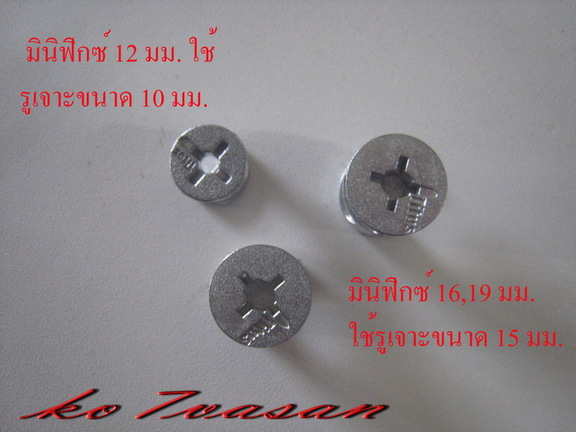

โดยที่เฮ้าส์ซิ่งตัวเล็กสุด สำหรับไม้ 12 มม. ขนาดรูเจาะจะอยู่ที่ 10 มม.

สำหรับเฮ้าส์ซิ่งที่เหลือ ทั้ง 2 ตัวนั้น ผมเลือกใช้แบบที่ขนาดรูเจาะเท่ากัน (จะได้ไม่ต้องวุ่นวายเปลี่ยนดอกเจาะบ่อย)

นั่นคือ รูเจาะ ขนาด 15 มม. ครับ








เฮ้อออออ.......... ปวดหัวกันมั้ยล่ะครับเนี่ย ผมเอง ก็ไม่รู้จะอธิบายเรื่องนี้ยังงัย ให้มันเป็นเรื่องง่ายๆ

ทำให้มันเป็นภาษาพื้นๆ อ่านแล้วเข้าใจในทีเดียวเหมือนกัน


เอางี้แล้วกันนะครับ เรื่องนี้ ผมขอแบ่งออกเป็น 2 ตอน

โดยตอนแรก คงจบที่ เฉพาะตัวเฮ้าส์ซิ่ง ที่เป็นตัวจับยึดก่อน

แล้วจะแยกอีกตอน เป็นตอนต่อเรื่องของแกนเกือกม้าอีกทีแล้วกันครับ





เช่นเคยครับ เข้ามาแล้ว อย่าลืมแวะทักทายกันบ้างนะครับ
