มาทำความรู้จักกับ Arduino รุ่นต่างๆกัน

1). Arduino Uno R3 เป็นบอร์ดที่ได้รับความนิยมมากที่สุด เนื่องจากราคาไม่แพง ส่วนใหญ่โปรเจคและไลบรารี่ต่างๆ ที่พัฒนาขึ้นมาจะอ้างอิงกับบอร์ดนี้เป็นหลัก และในกรณีที่ตัว MCU เสีย ผู้ใช้สามารถซื้อมาเปลี่ยนเองได้ง่าย

2.) Arduino Uno SMD เป็นบอร์ดที่มีฟีเจอร์และการทำงานเหมือนกับบอร์ด Arduino UNO R3 ทุกประการ แต่ต่างกันที่แพ็คเกจ MCU ซึ่งบอร์ดนี้มีแพ็คเกจ MCU แบบ SMD (ส่วน R3 มีแพ็คเกจ MCU แบบ DIP)

3.) Arduino Mega 2560 R3 เป็นบอร์ดที่ออกแบบมาสำหรับงานที่ต้องใช้ I/O มากกว่า R3 เช่น งานที่ต้องรับสัญญาณจากเซ็นเซอร์ต่างๆ หรือควบคุมมอเตอร์ Servo หลายๆ ตัว ทำให้ขา I/O ของบอร์ด R3 ไม่รองรับ ทั้งนี้บอร์ด Mega 2560 R3 ยังมีหน่วยความจำมากกว่าบอร์ด R3 ทำให้สามารถเขียนโค้ดโปรแกรมเข้าไปได้มากกว่า ในความเร็ว MCU ที่เท่ากัน

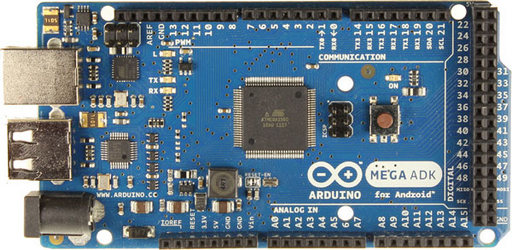

4.) Arduino Mega ADK เป็นบอร์ดที่ออกแบบมาให้บอร์ด Mega 2560 R3 สามารถติดต่อกับอุปกรณ์ Android (มือถือ, แท็บเล็ตที่รองรับ OTG) ผ่านพอร์ต USB Host ของบอร์ดได้

5.) Arduino Leonardo การทำงานคล้ายกับบอร์ด R3 แต่เปลี่ยน MCU ใหม่เป็น ATmega32U4 ซึ่งมีโมดูล USB มาด้วย (ต่างจากบอร์ด R3 หรือ Mega 2560 ที่ต้องใช้ชิป ATmega16U2 ร่วมกับ Atmega328 ในการต่อกับ USB)

6.) Arduino Mini 05 เป็นบอร์ดขนาดเล็กที่ใช้ MCU เบอร์เดียวกับบอร์ด R3 แต่จะไม่มีพอร์ต USB ให้ ผู้ใช้ต้องต่อกับบอร์ดแปลง USB เป็นพอร์ตอนุกรมเพิ่ม

7.) Arduino Pro Mini 328 3.3V เป็นบอร์ดขนาดเล็กที่ใช้ MCU เบอร์เดียวกับบอร์ด Mini 05 แต่บนบอร์ดมี Regulator 3.3V เพียงชุดเดียวเท่านั้น จึงทำให้มีแรงดันไฟที่ขา I/O เท่ากับ 3.3V

8.) Arduino Pro Mini 328 5V เป็นบอร์ดขนาดเล็กที่ใช้ MCU เบอร์เดียวกับบอร์ด Mini 05 แต่ต่างกันที่บนบอร์ดจะมี Regulator 5V เพียงชุดเดียวเท่านั้น จึงทำให้มีแรงดันไฟที่ขา I/O เท่ากับ 5V

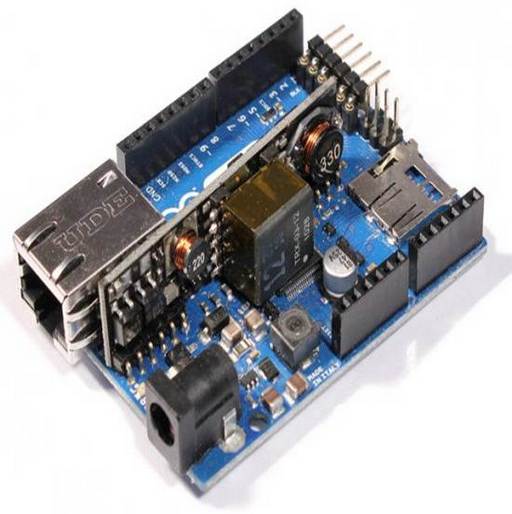

9.) Arduino Ethernet with PoE module เป็นบอร์ดที่ใช้ MCU เบอร์เดียวกับบอร์ด SMD โดยในบอร์ดมีชิป Ethernet และช่องเสียบ SD Card รวมทั้งโมดูล POE ทำให้บอร์ดนี้สามารถใช้ไฟจากสาย LAN ได้โดยตรง โดยที่ไม่ต้องต่อ Adapter เพิ่ม แต่บอร์ดนี้จะไม่มีพอร์ต USB ทำให้เวลาเขียนโปรแกรมจะต้องต่อบอร์ดแปลง USB เป็นพอร์ตอนุกรมเพิ่ม

10.) Arduino Ethernet without PoE module บอร์ดนี้จะตัดโมดูล POE ออกไป ต้องใช้ไฟจาก Power Jack เท่านั้น นอกนั้นจะเหมือนกับบอร์ด Arduino Ethernet with PoE module ทุกอย่าง

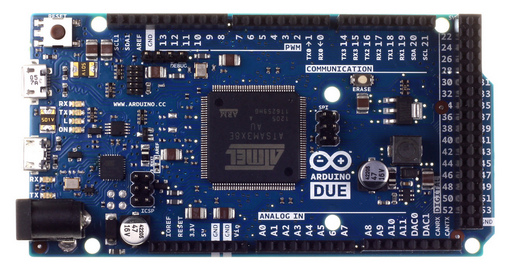

11.) Arduino Due เป็นบอร์ดที่เปลี่ยน MCU ใหม่เป็นตระกูล ARM Cortex-M3 แทน ทำให้ Process เร็วขึ้น แต่ยังคงรูปแบบโค้ดโปรแกรมเดิมอยู่

แหล่งที่มา: บทความ Arduino คืออะไร? ตอนที่2 มาทำความรู้จักกับ Arduino รุ่นต่างๆกัน

Create Date : 02 มีนาคม 2562
Last Update : 2 มีนาคม 2562 12:44:11 น.
Counter : 1379 Pageviews.

0 comment

รูปแบบการเขียนโปรแกรมบนบอร์ด Arduino

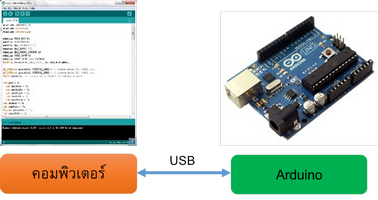

1.) เขียนโปรแกรมบนคอมพิวเตอร์ ผ่านทางโปรแกรม ArduinoIDE
2.) หลังจากที่เขียนโค้ดโปรแกรมเรียบร้อยแล้ว ให้ผู้ใช้งานเลือกรุ่นบอร์ด Arduino ที่ใช้และหมายเลข Com Port

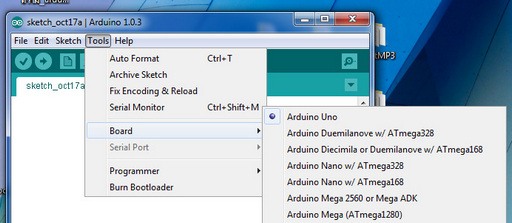

เลือกรุ่นบอร์ด Arduino ที่ต้องการ Upload Code

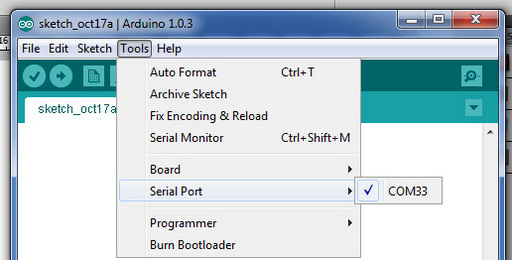

เลือกหมายเลข Com Port ของบอร์ด

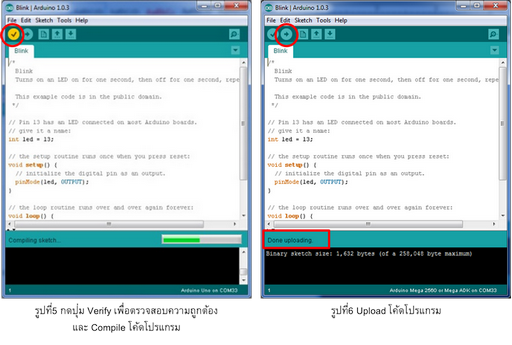

3.) กดปุ่ม Verify เพื่อตรวจสอบความถูกต้องและ Compile โค้ดโปรแกรม จากนั้นกดปุ่ม Upload โค้ดโปรแกรมไปยังบอร์ด Arduino ผ่านทางสาย USB เมื่ออับโหลดเรียบร้อยแล้ว จะแสดงข้อความบนแถบข้างล่าง “Done uploading” และบอร์ดจะเริ่มทำงานตามที่เขียนโปรแกรมไว้ได้ทันที

แหล่งที่มา: บทความ Arduino คืออะไร ตอนที่1 แนะนำเพื่อนใหม่ที่ชื่อ Arduino

Create Date : 02 มีนาคม 2562
Last Update : 2 มีนาคม 2562 12:43:32 น.
Counter : 3223 Pageviews.

0 comment

Arduino คืออะไร?

Arduino อ่านว่า (อา-ดู-อิ-โน่ หรือ อาดุยโน่) เป็นบอร์ดไมโครคอนโทรเลอร์ตระกูล AVR ที่มีการพัฒนาแบบ Open Source คือมีการเปิดเผยข้อมูลทั้งด้าน Hardware และ Software ตัวบอร์ด Arduino ถูกออกแบบมาให้ใช้งานได้ง่าย ดังนั้นจึงเหมาะสำหรับผู้เริ่มต้นศึกษา ทั้งนี้ผู้ใช้งานยังสามารถดัดแปลง เพิ่มเติม พัฒนาต่อยอดทั้งตัวบอร์ด หรือโปรแกรมต่อได้อีกด้วย

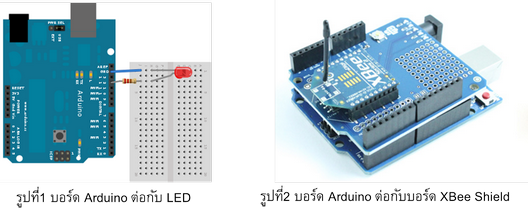

ความง่ายของบอร์ด Arduino ในการต่ออุปกรณ์เสริมต่างๆ คือผู้ใช้งานสามารถต่อวงจรอิเล็กทรอนิคส์จากภายนอกแล้วเชื่อมต่อเข้ามาที่ขา I/O (Input/Output) ของบอร์ด (ดูตัวอย่างรูปที่ 1) หรือเพื่อความสะดวกสามารถเลือกต่อกับบอร์ดเสริม (Arduino Shield) ประเภทต่างๆ (ดูตัวอย่างรูปที่ 2) เช่น Arduino XBee Shield, Arduino Wireless Shield, Arduino GPRS Shield เป็นต้น มาเสียบกับบอร์ดบนบอร์ด Arduino แล้วเขียนโปรแกรมพัฒนาต่อได้เลย
