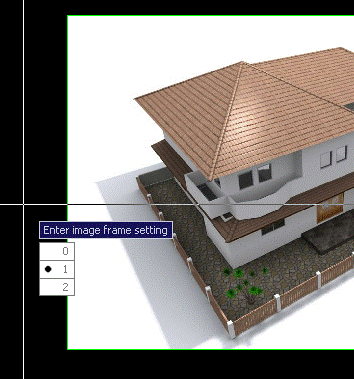

AUTOLISP-AUTO PLOT ปริ้นอัตโนมัติ V.2 สวัสดีครับ หลังจากที่ได้ เขียนคำสั่ง Auto plot เวอร์ชั่น แรก ก็ได้มี ความเห็นเกี่ยว ต้องการปริ้น ครั้งเดียวหลายๆหน้า ซึ่งจะช่วยประหยัดเวลา และการตั้งค่า อย่างมากเลยที่เดียวครับ เลยพัฒนาคำสั่ง Auto plot ใหม่ เป็น เวอร์ชั่น 2 ซึ่งสามารถ ปริ้นได้หลายๆหน้า ใช้ได้กับ โหมด model และ layout ไปดูขั้นตอนการทำงานกันเลยดีกว่าครับ โหมด Layout 1.ป้อนคำสั่ง โปรแกรมก็จะแสดง Option ให้เลือก ชนิดขอการปริ้น ในตัวอย่าง ผมเลือก 3 plot เป็น PDF size A3 2.ในส่วนของ A3 PDF  ก็จะมี Option เลือกอีกดังนี้ครับ  2.1 Create a folder PDF from original file:  เป็นการสร้าง folder PDF  เข้าไปยัง  folder ที่ไฟล์ CAD อยู่  แล้ว SAVE ไฟล์ PDF เข้าไปใน   folder PDF 2.2 Save PDF to original: เป็นการ SAVE ไฟล์ PDF เข้าไปยัง ตำแหน่ง  folder ที่ไฟล์ CAD อยู่ โดยไม่สร้าง  folder เพิ่ม 2.3 Customized: ให้เรากำหนดเองว่า ต้องการ save ไฟล์ PDF ไว้ ตรงไหน ซึ่ง Option นี้ จะแสดง ภาพ preview ให้ดู 3.เมื่อเลือก option ต่อจากข้อ 2 โปรแกรม ก็จะถามต่อว่า    3.1 Current Layout: ปริ้น เฉพาะ layout ที่กำลังทำงานอยู่    3.2 All Layout: ปริ้น ทุกๆ  layout โหมด Model 1.ป้อนคำสั่ง โปรแกรมก็จะแสดง Option ให้เลือก ชนิดขอการปริ้น เหมือกับ layout 2.เมื่อทำตามขั้ตอน เหมือน โหมด Layout แล้ว โปรแกรม ก็จะให้ เลือก งานทีต้องการ plot  ซึ่งสามารถ เลือก คลุมทีเดียวทั้งหมดเลยก็ได้ หรือจะเลือกเฉพาะ บางงานก็ได้ครับ จากนั้นโปรแกรม ก็จะ save เป็น PDF ตาม Option ที่เราเลือกไว้ สำหรับการ Plot ไปยัง Printer ขั้นตอนนการทำงานก็จะเหมือนกัน เพียงแต่จะไม่มี  ในส่วนของ option PDF คลิปตัวอย่างการใช้งาน เนื่องจากว่า โปรแกรม ตัวนี้เป็นโปรแกรม เฉพาะเครื่อง จึงต้องมีการ ตั้งค่าต่างๆ ก่อนการใช้งาน ได้แก่ ชื่อ plotter,sizeกระดาษ,plotstye,และอื่น และ Option ชนิด ของการ plot ตามงานที่ต้องการของแต่ละคนรสนใจ ติดต่อทางEmail ครับ siani_3d@yahoo.com   Create Date : 29 ตุลาคม 2554     Last Update : 29 ตุลาคม 2554 13:18:14 น. Counter : 5242 Pageviews.   0 comment Share Tweet

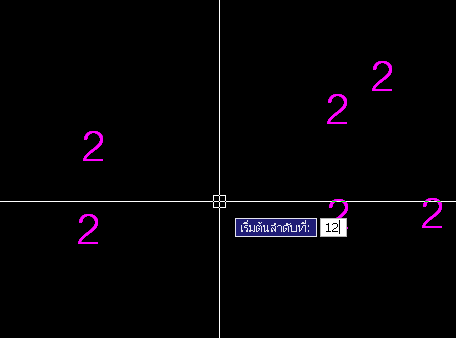

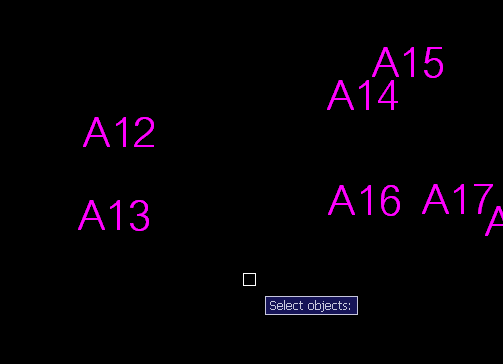

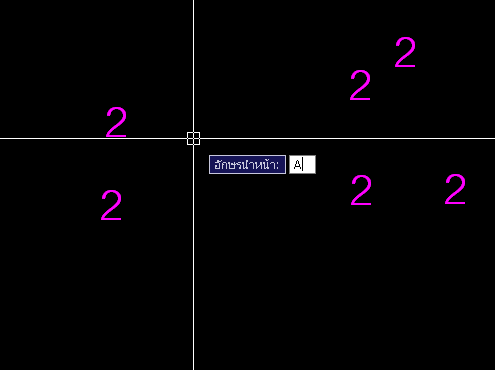

Auto LISP- Run counter-text+number ตัวอักษร+บวกตัวเลข ไปเรื่อยๆ ตัวอักษร+บวกตัวเลข ไปเรื่อยๆ คำสั่ง summ ขั้นตอนใช้งานมีดังนี้ 1.พิมพ์คำสั่ง summ - ป้อนตัวที่ต้องการ เช่น A 2.ป้อนตัวเลขที่ต้องการ - กรอกตัวเลขที่ต้องการ จะให้ Run เริ่มต้น เช่น 12 3.เลือก text ทีเป็นตัวเลข ที่ต้องการจะให้ Run   Create Date : 05 กันยายน 2554     Last Update : 10 กันยายน 2554 18:34:35 น. Counter : 2281 Pageviews.   1 comment Share Tweet

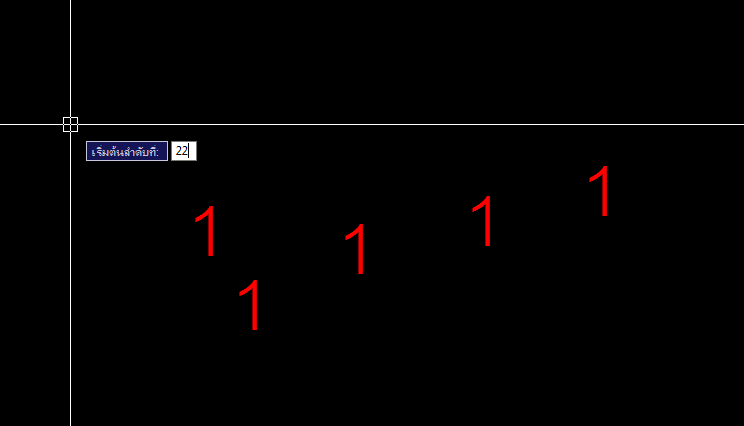

Auto LISP- Run counter-number บวกตัวเลข ไปเรื่อยๆ ใช้สำหรับ Run counter ตัวเลขต่างๆ ใช้ได้ เฉพาะ ตัวเลขอย่างเดียว คำสั่ง sum ขั้นตอนใช้งานมีดังนี้ 1.พิมพ์คำสั่ง sum - กรอกตัวเลขที่ต้องการ จะให้ Run เริ่มต้น เช่น 22 2.เลือก text ทีเป็นตัวเลข ที่ต้องการจะให้ Run   Create Date : 05 กันยายน 2554     Last Update : 5 กันยายน 2554 14:11:35 น. Counter : 1735 Pageviews.   2 comment Share Tweet

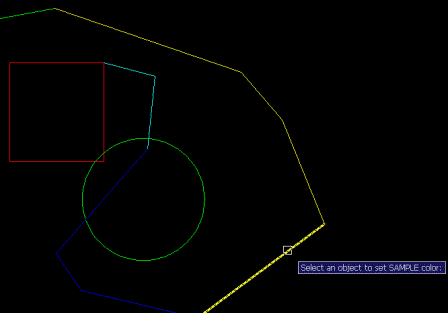

AutoLISP-เปลียน layerและ สี ของ object หลักการทำงานของ lisp จะมี optionให้เลือกดังนี้ คือ 1.เปลี่ยน layer ด้วย สี จากสีของ object ต้นฉบับ ที่เลือกไว้ โปรแกรมก็จะทำการค้นหา object ที่มีสีเดียวกัน แล้วก็เปลี่ยน เป็น layer ที่เรากำหนด - เหมาะสำหรับ การplot stye แบบกำหนดความหนาเส้นตาม layer เริ่มกันเลย 1.เลือก layer เปลี่ยน รอไว้เลย 2.พิมพ์ คำสั่ง CCL 3.เลือก object เป็นสีต้นฉบับ ที่ต้องการให้โปรแกรม เลือก 4.จากนั้น สามารถเลือก แบบ windows เลย โปรแกรม จะทำการคัดเลือก เล้นตามสี ที่เราเลือกไว้ ในขั้นตอนที่ 3 เท่านี้ก็เป็นอันเสร็จ โปรแกรมจะเปลี่ยน layer ให้ตามที่เราเลือกไว้ครับ 2.เปลี่ยน สี ด้วย สี จากสีของ object ต้นฉบับ ที่เลือกไว้ แล้วเลือก object สีอื่น ที่ต้องการให้เปลี่ยน โปรแกรมก็จะทำการค้นหา object ที่มีสีเดียวกัน เปลี่ยน เป็นสี object ต้นฉบับ เหมาะสำหรับ การplot stye แบบกำหนดความหนาเส้นตาม สี เริ่มกันเลย 1. พิมพ์ คำสั่ง CLO 2. โปรแกรม จะแสดง dialogbox ให้เราเลือกสีต้องที่จะการจะเปลี่ยนเป็น 3. เลือกสี object ต้นแบบ ที่ต้องการเปลี่ยน 4.จากนั้น สามารถเลือก แบบ windows เลย โปรแกรม จะทำการคัดเลือก เล้นตามสี ที่เราเลือกไว้ ในขั้นตอนที่ 3 เท่านี้ก็เป็นอันเสร็จ โปรแกรมจะเปลี่ยน สี ให้ตามที่เราเลือกไว้ในข้อ 1 ครับ   Create Date : 02 สิงหาคม 2554     Last Update : 3 สิงหาคม 2554 9:10:19 น. Counter : 3203 Pageviews.   2 comment Share Tweet

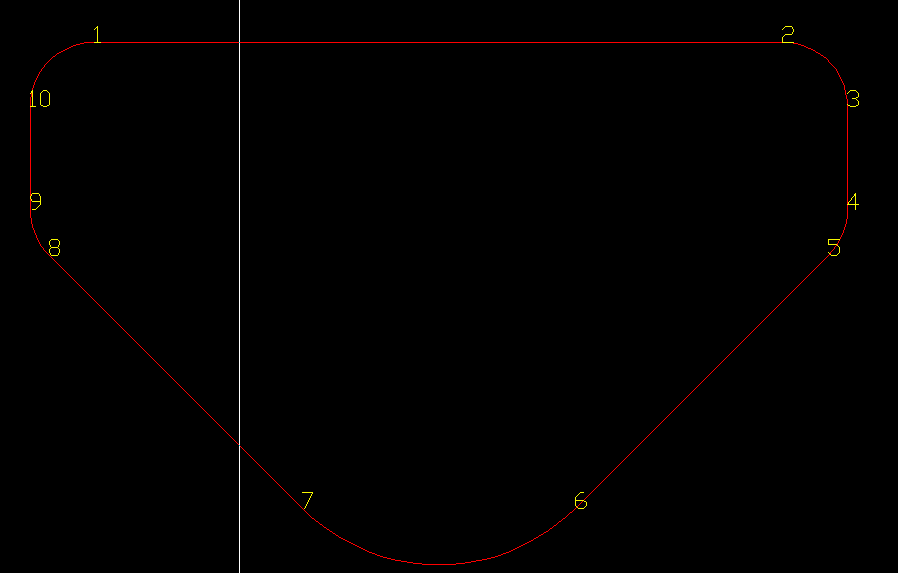

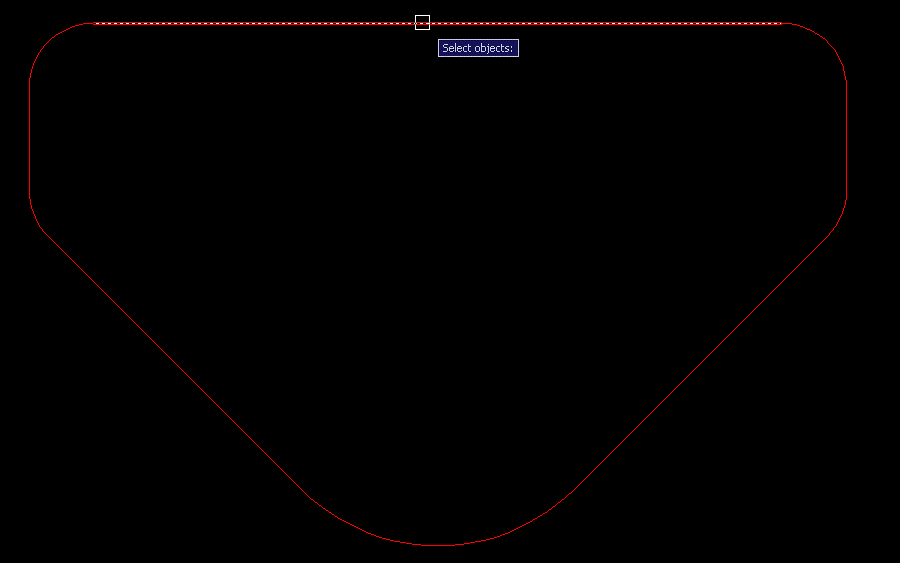

AUTOLISP-XYZ coordinates-Multiple object โปรแกรม หาค่าพิกัด แบบ Multiple object โปรแกรมนี้เหมาะสำหรับ การนำค่า Point ไปใช้กับงาน CNC โดยการ Select เพียง ครั้งเดียว เส้นที่อยู่ติดกัน ก็จะถูกเลือกเองแบบ อัตโนมัิติ ไม่จำเป็นต้องเป็นเส้น polyline จากรูปเป็นการเลือกเส้น LINE ตามปกติเพียง 1 เส้น จากนั้นโปรแกรม ก็จะเลือกเส้นอื่นๆ ที่อยู่ติดกัน ให้แบบ อัตโนมัิติ พร้อมกับเก็บค่า coordinate แต่ละจุดตามหมายเลข จากนั้นก็เก็บ ค่า ลงไฟล์ text พร้อม บอกประเภทของเส้น และรัศมี ในส่วนของ ARC *สังเกตได้ว่า ตัวเลขปรากฎใน AUTO CAD นั้น มี 1- 10 แต่ค่าตัวเลขปรากฎในไฟล์ tex นั้น มี 1- 11 โปรแกรมนี้เหมาะสำหรับ การนำค่า Point ไปใช้กับงาน CNC ต่อไป.... กำหนด จุดค่า เริ่มต้น จากค่าตัวเลข ที่ปรากฎ โดยการเลือกตัวเลข ว่าจะให้ค่าไหนเป็นจุดเริ่มต้น หรือจุดที่ 1 พร้อมกับตัวเลือก ให้ตัวเลขวิ่ง วนซ้าย หรือ วนขวา ท่านที่สนใจ โหลด โปรแกรมตัวอย่าง ไปทดลองดูครับ คำสั่ง ptt   Create Date : 22 เมษายน 2554     Last Update : 11 พฤษภาคม 2554 9:45:36 น. Counter : 3361 Pageviews.   7 comment Share Tweet
