1. บทนำในอุตสาหกรรมการผลิตเหล็กสมัยใหม่ ระบบควบคุมการไหลของเหล็กหลอมเหลวมีความสำคัญอย่างยิ่งต่อความปลอดภัย ความเสถียรของกระบวนการ และคุณภาพของผลิตภัณฑ์ หนึ่งในระบบที่ถูกใช้อย่างแพร่หลายที่สุดคือ ระบบสไลด์เกต (Slide Gate System) ซึ่งมี แผ่นสไลด์เกต (Slide Gate Plate) เป็นชิ้นส่วนหลักในการควบคุม เปิด–ปิด หรือปรับอัตราการไหลของเหล็กหลอมเหลวจากก้นกระบวนการ เช่น จาก Ladle ไปยัง Tundish หรือจาก Tundish ไปยังแม่พิมพ์หล่อแบบต่อเนื่อง แม้แผ่นสไลด์เกตจะถูกออกแบบให้มีความแข็งแรงและทนต่อสภาวะรุนแรง แต่ในการใช้งานจริงกลับพบปัญหาหลายประการที่ส่งผลต่ออายุการใช้งาน ความปลอดภัย และคุณภาพเหล็ก บทความนี้มุ่งเน้นการอธิบาย ปัญหาที่เกิดขึ้นกับแผ่นสไลด์เกต อย่างเป็นระบบ พร้อมวิเคราะห์กลไกทางวัสดุศาสตร์ กลศาสตร์ และโลหการ เพื่อให้นักศึกษาวิศวกรรมศาสตร์เข้าใจภาพรวมเชิงลึกของปัญหาเหล่านี้

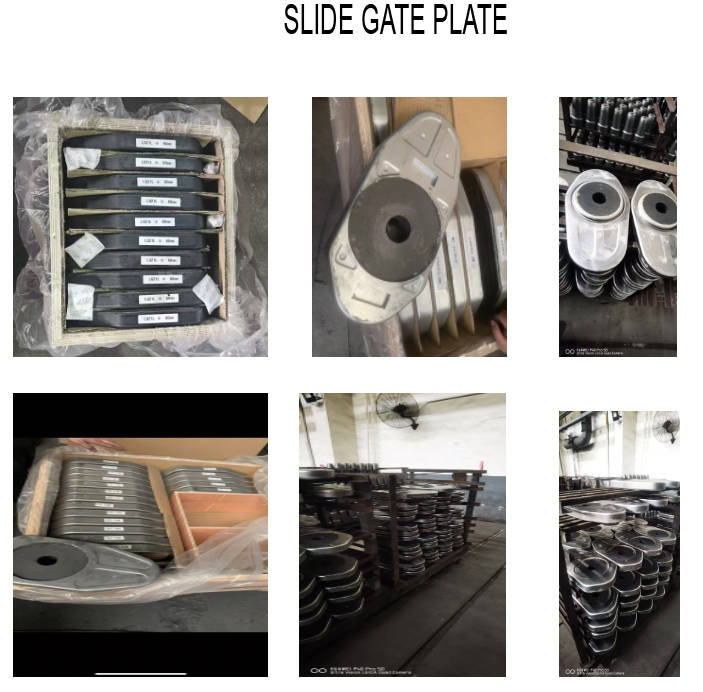

2. ภาพรวมการทำงานของแผ่นสไลด์เกต (บริบทของปัญหา)แผ่นสไลด์เกตเป็นวัสดุทนไฟ (Refractory) ลักษณะเป็นแผ่นเรียบที่มีรู (bore) สำหรับให้เหล็กหลอมเหลวไหลผ่าน โดยทั่วไประบบหนึ่งจะประกอบด้วย: การเลื่อนของแผ่นล่างทำให้รูของแผ่นเกิดการตรงหรือไม่ตรงกัน ส่งผลต่ออัตราการไหลของเหล็ก ปัญหาส่วนใหญ่เกิดจากการที่แผ่นต้อง เลื่อนเชิงกล ขณะสัมผัสกับเหล็กหลอมเหลวที่อุณหภูมิสูงกว่า 1,600°C
3. ปัญหาการกัดกร่อนและการสึกกร่อน (Erosion and Corrosion)3.1 ลักษณะของปัญหาการกัดกร่อนและการสึกกร่อนเป็นปัญหาที่พบบ่อยที่สุด โดยเฉพาะบริเวณรอบรูของแผ่นสไลด์เกต ซึ่งเป็นตำแหน่งที่เหล็กไหลด้วยความเร็วสูง 3.2 สาเหตุหลัก -
ความเร็วการไหลของเหล็กสูง -
ปฏิกิริยาทางเคมีกับ Slag -
เหล็กที่ผ่านการ Calcium treatment -
ระยะเวลาการหล่อที่ยาวต่อเนื่อง 3.3 ผลกระทบ
4. การแตกร้าวจากการช็อกความร้อน (Thermal Shock Cracking)4.1 ลักษณะปัญหาการแตกร้าวจาก Thermal Shock เกิดขึ้นเมื่อแผ่นสไลด์เกตได้รับความร้อนอย่างรวดเร็ว เช่น ขณะเปิด Ladle ครั้งแรก 4.2 สาเหตุ4.3 รูปแบบรอยร้าว4.4 ความเสี่ยงรอยร้าวอาจเป็นทางให้เหล็กแทรกซึมเข้าไปในเนื้อวัสดุ และนำไปสู่การเสียหายรุนแรง
5. ปัญหาแผ่นติดขัด (Plate Jamming)5.1 ความหมายPlate Jamming คือภาวะที่แผ่นล่างไม่สามารถเลื่อนได้ ซึ่งถือเป็นปัญหาที่อันตรายที่สุด 5.2 สาเหตุ5.3 ผลกระทบด้านความปลอดภัย -
ไม่สามารถปิดการไหลฉุกเฉิน -
เพิ่มความเสี่ยงอุบัติเหตุรุนแรง -
เสียหายต่ออุปกรณ์และบุคลากร
6. ปัญหาการรั่วของเหล็ก (Steel Leakage)6.1 ลักษณะปัญหาเหล็กรั่วออกจากรอยต่อระหว่างแผ่นแทนที่จะไหลผ่านรู 6.2 สาเหตุ6.3 ความรุนแรงของปัญหาการรั่วของเหล็กถือเป็นความเสี่ยงด้านความปลอดภัยสูงสุดในโรงงานเหล็ก

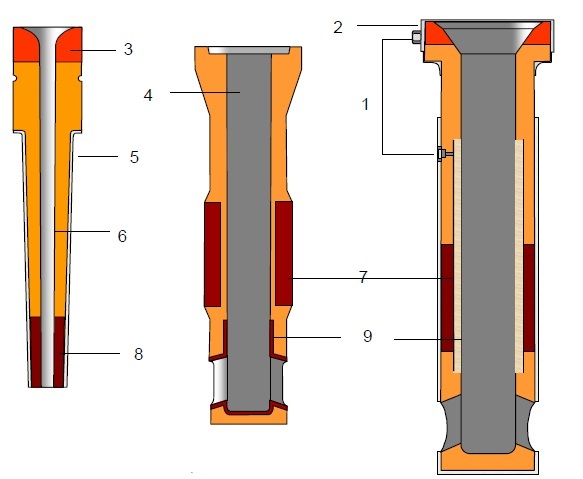

7. ปัญหาการอุดตันร่วมกับหัวฉีด (Nozzle Clogging Interaction)แม้การอุดตันจะมักเกี่ยวข้องกับ SEN หรือ Nozzle แต่แผ่นสไลด์เกตก็มีผลต่อพฤติกรรมการไหล สาเหตุสำคัญผลกระทบ -
อัตราการไหลลดลง -
ต้องเลื่อนแผ่นบ่อยขึ้น -
เพิ่มการสึกหรอ
8. การออกซิเดชันของแผ่นที่มีคาร์บอน (Carbon Oxidation)8.1 ปัญหาแผ่นสไลด์เกตส่วนใหญ่มีคาร์บอนเพื่อเพิ่มความทนต่อ Thermal Shock แต่คาร์บอนจะถูกออกซิไดซ์ได้ง่าย 8.2 ผลกระทบ -
โครงสร้างพรุนเพิ่มขึ้น -
ความแข็งแรงลดลง -
การสึกกร่อนเร็วขึ้น
9. การสึกหรอเชิงกลจากการเลื่อน (Mechanical Wear)การเลื่อนภายใต้แรงกดสูงทำให้เกิด: -
Abrasive wear -
Increased friction -
ต้องใช้แรงกระตุ้นสูงขึ้น
10. ปัญหาจากการติดตั้งและการจัดแนวการติดตั้งผิดพลาดส่งผลให้: -
สึกเฉพาะจุด -
การไหลไม่สมดุล -
อุณหภูมิสะสมเฉพาะตำแหน่ง
11. ตารางสรุปปัญหาหลักของแผ่นสไลด์เกต | ปัญหา | สาเหตุหลัก | ความเสี่ยง | | การสึกกร่อน | การไหลเร็ว / Slag กัด | คุมการไหลไม่ได้ | | Thermal Shock | อุ่นไม่สม่ำเสมอ | แผ่นแตก | | แผ่นติด | เหล็กแทรก | ปิดฉุกเฉินไม่ได้ | | เหล็กรั่ว | ซีลไม่ดี | อันตรายสูง | | Oxidation | คาร์บอนถูกเผา | อายุสั้น |
12. แนวทางแก้ไขเชิงวิศวกรรม12.1 ด้านวัสดุ12.2 ด้านการออกแบบ12.3 ด้านการปฏิบัติการ -
Preheating อย่างถูกต้อง -
ลดความถี่การเลื่อน -
ตรวจสอบการสึกตามรอบหล่อ
13. ความสำคัญทางการศึกษาปัญหาของแผ่นสไลด์เกตเป็นกรณีศึกษาที่ดีมากสำหรับนักศึกษาวิศวกรรมศาสตร์ เพราะสะท้อน:
14. บทสรุปแผ่นสไลด์เกตเป็นหัวใจของระบบควบคุมการไหลในกระบวนการผลิตเหล็ก แต่ต้องทำงานภายใต้สภาวะที่รุนแรงที่สุด ปัญหาที่เกิดขึ้น เช่น การสึกกร่อน การแตกร้าว การติดขัด และการรั่ว ไม่ได้เป็นปัญหาเฉพาะจุด แต่เป็นผลรวมของวัสดุ การออกแบบ และการใช้งาน การเข้าใจปัญหาเหล่านี้อย่างเป็นระบบช่วยให้นักศึกษาวิศวกรรมศาสตร์และวิศวกรสามารถพัฒนาโซลูชันที่ปลอดภัย มีประสิทธิภาพ และยั่งยืนมากขึ้นในอุตสาหกรรมเหล็ก
