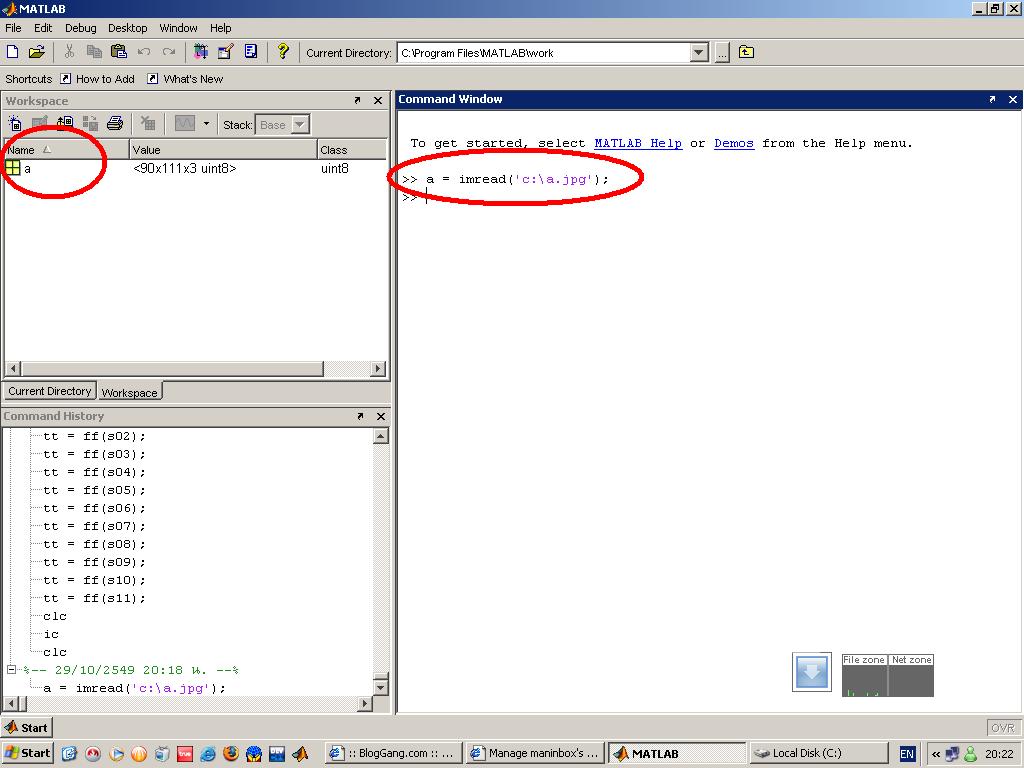

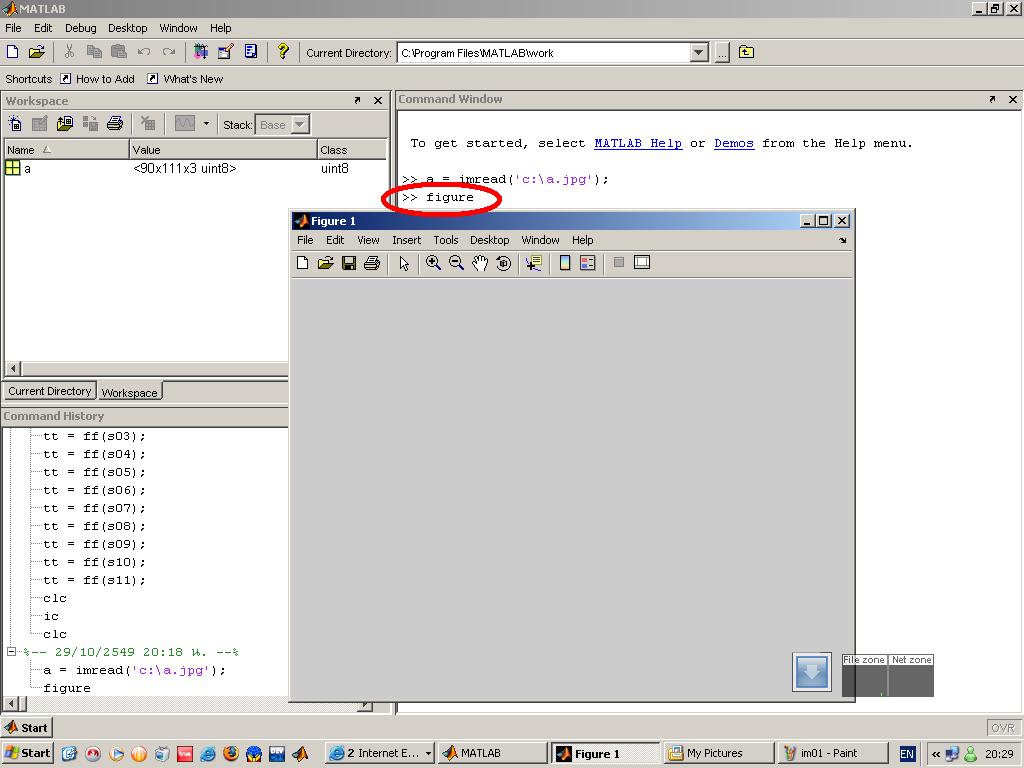

Introduction image processing with matlab part 1 คราวก่อนเราพูดถึงเรื่องข้อมูลรูปการมองเห็นนรูปไปแล้วต่อไปเราจะมาลองเล่นลองเขียนโปรแกรมกันดู เอาง่ายๆ แล้วกัน โดยใช่ matlab แล้วกันนะคับ มีทูลบ๊อกมาให้ง่ายดี เอิ๊กๆๆ การเอารูปเข้ามาในmatlav จะใช้คำสั่ง imread แล้วมันจะดึงค่าเข้ามาสู่ตัวแปรที่เรากำหนดไว้ เช่น a = imread('c:\a.jpg'); มันก็จะนำเอาไฟล์ a.jpg ใน path c: เข้ามาในตัวแปร a ดังรูป อะรูปเข้ามาแล้วเราก็ เช็คดูว่ารูปอะไรที่เข้ามาถูกรูปหรือว่า เราจะแสดงรูปโดยใช้คำสั่ง imshow โดยพิมพ์ figure,imshow(a); โดย figure เป็นการเปิด gui มาใหม่ เพื่อ รอรองรับ การแสดงรูปโดยคำสั้ง imshow ดังรูป ต่อไปถ้าเราใส่ imshow มันก็เปิด gui ใหม่มา พร้อมโชว์รูป หล่อๆ ออกมาเอิ๊กๆๆ เราจะเห็นได้ว่ารูปที่แสดงออกมาเป็นค่าสี่ RGB ซึ่งจะประกอบกันด้วยสามเลเยอร์ โดยแต่ละเลเยอร์มีค่าตั้งแต่ 0 - 255 ไม่เชื่อก็ คลิ๊ก ที่ a ดูได้ เอาดิ ลองดิ เอิ๊กๆๆ ถ้าเกิดเราตั้งการแยกสีออกมาตามเลเยอร์ ก็จะได้ เป็น สี แดง เขียว น้ำเงินตามลำดับ วิธีการแยก ก็ใช้คำสั่ง r = a(:,:,1); คำสั่งนี้ก็จะได้สีแดงออกมา โดย : แรก หมายถึง เอาทั้งหมดในด้าน row ส่วน : ที่สองหมายถึง เอาทั้งหมดในด้าน colum 1 ก็หมายถึง เลเยอร์ แรกก็คือ แดง ถ้าจเอา เขียวก็ 2 น้ำเงินก็สาม 4 ก็คือ เฮ้ยๆๆ ไม่ใช่ลืมไปมีแค่3 เอิ๊กๆๆ โดนหลอก กร๊ากก หลังจากเราแยกสีมาแล้วเราก็ลอง แสดงดู โดย imshow นั้นละคับ อะดูรูปไป จะเห็นได้ว่ารูปอยู่ในรูปลักษระ gray scale เนื่องโดยในรูปจะแสดงให้เห็นว่า ที่เป็ฯสีดำนั้นคือที่ที่ไม่มีสีแดงอยู่(ค่าเป็นศูนย์) ที่มีสีขาวนั้นแสดงว่ามีค่าสีแดงมาก อะคับ แค่นี้ก่อนนะคับ อิอิๆ   Create Date : 28 ตุลาคม 2549     Last Update : 28 ตุลาคม 2549 20:46:53 น. Counter : 3320 Pageviews.   23 comment Share Tweet

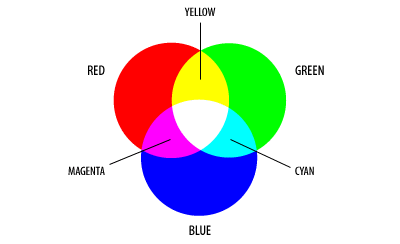

เริ่มสักที สมัคร blog มาเป็นปี แถมขึ้นหัวข้อไว้นานก็ไม่ได้เขียนสักที มัวแต่แรดๆอยู่ วันนี้เบื่อๆเซ็งๆ มาเขียนแล้วกัน เหอๆๆ เริ่มแล้วนะคับ เออถ้ามีอะไรผิดพลาด พี่ๆเพื่อนๆที่รู้ดีกว่าช่วยบอกด้วยแล้วกัน อิอิๆ ว่าด้วยระบบการมองเห็นของคนนั้น โดยปกติ(ย้ำว่าต้องเป็นคนปกติ) เราจะรับภาพได้โดยมีแสงกระทบเข้าวัตถุสะท้อนเข้าตา ในตาจะมีเซลรับค่าสีต่างๆแล้วก็ส่งต่อไปยังสมอง เพื่อแยกว่าวัตถุนั้นเป็นอะไร สิ่งใด ดังรูป จากรูปจะเห็นได้ว่าแสงกระทบเข้ากะเนื้อและสะท้อนเข้าตาเสือ ดวงตาของเสือก็จะทำการประมวลผลว่า ที่เป็นนะ อะไร ถ้ามันประมวลผลไม่ได้ก็อดไปเอิ๊กๆๆ แต่คอมพิวเตอร์ละคับ มันมองยังไง การรับภาพของคอมนั้น เราจะรับผ่านกล้อง สแกน แล้วบันทึกมาเป็ฯไฟล์ เช่น jpg เอย png เอย bmp เอย หลายนามสกุลแล้วแต่ โดยที่ภาพเหล่านั้นที่เรามองเป็นรูปแท้ที่จิง คือ matrix โดยจะมีค่าตั้งกต่ 0 - 255 ถ้าเป็นภาพสี จะเป็น matrix 3 ชุดวางซ่อนกันโดยปกติ คือ RGB และถ้าแยก matrix ออกมา ก็จะได้ภาพเป็น gray scale สามชุด โดยจุดที่เป็นสีขาว แสดงว่าจุดนั้นมีค่าสีสูง ถ้าดำแสดงว่าค่าสีของ matrix ชุดนั้นจะต่ำ เหมือนในรูป รูปที่เป็น RGB รูปที่แสดงค่าของ R ในรูปจะเห็นได้ว่าในที่เป้นพ gray scale และส่วนที่เป็นสีแดงในรูปต้นฉบับนั้น มาในรูปนนี้จะกลายเป็นสีขาว แสดงว่าค่าจุดขาวๆนั้นมีค่าสูง (แต่ก็ไม่เกิน 255)รูปต่อไปจะเป็นรูปของค่า G และ B และเมื่อ matrix ทั้งสามซ้อนกันก็จะเกิดการผสมของสีตามแม่สีที่เราเรียนมาในตอนประถม อิอิๆดีนะตอนนั้นยังได้เกรดสี่วิชาศิลปะอยู่ เอิ๊กๆ อธิบายไปงงไหมหว่า   Create Date : 18 พฤษภาคม 2549     Last Update : 18 พฤษภาคม 2549 21:33:28 น. Counter : 539 Pageviews.   15 comment Share Tweet
