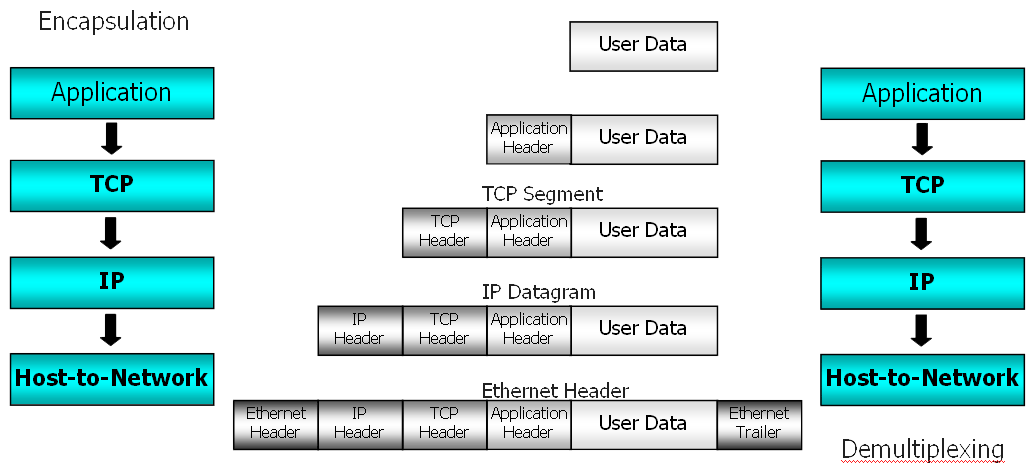

TCP/IP Protocol TCP/IP มีจุดประสงค์ของการสื่อสารตามมาตรฐาน สามประการคือ 1.เพื่อใช้ติดต่อสื่อสารระหว่างระบบที่มีความแตกต่างกัน 2.ความสามารถในการแก้ไขปัญหาที่เกิดขึ้นในระบบเครือข่าย เช่นในกรณีที่ผู้ส่งและผู้รับยังคงมีการติดต่อกันอยู่ แต่โหนดกลางทีใช้เป็นผู้ช่วยรับ-ส่งเกิดเสียหายใช้การไม่ได้ หรือสายสื่อสารบางช่วงถูกตัดขาด กฎการสื่อสารนี้จะต้องสามารถจัดหาทางเลือกอื่นเพื่อทำให้การสื่อสารดำเนินต่อไปได้โดยอัตโนมัติ 3.มีความคล่องตัวต่อการสื่อสารข้อมูลได้หลายชนิดทั้งแบบที่ไม่มีความเร่งด่วน เช่น การจัดส่งแฟ้มข้อมูล และแบบที่ต้องการรับประกันความเร่งด่วนของข้อมูล เช่น การสื่อสารแบบ real-time และทั้งการสื่อสารแบบเสียง (Voice) และข้อมูล (data) Encapsulation/Demultiplexing การส่งข้อมูลผ่านในแต่ละเลเยอร์ แต่ละเลเยอร์จะทำการประกอบข้อมูลที่ได้รับมา กับข้อมูลส่วนควบคุมซึ่งถูกนำมาไว้ในส่วนหัวของข้อมูลเรียกว่า Header ภายใน Header จะบรรจุข้อมูลที่สำคัญของโปรโตคอลที่ทำการ Encapsulate เมื่อผู้รับได้รับข้อมูล ก็จะเกิดกระบวนการทำงานย้อนกลับคือ โปรโตคอลเดียวกัน ทางฝั่งผู้รับก็จะได้รับข้อมูลส่วนที่เป็น Header ก่อนและนำไปประมวลและทราบว่าข้อมูลที่ตามมามีลักษณะอย่างไร ซึ่งกระบวนการย้อนกลับนี้เรียกว่า Demultiplexing รูปที่1 ขั้นตอนการ Encapsulation และ Demultiplexing ข้อมูลที่ผ่านการ Encapsulate ในแต่ละเลเยอร์มีชื่อเรียกแตกต่างกัน ดังนี้ ข้อมูลที่มาจาก User หรือก็คือข้อมูลที่ User เป็นผู้ป้อนให้กับ Application เรียกว่า User Data เมื่อแอพพลิเคชั่นได้รับข้อมูลจาก user ก็จะนำมาประกอบกับส่วนหัวของแอพพลิเคชั่น เรียกว่า Application Data และส่งต่อไปยังโปรโตคอล TCP เมื่อโปรโตคอล TCP ได้รับ Application Data ก็จะนำมารวมกับ Header ของ โปรโตคอล TCP เรียกว่า TCP Segment และส่งต่อไปยังโปรโตคอล IP เมื่อโปรโตคอล IP ได้รับ TCP Segment ก็จะนำมารวมกับ Header ของ โปรโตคอล IP เรียกว่า IP Datagram และส่งต่อไปยังเลเยอร์ Host-to-Network Layer ในระดับ Host-to-Network จะนำ IP Datagram มาเพิ่มส่วน Error Correction และ flag เรียกว่า Ethernet Frame ก่อนจะแปลงข้อมูลเป็นสัญญาณไฟฟ้า ส่งผ่านสายสัญญาณที่เชื่อมโยงอยู่ต่อไป ในแต่ละเลเยอร์ของโครงสร้าง TCP/IP สามารถอธิบายได้ดังนี้ รูปที่2 โครงสร้าง TCP/IP 1. ชั้นโฮสต์-เครือข่าย (Host-to-Network Layer) โพรโตคอลสำหรับการควบคุมการสื่อสารในชั้นนี้เป็นสิ่งที่ไม่มีการกำหนดรายละเอียดอย่างเป็นทางการ หน้าที่หลักคือการรับข้อมูลจากชั้นสื่อสาร IP มาแล้วส่งไปยังโหนดที่ระบุไว้ในเส้นทางเดินข้อมูลทางด้านผู้รับก็จะทำงานในทางกลับกัน คือรับข้อมูลจากสายสื่อสารแล้วนำส่งให้กับโปรแกรมในชั้นสื่อสาร 2. ชั้นสื่อสารอินเทอร์เน็ต (The Internet Layer) ใช้ประเภทของระบบการสื่อสารที่เรียกว่า ระบบเครือข่ายแบบสลับช่องสื่อสารระดับแพ็กเก็ต (packet-switching network) ซึ่งเป็นการติดต่อแบบไม่ต่อเนื่อง (Connectionless) หลักการทำงานคือการปล่อยให้ข้อมูลขนาดเล็กที่เรียกว่า แพ็กเก็ต (Packet) สามารถไหลจากโหนดผู้ส่งไปตามโหนดต่างๆ ในระบบจนถึงจุดหมายปลายทางได้โดยอิสระ หากว่ามีการส่งแพ็กเก็ตออกมาเป็นชุดโดยมีจุดหมายปลายทางเดียวกันในระหว่างการเดินทางในเครือข่าย แพ็กเก็ตแต่ละตัวในชุดนี้ก็จะเป็นอิสระแก่กันและกัน ดังนั้น แพ็กเก็ตที่ส่งไปถึงปลายทางอาจจะไม่เป็นไปตามลำดับก็ได้ a. IP (Internet Protocol) IP เป็นโปรโตคอลในระดับเน็ตเวิร์คเลเยอร์ ทำหน้าที่จัดการเกี่ยวกับแอดเดรสและข้อมูล และควบคุมการส่งข้อมูลบางอย่างที่ใช้ในการหาเส้นทางของแพ็กเก็ต ซึ่งกลไกในการหาเส้นทางของ IP จะมีความสามารถในการหาเส้นทางที่ดีที่สุด และสามารถเปลี่ยนแปลงเส้นทางได้ในระหว่างการส่งข้อมูล และมีระบบการแยกและประกอบดาต้าแกรม (datagram) เพื่อรองรับการส่งข้อมูลระดับ data link ที่มีขนาด MTU (Maximum Transmission Unit) ทีแตกต่างกัน ทำให้สามารถนำ IP ไปใช้บนโปรโตคอลอื่นได้หลากหลาย เช่น Ethernet ,Token Ring หรือ Apple Talk การเชื่อมต่อของ IP เพื่อทำการส่งข้อมูล จะเป็นแบบ connectionless หรือเกิดเส้นทางการเชื่อมต่อในทุกๆครั้งของการส่งข้อมูล 1 ดาต้าแกรม โดยจะไม่ทราบถึงข้อมูลดาต้าแกรมที่ส่งก่อนหน้าหรือส่งตามมา แต่การส่งข้อมูลใน 1 ดาต้าแกรม อาจจะเกิดการส่งได้หลายครั้งในกรณีที่มีการแบ่งข้อมูลออกเป็นส่วนย่อยๆ (fragmentation) และถูกนำไปรวมเป็นดาต้าแกรมเดิมเมื่อถึงปลายทาง รูปที่ 3 IP Header b. ICMP (Internet Control Message Protocol) ICMP เป็นโปรโตคอลที่ใช้ในการตรวจสอบและรายงานสถานภาพของดาต้าแกรม (Datagram) ในกรณีที่เกิดปัญหากับดาต้าแกรม เช่น เราเตอร์ไม่สามารถส่งดาต้าแกรมไปถึงปลายทางได้ ICMP จะถูกส่งออกไปยังโฮสต้นทางเพื่อรายงานข้อผิดพลาด ที่เกิดขึ้น อย่างไรก็ดี ไม่มีอะไรรับประกันได้ว่า ICMP Message ที่ส่งไปจะถึงผู้รับจริงหรือไม่ หากมีการส่งดาต้าแกรมออกไปแล้วไม่มี ICMP Message ฟ้อง Error กลับมา ก็แปลความหมายได้สองกรณีคือ ข้อมูลถูกส่งไปถึงปลายทางอย่างเรียบร้อย หรืออาจจะมีปัญหา ในการสื่อสารทั้งการส่งดาต้าแกรม และ ICMP Message ที่ส่งกลับมาก็มีปัญหาระว่างทางก็ได้ ICMP จึงเป็นโปรโตคอลที่ไม่มีความน่าเชื่อถือ (unreliable) ซึ่งจะเป็นหน้าที่ของ โปรโตคอลในระดับสูงกว่า Network Layer ในการจัดการให้การสื่อสารนั้นๆ มีความน่าเชื่อถือ ในส่วนของ ICMP Message จะประกอบด้วย Type ขนาด 8 บิต Checksum ขนาด 16 บิต และส่วนของ Content ซึ่งจะมีขนาดแตกต่างกันไปตาม Type และ Code ดังรูป รูปที่ 4 ICMP Header 3. ชั้นสื่อสารนำส่งข้อมูล (Transport Layer) แบ่งเป็นโพรโตคอล 2 ชนิดตามลักษณะ ลักษณะแรกเรียกว่า Transmission Control Protocol (TCP) เป็นแบบที่มีการกำหนดช่วงการสื่อสารตลอดระยะเวลาการสื่อสาร (connection-oriented) ซึ่งจะยอมให้มีการส่งข้อมูลเป็นแบบ Byte stream ที่ไว้ใจได้โดยไม่มีข้อผิดพลาด ข้อมูลที่มีปริมาณมากจะถูกแบ่งออกเป็นส่วนเล็กๆ เรียกว่า message ซึ่งจะถูกส่งไปยังผู้รับผ่านทางชั้นสื่อสารของอินเทอร์เน็ต ทางฝ่ายผู้รับจะนำ message มาเรียงต่อกันตามลำดับเป็นข้อมูลตัวเดิม TCP ยังมีความสามารถในการควบคุมการไหลของข้อมูลเพื่อป้องกันไม่ให้ผู้ส่ง ส่งข้อมูลเร็วเกินกว่าที่ผู้รับจะทำงานได้ทันอีกด้วย โปรโตคอลการนำส่งข้อมูลแบบที่สองเรียกว่า UDP (User Datagram Protocol) เป็นการติดต่อแบบไม่ต่อเนื่อง (connectionless) มีการตรวจสอบความถูกต้องของข้อมูลแต่จะไม่มีการแจ้งกลับไปยังผู้ส่ง จึงถือได้ว่าไม่มีการตรวจสอบความถูกต้องของข้อมูล อย่างไรก็ตาม วิธีการนี้มีข้อดีในด้านความรวดเร็วในการส่งข้อมูล จึงนิยมใช้ในระบบผู้ให้และผู้ใช้บริการ (client/server system) ซึ่งมีการสื่อสารแบบ ถาม/ตอบ (request/reply) นอกจากนั้นยังใช้ในการส่งข้อมูลประเภทภาพเคลื่อนไหวหรือการส่งเสียง (voice) ทางอินเทอร์เน็ต a. UDP : (User Datagram Protocol) เป็นโปรโตคอลที่อยู่ใน Transport Layer เมื่อเทียบกับโมเดล OSI โดยการส่งข้อมูลของ UDP นั้นจะเป็นการส่งครั้งละ 1 ชุดข้อมูล เรียกว่า UDP datagram ซึ่งจะไม่มีความสัมพันธ์กันระหว่างดาต้าแกรมและจะไม่มีกลไกการตรวจสอบความสำเร็จในการรับส่งข้อมูล กลไกการตรวจสอบโดย checksum ของ UDP นั้นเพื่อเป็นการป้องกันข้อมูลที่อาจจะถูกแก้ไข หรือมีความผิดพลาดระหว่างการส่ง และหากเกิดเหตุการณ์ดังกล่าว ปลายทางจะได้รู้ว่ามีข้อผิดพลาดเกิดขึ้น แต่มันจะเป็นการตรวจสอบเพียงฝ่ายเดียวเท่านั้น โดยในข้อกำหนดของ UDP หากพบว่า Checksum Error ก็ให้ผู้รับปลายทางทำการทิ้งข้อมูลนั้น แต่จะไม่มีการแจ้งกลับไปยังผู้ส่งแต่อย่างใด การรับส่งข้อมูลแต่ละครั้งหากเกิดข้อผิดพลาดในระดับ IP เช่น ส่งไม่ถึง, หมดเวลา ผู้ส่งจะได้รับ Error Message จากระดับ IP เป็น ICMP Error Message แต่เมื่อข้อมูลส่งถึงปลายทางถูกต้อง แต่เกิดข้อผิดพลาดในส่วนของ UDP เอง จะไม่มีการยืนยัน หรือแจ้งให้ผู้ส่งทราบแต่อย่างใด รูปที่ 5 UDP Header มีรายละเอียด ดังนี้ 1.Source Port Number : หมายเลขพอร์ตต้นทางที่ส่งดาต้าแกรมนี้ 2.Destination Port Number : หมายเลขพอร์ตปลายทางที่จะเป็นผู้รับดาต้าแกรม 3.UDP Length : ความยาวของดาต้าแกรม ทั้งส่วน Header และ data นั่นหมายความว่า ค่าที่น้อยที่สุดในฟิลด์นี้คือ 8 ซึ่งเป็นขนาดของ Header 4.Checksum : เป็นตัวตรวจสอบความถูกต้องของ UDP datagram และจะนำข้อมูลบางส่วนใน IP Header มาคำนวณด้วย b. TCP : (Transmission Control Protocol) อยู่ใน Transport Layer เช่นเดียวกับ UDP ทำหน้าที่จัดการและควบคุมการรับส่งข้อมูล ซึ่งมีความสามารถและรายละเอียดมากกว่า UDP โดยดาต้าแกรมของ TCP จะมีความสัมพันธ์ต่อเนื่องกัน และมีกลไกควบคุมการรับส่งข้อมูลให้มีความถูกต้อง (reliable) และมีการสื่อสารอย่างเป็นกระบวนการ (connection-oriented) รูปที่ 6 TCP Header มีรายละเอียด ดังนี้ Source Port Number : หมายเลขพอร์ตต้นทางที่ส่งดาต้าแกรมนี้ Destination Port Number : หมายเลขพอร์ตปลายทางที่จะเป็นผู้รับดาต้าแกรม Sequence Number : ฟิลด์ที่ระบุหมายเลขลำดับอ้างอิงในการสื่อสารข้อมูลแต่ละครั้ง เพื่อใช้ในการแยกแยะว่าเป็นข้อมูลของชุดใด และนำมาจัดลำดับได้ถูกต้อง Acknowledgment Number : ทำหน้าที่เช่นเดียวกับ Sequence Number แต่จะใช้ในการตอบรับ Header Length : โดยปกติความยาวของเฮดเดอร์ TCP จะมีความยาว 20 ไบต์ แต่อาจจะมากกว่านั้น ถ้ามีข้อมูลในฟิลด์ option แต่ต้องไม่เกิน 60 ไบต์ Flag : เป็นข้อมูลระดับบิตที่อยู่ในเฮดเดอร์ TCP โดยใช้เป็นตัวบอกคุณสมบัติของแพ็กเก็ต TCP ขณะนั้นๆ และใช้เป็นตัวควบคุมจังหวะการรับส่งข้อมูลด้วย ซึ่ง Flag มีอยู่ทั้งหมด 6 บิต เอกสารอ้างอิง [1] Andrew S. Tanenbaum. Computer Networks. หน้า32-35 , 432-434 , 463-465 [2] เรืองไกร รังสิพล. เจาะระบบ TCP/IP : จุดอ่อนของโปรโตคอลและวิธีป้องกัน . บริษัท โปรวิชั่น จำกัด. 2001   Create Date : 17 กันยายน 2550     Last Update : 17 กันยายน 2550 19:09:24 น. Counter : 809 Pageviews.   6 comment Share Tweet
