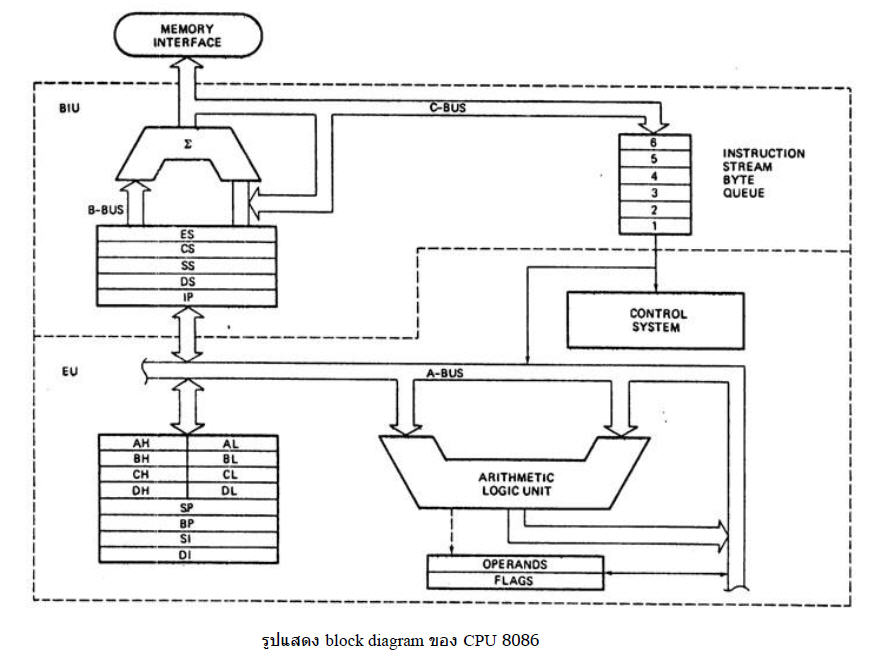

โครงสร้างสถาปัตยกรรมของ CPU 8086 (8086 block diagram)

    โครงสร้างสถาปัตยกรรมของ CPU 8086 (8086 block diagram) 8086 มีแอดเดรส 20 เส้น ซึ่งทาให้อ้างแอดเดรสได้ถึง 1,045,576 ไบต์ (หรือ 1 เมกะไบต์) หรือมากเป็น 16 เท่า ของไมโครโปรเซสเซอร์ขนาด 8 บิต data bus มีขนาด 16 บิต ทาให้ 8086 สามารถเรียกข้อมูลได้ทีละ 1เวิร์ด หรือ 2 ไบต์ได้และยังเตรียมพร้อมสาหรับการทางานแบบ ใช้หลาย CPU และรวมทั้งการทางาน ร่วม กับอุปกรณ์อื่นที่จะทางานร่วมกัน 8086 ได้ด้วย รู

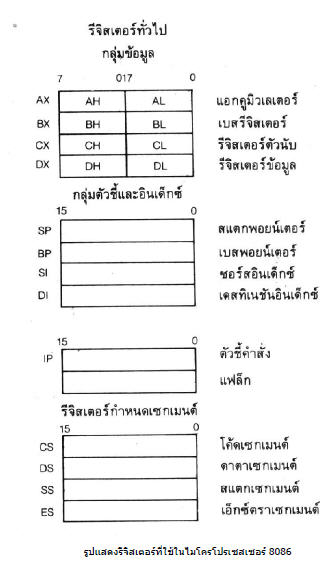

  • Register ของ CPU 8086 รีจิสเตอร์ของ 8086 ประกอบด้วยรีจิสเตอร์สาหรับจุดประสงค์ทั่วไป, รีจิสเตอร์ ชี้คาสั่ง flag และ เซกเมนต์ รีจิสเตอร์ รีจิสเตอร์เหล่านี้นามาใช้งานสาหรับการอ้าง address แสดงสถานะของเครื่อง และสาหรับ fetch คาสั่งเพื่อมาตีความ และกระทาตาม ในบรรดารีจิสเตอร์ที่มีอยู่ทั้งหมดของ 8086 เป็นรีจิสเตอร์ขนาด 16 บิต รีจิสเตอร์ AX จะประกอบ ด้วย AH และ AL โดย AX ทาหน้าที่ในการใช้คูณหารหรือเป็นรีจิสเตอร์ เกี่ยวกับอินพุตเอาต์พุต ที่เป็นเวิร์ด AL ทา หน้าที่ใข้ในการคานวณ คูณหาร หรือทางานเกี่ยวกับอินพุต เอาต์พุท แปลง ข้อมูลจัดการคานวณแบบตัวเลข ฐานสิบแบบ 8 บิต ส่วน AH ใช้เป็นรีจิสเตอร์ในการคูณและ หารได้ BX ใช้ในการแปลงข้อมูล CX ใช้ในคาสั่ง จัดการเกี่ยวกับสตริง และการลูป CL ใช้เป็นตัวแปรสาหรับการเลื่อนบิตหรือหมุนบิต DX ใช้ในคาสั่งคูณ หารเป็นเวิร์ดหรือใช้ในรูปแบบอ้างอินพุตเอาต์พุตแบบอ้อม SP ใช้กับคาสั่งสแตก SI และ DI ใช้กับคาสั่งที่เกี่ยวกับสตริง
