การออกแบบเครือข่ายอีเทอร์เน็ต

การออกแบบเครือข่ายอีเธอร์เน็ตจุดเริ่มต้นที่สำคัญต่อประสิทธิภาพ และการขยายของเครือข่ายในอนาคต การสร้างเครือข่ายแบบอีเทอร์เน็ตนั้นมีข้อกำหนดหลายอย่าง ข้อจำกัดของอีเทอร์เน็ต
ในการออกแบบเครือข่ายอีเทอร์เน็ตที่มีความเร็ว 10 Mbps ก็มีกฎอยู่ข้อหนึ่งเกี่ยวกับรีพีทเตอร์ (Repeater) ก็คือกฎ 5-4-3 ซึ่งมีความหมายดังนี้ สำหรับเส้นทางของข้อมูลที่ยาวที่สุดเชื่อมต่อสองโหนดใดๆในเครือข่าย เส้นทางนี้ต้องประกอบด้วยเซ็กเมนต์ (Segment) ไม่เกิน 5 เซ็กเมนต์ ซึ่งเชื่อมต่อรีพีทเตอร์ 4 ตัว และใน 5 เซ็กเมนต์นี้อาจมีบางเซ็กเมนต์ที่เป็นสายโคแอ็กซ์และมีโหนดอย่างน้อยหนึ่งโหนดเชื่อมต่ออยู่ แต่จำนวนเซ็กเมนต์ประเภทนี้ต้องไม่เกิน 3 เซ็กเมนต์ ดังนั้น 2 เซ็กเมนต์ที่เหลือต้องไม่มีโหนดหรือคอมพิวเตอร์ เชื่อมต่อเข้าไปเลย คำว่าเซ็กเมนต์ในที่นี้คือ ช่วงของสายโคแอ็กซ์ที่เชื่อมระหว่างสองรีพีทเตอร์ใดๆ ซึ่งอาจมีคอมพิวเตอร์พ่วงเข้ากับสายสัญญาณเส้นนี้ก็ได้ ก่อนการติดตั้งเครือข่ายตรวจสอบให้แน่ใจว่าทุกๆเส้นทางข้อมูลในเครือข่ายต้องเป็นไปตามกฎ 5-4-3 นี้
ข้อควรระวังอีกอย่างก็คือ กฎ 5-4-3 นั้นไม่ถูกต้องเสมอไป เพราะถ้าหากเชื่อมต่อเติมที่อาจทำให้ค่าดีเลย์เกินกว่าข้อกำหนดก็ได้ และบางเซ็กเมนต์อาจเป็นลิงค์ที่เชื่อมด้วยสายไฟเบอร์ก็ได้ ดังนั้นควรมีการคำนวณค่าดีเลย์ก่อนและต้องทำให้แน่ใจว่าค่าดีเลย์ต้องไม่เกินกว่าค่าที่กำหนดไว้คือ 51.2 ไมโครวินาที

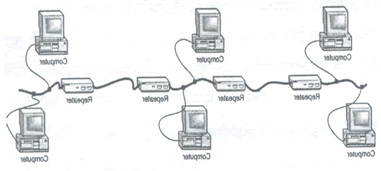

กฎ 5-4-3 ของการออกแบบอีเทอร์เน็ต
ข้อจำกัดของฟาสต์อีเทอร์เน็ต
สำหรับ 100 Base-Tx ความยาวสูงสุดของสาย UTP ที่ใช้สำหรับเชื่อมต่อระหว่างคอมพิวเตอร์ หรือ NIC กับฮับคือ 100 เมตร ซึ่งแยกย่อยออกเป็นดังนี้
- 5 เมตร จากฮับไปแพทช์พาแนล (Patch Panel)
- 90 เมตร จากแพทช์พาแนลไปยังเต้าเสียบฝาผนัง โดยสายที่อยู่ในช่วงนี้จะเรียกว่า “Honizontal Cabling”
- 5 เมตร จากเต้าเสียบฝาผนังไปยังคอมพิวเคอร์
