CCNA-Logging และการ transfer Syslog message จากอุปกรณ์

Logging message และการ backup logging message
โดยปกติแล้ว เวลามีเหตุอะไรเกิดขึ้นกับ switch หรือ router แล้ว มันจะมี logging message คอย alert ให้ network administrator อย่างพวกเราทราบถึงสถานการณ์ต่างๆ ที่เกิดขึ้นกับตัวของมัน เพื่อให้เราเข้าไปตรวจสอบปัญหาต่างๆ ณ. ขณะนั้น หรือสามารถตรวจสอบปัญหาย้อนหลังได้

ตัวอย่างของ logging message:
เพื่อให้ทุกท่านเห็นภาพของ logging message ในทิศทางเดียวกัน ผมจะสร้าง case study สำหรับ logging message ดังนี้ครับ
- Router มี interface FastEthernet 0/0 ต่อใช้งานอยู่ในระบบ ซึ่งตอนนี้มีสถานะ up/up (เหมือนกบ up/up ^_^) จากนั้นผมจะทำให้เกิดการ failure ขึ้นโดยการ shutdown หรือ disable มัน (ในงานจริง ถ้า interface ใช้งานอยู่ อย่าทำนะครับ) แล้วมันจะปรากฏเป็น logging message ให้เห็นดังนี้ครับ:

Router(config)#interface FastEthernet 0/0
Router(config-if)#shutdown
Router(config-if)#

หลังจากที่ shutdown interface FastEthernet 0/0 แล้ว จะขึ้น logging message ดังนี้

*Mar  1 00:06:28.355: %LINK-
5-CHANGED: Interface FastEthernet0/0, changed state to administratively down

*Mar  1 00:06:29.355: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to down

Logging message ต่างๆ จะถูกจัดระดับความรุนแรงเอาไว้ โดยแยกเป็นกลุ่มๆ เพื่อให้ง่ายต่อการจัดการ และการ focus ถึงความรุนแรงที่เราสนใจ

Logging message ได้จัดระดับความรุนแรงไว้ 8 ระดับดังตารางข้างล่าง

ระดับความรุนแรง (severity level) ของ log

Level Keyword Description
0 emergencies System is unusable
1 alerts Immediate action is needed
2 critical Critical conditions exist
3 errors Error conditions exist
4 warnings Warning conditions exist
5 notification Normal, but significant, conditions exist
6 informational Informational messages
7 debugging Debugging messages

- Level 0 จะเป็นระดับของ log ที่มีความรุนแรงมากที่สุด
- Level 7 จะเป็นระดับของ log ที่มีความรุนแรงน้อยที่สุด

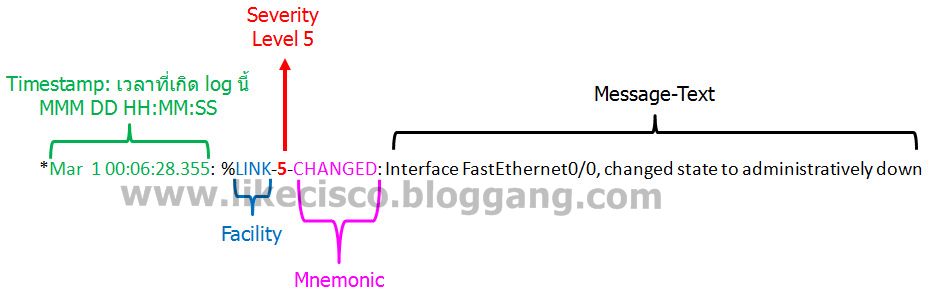

ตัวอย่าง และตำแหน่งที่บ่งบอกถึงระดับความรุนแรง (severity) ของ logging message ที่แฝงอยู่ใน message ดังภาพข้างล่าง (โดยเอา logging message ข้างบนมาแจกแจงให้ดูนะครับ)


แม้ว่า logging message ต่างๆ จะถูกเก็บไว้ใน memory ของอุปกรณ์ก็ตาม แต่มันจะไม่สามารถถูกเก็บไว้ได้ทั้งหมด เพราะเมื่อ memory ที่ถูกกัน buffer ไว้สำหรับการเก็บ logging message ได้เต็มแล้ว logging message เก่าๆ จะถูกแทนที่ด้วย logging message ใหม่ๆ ดังนั้นหากเราต้องการดู log ย้อนหลังไปสัก 3 เดือน เราก็อาจจะไม่สามารถดูได้

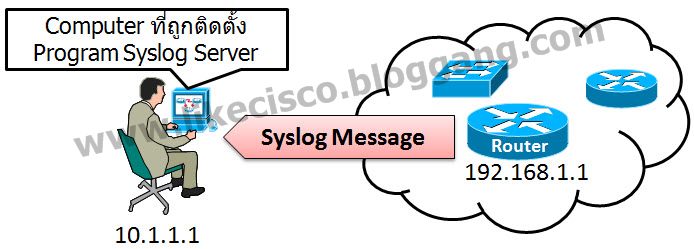

ดัวยปัญหาดังกล่าวข้างต้น เราจึงต้องทำการส่ง "logging message" ไปเก็บไว้บน Syslog Server ที่ใดที่หนึ่งใน network โดยเราจะต้องทำการติดตั้ง program Syslog Server (เช่น Kiwi Syslog - //www.kiwisyslog.com) ไว้บน Server ตัวใดตัวหนึ่ง จากนั้นก็ให้มา configure บนอุปกรณ์ให้ทำการส่ง "logging message" ไปยัง Syslog Server ดังกล่าว เช่น


1. Server หรือ Computer - IP address 10.1.1.1 ทำการ install program Syslog Server เช่น Kiwi Syslog
2. ที่ switch หรือ router ตัวที่ต้องการจะ transfer "Syslog message", ให้ทำการ ping ไปยัง Syslog Server เพื่อตรวจสอบ Layer 3 connectivity ซึ่งจากตัวอย่างนี้ คือ ให้ ping ไปยัง 10.1.1.1 และจะต้อง ping สำเร็จ
3. จากนั้น ที่ switch หรือ router, ให้ทำการ configure command ดังต่อไปนี้ เพื่อที่จะทำให้อุปกรณ์ดังกล่าวสามารถส่ง Syslog message ไปเก็บไว้บน Syslog server ได้ ดังนี้


Step 1: ระบุ IP address ของ Syslog server ที่จะกลายเป็น destination สำหรับ Syslog messages

Router#configure terminal
Router(config)#logging 10.1.1.1

Command "logging 10.1.1.1" หมายถึง ให้ส่ง Syslog message ไปยัง Syslog Server IP address 10.1.1.1


Step 2: จำกัดกลุ่ม หรือระดับของ Syslog message ที่จะถูกส่งไปยัง Syslog server โดยอยู่บนพื้นฐานของระดับของความรุนแรงของ logging message (Severity Level)

Router(config)#logging trap notifications

Command "logging trap notifications" จะหมายถึงการกำหนดให้อุปกรณ์ตัวนี้ทำการส่ง Syslog message ที่มีความรุนแรงตั้งแต่ระดับ Severity Level 5 (Notifications) ไปจนถึง Severity Level 0 (Emergencies) เท่านั้น นั่นก็คือ
Level 5-Notification, Level 4-Warning, Level 3-Error, Level 2-Critical, Level 1-Alert, Level 0-Emergency

โดย Default แล้ว หากไม่ระบุ command "logging trap" แล้ว จะหมายถึงการส่ง logging message ตั้งแต่ละดับ Severity Lever 6 (informational) เป็นต้นไป
นั่นก็คือ
Lever 6 (informational), Level 5-Notification, Level 4-Warning, Level 3-Error, Level 2-Critical,Level 1-Alert, Level 0-Emergency

Note ณ. จุดๆ นี้จะไปเกี่ยวข้องกับข้อสอบ CCNA เรื่อง Syslog ตาม link นี้ครับ

//www.bloggang.com/mainblog.php?id=likecisco&month=13-09-2014&group=5&gblog=7

หวังว่าคงเป็นประโยชน์กับทุกๆ ท่านนะครับ
