หลักการทำงานของเครื่องอ่านบาร์โค๊ด

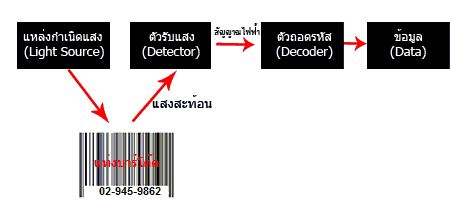

หลักการทำงานของเครื่องอ่านบาร์โค๊ด


1. เครื่องอ่าน (Reader) ฉายแสงลงบนแท่งบาร์โค๊ด
2. รับแสงที่สะท้อนกลับมาจากตัวบาร์โค๊ด
3. เปลี่ยนปริมาณแสงที่สะท้อนกลับมาให้เป็นสัญญาณไฟฟ้า
4. เปลี่ยนสัญญาณไฟฟ้าให้เป็นข้อมูลที่นำไปใช้งานได


1. เครื่องอ่าน (Reader) ฉายแสงลงบนแท่งบาร์โค้ด หรือ แหล่งกำเนิดแสง (Light Source) ภายในเครื่องอ่านบาร์โค้ดจะฉายแสงลงบนแท่งบาร์โค้ด และกวาดแสงอ่านผ่านแท่งบาร์



2. รับแสงที่สะท้อนกลับมาจากตัวบาร์โค๊ด ฉายการอ่านบาร์โค้ดจะใช้หลักการสะท้อนแสงกลับมาที่ตัวรับแสง



3. เปลี่ยนปริมาณแสงที่สะท้อนกลับมาให้เป็นสัญญาณไฟฟ้า ภายในเครื่องอ่านบาร์โค้ดจะมีอุปกรณ์เปลี่ยนปริมาณแสง ที่สะท้อนกลับมาให้เป็นสัญญาณทางไฟฟ้า

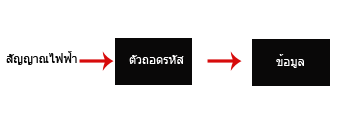

4. เปลี่ยนสัญญาณไฟฟ้าให้เป็นข้อมูลที่นำไปใช้งานได้ สัญญาณไฟฟ้าจะไปเปรียบเทียบกับตารางบาร์โค้ดที่ ตัวถอดรหัส (Decoder) และเปลี่ยนให้เป็นข้อมูลที่สามารถนำไปใช้งานได้



สรุปหลักการทำงานของเครื่องอ่านบาร์โค้ด




เครื่องอ่านบาร์โค้ดจะฉายแสงลงบนแท่งบาร์โค้ด แล้วรับแสงที่สะท้อนกลับจากแท่งบาร์โค้ด ซึ่ง Space จะสะท้อนแสงได้ดีกว่าแท่งBar จากนั้นปริมาณแสงสะท้อนจะถูกเปลี่ยนไปเป็นสัญญาณทางไฟฟ้า แล้วถูกส่งต่อไปยังตัวถอดรหัส (Decoder) และแปลงให้เป็นข้อมูลที่สามารถนำไปใช้งานได้







Create Date : 31 มีนาคม 2554
Last Update : 3 พฤศจิกายน 2556 13:02:31 น.
Counter : 293 Pageviews.

บาร์โค้ดแบบ 2D หน้าตาเป็นอย่างไร ?

บาร์โค้ดแบบ 2D หน้าตาเป็นอย่างไร ?











Conventional 1D barcode (Code 39)


บาร์โค้ดทั่วไป




ด้านบนคือบาร์โค้ดแบบ ทั่วไปที่เรียกว่า 1D เนื่องจากข้อมูลทั้งหมดจะถูกบันทึกในแนวนอน การจะเพิ่มข้อมูลเข้าไปก็คือเพิ่มความกว้างของบาร์โค้ด จนถึงความกว้างระดับที่หาเครื่องอ่านไม่ได้











บาร์โค้ดแบบ 2D Barcode (PDF417)




ส่วนด้านบนนี้คือตัวอย่างบาร์โค้ดแบบ 2D PDF417 ข้อมูลจะถูกบันทึกลงไปทั้งแนวนอนและแนวตั้ง หมายความว่า หากข้อมูลที่นำมาพิมพ์มีมาก บาร์โค้ดจะถูกขยายไปทั้งแนวนอนและแนวตั้ง ในอัตราส่วนที่เครื่องอ่านสามารถอ่านได้อย่างง่ายดาย


บาร์โค้ดแบบ 2D จะมาแทนที่บาร์โค้ดแบบ 1D ทั่วไปหรือไม่ ?


ไม่ บาร์โค้ดทั้ง 2 แบบนี้จะอยู่คู่กันไป 2D จะถูกนำมาใช้เมื่อต้องการข้อมูลที่เยอะขึ้นขณะที่ แบบ 1D ทำไม่ได้ ขณะที่แบบ 1D ก็มีประโยชน์สำหรับงานระดับล่างทั่ว ๆ ไป เช่น หมายเลขเครื่อง Serial number










ตารางต่อไปนี้จะแสดงขนาดของบาร์โค้ดที่มีข้อมูลขนาดต่าง ๆ


















































ทั้งหมดถูกพิมพ์ในอัตราส่วนเท่ากัน



ตัวอักษรทั้งหมด



Comment


Full ASCII Code 39

10



พวกนี้คือบาร์โค้ด 1D ทั่วไป นี่คือมาตรฐาน 39 ทั้ง 2 อันมีข้อมูล 10 ตัวอักษร มาตรฐาน 39 สามารถใส่ได้ทั้งตัวเลขและตัวอักษรภาษาอังกฤษ แต่เฉพาะตัวอักษรใหญ่เท่านั้น (upper case). หากต้องการใช้ตัวอักษรตัวเล็ก ต้องใช้แบบมาตรฐาน 'Full ASCII Code 39 ซึ่งก็จะทำให้ความกว้างของบาร์โค้ดมากขึ้น (ตัวอย่างอันล่าง)



10



10



นี่คือแบบมาตรฐาน Interleaved 2 from Five มันจะมีขนาดประมาณครึ่งหนึ่งของ มาตรฐาน 39 แต่มันไม่สามารถใส่ข้อมูลที่เป็นตัวอักษรได้ รับได้เฉพาะตัวเลขเท่านั้น



10



นี่คือ Code 128 ซึ่งสามารถใสข้อมูลได้ทั้งแบบตัวเลขและตัวอักษร ถ้าเฉพาะตัวเลข มันจะมีขนาดพอ ๆ กับ Interleaved 2 from Five แต่หากมีตัวอักษรเข้าไปเมื่อไหร่ ขนาดของมันก็จะกว้างขึ้นประมาณอีก 50%



10



10



นี่คือแบบ 2D มาตรฐาน PDF417 ภายในบันจุข้อมูลเท่ากับบาร์โค้ดทุกตัวด้านบน










ABC1234xyz




ด้วยข้อมูลเพียงแค่นี้ ผู้ใช้จะไม่ได้ประโยชน์อะไรเลยเมื่อเทียบกับบาร์โค้ด 1D ทั่วไป



62



บาร์โค้ดแบบ 2D ควรจะถูกนำมาใช้เมื่อข้อมูลมีตั้งแต่ 10 ถึง 20 ตัวอักษรขึ้นไป ตัวอย่างด้านซ้ายมือมีข้อมูลเล่านี้อยู่ข้างใน










ABCDEFGHIJKLMNOPQRSTUVWXYZ
0123456789abcdefghijklmnopqrstuvwxyz




ซึ่งบาร์โค้ดมาตรฐานทั่วไปไม่สามารถทำได้



249



ตัวด้านซ้ายมือนี้มีข้อมูล 249 ตัวอักษร










Tweedledum and Tweedledee
Agreed to have a battle;
For Tweedledum said Tweedledee
Had spoiled his nice new rattle.

Just then flew down a monstrous crow,
As black as a tar-barrel;
Which frightened both the heros so,
They quite forgot their quarrel.








นอกจากนี้ยังมี


Data Matrix ที่ใส่ได้ถึง 2,355 ตัวเลข+ตัวอักษร


QR code ที่ใส่ได้ 4,000 – 7,000 ตัวเลข+ตัวอักษร
