แนวคิดทำอุปกรณ์รองแท่งเหล็กขณะส่งเข้าเครื่องตัด

เคยมั้ย เวลาตัดเหล็กด้วยเครื่องตัดไฟเบอร์ แล้วจะต้องมีอะไรซักอย่างหนุนแท่งเหล็กอยู่ แล้วเวลาใสเหล็กเข้าเครื่องตัด ก็ต้องมาคอยเลื่อนเจ้าสิ่งที่หนุนอยู่นั้นตามด้วย ไม่งั้นมันจะตก และหากเอาหนุนไว้ใกล้ๆ มันจะหนักปลายอีกข้างทำให้ต้องออกแรงกดหัวเอาไว้

โดยประสบการณ์ บางคนก็เอาอิฐบล็อคมาหนุน ซึ่งอาจจะทำให้เหล็กมีรอยขูดขีดได้ บางคนทำดีหน่อย ทำเป็นโคลงเตี้ยๆ มีทรงกระบอกหมุนได้เป็นตัวรองอยู่

แต่ผมมีวิธีที่ดีกว่านั้น ด้วยการนำทรงกระบอกนั้นมาใช้รองตรงๆเลย แต่ทรงกระบอกนั้นต้องมีเส้นผ่านศูนย์กลางสูงพอๆกับพื้นของเครื่องตัด

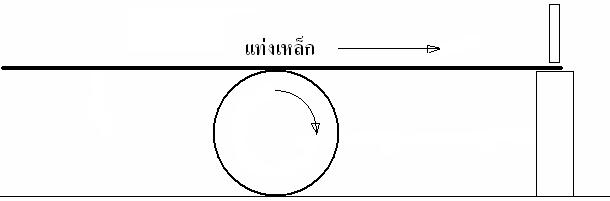

แต่ทรงกระบอกนั้น ต้องวางหนุนตรงกลางของแท่งเหล็กน่ะครับ

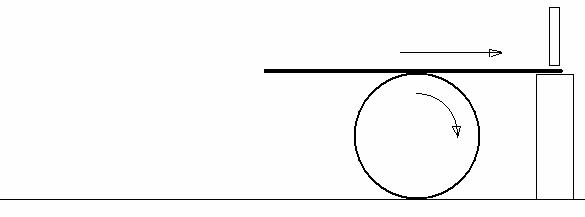

เมื่อแท่งเหล็กถูกเลื่อนเข้าเครื่องตัด ทรงกระบอกจะกลิ้งตามเข้าไป

และเป็นหลักการธรรมชาติคือ การกลิ้งของทรงกระบอกนั้นจะยังคงวางตัวอยู่ที่กึ่งกลางของแท่งเหล็กเสมอ ทำให้ไม่หนักหัวและไม่หนักปลาย การทำงานก็จะลาบลื่น

แต่ถ้าเครื่องตัดเล็กมีขนาดสูงหละ?

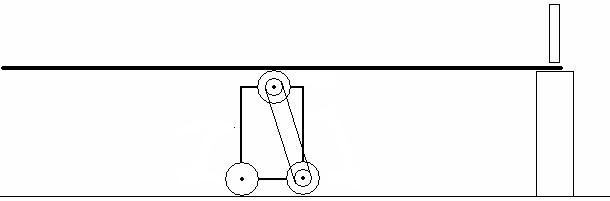

สูงแล้วก็ไม่สามารถหาทรงกระบอกสูงๆมาหนุนเหล็กได้ หรืออาจจะหาได้แต่เป็นอะไรที่ลำบากมาก เกะกะมากๆ ก็เอาหลักการที่อธิบายเมื่อกี้มาใช้ ด้วยการใช้ทรงกระบอกขนาดเท่าๆกัน มีสายพานต่อถึงกันดังรูป

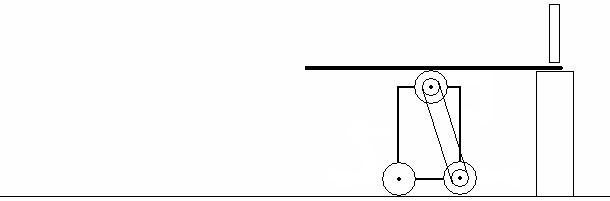

หลักการก็จะเหมือนการใช้ทรงกระบอกอันเดียว คือตัวลองนี้จะเลื่อนตามไปวางตัวอยู่ตรงกึ่งกลางของแท่งเหล็กอยู่เสมอ
