pixel กล้อง : ความมั่วระดับโลก

มีหลายคนสงสัยว่า photosite กับ pixel มันต่างกันตรงไหน

Photosite .. จุดรับแสง บนเซนเซอร์

มันจะรับแสง .. และบอกว่า สว่างมากน้อยแค่ไหน
รับแสงและแปลงเป็นสัญญาณไฟฟ้า โดยไม่สนใจว่า แสงนั้น มีสีอะไร

แสงจะเขียว แดง น้ำเงิน ม่วง ฯลฯ
มันไม่รู้ และไม่มีทางรู้ ..

เพราะ photosite บอดสี




น้าเหมียวเพี้ยนแล้ว
น้าบอกว่า PS บอดสี .. เห็นแต่ขาวดำ เห็นแต่สว่าง-มืด
แต่กล้องผม ถ่ายออกมาเป็นภาพสีนะ!!


ใช่แล้วครับ .. PS ไม่เห็นสี
ฉะนั้น ถ้ามีแสงสว่าง ซึ่งมีสีตกลงบน PS มันไม่มีทางรู้ได้เลยว่า แสงนั้น สีอะไร



แต่
ในโลกนี้ มีอัจฉริยะ

Dr. Bryce E. Bayer แห่ง บ. Eastman Kodak (ที่กำลังจะเจ๊งนั่นแหละ ) .. ค้นพบว่า ถ้าเราวางแผ่นกรองสี ที่เป็นตารางๆ ลงไปหน้า PS .. เพื่อให้แต่ละ PS รับแสงสว่าง + สีกันตัวละสี

PS จะก่อเกิดสัญญาณ ที่มีทั้งข้อมูลของแสง และข้อมูลของสีที่ถูกแยกออกมา

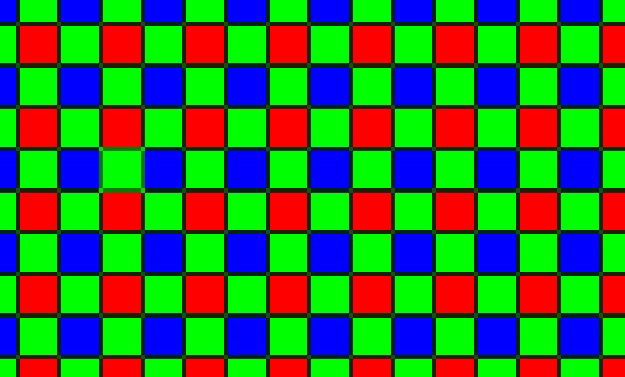

เราเรียกแผ่นกรองสีนี้ว่า Color Filter Array, CFA

บางคนเรียกอย่างให้เกียรติว่า Bayer's Filter และตอนหลังมากร่อนเป็น Bayer Filter เฉยๆ

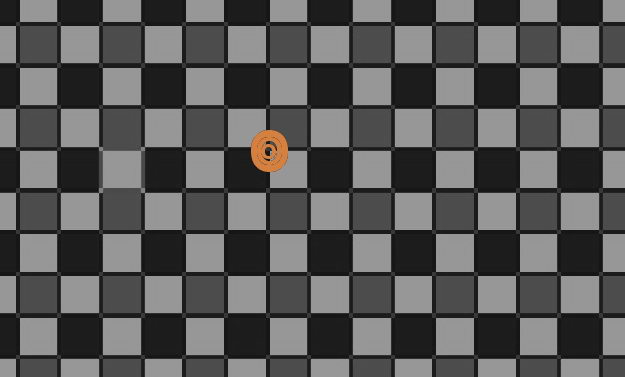

แสงที่ตกกระทบ PS .. มันไม่ตกกระทบ PS ตัวเดียว
แต่ไปโดน PS ข้างๆด้วย

Dr.Bayer บอกว่า ถ้าวาง filter ลักษณะอย่างนี้ๆนะ ..

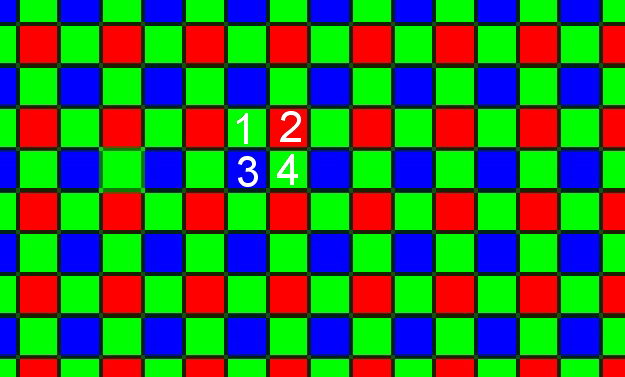

แล้วเอาสัญญาณจาก PS ติดกัน 1-2-3-4 มาเข้าสมการแสนปวดหัว
ก็จะสร้าง จุดภาพ ที่มี "สี และ ความสว่าง" ดังเดิมได้

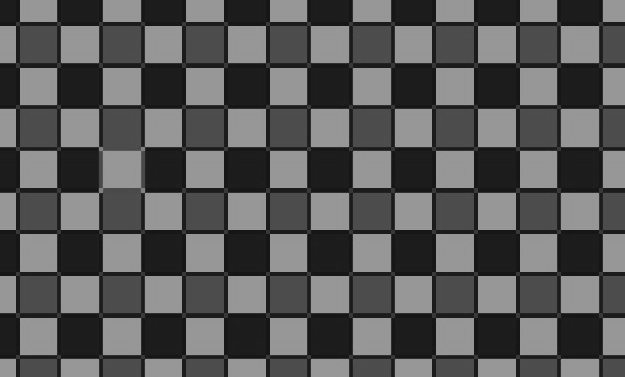

บอกแล้วว่า PS มันมองไม่เห็นสี

ต่อให้เอา CFA มาวางข้างหน้า มันก็ไม่เห็นสี

แสงมากระทบ PS .. สิ่งที่เกิดขึ้นคือ มีสัญญาณไฟฟ้า ที่มีความแรง แปรผันตามความเข้มแสง

และมันก็ส่งสัญญาณนั้น ไปให้กล้อง เพื่อจัดการต่อไป

PS1 ส่งข้อมูลว่า แสงมีความสว่าง x
PS2 ส่งข้อมูลว่า แสงมีความสว่าง y
PS3 ส่งข้อมูลว่า แสงมีความสว่าง z
PS4 ส่งข้อมูลว่า แสงมีความสว่าง k



กล้อง .. มีข้อมูลฝังอยู่

รู้ว่า

แสงจาก PS1 ที่มีความสว่าง x นั้น
เกิดจากแสงที่ทะลุผ่านฟิลเตอร์สี เขียว

แสงจาก PS2 ที่มีความสว่าง y นั้น
เกิดจากแสงที่ทะลุผ่านฟิลเตอร์สี แดง

แสงจาก PS3 ที่มีความสว่าง z นั้น
เกิดจากแสงที่ทะลุผ่านฟิลเตอร์สี น้ำเงิน

แสงจาก PS4 ที่มีความสว่าง k นั้น
เกิดจากแสงที่ทะลุผ่านฟิลเตอร์สี เขียว


ก็เอามาขยำๆๆๆๆๆ เข้าสมการลูกอ๊อดสี่สิบเอ็ดตัวพันหางกัน

ก่อนจะบอกว่า หลังจากการคำนวนแล้ว

จริงๆ (จริงหรือเปล่า?) แล้ว .. สิ่งที่เกิดขึ้นกับ PS ทั้งสี่ตัวนั้น เกิดจากแสงสี ประหลาด (คห.43) ซึ่งมีความสว่างเท่านี้ๆ

ควรสร้างจุดภาพ ที่มีความสว่างสีแดง = 251, มีความสว่างสีเขียว = 128, มีความสว่างสีน้ำเงิน =32




จะเห็นได้ว่า

จุดภาพ (pixture element, PIXEL) ที่เราเห็นๆ บนจอ, บนกระดาษพิมพ์ 1 จุด มันเกิดจากการคำนวนค่าแสง ที่ตกกระทบ photosite (PS) 4 จุด


การคำนวนหา สี และความสว่าง ของ pixel 1 จุดนี้นั้น ไม่ได้เอาค่ามาคำนวน แค่จากค่าความสว่างแสงที่ตกลงบน PS เท่านั้น

มันเอาค่า ตำแหน่งสี ของ PS นั้นๆ (ที่ฝังอยู่ในเฟิร์มแวร์ของกล้อง)มาคำนวนด้วย

และที่สำคัญ

มันเอา โปรไฟล์สี มาร่วมคำนวน


สี และความสว่าง ของ pixel 1 จุด เกิดจากข้อมูล 3 อย่าง

1. ข้อมูล ตำแหน่งฟิลเตอร์สี .. มันถูกต้อง 100% (เพราะทำเองกับมือ)

2. ข้อมูล โปรไฟล์สี .. ถูกต้อง 100% (เพราะเป็นข้อมูลบริษัทสร้างเอง และเป็นความลับ)

3. ข้อมูล ความสว่างแสง ที่ตกลงบน PS ... ถูกแค่ไหน ขึ้นกับว่า ขนาด PS มันใหญ่พอไหม, ระหว่างรับแสงเกิดสัญญาณกวนแค่ไหน, แสงที่ตกลงบน PS1 .. เกิดจากแสงที่ตกลงบน PS1 อย่างเดียว หรือ เกิดจากแสงที่ตกลงไปบน PS ข้างๆ ฯลฯ

ขนาดของ PS จึงมีผลต่อ "ความสะอาด" ของไฟล์ภาพ ด้วยประการละฉะนี้แล


Create Date : 07 มกราคม 2555
Last Update : 12 มกราคม 2555 19:06:48 น. 2 comments
Counter : Pageviews.


เรื่องที่ว่ามาตั้งยาวเหยียด มีผลอะไรกับการถ่ายภาพไหม ???

รู้แล้ว ทำให้ถ่ายภาพได้สวยขึ้นหรือเปล่า ????


ถ้ามีคำถามอย่างนี้เกิดขึ้นในใจ
สบายใจได้ครับ

เพราะคำตอบคือ : ไม่มีผลใดๆทั้งสิ้น
เพราะท่านคือ ตากล้องมือสมัครเล่น

ขนาด PS, ขนาดเซนเซอร์, CFA ฯลฯ
อะไรๆที่ผมว่าไปทั้งหมด .. ไม่มีผลอะไรเลย

รู้ ก็ไม่ได้ทำให้ถ่ายภาพสวยขึ้น
ไม่รู้ ก็ไม่ได้ทำให้ถ่ายภาพแย่ลง

แต่สำหรับ ช่างภาพมืออาชีพ

คนที่เงินค่าอาหาร, เงินซื้อกล้อง, เงินซื้อป๋องเขียว ฯลฯ
มาจากการขายรูปภาพ ..
ขายราคาแพงๆ

การรู้เรื่องพวกนี้
ไม่ได้ทำให้ถ่ายรูปได้สวยขึ้น

แต่ทำให้ "โอกาส" โดนลูกค้าปฏิเสธผลงาน ไม่ยอมจ่ายเงิน .. ลดลง

เพราะความรู้พวกนี้
มันเป็นพื้นฐานของเรื่อง false color, เรื่อง color bleed trough .. เรื่องสารพัดเรื่อง ที่รู้ไว้ .. ได้ประโยชน์

จบดื้อๆแค่นี้พอ
