งานโครงหลังคา



โครงสร้างของหลังคา

โครงสร้างของหลังคานับว่าเป็นโครงสร้างส่วนที่สำคัญของบ้านอีกส่วนหนึ่งเช่นกัน เพราะหลังคา จะทำหน้าที่คุ้มแดดคุ้มฝนให้แก่ตัวบ้านรวมทั้งผู้อยู่อาศัยด้วย เพราะเหตุว่าด้วยโครงสร้างหลังคา และตัวหลังคา เป็นส่วนที่อยู่ สูงสุดของตัวบ้าน ดังนั้นปัญหาเรื่องการรับน้ำหนักของตัวหลังคาจึงไม่ค่อยพบ แต่ที่พบบ่อยจะเป็นปัญหาเรื่องการเกาะยึดของตัวหลังคาและโครงหลังคา มากกว่า เช่น เมื่อมีลมพายุพัดแรง ๆ หลังคาที่สร้างไว้ไม่มั่นคง หรือมีการเกาะยึดไม่ดี ก็มีโอกาสจะปลิวหลุด หรือเกิดความเสียหาย ได้มากกว่า นอกจากนี้ ปัญหาที่ได้บ่อยอีกอย่างหนึ่งคือการแตกหรือรั่วของหลังคา ปัญหาเหล่านี้มักมีสาเหตุมาจากวัสดุที่ใช้ทำหลังคา หรือการขาดความประณีตในการทำหลังคา เหตุเพราะว่าหลังคาเป็นส่วนที่อยู่สูงที่สุดของตัวบ้าน เมื่อมีปัญหาเกิดขึ้น มักมองไม่เห็น และทำการแก้ไขได้ยาก ฉะนั้นขั้นตอนการทำที่ประณีต และการควบคุมดูแลอย่างถูกต้องจะช่วยลดปัญหาต่าง ๆ ได้อย่างมาก หากจะกล่าวถึง โครงสร้างของหลังคาอาจแบ่งออกได้เป็น 2 ส่วนใหญ่ ๆ คือ
1. โครงหลังคา
2. วัสดุมุงหลังคา
โครงหลังคา โครงหลังคาเป็นโครงสร้างที่ทำหน้าที่รับน้ำหนักของวัสดุมุงหลังคา โดยทำหน้าที่ยึดมุงหลังคาอย่าง เช่น กระเบื้องมุงหลังคา ให้อยู่ในลักษณะที่มั่นคงแข็งแรงและเป็นระเบียบ ในขณะเดียวกันก็จะทำหน้าที่ยึดตัว หลังคาทั้งหมด ให้เชื่อมต่อกับโครงสร้างของเสา และคานของตัวบ้านอย่างแข็งแรง โครงหลังคาที่ดีนอกจากจะต้องมีการเชื่อมต่อ หรือเกาะยึดอย่างแข็งแรงแล้ว ยังมีความคงทนต่อดินฟ้าอากาศ และสภาพกาลเวลาที่ผ่านไป อีกทั้งการสร้างจะต้องกระทำอย่างประณีตและถูกต้องในแง่ของขนาดและระยะต่าง ๆ เพื่อให้แนวหลังคาที่มุงเสร็จอยู่ในลักษณะเข้าที่เรียบร้อย โครงหลังคาที่ใช้ในบ้านเรือนทั่วไปอาจแบ่งออกได้เป็น 2 ประเภทใหญ่ ๆ ตามวัสดุที่ใช้ กล่าวคือ
1. โครงหลังคาไม้ โครงหลังคาที่ทำด้วยไม้นิยมใช้กันมากในสมัยก่อน เพราะต้นทุนของวัสดุต่ำ ขั้นตอนการปลูกสร้าง ก็ไม่ยุ่งยาก ไม่ต้องใช้เครื่องมือมาก อีกประการหนึ่งบ้านในสมัยก่อนยังนิยมปลูกเป็นบ้านไม้ การเชื่อมต่อระหว่างโครงหลังคา กับโครงสร้างของเสาและคาน ที่ทำด้วยไม้เหมือนกันสามารถทำได้โดยสะดวก แต่ในปัจจุบันบ้านเรือนส่วนใหญ่จะปลูกเป็นตึก ประกอบกับไม้เป็นวัสดุที่หายากและมีราคาแพงขึ้น โดยเฉพาะไม้คุณภาพดีที่ให้ความแข็ง แรงทนทานและคงรูปก็ยิ่งหายากและมีราคาแพง นอกจากนี้ โครงหลังคาไม้ยังอาจมีปัญหาของปลวกเกิดขึ้นได้ในภายหลัง ฉะนั้นโครงหลังคาไม้จึงไม่เป็นที่นิยมทำกันในปัจจุบัน สำหรับอาคารบ้านเรือนทั่วไปที่เป็นตึก แต่ยังมีใช้กันอยู่สำหรับบ้านไม้
2. โครงหลังคาเหล็ก โครงหลังคาที่ทำด้วยเหล็กเป็นโครงหลังคาที่นิยมใช้กันทั่วไปสำหรับอาคารบ้านเรือนใน ปัจจุบัน เพราะเหล็กเป็นวัสดุที่หาง่ายในท้องตลาด อีกทั้งมีรูปแบบและขนาดต่าง ๆ ให้เลือกมากมาย เพื่อให้เหมาะสมกับการรับน้ำหนักและรูปทรงที่แตกต่างกันของบ้านเรือนแต่ละหลัง นอกจากนี้ เหล็กยังเป็นวัสดุ ที่ให้ความแข็งแรงและความคงรูปเป็นอย่างดี ปราศจากปัญหาเรื่องปลวก ในแง่ของความคงทนและอายุการใช้งานนั้น เหล็กที่ผ่านกรรมวิธีป้องกันสนิม เช่น การชุบสังกะสีหรือการเคลือบสีอย่างดีจะมีอายุการใช้งาน ยาวนานหลายสิบปีในสภาพใช้งานปกติ

การเลือกใช้หลังคาในภูมิอากาศเขตร้อนชื้นอย่างในเมืองไทย มีหลักต้องคำนึงถึงอยู่หลายประการดังต่อไปนี้
1. หลังคาต้องมีความเหมาะสมกับสภาพภูมิอากาศในบ้านเรา คือสภาพอากาศแบบร้อนชื้น ซึ่งมีทั้งความร้อนจากแสงอาทิตย์ และความชื้นในอากาศ ดังนั้นการเลือกใช้หลังคา จึงต้องคำนึงถึงความสามารถในการป้องกันความร้อน รวมถึงการออกแบบ ระบบการระบายความร้อนใต้หลังคา และการป้องกันความร้อน โดยใช้วัสดุประเภทฉนวน ที่สามารถป้องกันความร้อนได้ดี ส่วนกรณีการระบายความร้อนใต้หลังคา ควรมีการเจาะช่องลมให้ลมพัดมาเอาความร้อนใต้หลังคาออกจากตัวบ้านออกไปได้สะดวก ไม่เก็บความร้อน จนระบายผ่านฝ้าเพดานสู่ห้องด้านล่าง รูปทรงหลังคาที่เป็นที่ยอมรับกันว่าเหมาะกับสภาพภูมิอากาศบ้านเราคือ หลังคาทรงจั่ว และหลังคาทรงปั้นหยา เพราะสามารถ กันแดดกันฝน ทั้งยังระบายความร้อนใต้หลังคาได้ดี หลังคาประเภทอื่นก็ใช้ได้ หากมีการแก้ปัญหา เรื่องกันแดดกันฝน และเรื่องการระบายความร้อนใต้หลังคากันอย่างถี่ถ้วน ตลอดจนคำนึงถึง ปัจจัยต่างๆในข้อถัดไป

2. หลังคาต้องมีความสวยงามกลมกลืนกับรูปทรงของบ้าน หลังคาแต่ละประเภทควรมีลักษณะเฉพาะ สะท้อนภาพลักษณ์ของเจ้าของบ้าน ออกมาแตกต่างกันออกไป ดังนั้นการเลือกใช้หลังคาประเภทใดก็ควรดูจากลักษณะรูปทรงของบ้าน ตลอดจนสภาพแวดล้อมภายนอกของบ้านด้วย

3. หลังคาต้องเหมาะสมกับงบประมาณ หลังคาแต่ละชนิดถึงแม้ว่าในเนื้อที่เท่ากัน แต่ราคาค่าก่อสร้างนั้นแตกต่างกัน เนื่องจากความยากง่ายในการก่อสร้างที่แตกต่างกันรวมถึงวัสดุที่ใช้มากน้อยต่างกัน โดยจำแนกหลังคาบ้านที่นิยมกันอยู่ทั่วไปจากแบบที่ถูกไปสู่แบบที่แพงที่สุดคือ
• หลังคาแบน (Slab)
• หลังคาเพิงหมาแหงน (Lean To)
• หลังคาทรงจั่ว (Gable)
• หลังคาทรงปั้นหยา(Hip)
• หลังคาแบบไร้ทิศทาง (Modern Style)

4. ความแข็งแรงทนทานต่อการเปลี่ยนแปลงของสภาพดินฟ้าอากาศ,

5. เป็นวัสดุที่มีความสามารถในการทนไฟเพื่อป้องกันเหตุเพลิงไหม้,

6. เป็นวัสดุที่ไม่เก็บความร้อนและป้องกันเสียงรบกวนจากภายนอกได้ เป็นต้น

ประเภทของหลังคา
ประเภทของหลังคารูปแบบต่างๆ ที่นิยมใช้อยู่ทั่วไป ซึ่งหลังคาแต่ละประเภทก็มีข้อดีข้อเสียแตกต่างกันออกไป ให้ท่านพิจารณาเลือกใช้ ตามความเหมาะสม รูปแบบของหลังคาสามารถแบ่งออกเป็นรูปแบบต่างๆ กันได้ดังนี้

1. หลังคาแบน (Flat Slab) มีลักษณะแบนราบคล้ายกับเป็นพื้นจึงมักถูกใช้เป็นพื้นดาดฟ้า แต่เนื่องจากรับความร้อนมาก และกันแดดกันฝนไม่ค่อยได้ จึงไม่ใคร่เหมาะกับบ้านเราสักเท่าไร แต่ที่เห็นนำมาใช้กันได้ก็เห็นจะเป็นอาคารตึกแถวหรืออาคารพาณิชย์สูงหลายชั้น และอาคารที่ไม่เน้นความสวยงามของรูปทรงหลังคา การก่อสร้างหลังคาประเภทนี้คล้ายๆ กับการก่อสร้างพื้น แต่มีข้อควรทำคือ ควรจะผสมน้ำยากันซึม หรือควรมีวัสดุกันซึมปูทับอีกชั้นหนึ่ง ซึ่งทำให้บนพื้นที่หลังคาประเภทนี้ขึ้นไปใช้ประโยชน์ได้

2. หลังคาเพิงหมาแหงน (Lean To) เป็นหลังคาที่ยกให้อีกด้านสูงกว่าอีกด้านหนึ่ง เพื่อให้สามารถระบายน้ำฝนได้ เหมาะสมสำหรับบ้านขนาดเล็ก เนื่องจากก่อสร้างง่าย รวดเร็ว ราคาประหยัด แต่ต้องระวังควรให้หลังคามีองศาความลาดเอียงมากพอ ที่จะระบายน้ำฝนออกได้ทันไม่ไหลย้อนซึมกลับเข้ามาได้ โดยอาจพิจารณาร่วมกับปัจจัยอื่น เช่น ความชันจากขนาดของหลังคา วัสดุมุงหลังคา และระยะซ้อนของหลังคา เป็นต้น ในกรณีที่มีโอกาสหรือความเสี่ยงที่น้ำฝนจะไหลย้อนซึมเข้ามาได้ ก็ควรใช้ความลาดชันมากขึ้นตามลำดับ เพื่อให้สามารถระบายน้ำฝนได้รวดเร็วขึ้น

3. หลังคาแบบผีเสื้อ (Butterfly) หลังคาชนิดนี้ประกอบด้วยหลังคาเพิงหมาแหงน 2 หลังหันด้านที่ต่ำกว่ามาชนกัน ไม่ค่อยเหมาะกับ สภาพภูมิอากาศ ที่ฝนตกชุกแบบเมืองไทยสักเท่าไร เนื่องจากต้องมีรางน้ำที่รองรับน้ำฝนจากหลังคาทั้ง 2 ด้าน ทำให้รางน้ำมีโอกาศรั่วซึมได้สูง จึงไม่เป็นที่นิยมสร้างกันมากนัก ยกเว้นอาคารที่ต้องการลักษณะเฉพาะพิเศษที่แปลกตาออกไป

4. หลังคาทรงหน้าจั่ว (Gable Roof) เป็นหลังคาที่เหมาะสมกับสภาพภูมิอากาศร้อนชื้นแบบเมืองไทยเรา มีลักษณะเป็นหลังคาเพิงหมาแหงน 2 หลังมาชนกัน มีสันสูงตรงกลาง เป็นหลังคาที่มีความสะดวกในการก่อสร้าง สามารถกันแดดกันฝนได้ดี และสามารถระบายความร้อน ใต้หลังคาได้ดีอีกด้วย

5. หลังคาทรงปั้นหยา (Hip Roof) เป็นหลังคาที่กันแดดกันฝนได้ดีทุกๆด้าน มีความโอ่อ่าสง่างาม แต่หลังคาชนิดนี้มีราคาแพง เนื่องจากเปลืองวัสดุมากกว่าหลังคาชนิดอื่นๆ ตลอดจนต้องใช้ช่างที่มีฝีมือพอสมควรในการก่อสร้าง เพราะมีรายละเอียดเยอะกว่าหลังคาชนิดอื่นๆ

6. หลังคาแบบร่วมสมัย (Modern& Contemporary) เป็นหลังคาที่มีรูปทรงทันสมัย แตกต่างจาก 5 แบบข้างต้น และใช้วัสดุที่ทันสมัย ก่อให้เกิดรูปทรงแปลกตา แต่ต้องระวังเรื่องความร้อนและการรั่วซึมนะ

วัสดุโครงหลังคา
รูปแบบของหลังคาชนิดต่างๆ ฉบับนี้เราจะมาว่ากันถึงวัสดุที่ใช้ทำโครงหลังคา ที่เป็นที่นิยมใช้กันมากในบ้านเรา ซึ่งสามารถแบ่งได้เป็น 2 ประเภทหลัก ๆ คือ

1. โครงหลังคาเหล็ก
โครงหลังคาที่เป็นเหล็กนั้นยังสามารถแยกเป็น โครงหลังคาเหล็กกลม ซึ่งนิยมใช้ในหลังคาที่ต้องการรูปทรงที่แปลกตา ตลอดจนมี ระยะช่วงกว้างของเสามากๆ ส่วนโครงสร้างหลังคาเหล็กอีกประเภทคือ โครงหลังคาที่เป็นเหล็กตัว C ซึ่งมักจะเป็นเหล็กที่มี ความหนาราวๆ 2.3 มม. เหมาะสำหรับใช้กับกระเบื้องลอนคู่ และความหนาขึ้นมาหน่อยขนาด 3.2 มม. ใช้กับ กระเบื้องโมเนีย นอกจากนี้เหล็กที่ใช้ต้องเป็นเหล็กที่ได้รับมาตรฐานอุตสาหกรรม และจำเป็นต้องทาด้วยสีกันสนิมที่ได้รับมาตรฐาน ไม่น้อยกว่า 2 ครั้ง
การเว้นระยะโครงเหล็ก สำหรับ การวางแปเหล็กเพื่อรับกระเบื้อง หรือภาษาช่างเรียกว่า “จันทัน” นั้นควรจะต้องเว้นระยะช่วง ห่างประมาณ 1 - 1.5 เมตร ขึ้นอยู่กับขนาดกระเบื้องที่เราใช้ หากใช้กระเบื้องลอนคู่จันทันก็ห่างหน่อย เพราะมีน้ำหนักเบา แต่หากเป็น กระเบื้องโมเนีย จันทันของท่านก็ชิดกันหน่อย

2. โครงหลังคาไม้เนื้อแข็ง
โครงหลังคาไม้เนื้อแข็งต้องเป็นไม้ที่ได้รับการอบ หรือผึ่งจนแห้ง จะต้องไม่มีร้อยแตกร้าวบิด หรืองอ ต้องเป็นไม้ที่ได้มาตรฐาน ของกรมป่าไม้ นอกจากนี้ควรทาน้ำยากันปลวกอย่างน้อย 2 ครั้ง เพราะปลวกในบ้านเราชุกชุมและขยันเหลือเกิน การขึ้นโครงหลังคา ที่เป็นไม้ ควรใช้ไม้เนื้อแข็งขนาดหนา 2” x 6” หรือ 2” x 8” ขึ้นอยู่กับการรับน้ำหนัก และความกว้างของอาคารตามความเหมาะสม หากอาคารมีช่วงกว้างมาก ควรใช้ไม้ค้ำยันเสริมความแข็งแรง เป็นโครงถัก ที่ภาษาช่างมักเรียกว่า โครงทรัส (Truss) ส่วนระยะการวางจันทันต้องเว้นระยะประมาณ 1 เมตร เนื่องจากการวางจันทัน ระยะที่ถี่จะช่วยลด ความเสี่ยงที่ทำให้ หลังคาแอ่นได้

หลักสำคัญ ในการที่จะเลือกใช้โครงหลังคาไม่ว่าจะเป็นเหล็ก หรือไม้นั้นให้ท่านคำนึงถึงอายุการใช้งานและวัสดุที่ใช้มุงหลังคา เท่านี้ท่านก็จะได้โครงหลังคาที่เหมาะกับบ้าน

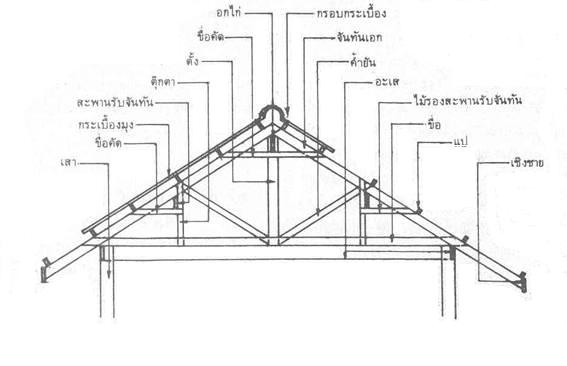

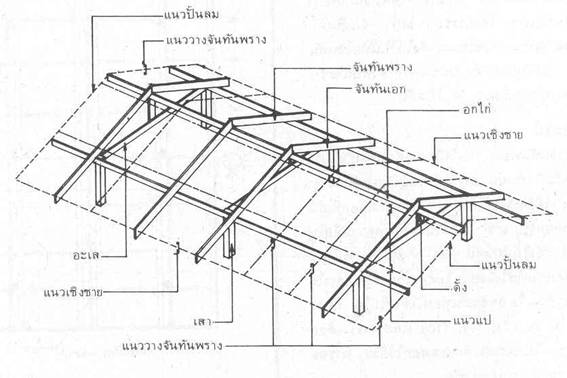

ส่วนประกอบต่างๆของหลังคามีดังนี้



1. อะเส คือส่วนของโครงหลังคาที่วางพาดอยู่บนหัวเสา ลักษณะคล้ายๆคาน ทำหน้าที่ยึดและรัดหัวเสา และยังทำหน้าที่รับแรงจากโครงหลังคาถ่ายลงสู่เสาอีกด้วย โดยทั่วไปแล้วในการวางอะเส มักจะวางทางด้านริมนอกของเสา และวางเฉพาะด้านที่มีความลาดเอียงของหลังคา ดังนั้นหลังคามะนิลา (Gable Roof) จะมีอะเสหลักเพียง 2 ด้านในขณะที่หลังคาปั้นหยา (Hip Roof) จะมีอะเสหลัก 4 ด้าน

2. ขื่อ คือส่วนของโครงสร้างที่วางอยู่บนหัวเสาในทิศทางเดียวกัน กับจันทันทำหน้าที่รับทั้งแรงดึงและยึดหัวเสา ในแนวคานสกัด และช่วยยึดโครงผนัง

3. ดั้งเอก คือส่วนของโครงสร้างที่อยู่ในแนวสันหลังคา โดยวางอยู่บนขื่อตัวฉากตรงขึ้นไป โดยมีอกไก่วางพาดตามแนวสันหลังคาเป็นตัวยึด

4. อกไก่ คือส่วนของโครงสร้างที่วางพาดอยู่บนดั้งบริเวณสันหลังคา ทำหน้าที่รับจันทัน

5. จันทัน คือสวนของโครงสร้างที่วางอยู่บนหัวเสา โดยวางพาดอยู่บนอะเสและอกไก่รองรับแป หรือระแนงที่รับกระเบื้องมุงหลังคา จันทันยังแบ่งเป็นจันทันเอกคือ จันทันที่วางอยู่บนหัวเสาและจันทันที่มิได้วางพาดอยู่บนหัวเสา โดยทั่วไปจันทันจะวางทุกระยะประมาณ 1.00 ม. โดยระยะห่างของจันทันขึ้นอยู่กับน้ำหนักของวัสดุมุงหลังคาและระยะแปด้วย

6. แปหรือระแนง คือส่วนของโครงสร้างที่วางอยู่บนจันทัน รองรับวัสดุมุงหลังคาประเภทต่างๆ โดยวางขนานกับแนวอกไก่ เริ่มจากส่วนที่ต่ำสุดไปสู่ส่วนที่สูงสุดของหลังคา

7. เชิงชาย คือส่วนของโครงสร้างที่ปิดอยู่บริเวณปลายจันทัน เพื่อปกปิดความไม่เรียบร้อยของปลายจันทัน อีกทั้งยังเป็นส่วนที่ใช้ยึดเหล็กรับรางน้ำและยังทำหน้าที่เป็นแผ่นปิดด้านสกัดของจันทันที่ช่วยกันมิให้ฝนสาดย้อนกลับด้วย

8. ปั้นลม คือส่วนของโครงสร้างที่ปิดไม่ให้เห็นสันกระเบื้องทางด้านหน้าจั่ว และปิดหัวแป จะใช้กับอาคารประเภทมีหน้าจั่วเท่านั้น

9. ไม้ปิดลอน หรือไม้เซาะตามลอนกระเบื้อง เป็นไม้ที่มีลักษณะโค้งตามขนาดลอนของวัสดุมุงหลังคา เพื่อปิดช่องว่างระหว่างปลายกระเบื้องกับเชิงชายกันนกและแมลงเล็ดลอดเข้าไปก่อความรำคาญในบ้านของท่าน

10. ตะเฆ่สัน จะอยู่บริเวณครอบมุมหลังคา ที่ความลาดเอียง 2 ด้านมาบรรจบกัน โดยหันหน้าออกจากกัน โดยมีครอบกระเบื้องและวัสดุมุงอีกที

11. ตะเฆ่ราง เป็นส่วนที่ความลาดเอียงของหลังคาสองด้านมาชนกันเป็นราง ซึ่งบริเวณส่วนนี้จำเป็นจะต้องมีรางน้ำ เพื่อระบายน้ำออกจากหลังคา


ที่มา : http://www.novabizz.com/CDC/Process.htm
