การเขียนโปรแกรมDot matrix

ตัวอักษร Matrix LED
Matrix Led คือ การนำ led หลายๆตัวมาต่อกันแบบเมตริกซ์ คล้ายกับการต่อสวิตช์ของ key pad เช่น Matrix led

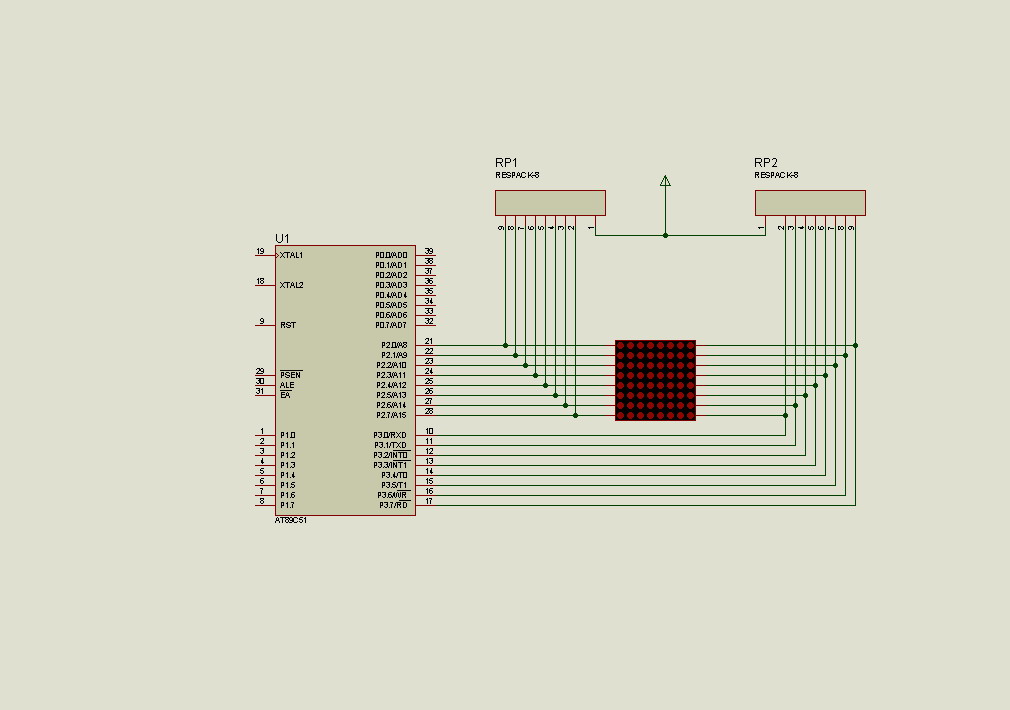

ขนาด 8*8 ก็จะประกอบไปด้วยled ทั้งหมด 64 หลอด และสายสัญญาณทั้งหมด 16เส้นเป็นต้น ลักษณะและโครงสร้างของmatrix led


การเขียนโปรแกรมจึงมีวิธีการเดียวกับkey pad คือการสแกนทีละแถวหรือทีละคอลัมน์แล้วใช้การสลับกันแสดงผลแต่ละแถวหรือคอลัมน์ซ้ำๆกันไปเรื่อยเพื่อให้เกิดภาพขึ้นโดยในโครงงานนี้สร้างภาพตัวอักษร c


#include

sbit row1=P2^0;
sbit row2=P2^1;
sbit row3=P2^2;
sbit row4=P2^3;
sbit row5=P2^4;
sbit row6=P2^5;
sbit row7=P2^6;
sbit row8=P2^7;
sbit col1=P3^0;
sbit col2=P3^1;
sbit col3=P3^2;
sbit col4=P3^3;
sbit col5=P3^4;
sbit col6=P3^5;
sbit col7=P3^6;
sbit col8=P3^7;

void delay(void);
void main(void)
{
unsigned char summ = 0 ;
while(1)
{
P2 = 0x00; P3 = 0xff;
delay();

P2 = 0x00; P3 = 0xff;
P2 = 0x02;
delay();

P2 = 0x00; P3 = 0xff;
P2 = 0x04;
P3 = 0x9b;
delay();

P2 = 0x00; P3 = 0xff;
P2 = 0x08;
P3 = 0xf9;
delay();

P2 = 0x00; P3 = 0xff;
P2 = 0x10;
P3 = 0xf9;
delay();

P2 = 0x00; P3 = 0xff;
P2 = 0x20;
P3 = 0x9b;
delay();

P2 = 0x00; P3 = 0xff;
P2 = 0x40;
P3 = 0xc7;
delay();

P2=0x00;P3=0xff;
delay();
}
}

void delay(void)
{
unsigned int x;
for(x=0;x<1000;x++);
}
