การเขียนโปรแกรม นาฬิกาจับเวลา

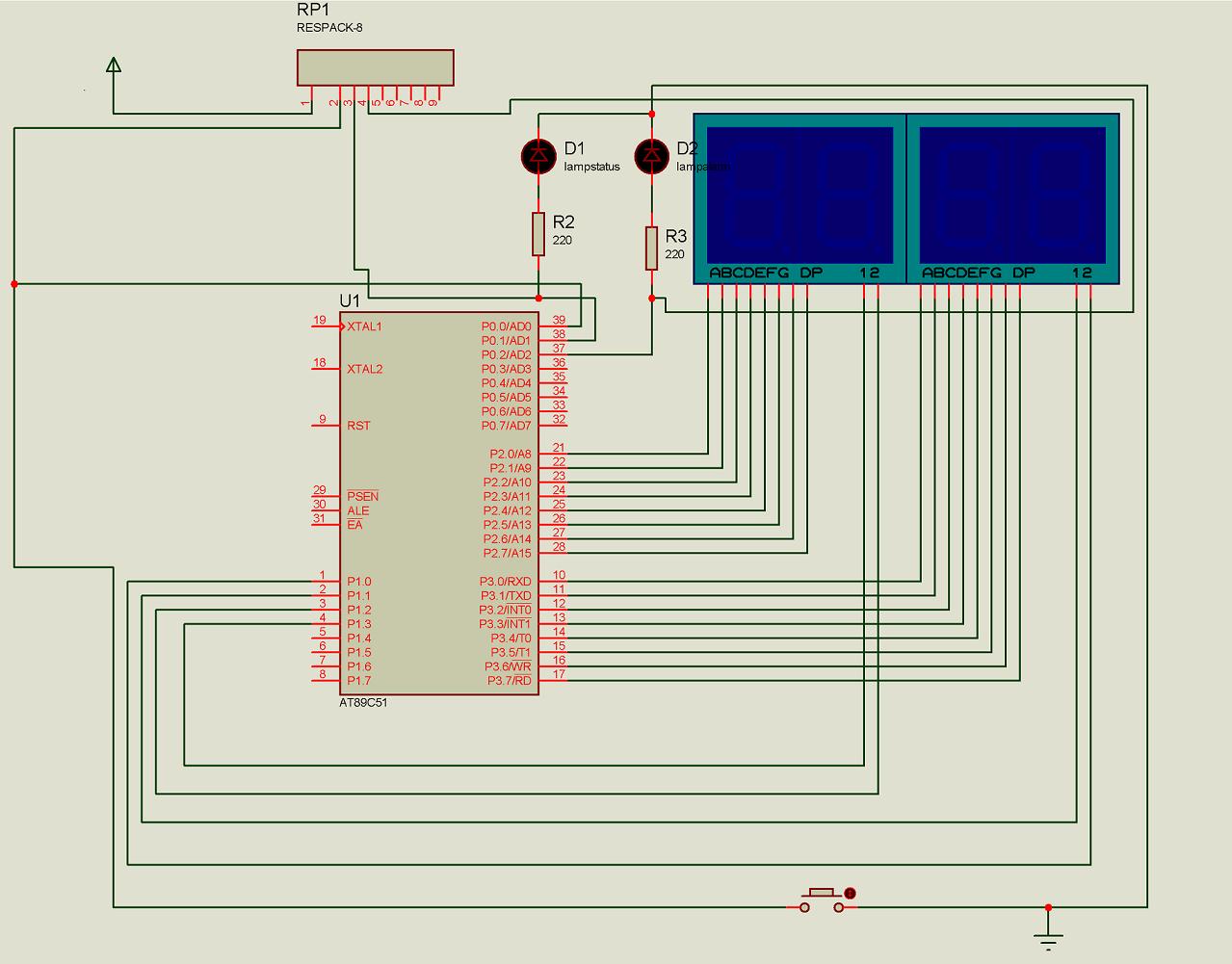

การเขียนโปรแกรม นาฬิกาจับเวลา จากรูปเป็นการเขียนโปรแกรมโดยไมโครคอนโทรเลอร์ MCS-51 ในกรณีที่ไม่กดสวิทช์ จะเกิดไฟสีเขียวแต่ถ้ากดสวิทช์จะเป็นไฟสีแดงตัวเลขจะนับจาก 0 ขึ้นไปเรื่อยๆจนครบ 10นาทีจะเปลี่ยนไฟเป็นสีเขียวแล้วตัวเลขจะหยุดทันที




#include

unsigned char segment[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
unsigned int a,b,c,d,e=0;
unsigned char button_sw= 0 ;

sbit start =P0^0;
sbit lamp_status = P0^1;
sbit lamp_alarm = P0^2;
void timer1_isr(void);
void delay(void);

void main(void)
{
lamp_status = 1 ;
lamp_alarm = 0;
while(1)
{

P1 = 0x05 ;
P2=segment[a];
P3=segment[c];
delay();
P1 = 0x0a;
P2=segment[b];

P3=segment[d];
delay();
if(start == 0 & button_sw == 0 ){
button_sw = 1;
lamp_alarm =1;
lamp_status = 0 ;

}
if(button_sw==1)
{
TMOD=0x10;
TH1=0xFC;
TL1=0x17;
TR1=1;
ET1=1;
EA=1;
}
}
}

void timer1_isr(void) interrupt 3
{

e++;
if(e>9)
{
d++;
e=0;
}
else if(d>9)
{
c++;
d=0;
}
else if(c>5)
{
b++;
c=0;
}
else if(b>9)
{
a++;
b=0;

}
else if(a>0)
{
a=0;
lamp_alarm =0;
lamp_status = 1 ;
button_sw = 0;
}
TR1=0;


}

void delay(void)
{
unsigned int x;
for(x=0;x<10000;x++);
}
