การเขียน Single line diagram และ Load Flow

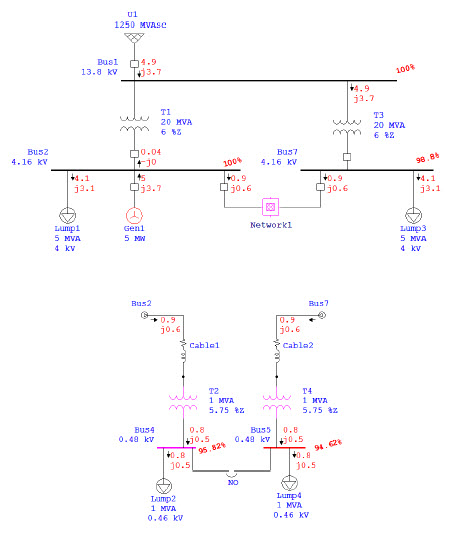

ในการศึกษาระบบไฟฟ้าไม่ว่าจะเป็นระบบใหญ่เช่น ระบบส่งของการไฟฟ้าหรือระบบเล็กๆเช่น ระบบไฟฟ้าภายในโรงงานหรือภายในบ้านนั้นต้องอาศัย Single Line Diagram เป็นจุดเริ่มต้น โดยใน Single Line Diagram นั้นต้องมีรายละเอียดขององค์ประกอบหลักอยู่พอสมควร เช่น MVA ลัดวงจรที่จุดเชื่อมต่อกับการไฟฟ้า ข้อมูลหม้อแปลง ข้อมูลสาย เป็นต้น เรานำข้อมูลจาก Single Line Diagram มาเขียนเป็นวงจรตัวอย่างเช่น เราต้องการศึกษาระบบตามรูปด้านล่าง

มีกระบวนการดังนี้ เขียน Single Line จากรายละเอียดในส่วนแรก

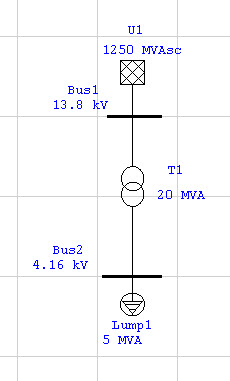

ได้วงจรดังนี้

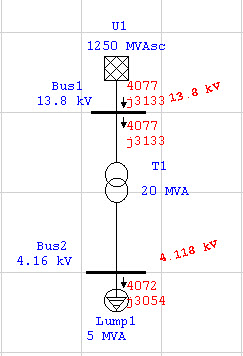

Run Loadflow



ผลลัพธ์เลขตัวบนคือ kW ตัวล่างคือ kVar

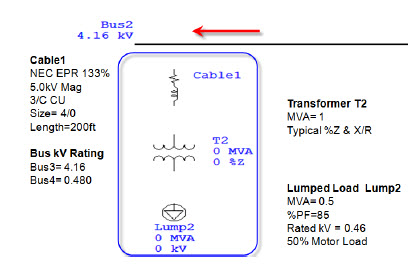

เพิ่มองค์ประกอบไปที่บัส 2 มีรายละเอียดตามรูป

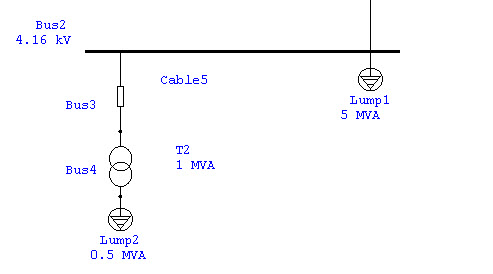

ได้วงจรตามรูป

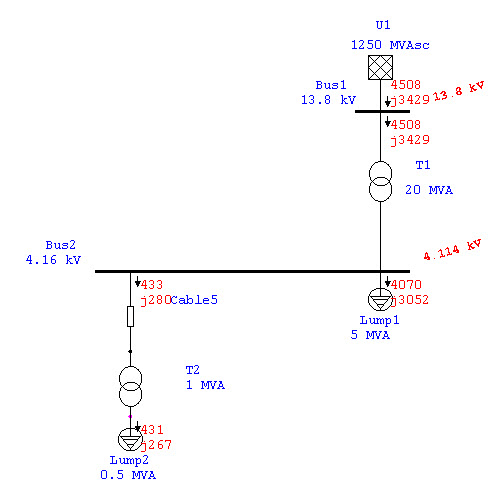

Run Load Flow

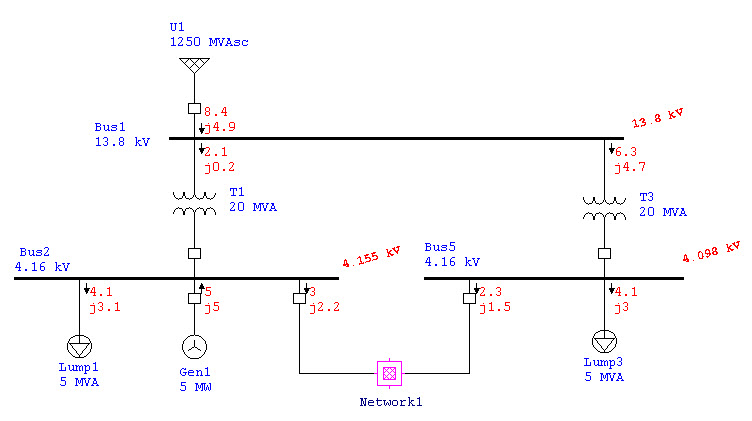

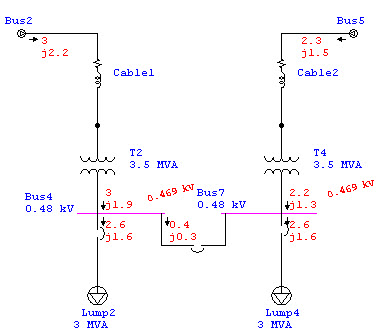

หลังจากสร้างวงจรตาม Single Line Diagram เสร็จเรียบร้อยแล้วได้ผลการ Run Load Flow ตามรูป



PQ Man
18 June 2010



Create Date : 18 มิถุนายน 2553
Last Update : 18 มิถุนายน 2553 14:08:23 น. 0 comments
