1.ฐานราก 1

บริเวณที่ดินนี้อยู่ในพื้นที่บริเวณภูเขาทำให้ดินมีความแข็งมากจากการตรวจสอบพื้นที่แล้วพบว่าไม่จำเป็นต้องตอกเสาเข็ม วิศวกรออกแบบฐานรากโดยใช้ใฐานรากแบบฐานแผ่
เพียงแค่ขุดหลุมแล้วปรับพื้นหลุมที่ขุดให้เรียบด้วย Backhoe จากนั้นทำการเทปูนบางๆหรือเรียกว่าเทลีนเพื่อให้ท้องหลุมเรียบ
ก่ออิฐบล็อควางเหล็กตะกร้อและเสาตอม่อข้างในหลุมอิฐบล็อค
เทคอนกรีตใส่กรอบอิฐบล็อคที่มีเหล็กของญานรากและเหล็กของตอม่ออยู่เพื่อทำให้เป็นฐานรากของโครงสร้างเหลือเพียงเหล็กของเสาตอม่อโผล่ทิ้งไว้เหนือญานราก
เมื่อคอนกรีตของฐานรากแข็งตัวดีแล้วจึงทำการตีแบบไม้รอบเหล็กของตอม่อแล้วเทคอนกรีตเพื่อทำเป็นเสาตอม่อ
ถอดแบบไม้ของตอม่อออกเมื่อคอนกรีตแข็งตัวดีแล้วก็จะได้เสาตอม่อที่วางตัวอยู่บนฐานราก


ช่างก่อสร้างกำลังนั่งฟังคำสั่งจากผู้รับเหมาอย่างตั้งใจ

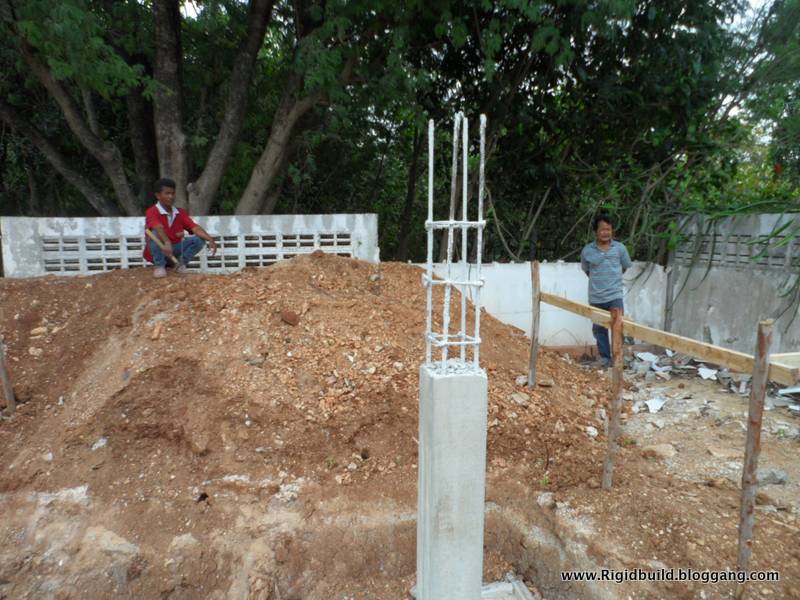

ระดับดินที่วัดด้วยกล้องและทำเครื่องหมายบอกระดับด้วยขาไม้พบว่าระดับด้านหลังของที่ดินที่จะถมใหม่อยู่สูงกว่าระดับที่ดินเดิมมากซึ่งหากถมดินความสูงขนาดนี้จะทำให้กำแพงด้านหลังนี้ล้มออกนอกที่ดินได้ จึงต้องทำการรื้อรั้วเก่าออกและจะสร้างกำแพงกันดินขึ้นแทนแล้วจึงทำกำแพงบ้านจริงๆไว้บนกำแพงดินอีกที


ด้านข้างของอาคารก็พบว่าเมื่อปรับระดับแล้วจะทำให้ที่ดินถูกยกสูงขึ้นมาอีกเมตรครึ่งถึงระดับกำแพงซึ่งอาจทำให้กำแพงล้มออกนอกที่ดินได้ วิธีแก้ไขคือจะต้องทำกำแพงดินคอนกรีตขึ้นมาป้องกันแรงดันของดินแล้วจึงสร้างกำแพงบ้านบนกำแพงดินอีกทีหนึ่งเหมือนกันกับกำแพงด้านหลัง

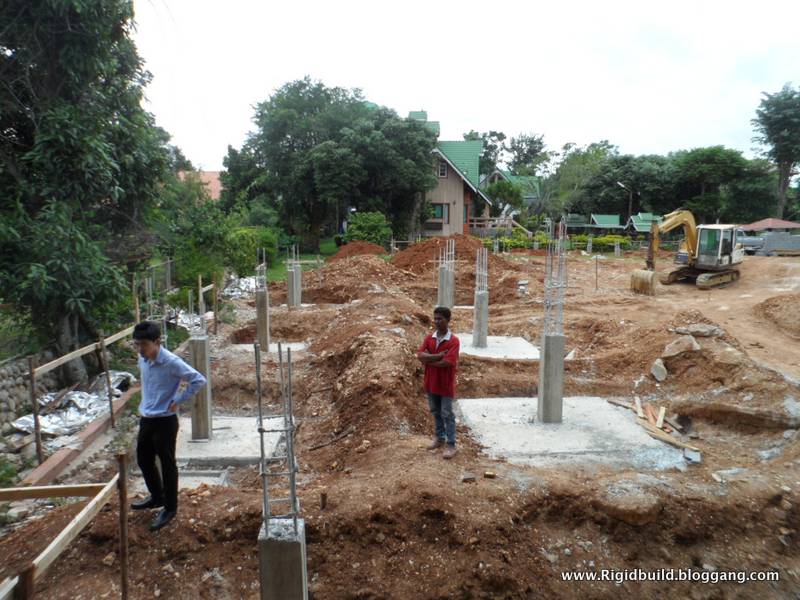

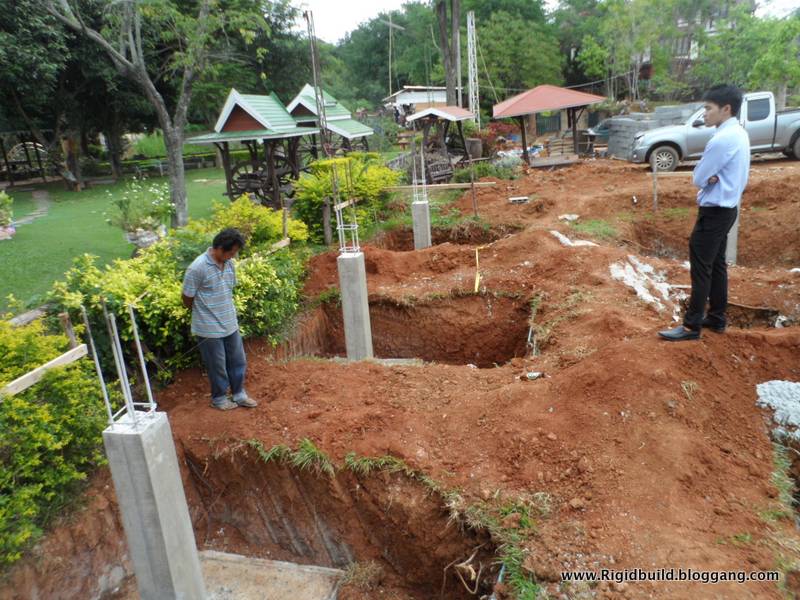

ภาพมุมกว้างจากด้านข้างที่ดินจนถึงด้านหลังที่ดิน พร้อมกับทีมผู้รับเหมาไฟแรงที่กำลังดูแนวเขตที่จะลงฐานรากเพิ่มสำหรับห้องเก็บปั๊มน้ำและเก็บของที่อยู่ตรงมุมหลังของที่ดิน

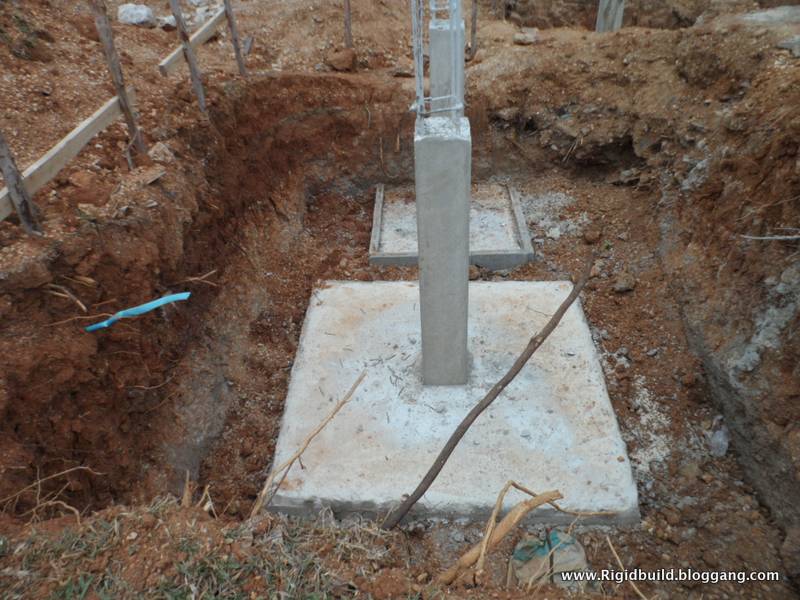

ฐานรากที่ขึ้นแบบด้วยอิฐบล็อค ลงเหล็กเส้น แล้วเทคอนกรีต
โดยเริ่มจากการขุดหลุมฐานรากจากนั้นจึงทำการเทลีนเพื่อปรับระดับก้นหลุมให้เรียบ แล้วจึงก่ออิฐบล็อค วางเหล็กลงในบ่ออิฐบล็อคโดยเหล็กที่วางลงในบ่ออิฐบล็อคนี้จะเป็นเหล็กของฐานรากและเหล็กของตอม่อ(ที่เห็นเป็นก้อนสี่เหลี่ยมๆใหญ่อยู่ด้านล่างเรียกว่าฐานราก ส่วนที่เห็นเป็นแท่งเสาสี่เหลี่ยมเล็กๆที่อยู่บนฐานรากคือตอม่อครับ) แล้วจึงเทคอนกรีตเสมอก้อนฐานรากรอจนคอนกรีตของฐานรากเซ็ตตัวแล้วจึงทำการเข้าแบบไม้ที่ตัวตอม่อที่ผูกเหล็กไว้อยู่แล้ว จากนั้นจึงเทคอนกรีตอีกครั้งที่ตัวตอม่อรอคอนกรีตเซ็ตตัว กลบฐานรากด้วยดินให้เสมอกับตัวฐานรากแล้วปล่อยอิฐบล็อคทิ้งได้ไม่ต้องถอดแบบอิฐบล็อคออก

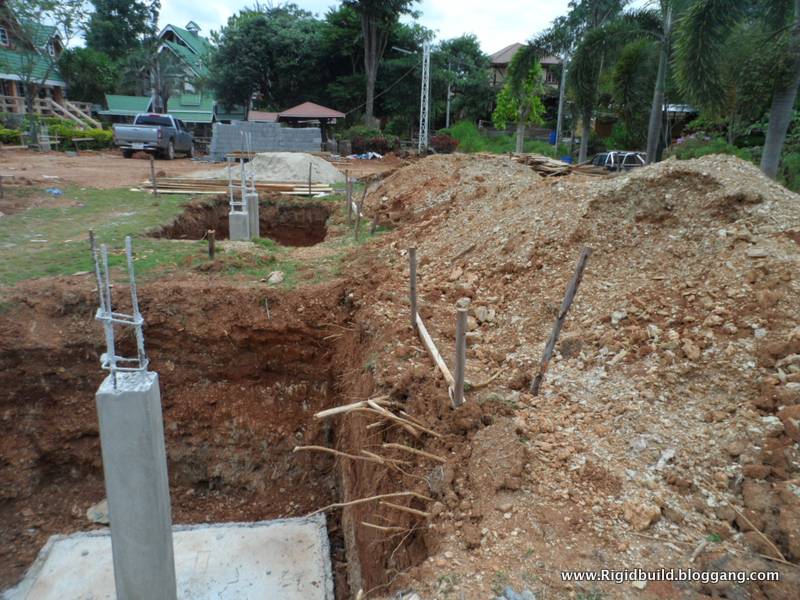

แนวเขตด้านหน้าของอาคารจะเห็นว่าระดับดินอยู่เสมอกับไม้ระดับที่ทำเครื่องหมายไว้

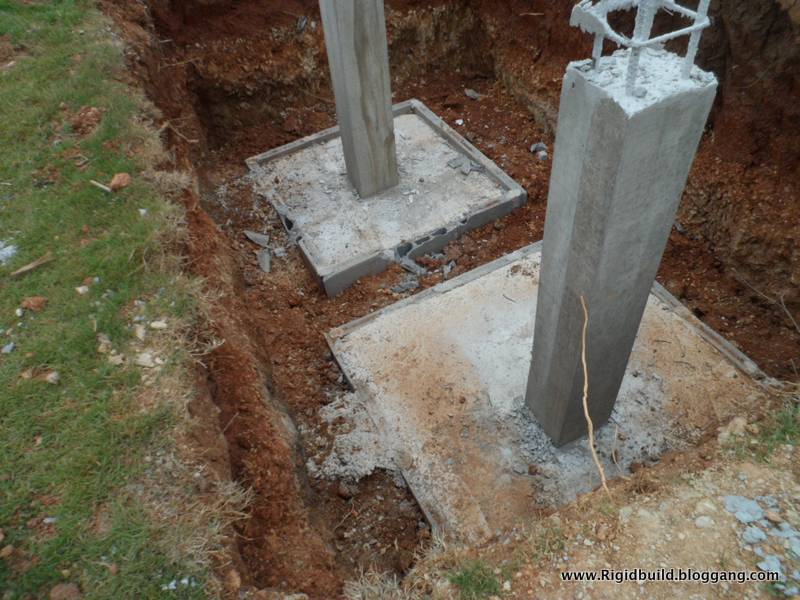

บางหลุมก็มีฐานราก 2 ก้อน แบบไม้ของตอม่อที่โผล่ขึ้นมาเหนือฐานรากมีความเรียบเนียนมากผู้รับเหมาบอกว่าไม้แถวๆปากช่องดีแกะแบบแล้วสวยงามเหลือเกิน

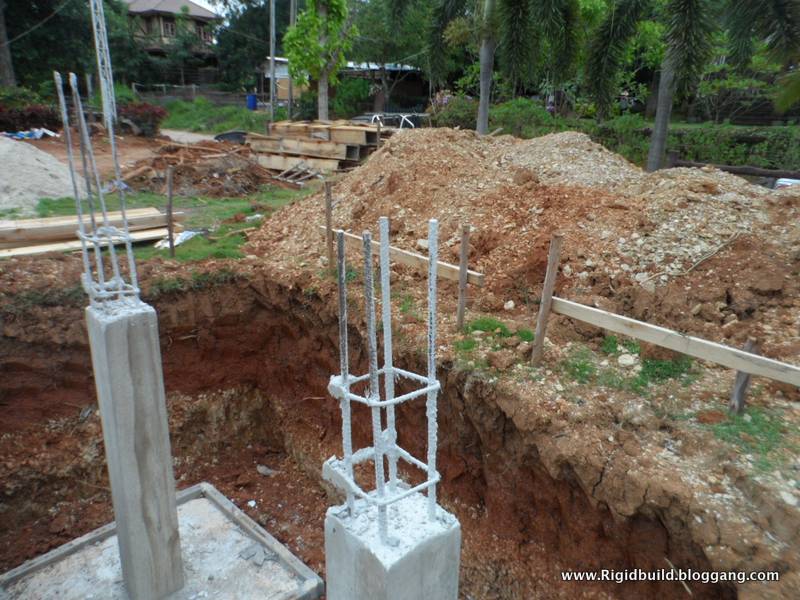

เหล็กเส้นที่โผล่มาเหนือตอม่อเพื่อใช้ต่อกับคานคอดินและเสาบ้านในการก่อสร้างลำดับต่อไป

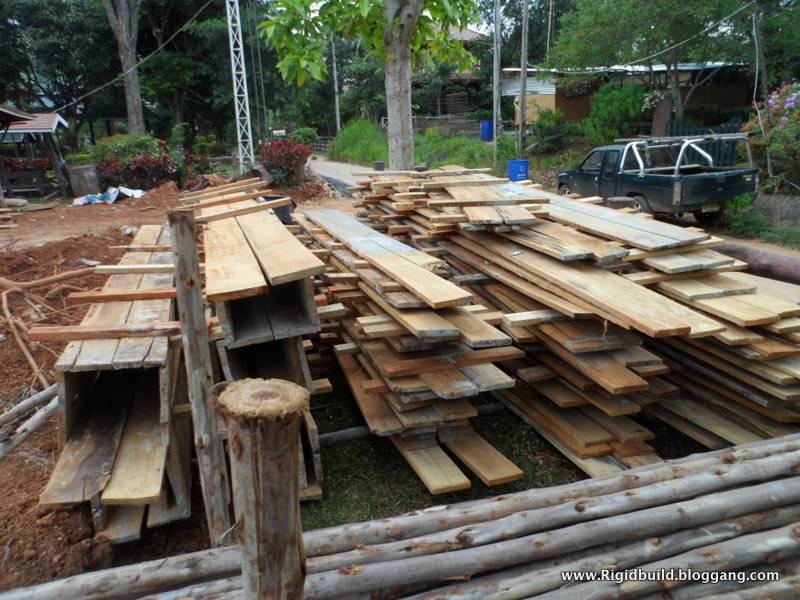

ซากไม้แบบที่แกะออกมาจากตอม่อ สภาพยังดีอยู่ยืนยันคุณภาพของไม้แบบเมืองปากช่อง

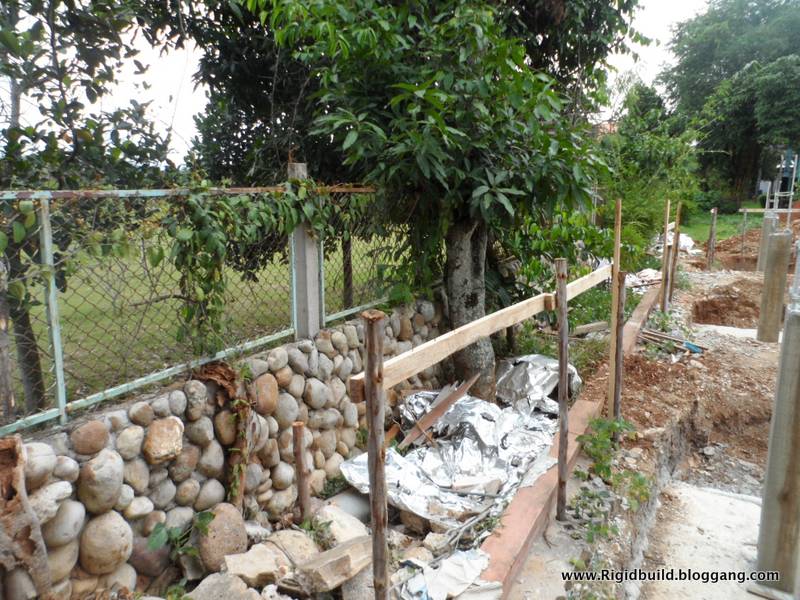

ด้านข้างของที่ดินที่ติดอยู่กับบ้านญาติ

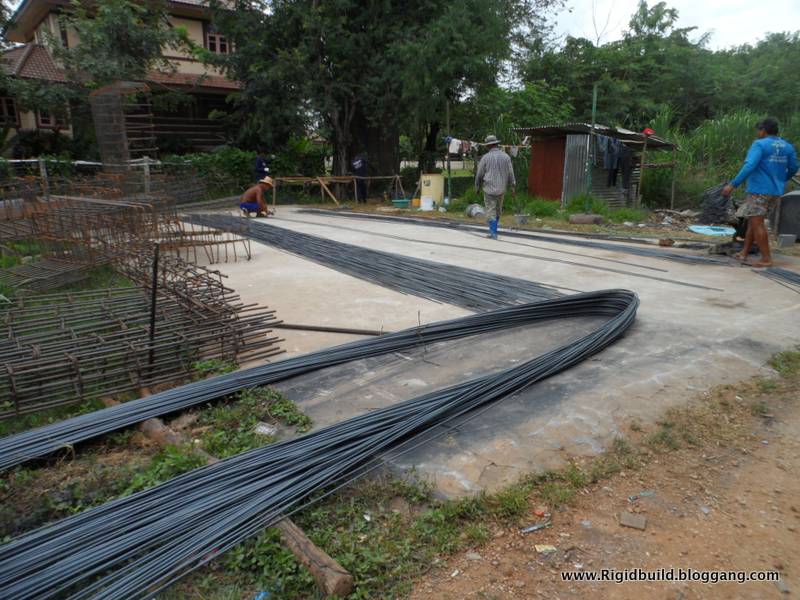

เหล็กที่ถูกเตรียมไว้ใช้ในการทำโครงสร้างส่วนที่เหลือ

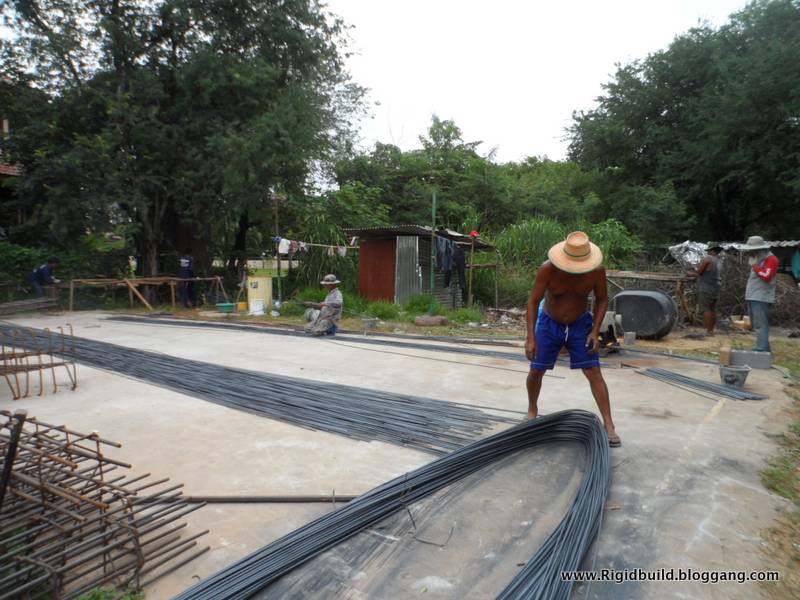

คนงานกำลังตัดและผูกเหล็กอย่างขยันขันแข็ง

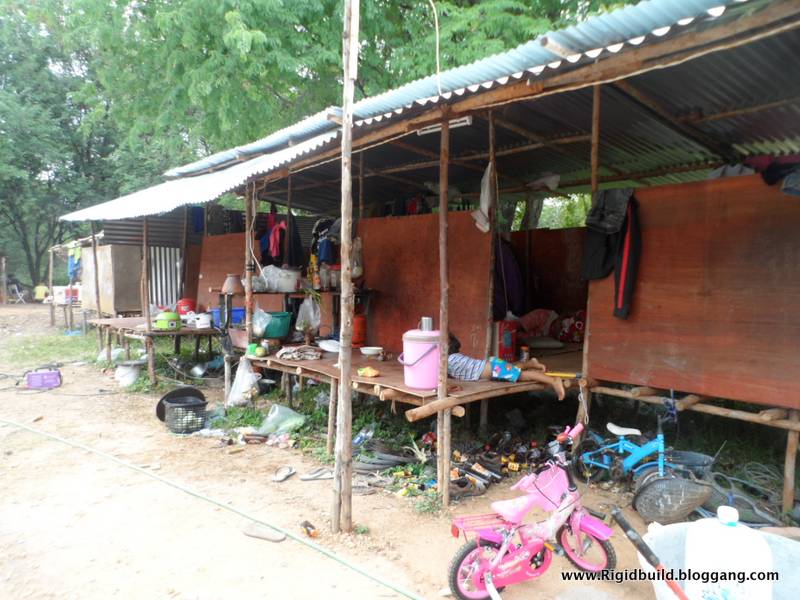

ที่พักคนงานอยู่ถัดจากลานผูกเหล็ก
