22. ออกแบบนาฬิกาไม้ไอติม

มีน้องๆ หลังไมค์ถามมาว่าจะออกแบบรูปทรงกลมด้วยไม้ไอติมได้มั๊ยคะ? จะเอาไปทำนาฬิกาค่ะ … ได้ครับ จริงๆ แล้วนาย Simply Red ก็เคยทำทิ้งไว้เหมือนกัน แต่ไม่รู้ไปเก็บไว้ที่ไหน หาไม่เจอ (หรือคนใกล้ตัวจะเอาไปทำเขียง ตอนไปปิคนิคแล้วก็ไม่รู้แฮะ)

ไม่เป็นไร เอาอย่างนี้ซิครับ … ใช้ของใกล้ตัวที่มีอยู่ คือโปรแกรม Excel นี่แหละมาออกแบบ… เริ่มด้วยวาดวงกลมให้รัศมีกว้างกว่าความยาวไม้ไอติมเล็กน้อย… แล้ววาดกรอบสี่เหลี่ยมครอบวงกลมอีกที… เพื่อจะได้ลากเส้นตรงแบ่งครึ่ง และเส้นทะแยงมุม

ส่วนรูปไม้ไอติม ก็ใช้ AutoShapes -> Basic Shapes -> Rounded Rectangle ซึ่งเป็นรูปสี่เหลี่ยมผืนผ้ามุมตัด วัดความยาวให้ใกล้เคียงกับไม้ไอติม แล้วใช้วิธี Copy ไปวางบนเส้นแบ่งรัศมีของวงกลม ดังในรูปที่ 2

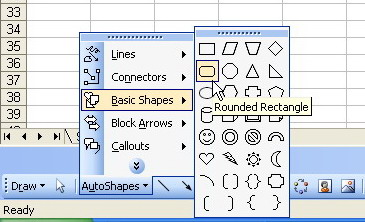

รูปที่ 1 ใช้เครื่องมือวาดรูปใน Excel ในการออกแบบ



รูปที่ 2 เอารูปไม้ไอติมย่อส่วน มาวางบนเส้นรัศมีของวงกลม ที่วาดไว้

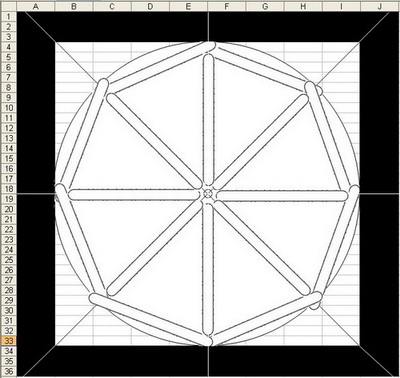

รูปที่ 3 เรียงรูปไม้ไอติมเชื่อมต่อเส้นรัศมี จะได้รูป 8 เหลี่ยมในวงกลม

ไม่ทราบว่าตรงกับความต้องการที่ถามมาหรือเปล่า ? เพราะจะทำเป็นวงกลมที่เดียวคงจะยากกว่านี้ … ผมมีตัวอย่างที่ทำไว้เป็นรูป 6 เหลี่ยม น่าจะใช้ทำนาฬิกาได้ อาจจะมีขนาดเล็กกว่ารูป 8 เหลี่ยม แต่โชว์ลวดลายการเรียงไม้ที่ลงตัวแล้วก็สวยดีครับ ... ลองทำดูครับเผื่อจะชอบ เพราะผมเห็นว่ามันง่ายกว่า

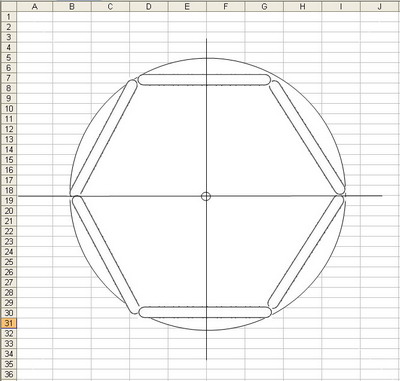

รูปที่ 4 แบบ 6 เหลี่ยม ที่เรียงปลายไม้ไอติมต่อกันภายในวงกลม

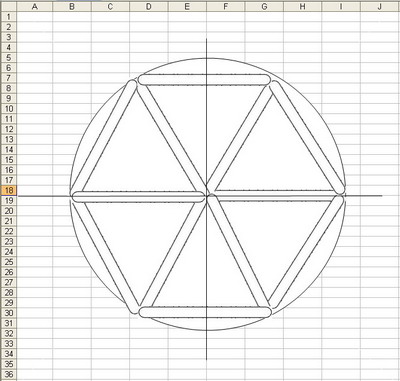

รูปที่ 5 สังเกตุให้ดี จะเห็นว่าเป็นการนำเอารูป 3 เหลี่ยม 6 อันหันหัวชนกัน

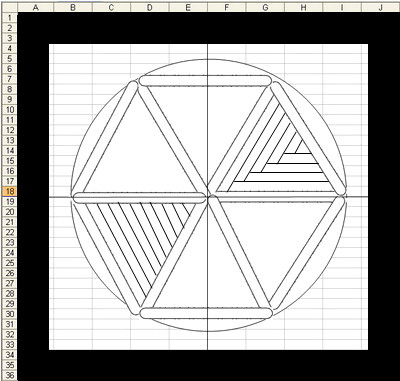

รูปที่ 6 ตัดไม้ไอติมเรียงสลับลาย เพิ่มความสวยงาม (2 ลายก็พอ)


แป้นไม้ 6 เหลี่ยมที่ได้ออกแบบไว้ เป็นรูปสามเหลี่ยม 3 อันหันยอดแหลมเข้าหัน แล้วเรียงไอติมเว้นช่องสลับลายกัน ทำให้ดูแปลกตา

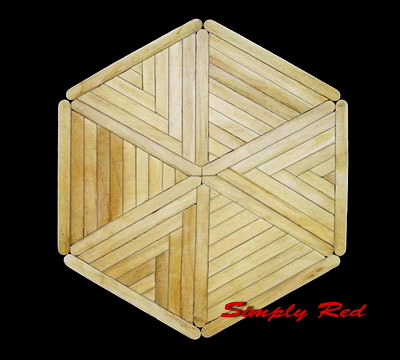

รูปที่ 7 ด้านหน้า ต่อไม้ไอติมเป็นช่อง 3 เหลี่ยม 6 ช่อง เรียงสลับลายกัน

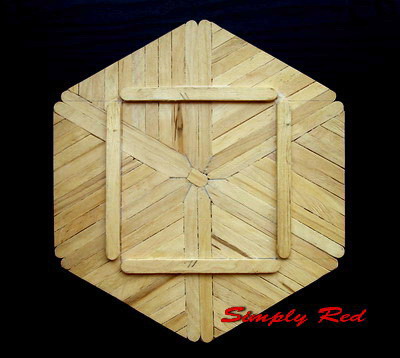

รูปที่ 8 ด้านหลัง แกนกลางคู่รับน้ำหนักจากด้านบน และเรียงไม้ไปในทางเดียวกัน


เพื่อให้เกิดความแข็งแรงของแป้นไม้จึงทำเป็น 2 ชั้นประกบกันโดยจะเรียงไม้ไอติมให้สลับไขว้กัน ส่วนกรอบ 4 เหลี่ยมด้านหลัง เป็นขอบกั้นสำหรับวางบนขาตั้ง และป้องกันการบิดงอของแป้นไม้เมื่อใช้ไปนานๆ (ของเดิมออกแบบไว้เป็นแป้นด้านบนของโคมไฟ สำหรับตั้งแจกัน)

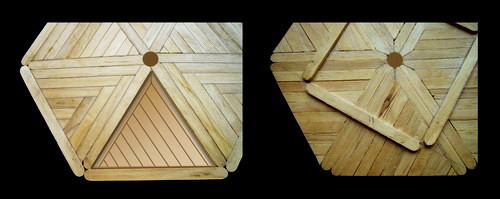

รูปที่ 9 ให้เห็นตำแหน่งการปะกบไม้ของชั้นบนกับชั้นล่าง เสริมความแข็งแรง


ก็คงพอเป็นแนวทางให้นำไปต่อยอดครับ ตอนหน้าผมจะพยายามหารูปแบบที่น่าสนใจ ทำเป็นตัวอย่าง "นาฬิกาไม้ไอติม" มาฝากอีกที ...
สุขสรรวันวาเลนไทน์ครับ


13 กุมภาพันธ์ 2554
